после  застывании  смазки  насос  оберните    в  три  слоя  конденсаторной  или
парафинированной бумагой и обвяжите шпагатом,

−

привяжите  к  насосу  бязевые  мешочки  с  силикагелем-осушителем  из  расчета 2 кг
силикагеля-осушителя на 1 м

2

 поверхности чехла,

−

дегидраторный  патрон  с  силикагелем-индикатором  прикрепите  шпагатом  к  насосу  в
месте, удобном для наблюдения через пленку чехла,

−

насос  с  силикагелем-осушителем  и  силикагелем-индикатором  упакуйте  в  чехол  из
полиэтиленовой  пленки,  причем  размер  чехла  должен  обеспечивать  свободное  (без
натяжения пленки) размещение в нем насоса,

−

осторожно  обожмите  чехол  руками  для  удаления  избытка  воздуха  и  заварите
последний шов чехла,

−

произведите отсос воздуха из чехла через отверстие, оставленное в последнем шве,
до слабого прижатия пленки к насосу, затем заварите отверстие.

4.4

Наружная консервация насоса, снятого с эксплуатации в странах с тропическим и морским
климатом.

−

выполните работы по пункту

4.3

,

−

упакуйте насос во второй полиэтиленовый пакет,

−

сварку  последнего  шва  второго  полиэтиленового  пакета  производите,  не  допуская
сварки чехлов между собой,

−

откачайте  из  чехла  воздух  до  полного  прижатия  пленки  к  первому  чехлу  и  насосу  и
заварите отверстие. Убедитесь в целостности всего чехла,

−

при наличии несоответствия произведите повторную наружную консервацию,

−

о проведенной консервации сделайте отметку в соответствующем разделе паспорта,

−

произведите  упаковку  насоса  в  тару,  обеспечивающую  сохранность  его  при
транспортировании,

−

насос, законсервированный по указанному способу, разрешается хранить не более 1
года.

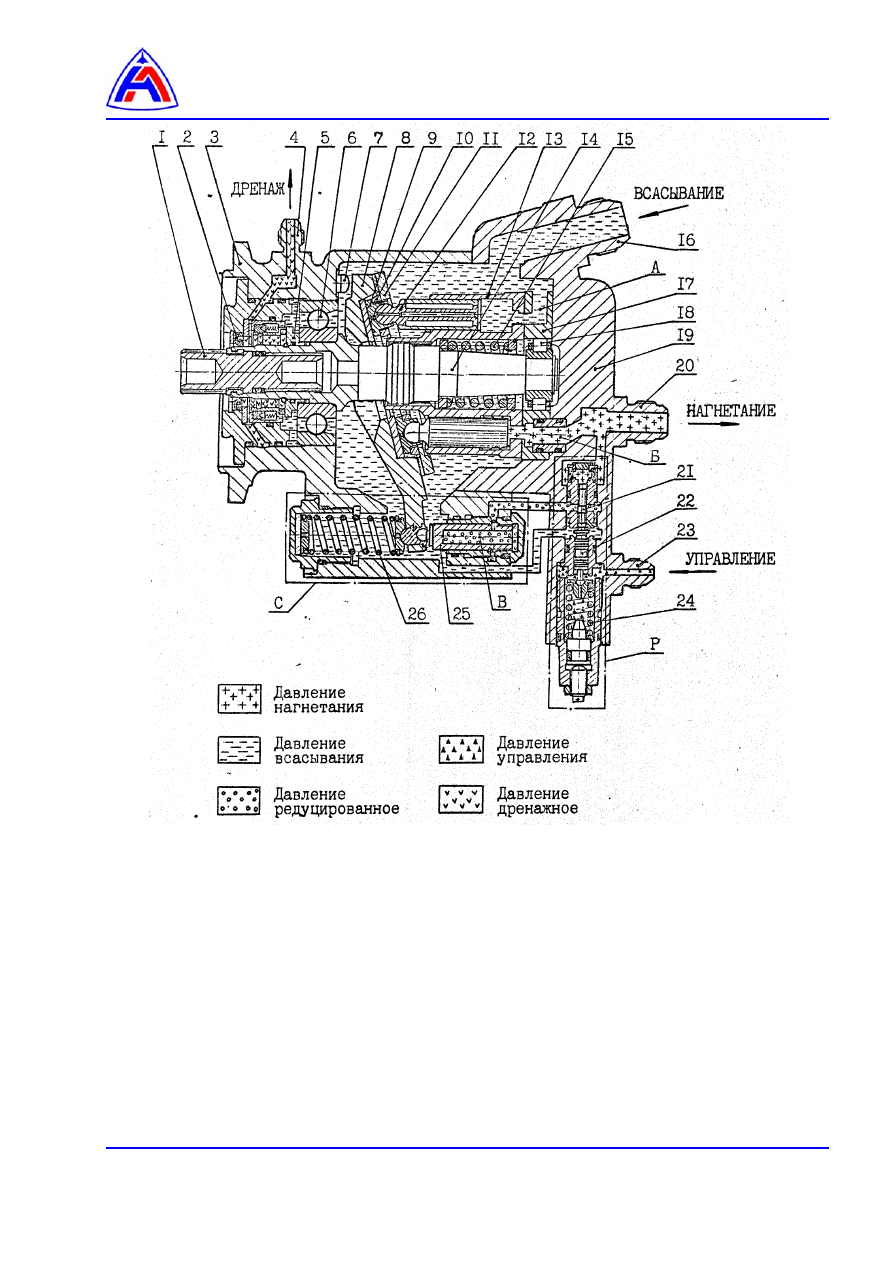

1 - рессора
2 - манжета
3 - корпус
4 - штуцер дренажный
5 - торцовое уплотнение
6 - подшипник
7 - упор
8 - наклонная шайба
9 - башмак
10 - сепаратор
11 - прижимной диск
12 - плунжер
13 - блок цилиндров
14 - вал


Рис.1. Принципиальная схема работы насоса НП-160Д.

15 - пружина
16 - штуцер всасывания
17 - золотник
18 - подшипник
19 - крышка
20 - штуцер нагнетания
21 - золотник
22 - поршень
23 - штуцер управления
24 - пружина
25 - поршень
26 - возвратная пружина
Р - регулятор подачи
С - сервомеханизм









НП-160Д- поиск и устранение неисправностей.

Содержание



1

Возможные неисправности и методы их устранения………………………………………

1
















1.

Возможные неисправности и методы их устранения.



Проявление неисправности

Возможные причины,

выявление неисправного

элемента

Устранение неисправности

1 Насос внешне
негерметичен

Прослабление затяжки
штуцеров в результате
нарушения их контровки.

Образование трещин на
корпусных деталях насоса:

-

визуально, с помощью
фильтровальной
бумаги



Замените насос новым.
Снятый насос направьте в
ремонт.

Замените насос новым.
Снятый насос направьте в
ремонт

2 Насос не подает жидкость
под давлением

Срез рессоры из-за
заклинивания в качающем
узле

Замените насос новым.
Снятый насос направьте в
ремонт.
Перед установкой нового
насоса промойте, при
необходимости,
гидросистему


3 Подача насоса и давление
не соответствуют
паспортным данным

Большие перетечки рабочей
жидкости по зазорам
рабочих пар «плунжер-блок
цилиндров», «блок
цилиндров-золотник».

Усадка пружины (

24

) или (

26

)

(

96-А-73-50-10-00А-000А-А

,

Рис. 2

)

Замените насос новым.
Снятый насос направьте в
ремонт




Замените насос новым.
Снятый насос направьте в
ремонт











НП-160Д - правила хранения и транспортирования.


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Процедура ………………………………………………………………………………………..…..

1





1

Хранение…….. ………………………………………………………………………………

1





2

Транспортирование ……..……………………………………………………………………

2






Ссылки:



Модули данных

технические руководства

Название

96-А-73-50-10-00А-200А-А

НП-160Д-технология обслуживания.






 Процедура

1.

Хранение.


1.1.

Насос,  законсервированный  и  упакованный  в  тару  на  предприятии-изготовителе,  храните  в
соответствии с указаниями в паспорте.


1.2.

Насос,  снятый  с  двигателя  и  законсервированный  в  эксплуатирующей  организации  по

96-А-73-50-10-00А-200А-А

,  храните  в  складском  помещении  на  деревянных,  покрашенных

масляной краской стеллажах, в исправной транспортировочной таре или картонной коробке
не более 1 года.


1.3.

Складское помещение должно быть отапливаемым, хорошо вентилируемым, с температурой
воздуха в пределах от 5 до 40 С.



Суточный перепад температур не должен превышать 5 С.



 Влажность воздуха в помещении должна быть не выше 70%.



ВНИМАНИЕ!

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ХРАНИТЬ НА СКЛАДЕ СОВМЕСТНО С
НАСОСАМИ ВЕЩЕСТВА И МАТЕРИАЛЫ, КОТОРЫЕ МОГУТ ВЫЗВАТЬ ИХ
КОРРОЗИЮ.

1.4.

Насос, законсервированный с применением силикагеля, осматривайте один раз в 2 месяца в
течение всего срока хранения.




Если  силикагель-индикатор  в  патроне-индикаторе  окрасился  в  розовый  или  фиолетово-
розовый цвет, в кратчайший срок произведите замену силикагеля-осушителя и силикагеля-
индикатора.



Герметично упакуйте насос, сделав соответствующую отметку в складской документации.
