Двигатель АЛ-31ПФ. Руководство - часть 316







3.

Работа. (

рис.2

).




Вал насоса

14

, получая вращение от привода через рессору

1

, вращается вместе с блоком

цилиндров

13

. При этом рабочий торец блока цилиндров скользит по поверхности золотника

17

, поочередно соединяя плунжерные отверстия с окнами всасывания «А» и нагнетания «Б»

золотника.



Сепаратор

10

  и  прижимной  диск

11

  ограничивают  отрыв  башмаков

9

  от  рабочего  торца

наклонной  шайбы

8

.  Шайба

8

  расположена  под  углом  к  оси  блока  цилиндров

13

.  В

цилиндрических  отверстиях  блока  цилиндров

13

  плунжеры

12

  совершают  возвратно-

поступательные движения.



Двигаясь в направлении от поверхности золотника

17

, плунжеры

12

 всасывают из окна «А»

рабочую жидкость, поступающую в окно через штуцер всасывания

16

.



Двигаясь  в  направлении  к  поверхности  золотника

17

,  плунжеры

12

  под  давлением

вытесняют  рабочую  жидкость  через  окно  «

Б

»  и  штуцер  нагнетания

20

  в  линию  нагнетания

насоса.



Подача  насоса  (вытесняемый  объем  жидкости)  зависит  от  величины  хода  плунжеров

12

.

Величина хода плунжеров

12

 регулируется углом наклона наклонной шайбы

8

.



Максимальный  угол  наклона  наклонной  шайбы

8

  ограничен  упором

7

  и  соответствует

максимальной  подаче  насоса.  Наклонная  шайба

8

  удерживается  в  заданном  регулятором

подачи «

Р

» равновесном положении пружиной

26

 и поршнем

25

. На поршень

25

 действует

редуцированное  давление,  поступающее  в  полость  «

В

»  сервомеханизма  из  регулятора

подачи.



На  участке  регулируемой  подачи  по  характеристике  насоса  каждому  текущему  значению
давления  нагнетания  соответствует  конкретная  величина  редуцированного  давления  и
подача.  Величины  определяются  предварительной  затяжкой  пружины

24

  и  величиной

управляющего давления, подаваемого в регулятор подачи «

Р

».



Регулировка настройки пружины

24

 производится на предприятии-изготовителе.



При  повышении  давления  нагнетания  в  системе  при  заданной  величине  управляющего
давления,  повышается  редуцированное  давление  в  полости  «

В

».  Поршень

25



перемещается,  сжимая  пружину

26

  и  уменьшает  угол  наклона  наклонной  шайбы

8

  до

достижения нового равновесного состояния.



При  снижении  давления  нагнетания  в  системе  редуцированное  давление  снижается,  в
результате  чего  угол  наклона  наклонной  шайбы 8 увеличивается  и  возрастает  подача
насоса.



Регулировка  уровня  давления  нагнетания,  при  котором  происходит  регулирование  подачи
(смещение  характеристики),  осуществляется  изменением  управляющего  давления,
действующего  на  поршень

22

  и  создающего  дополнительное  усилие  на  золотник

21

  со

стороны пружины

24

. Это приводит к изменению настройки регулятора «

Р

».



При увеличении управляющего давления наклонная шайба 8 начинает разворачиваться на
меньший угол при большем давлении нагнетания и наоборот.

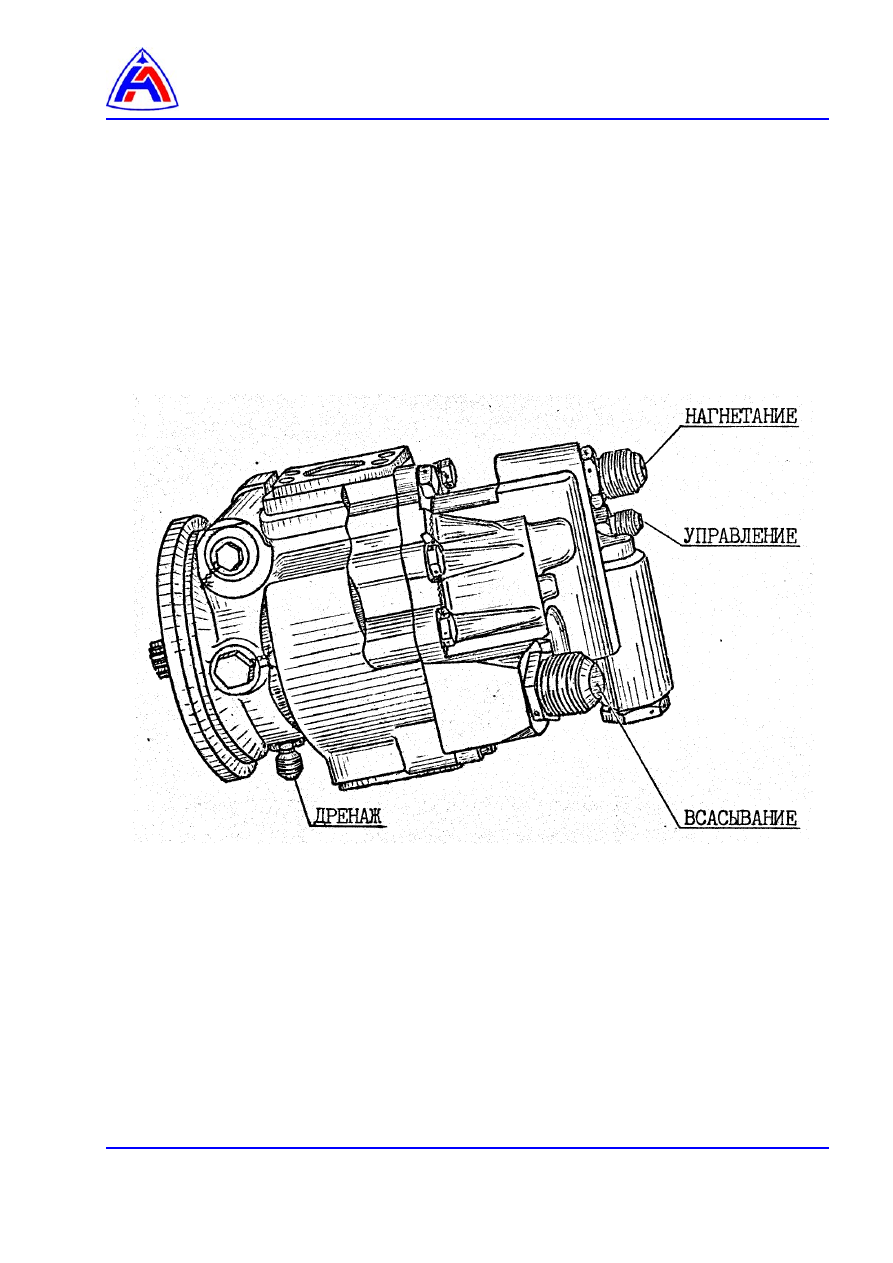

Рис.1. Внешний вид насоса НП-160Д.













1 - рессора
2 - манжета
3 - корпус
4 - штуцер дренажный
5 - торцовое уплотнение
6 - подшипник
7 - упор
8 - наклонная шайба
9 - башмак
10 - сепаратор
11 - прижимной диск
12 - плунжер
13 - блок цилиндров
14 - вал

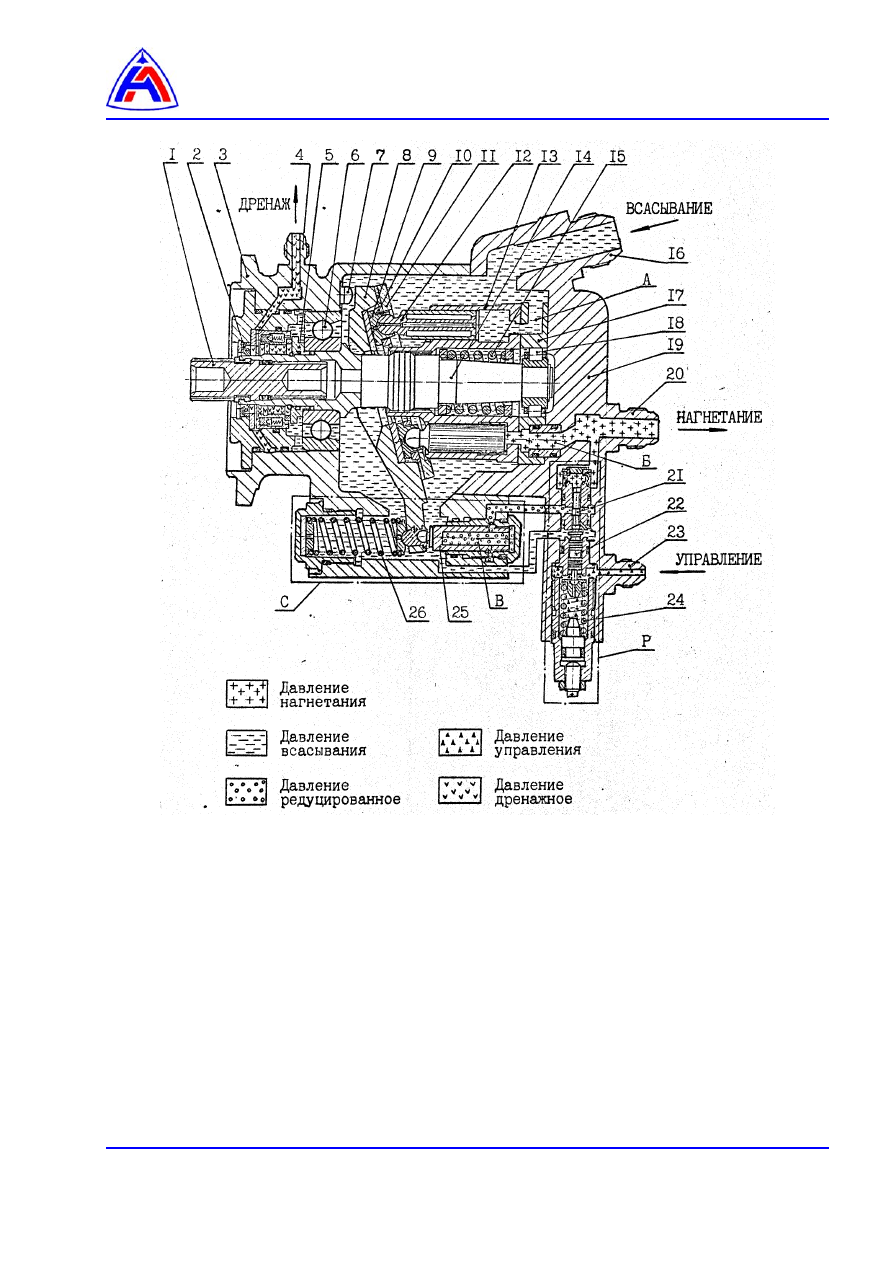

Рис.2. Принципиальная схема работы насоса НП-160Д.

15 - пружина
16 - штуцер всасывания
17 - золотник
18 - подшипник
19 - крышка
20 - штуцер нагнетания
21 - золотник
22 - поршень
23 - штуцер управления
24 - пружина
25 - поршень
26 - возвратная пружина
Р - регулятор подачи
С - сервомеханизм









НП-160Д - технология обслуживания
