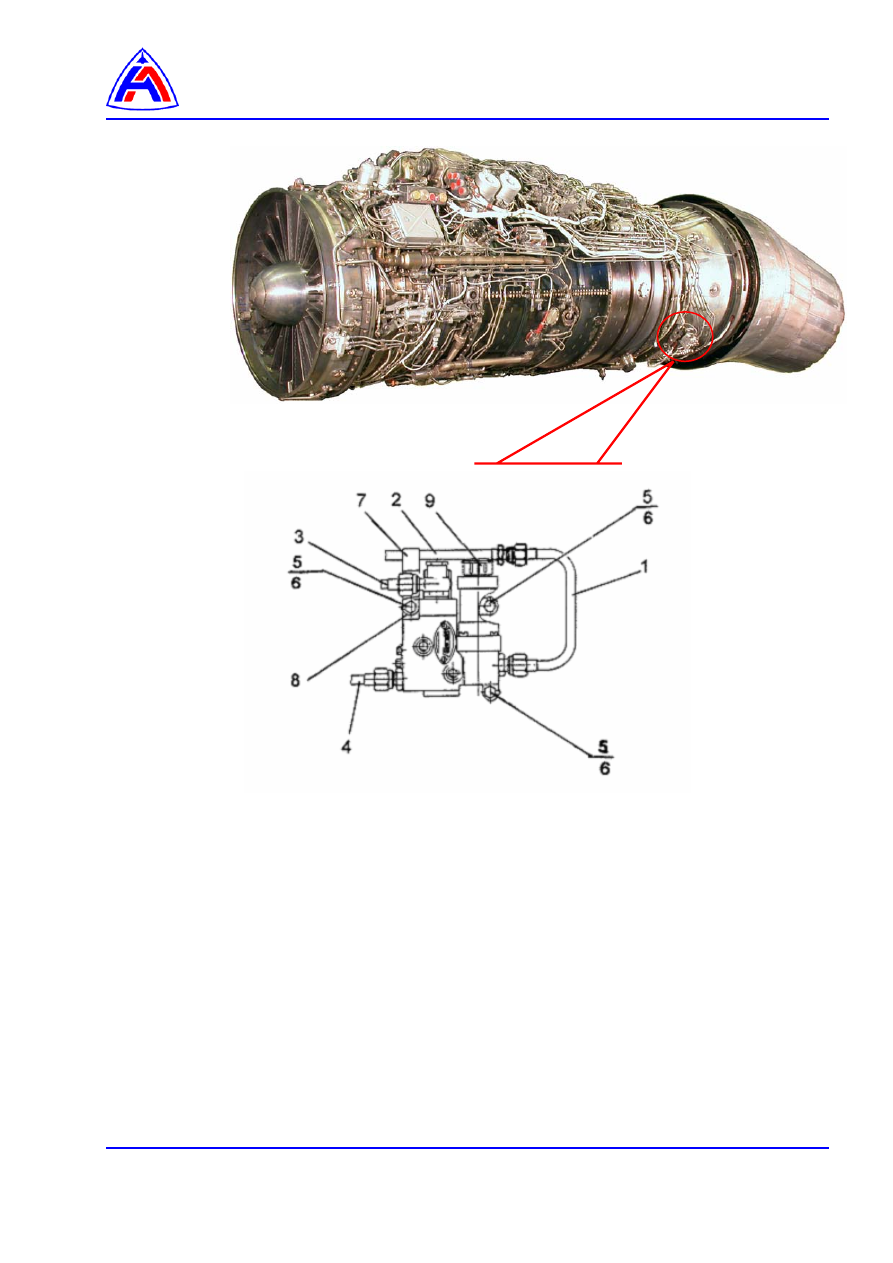

1, 2 - трубопроводы подвода Р

КОМ



3 - трубопровод слива
4 - трубопровод подвода Р

КУ НР

 (от НР)

5 - болт
6 - шайба
7 - скоба
8 - кронштейн
9 - соединитель




Рис. 1 Агрегат управления НП (АУПН)











Клапан предохранительный.

Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..………

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2

 1



Подготовительные работы………………………………………………………………………

2



 2



Демонтаж………………………………….. ………………………………………………………

2



 3



Монтаж………………………………….. …………………………………………………………

2



 4



Заключительные работы……………….. ………………………………………………………

3



Перечень рисунков

1



Клапан предохранительный. Демонтаж и монтаж..........................................................

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А

Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения электрических соединителей с датчиками. Нанесение
обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А

Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-11А-271А-А

Проверка и регулировка величины давления топлива за насосом НП-
160Д

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя.

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-73-21-00-01А-920А-А

Замена фильтроэлемента основного топливного фильтра

96-А-73-50-30-00А-200А-А

КП-96ВТ1. Технология обслуживания



Предварительные требования

Требуемые условия: нет



Вспомогательное оборудование: нет











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайба контровочная 094.2412



1 шт.

Проволока ГОСТ 18143-72

0,8-ТС-12Х18Н9Т




0,5 м

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



0,5 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

Клапан предохранительный КП-96ВТ1



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности



Процедура

1.

Подготовительные работы.

1.1.

Откройте люк самолета АГРЕГАТЫ ВКА (

30-И-11-22-00-00А-031А-А

).

1.2.

Закройте  перекрывной  кран  топливной  системы  самолёта  переключателем  ПОЖАРНЫЙ
КРАН на пульте левого борта кабины самолёта.

1.3.

Слейте топливо из фильтра системы низкого давления согласно

96-А-73-21-00-01А-920А-А

.

1.4.

Выполните  подготовительные  работы  необходимые  перед  установкой  нового  агрегата
согласно указаниям раздела

96-А-73-50-30-00А-200А-А.



2.

Демонтаж

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  изложеными  в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-73-50-30-00А-200А-А, п. 5.



2.2.

Отстыкуйте трубопроводы от штуцеров «ВХ» (

2, рис. 1

) и «СЛ» (

3

).

2.3.

Отсоедините от кронштейна (

6

) хомут (

4

) вместе с клапаном (

1

), отвинтив винт (

5

).

2.4.

Снимите клапан (

1

) вместе с хомутом (

4

).

3.

Монтаж

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

,

96-А-73-

50-30-00А-200А-А, п. 5

.

3.5.

Состыкуйте трубопроводы со штуцерами «ВХ» (

2, рис. 1

) и «СЛ» (

3

) клапана КП-96.

3.6.

Под головку винта (

5

) установите новую контровочную шайбу 094.2412.

Закрепите клапан (

1

)  хомутом (

4

) на кронштейн (

6

):

3.7.

Затяните соединения и законтрите.









4.

Заключительные работы

4.1.

Произведите заполнение топливной системы фильтрованным топливом  (

96-А-72-00-00-00А-

230А-А)



4.2.

Откройте перекрывной кран топливной системы самолета.

4.3.

Удалите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.4.

Подсоедините АРМ ДК-30 (СД) (

96-А-72-00-00-01А-330А-А

)

4.5.

Произведите  опробование  двигателя  (

96-А-72-00-00-01А-340А-А

)  с  проверкой  давления  за

НП  (

96-А-72-00-00-11А-271А-А

)  и  герметичности  топливных  коммуникаций  (

96-А-70-70-00-

02А-920А-А п. 4

).

4.6.

Отсоедините АРМ ДК-30 (СД)

4.4.

Закройте люк самолета.

4.5.

Подготовьте к отправке снятый КП-96ВТ1.

Запишите в формуляр двигателя о проделанной работе.
