Двигатель АЛ-31ПФ. Руководство - часть 312



Фильтроэлемент топливного фильтра системы управления ПРС.







Запасные части:

Номенклатура

Идентификационный номер

Количество

Фильтроэлемент 340.044 А



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Закройте  перекрывной  кран  топливной  системы  самолёта  переключателем  ПОЖАРНЫЙ
КРАН на пульте левого борта кабины самолёта.

1.2.

Откройте  люк  «АГРЕГАТЫ  ВКА»  и  люк  подхода  к  крану  слива  топлива  из  фильтров
96.10.10.000 (

30-И-11-22-00-00А-031А-А

).

1.3.

Расконтрите,  отвинтите  и  снимите  заглушки

1

  (

рис. 1

)  клапанов  выпуска  воздуха  обоих

фильтров 96.10.10.000.

Примечание.  При  отвинчивании  и  завинчивании  заглушки

1

  придерживайте  ключом  за

клапан выпуска воздуха .

1.4.

Подсоедините к клапанам выпуска воздуха

2

 (

рис. 1. 2

) приспособления 880.991. Выведите

шланги приспособлений в ёмкость.
Чтобы открыть клапаны, завинтите винты приспособлений.

1.5.

Расконтрите,  отвинтите  и  снимите  заглушку



3

  штуцера  крана  слива  топлива  из  фильтров

(рис. 3).



1.6.

Подсоедините к штуцеру крана шланг из комплекта СНО и выведите его в ёмкость.

1.7.

Нажмите упор крана слива и поверните его на 90°.
Слейте топливо в количестве 200...300 мл.

1.8.

Нажмите упор крана и поверните его на 90° в обратную сторону.
Отсоедините от крана шланг.
Установите на кран заглушку

3

. Завинтите заглушку и законтрите.

1.9.

Отсоедините  от  клапанов  выпуска  воздуха

2

  (

рис. 1

)  приспособления 880.991 (клапаны

закроются).

1.10.

Установите заглушки

1

 (

рис. 1

) со старыми уплотнительными кольцами

2

 (

рис. 2

) на клапаны.

Завинтите заглушки.

2.

Демонтаж, осмотр и промывка фильтроэлемента

Примечание. Приведенная ниже технология (п.п. 2.1 – 2.10) демонтажа, осмотра и промывки

- для обоих фильтроэлементов одинаковая

2.1.

Расконтрите и отвинтите стакан

4

 (

рис. 1

).

Снимите его с фильтроэлементом.



Фильтроэлемент топливного фильтра системы управления ПРС.







2.2.

Извлеките кольцо

7

 из корпуса

 8

.

Осмотрите кольцо защитное и уплотнительное кольцо

7

 - механические повреждения

 НЕ ДОПУСКАЮТСЯ.

2.3.

Смочите кисть 880.671в бензине НЕФРАС.
Промойте фильтроэлемент грубой очистки в корпусе

8

.

Просушите фильтроэлемент обдувом воздуха (Р

возд

 = 1,5…2,0 кгс/см

2

).

2.4.

Установите заглушку 880.470 на корпус

8

.

2.5.

Извлеките  фильтроэлемент  из  стакана  (при  этом    не  допускайте  повреждений  и
деформаций).

2.6.

Осмотрите фильтроэлемент на целостность и загрязненность – механические повреждения

НЕ ДОПУСКАЮТСЯ.

2.7.

Если при визуальном осмотре обнаружены загрязнения, то:
–

установите на фильтроэлемент приспособление 880.992 (защитные колпаки)

–

произведите  смыв  с  фильтроэлемента  при  помощи    кисти 880.671 в  чистую  ёмкость,
(смыв производите подачей на фильтроэлемент чистого бензина НЕФРАС из отдельной
емкости)

–

профильтруйте смыв через фильтровальную бумагу.

При  наличии  в  смыве  бронзовых  (немагнитных)  частиц  и  отсутствии  стальных  (магнитных)
частиц произведите замену агрегата НП.
Если  в  смыве  обнаружены  стальные  магнитные  частицы,  решите  вопрос  с  Поставщиком  о
проведении работ по промывке трубопроводов  в ремонтном центре.
Если  загрязнения  визуально  отсутствуют – продолжите  эксплуатацию  без  замены
фильтроэлемента

2.8

Фильтроэлемент  подлежащий  дальнейшей  эксплуатации  промойте  путем  полоскания  в
ёмкости с чистым керосином.
Снимите  приспособление 880.992 и  уложите  фильтроэлемент  в  чистый  полиэтиленовый
чехол (либо другую чистую тару с крышкой).

2.9.

Снимите со стакана

 4

 уплотнительное кольцо

 5

 и кольцо защитное

 6

.

Извлеките из стакана уплотнительное кольцо

3

.

2.10.

Промойте стакан

4

 чистым бензином.

3.

Монтаж фильтроэлемента.

Примечание.  Приведенная  ниже  технология  (п.п. 3.1 – 3.7) монтажа – для  обоих

фильтроэлементов одинаковая.

3.1.

Расконсервируйте новые фильтроэлементы путем полоскания в чистом бензине НЕФРАС.
Осмотрите фильтроэлемент - механические повреждения НЕ ДОПУСКАЮТСЯ.

3.2.

Установите в проточку внутри стакана новое уплотнительное кольцо

3

 (095.3028). Нанесите

на кольцо смазку ЦИАТИМ - 221.

3.3.

Установите на стакан кольцо защитное

6

 (583-620) и новое уплотнительное кольцо

5



(058-062-25-2-043)
Нанесите на кольца смазку ЦИАТИМ - 221.

3.4.

Установите фильтроэлемент (новый или снятый для осмотра)  в стакан номером вверх.



Фильтроэлемент топливного фильтра системы управления ПРС.







ВНИМАНИЕ!  НЕ  ДОПУСКАЙТЕ  ПОВРЕЖДЕНИЙ  УПЛОТНИТЕЛЬНЫХ  КОЛЕЦ  И

ФИЛЬТРОЭЛЕМЕНТОВ!

3.5.

Снимите заглушку 880.470 с корпуса фильтра.

3.6.

Установите в проточку корпуса новое уплотнительное кольцо

7

 (032-037-30-2-043). Нанесите

на кольцо смазку ЦИАТИМ - 221.

3.7.

Установите стакан с фильтроэлементом на корпус.
Завинтите стакан и законтрите.

4.

Заключительные работы.

4.1.

Заполните  топливную  систему  двигателя  фильтрованным  топливом  (

96-А-72-00-00-00А-

230А-А

).

4.2.

Откройте перекрывной кран топливной системы самолёта (РЭ самолёта).

4.3.

Выпустите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

Проверьте  герметичность  фильтров 96.10.10.000, заглушек

1

(

рис. 1

)  и

3

  (

рис. 3

)  при

опробовании  двигателя на режиме малого газа.

4.4.

Осмотрите отсек двигателя и двигатель в зоне размещения фильтров 96.10.10.000.
Удалите следы топлива.

4.5.

Закройте люки  самолета.

4.6.

Снятые  фильтроэлементы  упаковать  (по  возможности  использовать  для  упаковки
полиэтиленовые чехлы и картонные коробки из-под  установленных фильтров) и отправить
на ультрозвуковую очистку.










Фильтроэлемент топливного фильтра системы управления ПРС.

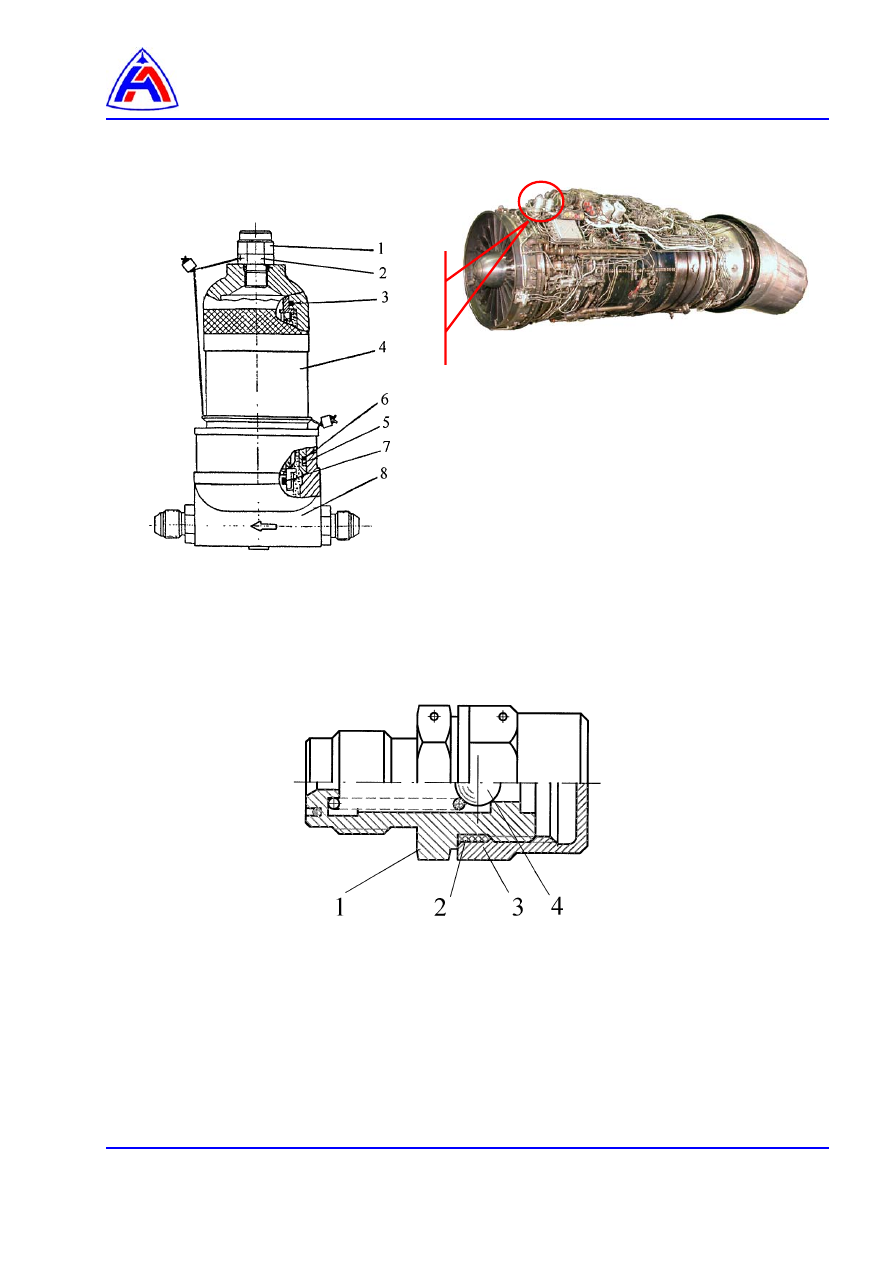

Рис. 1  Фильтр топливный 96.10.10.000








1 – корпус
2 – уплотнительное кольцо 013-017-25-2-043
3 – заглушка
4 – шариковый клапан




Рис. 2   Клапан стравливания воздуха 96.10.10.100

1 – заглушка
2 – клапан стравливания 96.10.10.100
3 – кольцо уплотнительное 095.3028
4 – стакан
5 – кольцо уплотнительное 058-062-25-2-043
6 – кольцо защитное 583-620
7 – кольцо уплотнительное 032-037-30-2-043
8 – корпус
