Фильтроэлемент топливного фильтра системы управления ПРС.

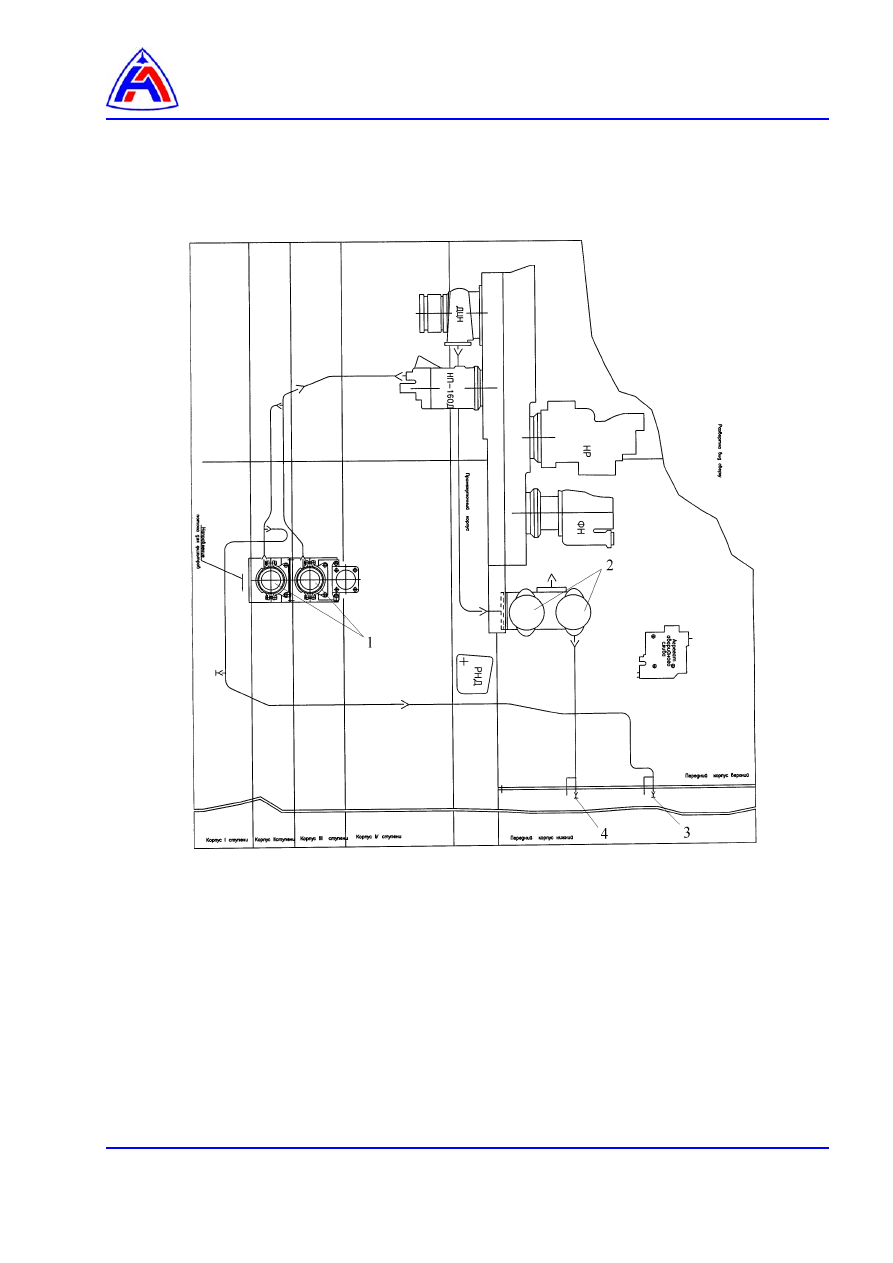

1 – фильтры 96.10.10.000 системы ПРС
2 – основной топливный фильтр
3 – заглушка штуцера крана слива

 из фильтров 96.10.10.000 системы ПРС

4 – заглушка штуцера крана слива

 из основного топливного фильтра





Рис. 3 Схема слива топлива из фильтров











Агрегат управления плунжерным насосом.

Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..………

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2

 1



Подготовительные работы………………………………………………………………………

2



 2



Демонтаж………………………………….. ………………………………………………………

2



 3



Монтаж………………………………….. …………………………………………………………

3



 4



Заключительные работы……………….. ………………………………………………………

3



Перечень рисунков

1



Агрегат управления НП. Демонтаж и монтаж...................................................................

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А

Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-11А-271А-А

Проверка и регулировка величины давления топлива за насосом НП-
160Д

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-73-21-00-01А-920А-А

Замена фильтроэлемента основного топливного фильтра

96-А-73-50-20-00А-200А-А

Агрегат управления плунжерным насосом. Технология обслуживания

Предварительные требования

Требуемые условия: нет



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

АРМ ДК-30 (СД)

1

шт.











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайбы контровочные:

094.2412
6.21  ГОСТ  13464-77




1 шт.
3 шт.

Проволока ГОСТ 18143-72

0,8-ТС-12Х18Н10Т




1 м.

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



1,5 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

АУПН-96ВТ1



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Откройте люк самолета для доступа к агрегату (

30-И-11-22-00-00А-031А-А

).

1.2.

Закройте  перекрывной  кран  топливной  системы  самолёта  переключателем  ПОЖАРНЫЙ
КРАН на пульте левого борта кабины самолёта.

1.3.

Слейте топливо из фильтра системы низкого давления согласно

96-А-73-21-00-01А-920А-А

.

1.4.

Выполните  подготовительные  работы  необходимые  перед  установкой  нового  агрегата
согласно указаниям раздела

96-А-73-50-20-00А-200А-А, п. 5



1.5.

Непосредственно

перед

установкой

АУПН

на

двигатель

снимите

заглушки

(предохранительные колпачки) со штуцеров, к которым будут подсоединены трубопроводы.

Слейте масло из внутренних полостей АУПН.

Закройте  штуцера  заглушками  {предохранительными  колпачками}  либо  полиэтиленовой

плёнкой и обвяжите шпагатом.

2.

Демонтаж

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

При  демонтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А,  96-А-70-70-00-04А-920А-А,  96-А-70-70-00-00А

730А-А

.

2.3.

Расконтрите соединения трубопроводов

1, 2, 3, 4

, контровочные шайбы

6 и 7

 (

рис. 1

).

2.4.

Свободные  концы  трубопроводов,  штуцера  агрегата,  соединители,  по  мере  отсоединения,
закройте.  полиэтиленовой  плёнкой  и  обвяжите  шпагатом  или  установите  заглушки
{предохранительные колпачки}.
При  демонтаже  агрегата  руководствоваться  указаниями  раздела

96-А-73-50-20-00А-200А-А,

п. 5











2.5.

Отвинтите гайку крепления соединителя

9

 электропроводки от агрегата.

Расстыкуйте соединитель.

2.6.

Снимите скобу

7

 крепления трубопровода

2

.

Снимите трубопроводы:

–



1 и 2

 - подвода топлива давлением Р

КОМ

–

3

- слива топлива из агрегата

–

4

- подвода топлива давлением Р

КУ НР

.



2.7.

Снимите болты

5

 крепления агрегата.

2.8.

Снимите АУПН.

3.

Монтаж

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

При  монтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А,  96-А-70-70-00-04А-920А-А,  96-А-70-70-00-00А-

710А-А,.  96-А-70-70-00-00А-730А-А



3.3.

В  порядке  очередности  выполнения  работ,  развяжите  шпагат  и  снимите  полиэтиленовую
пленку с концов трубопроводов, штуцеров, вилок и розеток соединителей.

3.4.

Установите АУПН на  корпус ФУ двигателя.

При монтаже агрегата учитывайте требования раздела

96-А-73-50-20-00А-200А-А п. 5



3.5.

Установите болты

5

 крепления АУПН с шайбами

6

. Завинтите болты. Законтрите.

3.6.

Установите, трубопроводы:
–

1и 2

 - подвода топлива давлением Р

КОМ.



–

3

 - слива топлива из агрегата

–

4

 - подвода топлива давлением Р

КУ НР

.

Трубопроводы

1, 3, 4

 завинтите и законтрите. Трубопровод

2

 навинтите от руки.

3.7.

Установите под болты крепления агрегата новые контровочные шайбы.

Установите скобу

7

 и кронштейн

8

 крепления трубопровода 2(под болт крепления агрегата).

Завинтите. Законтрите.
Завинтите гайку трубопровода

2

 и законтрите.

3.8.

Состыкуйте соединитель

9

 электропроводки агрегата и завинтите гайку соединителя.

4.

Заключительные работы

4.1.

Произведите заполнение топливной системы фильтрованным топливом (

96-А-72-00-00-00А-

230А-А

).

4.2.

Откройте  перекрывной  кран  топливной  системы  самолета  переключателем  ПОЖАРНЫЙ
КРАН в кабине самолета.

4.3.

Удалите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.4.

Подсоедините АРМ ДК-30 (СД)

4.5.

Произведите  опробование  двигателя  (

96-А-72-00-00-01А-340А-А

)  с  проверкой  давления  за

НП (

96-А-72-00-00-11А-271А-А

) и герметичности топливных коммуникаций.

4.6.

Отсоедините АРМ ДК-30 (СД)

4.7.

Закройте люк самолета (РЭ самолета)
