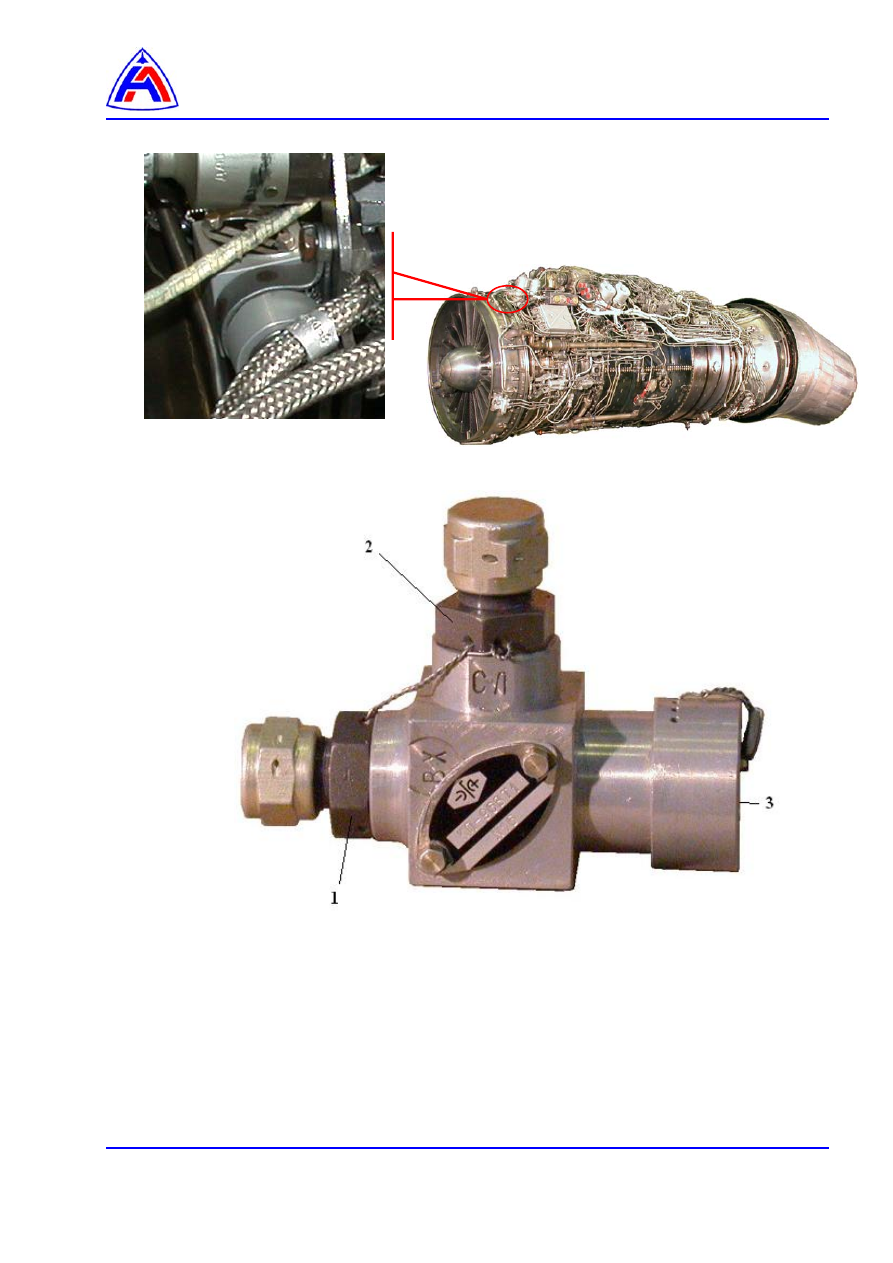

Питающий контур систем управления РС и ПУ.

























































1 - штуцер входа
2 - штуцер слива
3 - гайка



Рис. 9    Клапан предохранительный КП

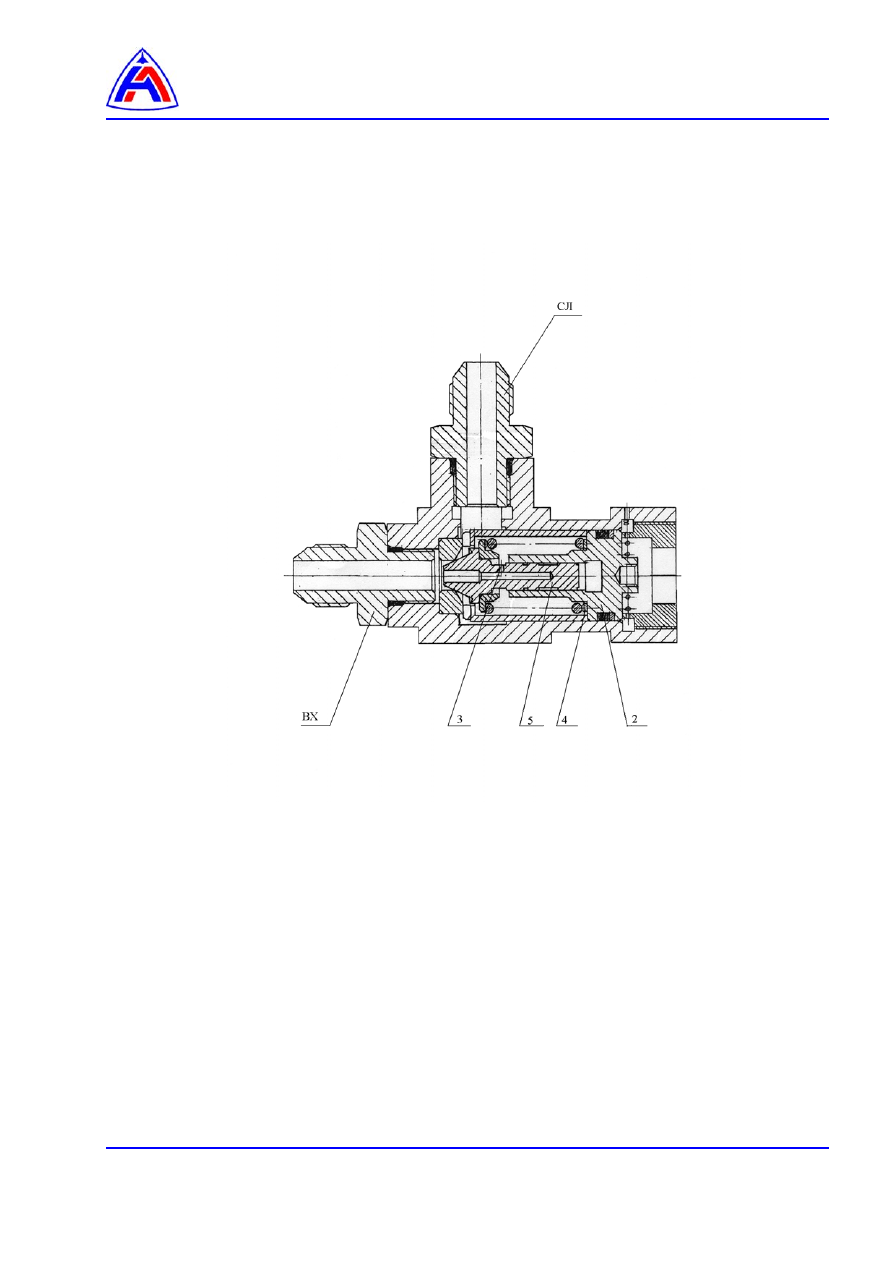

Питающий контур систем управления РС и ПУ.


















2 – клапан
3 – жиклёр перепуска
4 – шайба
5 – золотник
ВХ – входной штуцер
СЛ – штуцер слива



Рис. 10     Клапан предохранительный  (КП)

(схема агрегата)














Насос плунжерный НП 160-Д. Демонтаж и монтаж.



Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования………………………………………………………………..…….

1





Требуемые условия ………………………………………………………………………….….

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия …………………...

2







Запасные части …………………………………………………………………………….…..

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура ………………………………………………………………………………………….….

2

 1



Подготовительные работы…………………………………………………………………….

2



 2



Демонтаж………………………………………………………………………………………….

2



 3



Монтаж…………………………………..……………………………………………………….

3



 4



Заключительные работы………………..……………………………………………………

3



Перечень рисунков

1



Насос плунжерный (НП 160-Д). Демонтаж и монтаж.....................................................

5



Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-03А-920А-А

Ленточный хомут.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-11А-271А-А

Проверка и регулировка величины давления топлива за насосом НП-
160Д

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-73-50-10-00А-200А-А

НП-160Д - технология обслуживания.

Предварительные требования

Требуемые условия: нет



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК-30(СД)




1 шт.











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ1  00980-80:

102-108-25-2-043




1 шт

Проволока ГОСТ 18143-72

0,8 ТС-12Х18Н10Т




0,5м.

Смазка ЦИАТИМ-221  ГОСТ 9433-80



5 г

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



2 м.

Пломба  ОСТ1 10067-71



1 шт

Запасные части:

Номенклатура

Идентификационный номер

Количество

Насос плунжерный НП



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Произведите демонтаж двигателя с самолёта (

96-А-72-00-00-00А-920А-А

).

1.2.

Выполните подготовительные работы необходимые перед установкой нового агрегата
согласно указаниям раздела

96-А-73-50-10-00А-200А-А

.

1.3.

Непосредственно перед установкой HП на двигатель снимите заглушки (предохранительные
колпачки) со штуцеров, к которым будут подсоединены трубопроводы.
Слейте масло из внутренних полостей  HП.
Закройте штуцера заглушками {предохранительными колпачками} либо полиэтиленовой
плёнкой и обвяжите шпагатом.

2.

Демонтаж (

рис. 1

).

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А



2.2.

Расконтрите соединения в процессе демонтажа.

2.3.

Свободные концы трубопроводов, штуцера агрегата, по мере отсоединения, закройте
полиэтиленовой плёнкой или установите заглушки {предохранительные колпачки}

2.4.

Отвинтите болты скоб крепления (

рис. 1

) трубопроводов:

–

5

 - подвода топлива от НП к фильтру системы управления РС.

–

6

 - дренажа НП
