Питающий контур систем управления РС и ПУ.

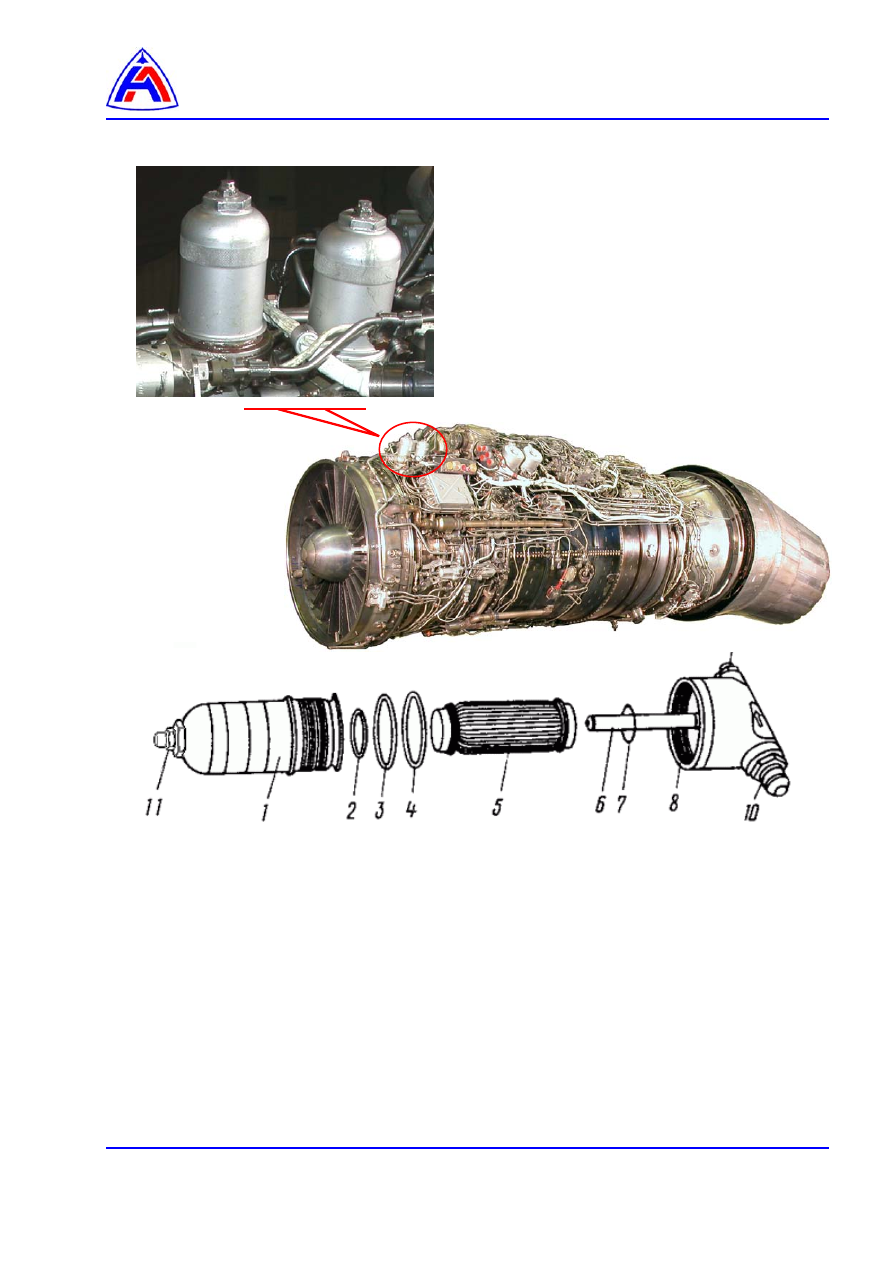

Рис. 4    Топливный фильтр 96.10.10.000 системы управления PC




1 - стакан
2 - уплотнительное кольцо
3 - шайба
4 - уплотнительное кольцо
5 - фильтроэлемент тонкой очистки
6 - фильтроэлемент грубой очистки

7 - уплотнительное кольцо
8 - головка
9 - штуцер отвода топлива к РСФ
10 - штуцер подвода топлива от НП
11 - клапан стравливания воздуха

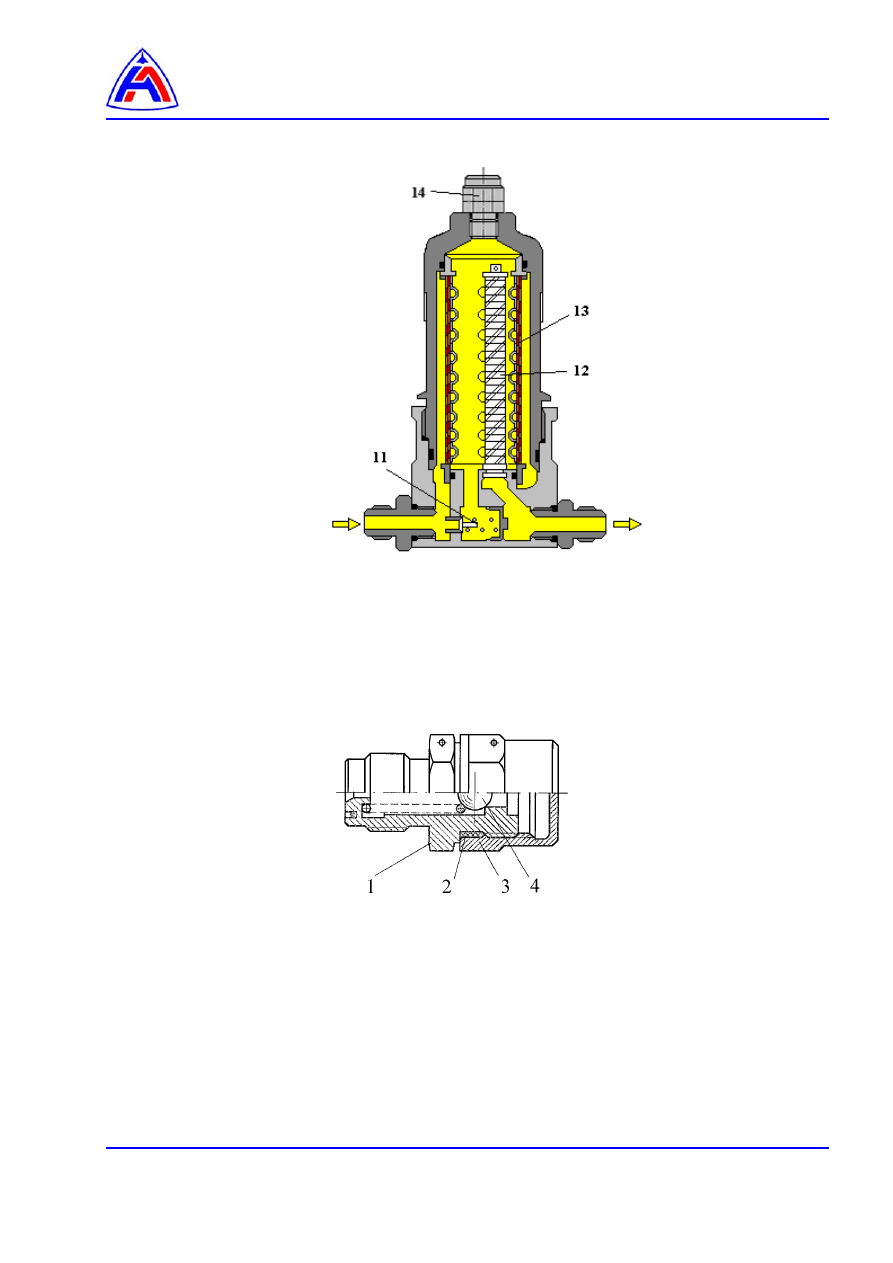

Питающий контур систем управления РС и ПУ.













11 - перепускной клапан
12 - фильтроэлемент грубой очистки
13 - фильтроэлемент тонкой очистки
14 - клапан стравливания воздушной пробки




Рис. 5     Топливный фильтр 96.10.10.000 системы управления PC







1 – корпус
2 – уплотнительное кольцо 013-017-25-2-043
3 – заглушка

4 – шариковый клапан



Рис. 6    Клапан стравливания воздуха   96.10.10.100

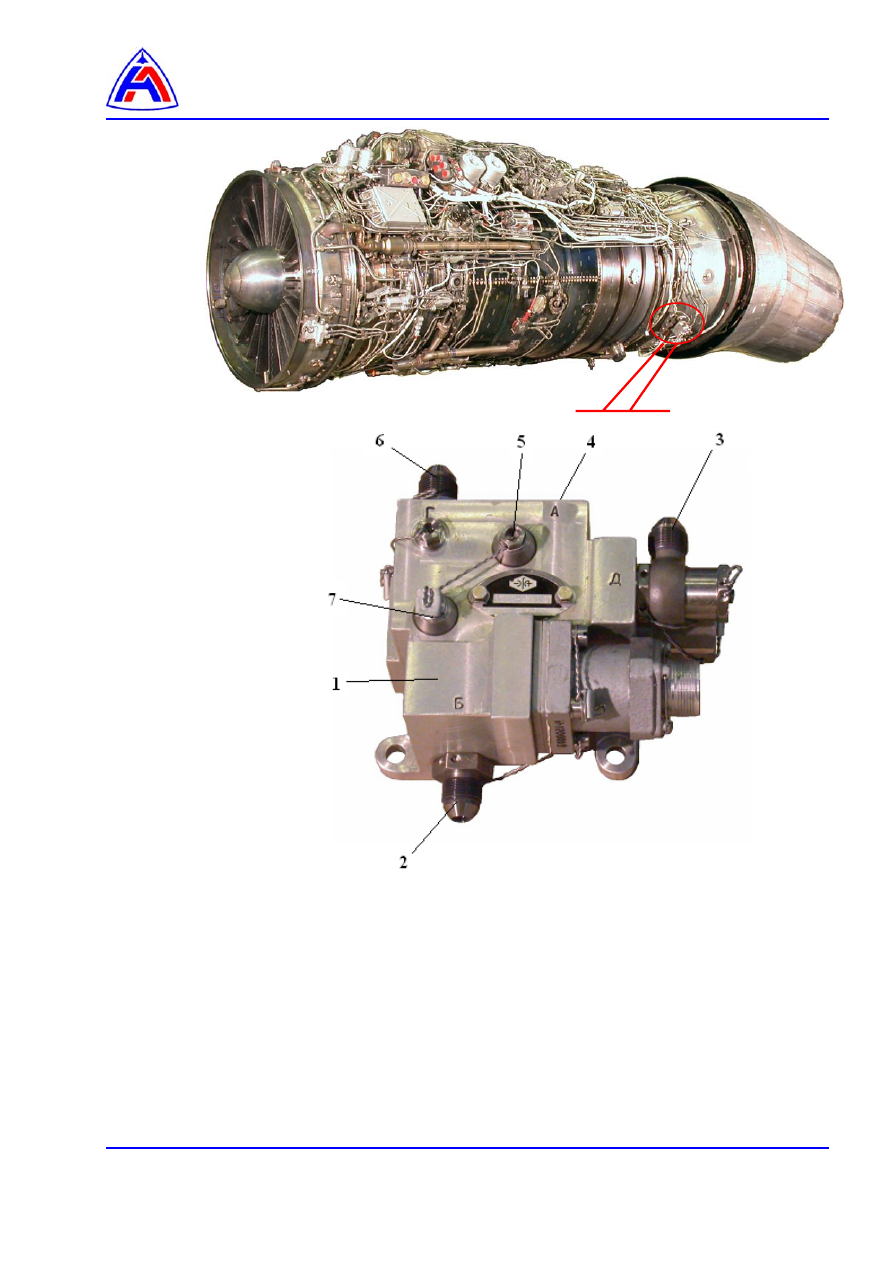

Питающий контур систем управления РС и ПУ.



















































1 - корпус
2 - штуцер отвода Рком
3 - штуцер слива топлива на вход ДЦН
4 - заглушка;
5 – подстроечный жиклёр
6 - штуцер подвода Рку нр
7 – питающий жиклёр



Рис. 7    Агрегат управления насосом высокого давления (АУПН)

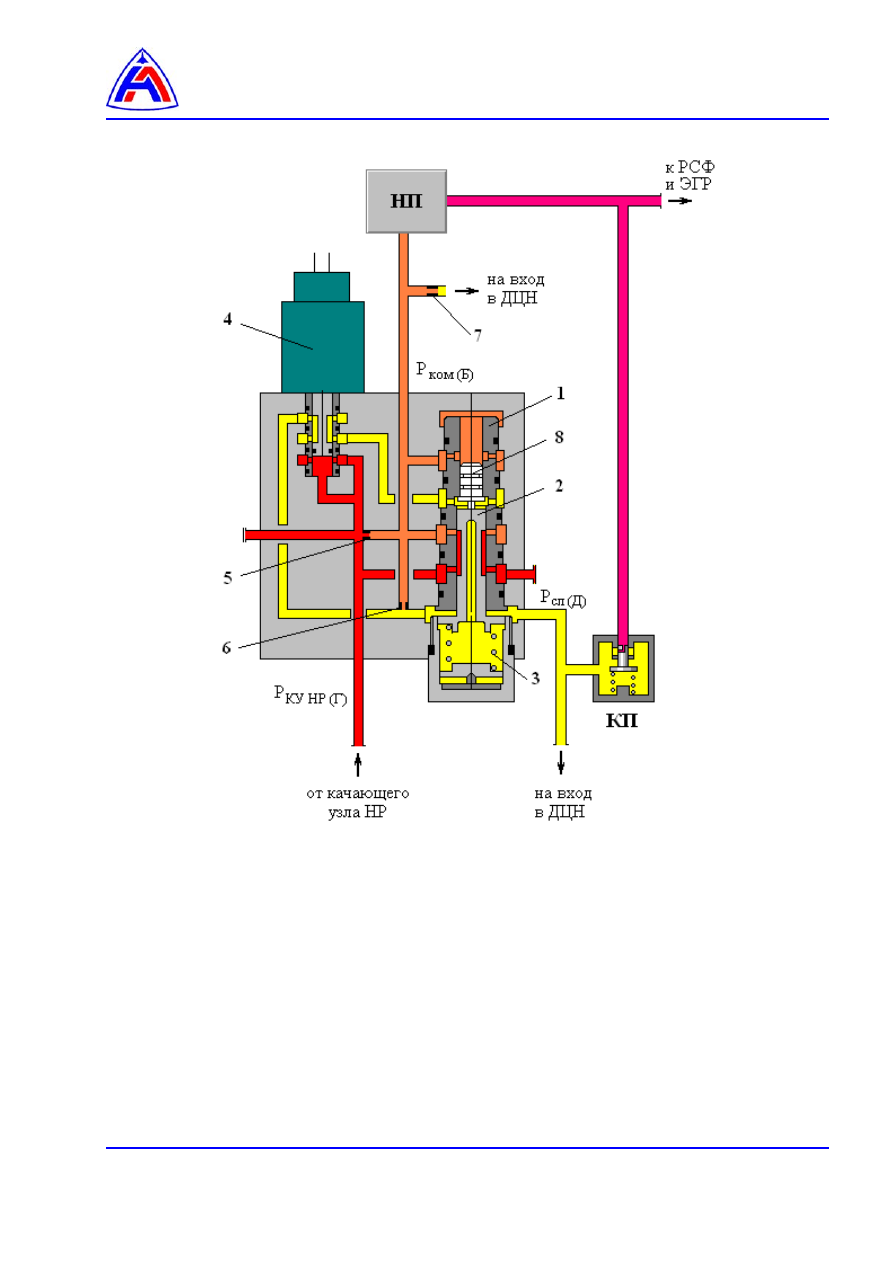

Питающий контур систем управления РС и ПУ.














1 - клапан КПД
2 - золотник
3 – пружина
4 – электрогидроклапан
5, 6, 7 – жиклеры
8 – золотник – демпфер




Рис. 8    Агрегат управления насосом высокого давления (АУПН)

(принцип действия)
