Двигатель АЛ-31ПФ. Руководство - часть 307



Сигнализатор помпажа трансформаторный (СПТ-88-2,2У).







3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

 96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

При монтаже электрических соединителей руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А,  96-А-70-70-00-04А-920А-А,  96-А-70-70-00-00А-

710А-А,.  96-А-70-70-00-00А-730А-А

.

3.3.

Снимите заглушки или полиэтиленовую пленку со свободных концов трубопроводов, с
розетки и вилки соединителя.

3.4.

Установите сигнализатор

8

 на корпус двигателя.

Завинтите винты

12

 крепления сигнализатора. Законтрите.

3.5.

Завинтите гайки

10

 трубопроводов насадка приемника давления воздуха. Законтрите.

3.6.

Состыкуйте соединитель

 9

 сигнализатора.

Завинтите гайку соединителя

 9

. Законтрите.

4.

Заключительные работы.

4.1.

Подсоедините АРМ ДК-30(СД) и ПНП-132Б-1 (из состава АРМ ДК).

4.2.

Проверьте настройку БПЗ с помощью  пульта ПНП-132Б-1  (

96-А-72-00-00-00А-340А-А

).

4.3.

Произведите проверку по переходам 39-40, 40-41, 41-42 (

96-А-72-00-00-01А-340А-А

).

4.4.

Отсоедините АРМ ДК-30(СД) и ПНП-132Б-1 (из состава АРМ ДК).

4.5.

Закройте  люк самолета.

4.6.

Подготовьте к отправке снятый сигнализатор










Сигнализатор помпажа трансформаторный (СПТ-88-2,2У).

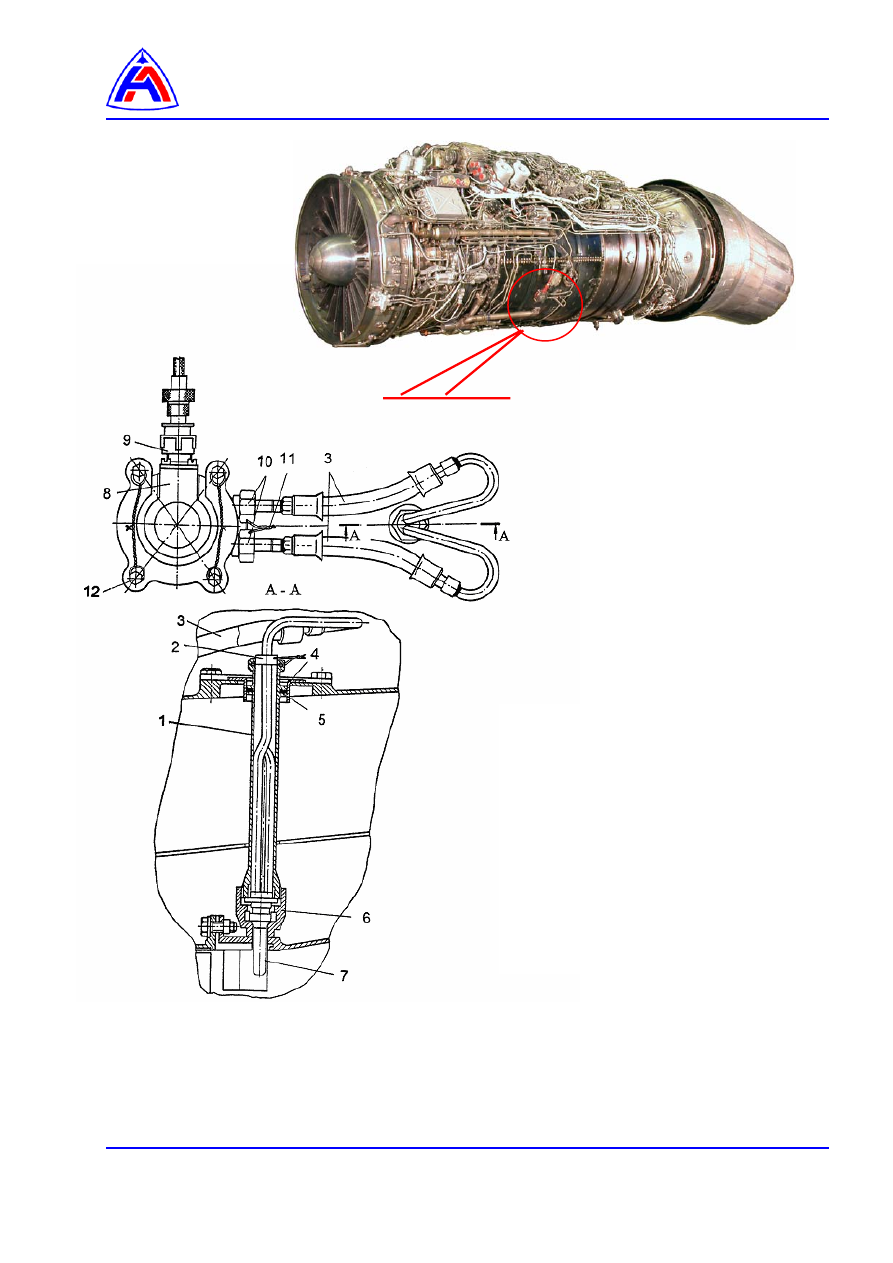

Рис. 1  Насадок датчика сигнализатора помпажа. Демонтаж и монтаж

Сигнализатор помпажа СПТ-88-2,2У. Демонтаж и монтаж





1 – насадок
2 – втулка
3 – трубопровод
4 – обтюратор
5 – кольцо
6 – бобышка на камере сгорания
7 – приемник давления воздуха
8 – датчик СПТ-88-2,2У
9 – соединитель (ШР)
10 – гайка
11 – проволока контровочная
12 – винт крепления датчика



Питающий контур систем управления РС и ПУ.







Питающий контур систем управления РС и ПУ.

Описание и работа.

Содержание



Ссылки ……………………………………………………………………………………………..….

1





1

Описание………. ……………………………………………………………………………….

1



 2



Работа………………………………….. ……………………………………………………….

3



Перечень рисунков

1

Питающий контур систем управления реактивным соплом



и поворотным устройством …………………………………………………………………..

4



2

Топливный насос высокого давления (НП-160)……………………………………………

5



3

Топливный насос высокого давления(НП)принцип действия…………………………..

6



4

Топливный фильтр 96.10.10.000 системы управления PC……………………………..

7



5

Топливный фильтр 96.10.10.000 системы управления PC……………………………..

8



6

Клапан стравливания воздуха   96.10.10.100 …………………………………………….

8



7

Агрегат управления насосом высокого давления (АУПН)………………………………

9



8

Агрегат управления насосом высокого давления (АУПН)

(принцип действия) ………………………………………………………………………….

10



9

Клапан предохранительный КП……………………………………………………………

11



10

Клапан предохранительный  (КП)  (схема агрегата)………………………………….

   12



Ссылки:

Модули данных,

технические руководства

Название

96-А-73-50-10-00А-000А-А

НП-160Д – описание и работа.

96-А-73-50-20-00А-000А-А

АУПН-96ВТ1 – описание и работа.

96-А-73-50-30-00А-000А-А

КП- 96ВТ1 – описание и работа



1.

Описание

1.1.

Общие сведения
Питающий контур систем управления реактивным соплом и поворотным устройством подает
рабочую жидкость под высоким давлением в цилиндры управления критическим сечением
сопла и в цилиндры управления поворотным устройством.

Система включает (

рис. 1

):

–

топливный насос высокого давления (

96-А-73-50-10-00А-000А-А

)

–

топливные фильтры системы управления PC

–

агрегат управления насосом высокого давления АУПН (

96-А-73-50-20-00А-000А-А

)

–

клапан предохранительный КП (

96-А-73-50-30-00А-000А-А

)

–

трубопроводы.





Питающий контур систем управления РС и ПУ.







1.2.

Топливный насос высокого давления (НП-160)

1.2.1.

Топливный  насос  высокого  давления  (

рис. 2, 3

)  подает  топливо  в  РСФ  на  управление

гидроцилиндрами PC и питание системы управления ПУ РС (агрегат ЭГР).  Топливный насос
высокого давления установлен на КДА.

1.2.2.

Основные технические данные:
–

привод НП……………………………………………………………….от КДА

давление топлива на выходе:

–

при Рком = 10 кг/см

2

 ..…………………………….……………......   (90       ) кг/см

2



–

при Рком = 36 кг/см

2

...……………………………..……………....  (160 ± 10) кг/см

2



1.3.

Топливные фильтры высокого давления 96.10.10.000
Фильтры (

рис. 4

,

5

) очищают от механических примесей топливо, которое подается от НП на

вход РСФ и ЭГР.
На корпусе каждого фильтра установлен клапан стравливания воздуха (

рис. 6

).

1.3.2.

Основные технические данные:
–

номинальная тонкость фильтрации …………………………………….…….... 16 мкм

–

перепад  давления  на  фильтроэлементе  тонкой  очистки,  при  котором
открывается перепускной клапан…………………………...(9,0

- 0,5

) кгс/см

2



–

номинальная тонкость фильтрации при открытом перепускном клапане …. 40 мкм.

1.3.3.

Фильтры установлены на корпусе КНД двигателя.

1.4.

Агрегат управления насосом высокого давления (АУПН)

1.4.1

АУПН (

рис. 7

,

8

)  управляет подачей топлива от НП путем формирования команды Рком.

1.4.2.

Агрегат формирует:
–

командное давления к НП, которое зависит от давления за качающим узлом агрегата НР:
(Р

КУ

) – Р

КОМ

 = К·Рку  (К номинальный = 0,5)

–

Р

КОМ

 = const = 36 кг/см

2

 при наличии команды +27 В от СДУ самолета на ЭМК агрегата.

При работе двигателя на дроссельных  режимах {вблизи МГ}, когда Рку < 36 кг/см

2

, то  Рком

снижается до уровня Рку. Соответственно снижается давление за НП.

Примечание. Сливной жиклер настройки Рком находится в трубопроводе двигателя (линия

стравливания Рком в линию слива вблизи НП)

1.4.3.

АУПН установлен на корпусе форсажной камеры.

1.5.

Клапан предохранительный (КП)

1.5.1.

Клапан (

рис. 9

,

10

)  ограничивает максимальное давление за НП

1.5.2.

Основные технические данные:
–

начало ограничения давления …………………………………. (180

+ 5

) кг/см

2

;

–

полное включение ограничителя ……………………………… (200

+10

) кг/см

2

.

Примечание. Полное открытие клапана обеспечивает перепуск топлива НП на вход ДЦН в

объеме,  который  на  статическом  режиме  работы  двигателя  обеспечивает
давление за НП = (80

+10

) кг/см

2

.

1.5.3.

Клапан установлен на корпусе первой ступени КНД двигателя



+5
-10
