Двигатель АЛ-31ПФ. Руководство - часть 305



Система предупреждения и ликвидации помпажа.







Система предупреждения и ликвидации помпажа.

Описание и работа.

Содержание



Ссылки ……………………………………………………………………………………………..….

1





1

Описание………. ……………………………………………………………………………….

1



 2



Работа………………………………….. ……………………………………………………….

2



Перечень рисунков

1



Система ликвидации помпажа (принцип действия) ………………………………

……

4



2

Сигнализатор помпажа трансформаторный (СПТ-88-2,2У)………………..…………..

5



3

Сигнализатор помпажа трансформаторный ……….……………………..………………

6



4

Сигнализатор помпажа трансформаторный (принцип действия) …………………….

6



Ссылки:

Модули данных,

технические руководства

Название

96-А-73-23-00-00А-000А-А

Топливная система форсажной камеры. Описание и работа

1.

Описание

1.1.

Система ликвидации помпажа  защищает двигатель от помпажа:
–

кратковременно отсекает топливо и одновременно прикрывает НА КВД

–

увеличивает площадь критического сечения реактивного сопла

–

включает встречный запуск и восстанавливает исходный режим работы двигателя

–

снижает степень форсирования до минимума.

1.2.

Система ликвидации помпажа включает:
–

электронный блок противопомпажной защиты (БПЗ) в КРД

–

приемник давления воздуха

–

сигнализатор помпажа (СПТ)

–

исполнительные механизмы в HP.

Кроме того, БПЗ выдает команды:
–

в АПД, входящую в систему запуска двигателя

–  в РСФ на включение электромагнитного клапана минимального форсированного режима.

1.3.

Приемник давления воздуха  подает полное (Р

2

*

) и статическое (Р

2

) давления воздуха из- за

КВД  в СПТ.

Приемник  давления  воздуха  установлен  в  межлопаточном  канале  спрямляющего  аппарата
девятой  ступени  КВД.  Трубопроводы

3  и  4

  (

рис. 2

)  выведены  наружу  в  отверстие  фланца

переднего корпуса наружного контура.

1.4.

Сигнализатор  помпажа  (

рис. 3, 4

)  измеряет  значение  и  знак  перепада  давления  ∆Рск  и

выдает электрический сигнал в БПЗ.

Где:  ∆Рск – перепад  давления  скоростного  напора  на  Т-образном  насадке,  который

установлен за КВД двигателя.



Система предупреждения и ликвидации помпажа.







1.5.

Основные технические данные сигнализатора помпажа (СПТ):
–

тип………………………………………………………. трансформаторный

–

рабочий диапазон измерения перепада давления….… от 0,1 до 2,2 кгс/см

2

.

1.6.

Сигнализатор помпажа установлен на переднем корпусе наружного контура.

1.7.

К штуцерам сигнализатора подсоединены трубопроводы

3 и 4

 (

рис. 2

) приемника давления

воздуха.

2.

Работа (

рис. 1

)

2.1.

Когда появляются признаки помпажа, изменяется перепад давления ∆Рск, а, следовательно,
изменяется  и  выходное  напряжение  СПТ,  которое  подается  в  блок



БПЗ  КРД.  В  БПЗ



производится  измерение  выходного  напряжения  по

∆Рск.ср

,  и

∆Рск.п



(пульсации перепада давлений скоростного напора в диапазоне частот 10…150 Гц).

2.2.

Если значение относительной пульсации потока воздуха
А = ∆Рск.п/∆Рск.ср. > (0,3 ± 0,1) при частоте вращения КВД

n

2

<85 % или

А > (0,6 ± 0,1) при частоте вращения КВД

n

2



> 85 %,

БПЗ  выдает  команду  "К1"  на  включение  системы  защиты  двигателя  от  помпажа  и
восстановления исходного режима работы.

Примечание. По дискретной команде БДК, при

n

2



>  85 %, БПЗ перестраивает соотношения

(А) и времени (t), задержки выдачи команды "K1"
с А = 0,3 ± 0,1 при

n

2



< 85%,   t = (0,125 ± 0,025) с

на А = 0,6 ± 0,1 при

n

2



> 85%,   t < 0,05 с.

2.3.

Команда "K1" выдается только:
–  при частоте вращения КВД

n

2



> 35%;

–  при наличии команды "H1" или "М" (высоты или скорости полета).

2.4.

Команда "K1" поступает:
–  на  исполнительный    механизм  ИМ  З,  электромагнитный  клапан  отсечки  (КО)  в  агрегате

HP

–  на  исполнительный  механизм  ИМ 4 (клапан  минимального  форсированного  режима  в

РСФ)

–  в  АПД  на  включение  встречного  запуска  (включение  агрегата  зажигания  и  подачи

кислорода ОКС)

–  в бортовой регистратор.

2.5.

Максимальное время выдачи команды "K1" составляет (5 ± 1)с, после чего она снимается и
блокируется,  а  исполнительные  механизмы  блокируются  в  выключенном  состоянии.
Повторная  выдача  команды "K1" проходит  только  после  выключения  на 0,5...1,0c и
последующего включения выключателя 40 (

рис. 1

).

Команда в АПД удерживается (8,0 ± 1,6)с после снятия команды "K1".
БПЗ снимает команду "K1".при снижении относительной пульсации до А < 0,3 ± 0,1 при

n

2



< 85 % или А < 0,6 ± 0,1 при

n

2



> 85 %

2.6.

При включении клапана минимального форсированного режима:
–  снижается  подача  топлива  (

96-А-73-23-20-00А-000А-А,  п. 3.4.2

)  до  величины,  которая

соответствует минимальному форсированному режиму работы двигателя,

–  увеличивается  настройка

π

Т

  на  максимальном  и  форсированном  режимах  работы

двигателя.



Система предупреждения и ликвидации помпажа.







2.7.

При  скорости  полета  М  > 1,15 система  срабатывает  так  же,  как  при  М < 1,15, но
дополнительно  вступает  в  работу    система  управления  воздухозаборником  (АРВ),  панель
воздухозаборника  выдвигается  для  уменьшения  проходного  сечения  с  целью  исключения
неустойчивой работы входного устройства.







Система предупреждения и ликвидации помпажа.

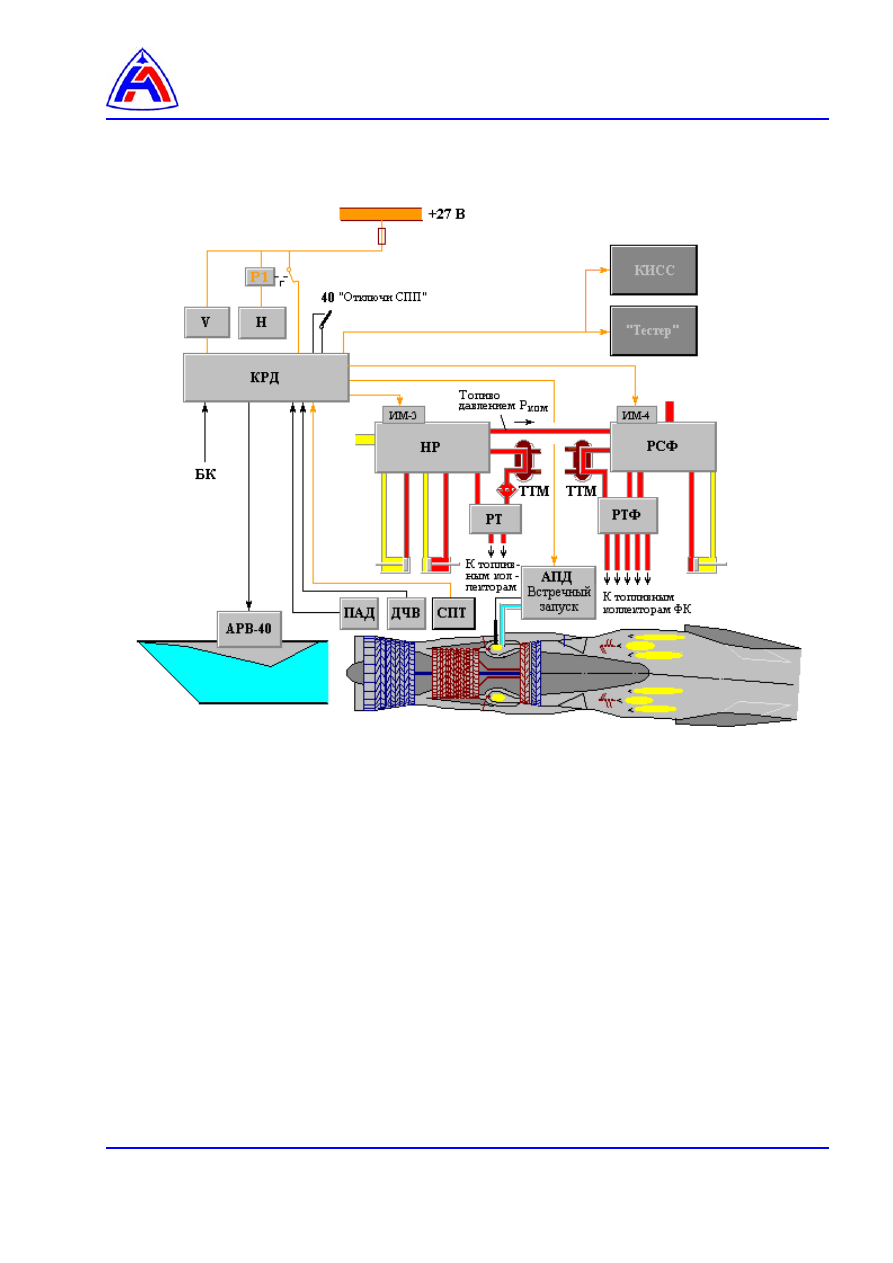

Рис. 1   Система ликвидации помпажа

(принцип действия)
