Гидроцилиндр НА КВД. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..………

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………..…….

2

 1



Подготовительные работы………………………………………………………………….…

2



 2



Демонтаж………………………………….. ……………………………………………………..

2



 3



Монтаж………………………………….. ……………………………………………………..…

3



 4



Заключительные работы……………….. …………………………………………………….

3



Перечень рисунков

 1



Гидроцилиндр НА КВД. Демонтаж и монтаж ….............................................................

4



Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

Предварительные требования

Требуемые условия: нет



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Гидроустановка ГУ-3

1

шт.

 АРМ ДК-30 (СД)

1

шт.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шплинт  1,6х20-210  ГОСТ 397-79



2 шт.

Салфетки х/б





Проволока  контровочная ГОСТ 18143-72

0,8-ТС-12Х18Н10Т




0,8 м









Номенклатура

Идентификационный номер

Количество

Плёнка полиэтиленовая ГОСТ 10354-82



0,1 м

2



Шпагат технический ГОСТ 17308-88



0,5 м.



Запасные части:

Номенклатура

Идентификационный номер

Количество

Гидроцилиндр 104.10.12.000- (при замене)




1 шт.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Произведите демонтаж двигателя с самолета (

96-А-72-00-00-00А-920А-А

).

1.2.

Осмотрите подлежащий  установке гидроцилиндр.

1.3.

Со штуцеров гидроцилиндра перед установкой на двигатель снимите заглушки.
Вылейте из него масло.
Закройте штуцера заглушками либо полиэтиленовой пленкой и обвяжите шпагатом.

1.4.

Подключите гидроустановку ГУ-3  к двигателю для перекладки НА КВД.
(

96-А-72-00-00-03А-330А-А

).

1.5.

Переместите шток гидроцилиндра с помощью гидроустановки ГУ-3 в полностью выдвинутое
положение.

1.6.

Замерьте и запишите размер “

n

” между упорной гайкой

7

 (

рис. 1

) и корпусом

 8



гидроцилиндра.

2.

Демонтаж.

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

Расконтрите подлежащие демонтажу соединения.

 2.3.

Отвинтите гайки трубопроводов

1и 2

 подвода топлива к гидроцилиндру.

Свободные концы трубопроводов закройте полиэтиленовой пленкой и обвяжите шпагатом.

2.4.

Отвинтите на  пальцах

6 и 9

гайки.

Снимите шайбы с пальцев.

2.5.

Извлеките пальцы:
–

6

 - соединяющий поводок

4

 штока гидроцилиндра с рычагом

5



–

9

 - соединяющий шарнир  гидроцилиндра с кронштейном.









Снимите гидроцилиндр.

3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А

.

3.2.

Развяжите шпагат и снимите полиэтиленовую пленку с концов трубопроводов.
Отвинтите заглушки со штуцеров гидроцилиндра.

3.3.

Установите гидроцилиндр на двигатель.

3.4.

Установите шарнир  гидроцилиндра в проушину кронштейна.
Закрепите пальцем

 9

.

Установите на палец шайбу.
Навинтите на палец гайку  и затяните. Законтрите.

3.5.

Подстыкуйте  трубопроводы

1 и 2

 к штуцерам подвода топлива к  гидроцилиндру.

Завинтите гайки. Законтрите.

3.6.

Выдвиньте  полностью шток гидроцилиндра с помощью гидроустановки ГУ-3

3.7.

Замерьте размер “

n

” между упорной гайкой

7

 и корпусом

8

 гидроцилиндра.

Сравните замеренный размер с записью

п. 1.6.



При расхождении, требуемый  размер отрегулируйте гайкой

 6

 и упорной гайкой

7

 на штоке

гидроцилиндра. Законтрите.

Примечание.  После регулировки разность размеров

“n

”

 по двум гидроцилиндрам - не

более 0,1 мм.

3.8.

Подсоедините поводок

1

 штока гидроцилиндра к рычагу

 5

.

Установите палец

2

.

На палец установите шайбу

4

.

На палец  навинтите гайку

3

. Законтрите.

4.

Заключительные работы

4.1.

Отключите гидроустановку ГУ-3 от двигателя  (

96-А-72-00-00-03А-330А-А

).

4.2.

Произведите монтаж двигателя на самолет  (

96-А-72-00-00-00А-920А-А

).

4.3.

Произведите заполнение топливной системы фильтрованным топливом (

96-А-72-00-00-00А-

230А-А

).

4.4.

Откройте перекрывной кран топливной системы самолета (РЭ самолета).

4.5.

Удалите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.6.

Подсоедините АРМ ДК-30 (СД)

4.7.

Произведите опробование двигателя  (

96-А-72-00-00-01А-340А-А

  )

Проверьте герметичность соединений трубопроводов топливной системы.

 4.8.

Отсоедините АРМ ДК-30 (СД)

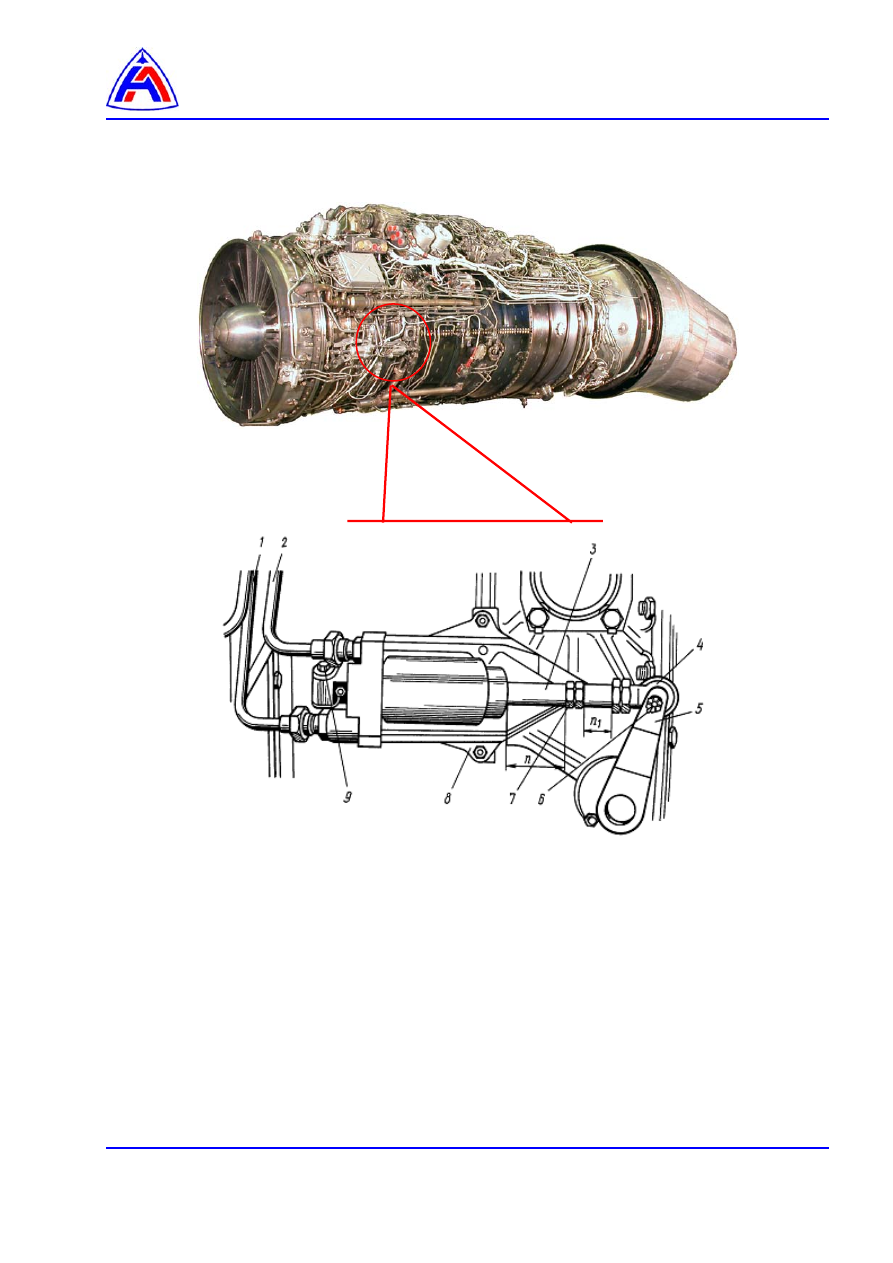

1   -   трубопровод подвода топлива в бесштоковую полость
2   -   трубопровод подвода топлива в штоковую полость
3   -   шток
4   -   поводок
5   -   рычаг
6   -   палец
7   -   гайка упорная
8   -   кронштейн
9   -   палец




Рис. 1  Гидроцилиндр НА КВД.  Демонтаж и монтаж
