Двигатель АЛ-31ПФ. Руководство - часть 302













1 - штуцер подвода топлива в бесштоковую полость от золотника

5

 (

96-А-73-

22-10-00А-000А-А,  рис.10

) для поворота закрылков ВНА КНД или от

золотника

8

 (

96-А-73-22-10-00А-000А-А,  рис. 9

) для лопаток НА КВД

2 - шарнир
3 - крышка
4 - корпус
5 - поводок

6 - штуцер подвода топлива в штоковую полость от золотника

5

 (

96-А-73-22-10-

00А-000А-А,  рис. 10

) для поворота закрылков ВНА КНД или от золотника

8



(

96-А-73-22-10-00А-000А-А,  рис. 9

) для лопаток НА КВД





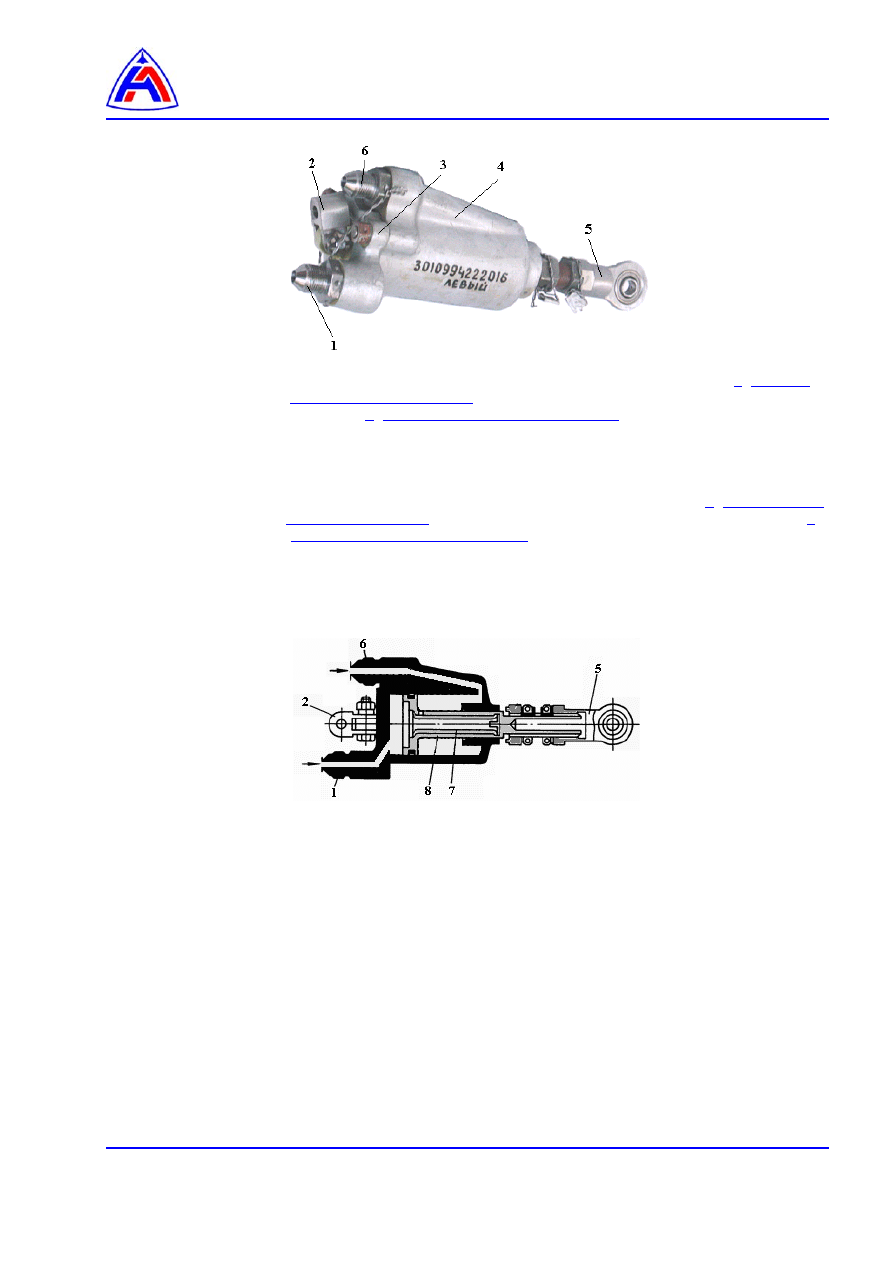

Рис. 2    Гидроцилиндр управления поворотными закрылками ВНА КНД  и

 поворотными лопатками НА КВД



1 - штуцер подвода топлива в бесштоковую полость от золотника регулятора

ВНА КНД   для поворота закрылков ВНА КНД или от золотника регулятора
НА КВД  для поворота лопаток   НА КВД

2 - шарнир
5 - поводок
6 - штуцер подвода топлива в штоковую полость от золотника регулятора ВНА

КНД для поворота закрылков ВНА КНД или от золотника регулятора НА КВД
для поворота лопаток НА КВД

7 - дефлектор
8 – шток




Рис. 3    Гидроцилиндр управления поворотными закрылками ВНА КНД и

 поворотными лопатками НА КВД













6 – кронштейн
7 – шарнир
8 - направляющая троса
9 - серьга
10 – рычаг





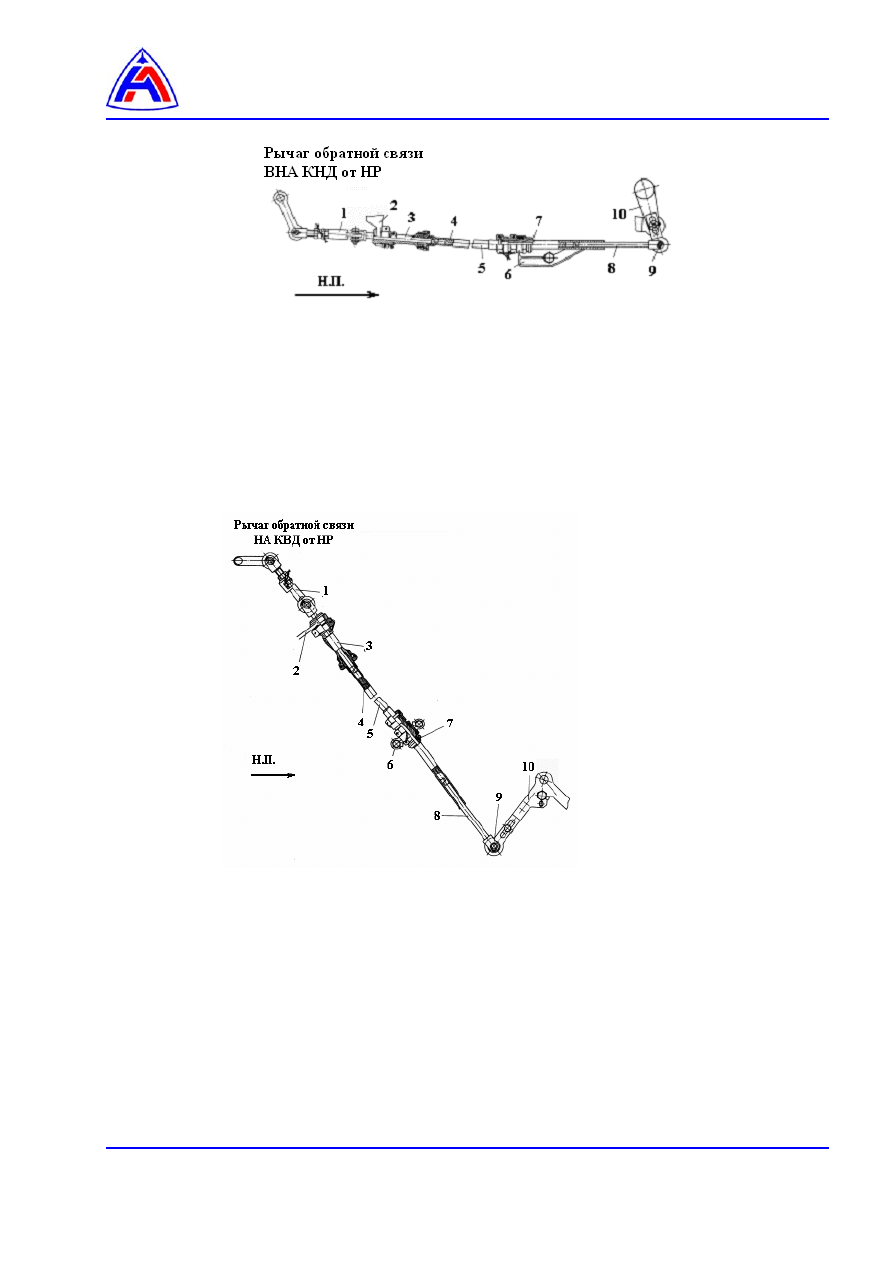

Рис. 4    Обратная связь ВНА КНД

























1 - тендер рычага обратной связи от НР
2 - кронштейн
3 - переходник
4 - трос
5 - труба
6 - кронштейн
7 - шарнир
8 - направляющая троса
9 - серьга рычага обратной связи от ГЦ




Рис. 5     Обратная связь НА КВД




1 – тендер
2 - кронштейн
3 - переходник
4 - трос
5 - труба
























1 – основание
2 – ротор
3 – корпус
4 – соединитель
5 – сельсин









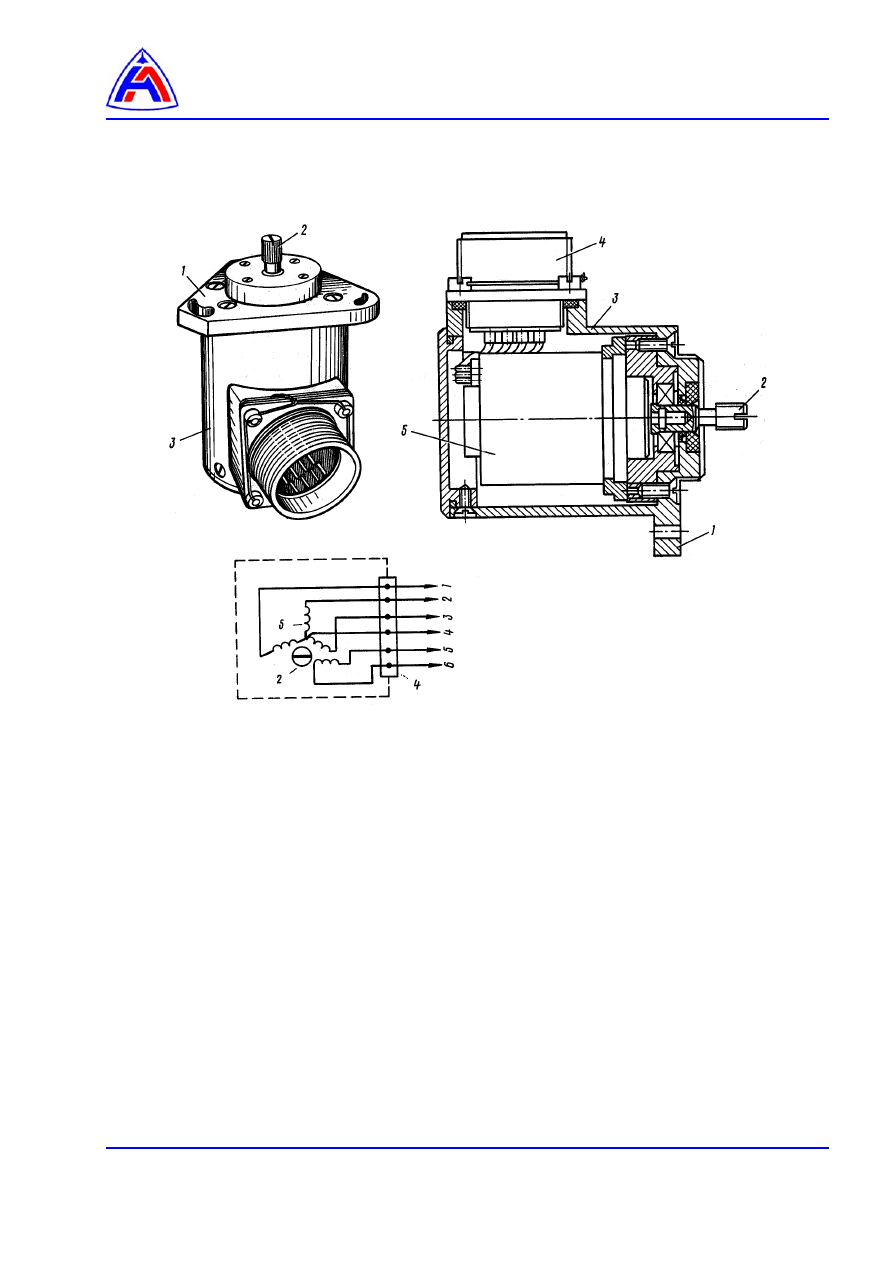

Рис. 6    Сельсин-датчик ДС-11В



Внешний вид и конструкция















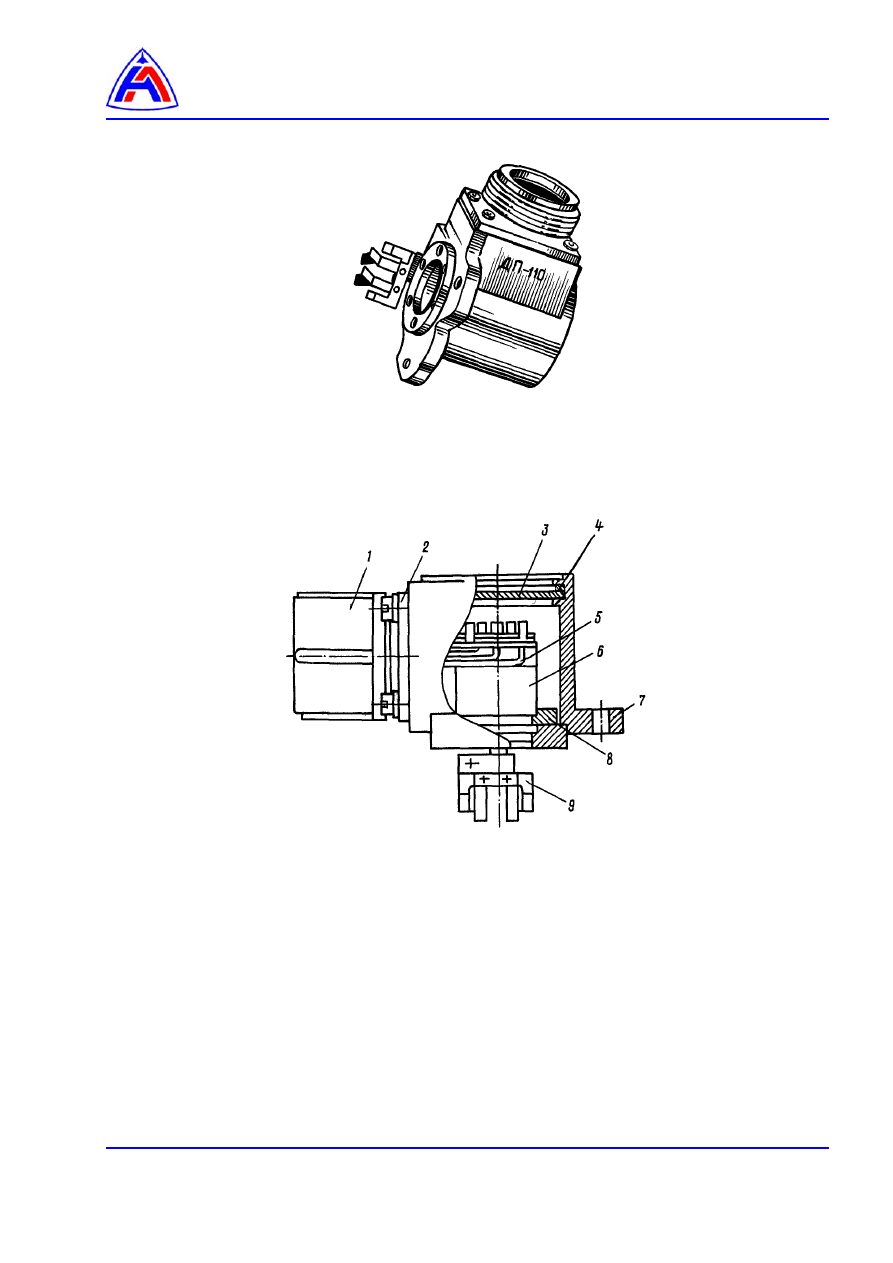

Рис.7    Датчик перемещения ДП-110. Общий вид










1 - заглушка
2 - соединитель
3 - пластина
4 - кольцо
5 - монтажный провод
6 - индукционный датчик узла 45Д-20-2
7 - основание
8 - пластина
9 - безлюфтовая муфта




Рис.8    Датчик перемещения ДП-110. Конструкция
