Система управления ВНА КНД и НА КВД.

Описание и работа

Содержание



1      Общие сведения ………………………………………………………………………………….

2





2

Описание………. ………………………………………………………………………………….

2



 3



Работа………………………………….. ………………………………………………………….

3

Перечень рисунков

 1

Гидроцилиндры поворота и датчики положения закрылков ВНА КНД И НА КВД……..

4



 2

Гидроцилиндр управления поворотными закрылками ВНА КНД и поворотными





лопатками НА КВД…………………………………………………………………………….....

5



 3

Гидроцилиндр управления поворотными закрылками ВНА КНД и поворотными





лопатками НА КВД ……………………………………………………………………………

5



 4

Обратная связь ВНА КНД……………………………………………………………………….

6



 5

Обратная связь НА КВД……………………………………………………………………......

6



 6

Сельсин датчик ДС-11В. Внешний вид и конструкция ………………………………….

7



 7

Датчик перемещения ДП-110. Внешний вид………………………………………………

8



 8

Датчик перемещения ДП-110. Конструкция…………………………………………….….

8





Ссылки:

Модули данных,

технические руководства

Название

96-А-73-22-10-00А-000А-А

Насос регулятор НР-31ВТ1  – описание и работа

96-А-73-45-00-00А-000А-А

Система предупреждения и ликвидации помпажа. Описание и работа.

96-А-72-00-00-00А-050А-А

Схемы монтажные гидравлические











1.

Общие сведения

Диапазон изменения углов (по лимбу) положения:
–

поворотных закрылков ВНА КНД….…………………..…от минус 30 до 0 градусов

–

поворотных лопаток НА КВД (по НА первой ступени) от минус 25 до (0±2) градусов

2.

Описание

2.1.

Система предназначена для изменения положения:
–

закрылков ВНА КНД по программе

α

1

 = f(

n

1пр

)

–

лопаток НА КВД по программе

α

2

 = f(

n

2пр

)

2.2.

Система состоит из:
–

регулятора ВНА КНД (

96-А-73-22-10-00А-000А-А,  рис. 10

)

–

регулятора НА КВД (

96-А-73-22-10-00А-000А-А,  рис. 9

)

–

гидроцилиндров поворота закрылков ВНА КНД (

рис. 1

)

–

гидроцилиндров поворота лопаток НА КВД (

рис. 1

)

–

механической обратной связи ВНА КНД (

рис. 4

)

–

механической обратной связи НА КВД (

рис. 5

)

–

трубопроводов (

96-А-72-00-00-00А-050А-А

)

–

датчиков положения ДП-110, ДС-11В (

рис. 6

,

7

,

8

).

2.3.

Количество гидроцилиндров:
–

поворота закрылков ВНА КНД ……………...... 2

–

поворота лопаток НА КВД .......………….…...... 2

–

Номинальный ход поршней гидроцилиндров:

–

ВНА КНД .…………………...………36,5 мм

–

НА КВД ...........…………………………36 мм

Гидроцилиндры    преобразуют  гидравлические  команды HP в  перемещение  колец  привода
закрылков ВНА КНД и лопаток НА КВД.

По  конструкции  гидроцилиндры  управления  поворотными  лопатками  НА  КВД  (

рис. 3

)  и

поворотными закрылками ВНА КНД аналогичны.

Гидроцилиндр  крепится  к  корпусу  двигателя  посредством  шарнира

2

  (

рис. 2

),  чтобы

исключить изгибные усилия на штоке.

Гидроцилиндры ВНА КНД устанавливаются на кронштейны

6

 (

рис. 1

), которые закрепляются

на корпусе третьей ступени КНД (диаметрально противоположно).

Гидроцилиндры НА КВД устанавливаются на кронштейны

15

 (

рис. 1

), которые закрепляются

на промежуточном корпусе (диаметрально противоположно).

2.4.

Рабочим телом в гидроцилиндрах является топливо, которое подводится от качающего узла
НР.

2.5.

Управление системой осуществляется автоматически регуляторами НР (НР и КРД для ВНА
КНД)  в  зависимости  от  режима  работы  двигателя  и  при  включении  систем  ликвидации  и
предупреждения  помпажа (

96-А-73-45-00-00А-000А-А

).

2.6.

Механическая обратная связь  передает сигнал фактического положения ВНА КНД и НА КВД
в HP, который  осуществляет по заданной программе регулирование ВНА КНД и НА КВД.

Обратная связь ВНА КНД и НА КВД на

рис. 4

,

5

 соответственно.

Обратная  связь  ВНА  КНД  и  НА  КВД  жестко  связана  одним  концом  через  рычаг

10

  с

механизмом поворота ВНА КНД и НА КВД, а вторым концом подсоединяется  через тендер

1



к рычагу обратной связи на HP.









Рычаг

10

 другим концом передает через тягу перемещение на датчики положения ДП и ДС

ВНА КНД и НА КВД.

Трос

4

  перемещается  внутри  трубы

  5

,  а  к  серьге

9

  и  тендеру

1

  подсоединяется  через

направляющие

8

.

Обратная  связь  ВНА  КНД  и  НА  КВД  кронштейном

6

  закрепляется  на  верхнем  переднем

корпусе наружного контура, а кронштейном

2

 – на корпусе НР.

3.

Работа

При  перемещении  РУД  (на  увеличение

n

2

)  или  при  уменьшении  температуры  воздуха  на

входе в двигатель, увеличивается

n

2пр





Топливо от регуляторов ВНА КНД и НА КВД по сигналу формирователя программы по

n

2пр



поступает  в  штоковые  полости  гидроцилиндров  ВНА  КНД  и  бесштоковые  полости
гидроцилиндров НА КВД.

Поршни  со  штоками  гидроцилиндров  ВНА  КНД  втягиваются  в  гидроцилиндр,  а  поршни  со
штоками гидроцилиндров   НА  КВД - выдвигаются согласно программе регулирования.

При увеличении

n

2пр

 закрылки ВНА КНД и лопатки НА КВД поворачиваются в направлении

увеличения расхода воздуха через двигатель.

При максимальных

n

пр

 штоки гидроцилиндров ВНА КНД полностью втянуты, а штоки НА КВД

- полностью выдвинуты.

Закрылки  ВНА  КНД  и  лопатки  НА  КВД  находятся  в  положении 0°…3° (в  соответствии  с
данными формуляра).

При  полностью  выдвинутых  штоках  гидроцилиндров  ВНА  КНД  и  втянутых  штоках
гидроцилиндров НА КВД, закрылки ВНА КНД находятся в положении минус 30°, а лопатки НА
КВД - в положении минус 25°.
Это соответствует минимальным

n

пр

 и малому расходу воздуха через двигатель.

Сигналы  положения  закрылков  ВНА  КНД  и  лопаток  НА  КВД  механическими  обратными
связями  передаются  регуляторам  направляющих  аппаратов  в HP, а  через  датчики
положения ДП  - в КРД.

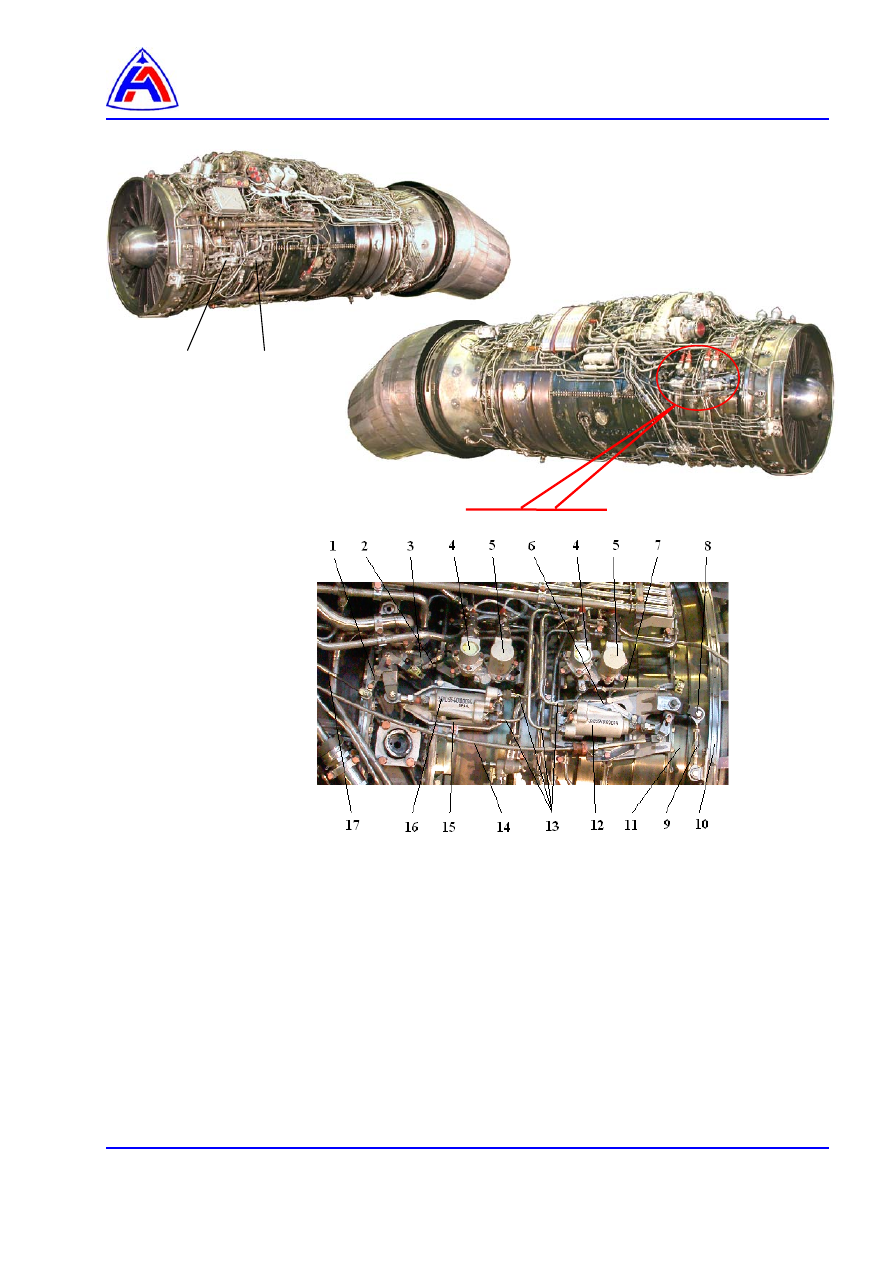

12              16











































10 - кольцо привода закрылков ВНА КНД
11 - корпус КНД
12 - гидроцилиндр поворота закрылков ВНА
КНД
13 - трубопроводы подвода топлива к
гидроцилиндрам
14- - обратная связь от закрылков ВНА КНД к
HP
15 - кронштейн крепления гидроцилиндра
16 - гидроцилиндр поворота НА КВД
17 - обратная связь от НА КВД к HP



Рис. 1    Гидроцилиндры поворота и датчики

положения закрылков ВНА КНД И НА КВД

1 - рычаг
2 - тяга
3 - промежуточный корпус
4 - датчик положения ДП-110
5 - датчик положения ДС-11В
6 - кронштейн крепления

гидроцилиндров

7 - тяга
8 - рычаг
9 - тяга
