РТФ-31АТ1 – правила  хранения и транспортирования.

Содержание



Хранение ……………………………………………………………………………………………..…..

1





1

Общая часть…….. ………………………………………………………………………………

1



 2

Срок службы и хранения……… ………………………………………………………………

1



 3

Хранение агрегата в складских помещениях………………………………………………

1



 4

Требования к хранению в складских помещениях…………………………………………

2



 5

Хранение агрегата на площадках………………….…………………………………………

2



 6

Контроль агрегата в процессе хранения…………..…………………………………………

3





Транпортирование ………………………………………………………………………………..…..

3





7

Общая часть…….. ………………………………………………………………………………

3



 8

Транспортирование агрегата отдельно от двигателя ……………………………………

3



 9

Транспортирование агрегата, установленного на двигателе …………………………

3



 Перечень рисунков

 1

Ящик для транспортировки и хранения агрегата……………………………………………

4



Хранение

1.

Общая часть

1.1.

Хранить  агрегат  разрешается  в  складских  помещениях,  на  открытых  площадках  и  на
двигателе.

1.2.

Агрегат можно хранить только в законсервированном состоянии.

1.3.

Запрещается хранение агрегатов, газов и химикатов в одном помещении.

1.4.

При  хранении  агрегата  в  транспортировочной  таре  (

рис. 1

)  необходимо  обеспечить

возможность его осмотра (см.

п. 6

).

2.

Срок службы и хранения

2.1.

Срок службы агрегата, не менее………………………….......................................... 12 лет

2.2.

В пределах указанного срока службы допускается:

–

сохранять в упаковке поставщика агрегата

–

на складе пользователя (в отапливаемом складском помещении) ………до 10 лет

Примечание: Указанные сроки хранения гарантируются при условии целостности упаковки.

3.

Хранение агрегата в складских помещениях

3.1.

Хранить  агрегат  можно  в  отапливаемых  и  не  отапливаемых  складских  помещениях.
Агрегаты в  отапливаемых  складских помещениях  разрешается  хранить  или  в  таре  завода-
поставщика    или  без  тары;  в  не  отапливаемых  складских    помещениях –  только  в  таре
завода-поставщика.

Не разрешается хранить агрегат без тары на полу.

3.1.1.

Отапливаемые  складские  помещения  должны  хорошо  вентилироваться.  Относительная
влажность    воздуха  в      помещении  склада    должна    быть    не    выше 70%.  Допускается
кратковременное    повышение  относительной    влажности    до 80%. Температура  воздуха
должна  быть  не  ниже +10 °С  и    не  выше +35 °С.  Резкое  колебание    температуры  не
допускается.  Температуру  и  относительную  влажность    определять  ежедневно  с  помощью







самопишущих  автоматических  устройств.  Полы

В

помещениях  должны  бытъ  деревянные

крашеные,  бетонные  или    асфальтированные.  Цементные  или  земляные  полы  не
допускаются. Стены и потолок должны быть отштукатурены и окрашены.



Помещение склада должно быть защищено от проникновения в него атмосферных осадков
и отделено от наружного двора тамбуром.



Разгрузку  и  погрузку  агрегатов  производить  непосредственно  в  тамбуре  или  на  крытых
площадках. Хранение в тамбуре не допускается.



Агрегаты,  предназначенные  для  хранения  в  отапливаемом  помещении,  перенести  во
вспомогательное  помещение,  где  они  принимают  температуру  помещения.  После
выравнивания температуры агрегат в таре вынести в складское помещение.

3.1.2.

Помещение  не  отапливаемого  склада  должно  содержаться  в  полной  технической
исправности:  стены  и  кровля  должны  быть  плотными,  полы  исправными,  двери  и  окна
плотно  закрывающимися.  Стены  и  потолок  помещения  должны  быть  отштукатурены  и
окрашены.



Склад должен иметь естественную или принудительную вентиляцию.



В  сухую  погоду    помещение  периодически  проветривать,  создавая  сквозняки.  Полы    в
складе  должны  быть  деревянными,  асфальтированными  или  бетонными.  Цементные  полы
не  допускаются.  Помещение    склада  должно  быть  защищено  от  проникновения  в  него
атмосферных  осадков  и  отделено  от  наружного  двора  тамбуром.  Разгрузку  и  погрузку
агрегатов производите в тамбуре или на крытых площадках.



Разгрузка  на  открытых  площадках  воспрещается.  Хранение  агрегатов  в  тамбуре  не
допускается.

3.2.

Ящики с агрегатами, прибывшие на склад, очистите в тамбуре от пыли и грязи.

4.

Требования к хранению в складских помещениях.

4.1.

Агрегаты  укладывать  на  стеллажи  или  стойки,  которые  изготовить  по  стандартным
чертежам.  Стеллажи  должны  быть    металлическими  или  из  дерева,  имеющего  влажность
18%.



Полки  деревянных  и  металлических  стеллажей  окрашивать  масляной  или  графитовой
эмалью и постоянно содержать в чистоте.



Между стеллажами и стенами оставлять проход шириной 0,4…0,5 м. Агрегаты, хранящиеся
на  стеллажах,  предохранять  от  прямого  попадания  солнечных    лучей  и  пыли.  Перевозить
агрегаты  из  одного  склада  в  другой    по  улице  следует  в  закрытой  таре  или    под
непромокаемым  брезентом.

5.

Хранение агрегата на площадках.

5.1.     Площадки для хранения агрегатов оборудовать на сухих  не  затопляемых водой участках,

которые  очищены  от  травы  и  мусора.  Площадки  должны  иметь      дренажные    устройства  и
специальные  подставки  для  предохранения    агрегатов  от    попадания  воды  и  обеспечения
вентиляции нижней части  ящика. Высота  подставок не менее 0,3 м от поверхности грунта.



Необходимо  следить,  чтобы  под  ящиками  не  скапливалась  вода,  и  чтобы  дренажные
устройства работали исправно.

5.2.

Ящики  с  агрегатами  устанавливать на  подставке  так,  чтобы  была  обеспечена  возможность
свободного доступа к ним для проведения  наблюдений.



При обнаружении на крышке ящика воды её следует удалить.

5.3.

В  случае  хранения  агрегатов  на  площадках  под  навесом,  последний    может  быть  сделан
любой  конструкции  и  из  любого  строительного    материала.  Конструкция    навеса  должна
защищать  хранящиеся  ящики  с  агрегатами  от  прямого  воздействия солнечных лучей и







обеспечить  сток  воды  в  дренажные  канавы.  Расстояние  между  устанавливаемыми  на
хранение ящиками и крышей навеса   должно быть не менее 0,5 м.

5.4.

Агрегаты  на  площадках  (под навесом или без)  хранить в таре завода-поставщика.

5.5.

В  течение  установленного  гарантийного  срока  хранения  разрешается    перемещение
агрегата с открытой площадки в складское помещение и  наоборот.

6.

Контроль агрегата в процессе хранения.

6.1.

Тара,  в  которую  упакован  поступивший  на  хранение  агрегат,  должна  быть  подвергнута
внешнему  осмотру.  Деревянный  ящик  не  должен    иметь  щелей,  трещин  и  разрывов
рубероида. Обнаруженные  дефекты устранить до начала  хранения агрегата на площадке.

6.2.

Агрегаты  размещать  на  хранение  так,  чтобы  было  возможно  проверять    состояние
силикагеля-индикатора  через  смотровые  окна.  Цвет  силикагеля-индикатора  на  агрегатах,
которые ставят на хранение, должен быть синим или фиолетовым.

6.3.

При  полном  порозовении  силикагеля-индикатора  производите  замену    силикагеля-
осушителя, размещенного на агрегате, или вновь упакуйте    агрегат.

6.4.

Осмотр  агрегата  должен  производиться  через  каждые 6 месяцев  (при  хранении  его  в
складском  помещении)  и  через  каждые 3 месяца    (при  хранении  на  площадке)  в  течение
всего срока хранения.

6.5.

В книгу осмотра и контроля записывать:
–

дату установки агрегата на хранение

–

дату каждого перемещения агрегата в течение всего срока  хранения из условия



хранения в помещении склада и обратно.

Транспортирование

7.

Общая часть

1.1.

Агрегат  допускается  транспортировать  железнодорожным,  автомобильным,  воздушным  и
водным транспортом.

1.2.

Транспортировка агрегата разрешается как отдельно от двигателя, так и в установленном на
двигателе состоянии.

8.

Транспортирование агрегата отдельно от двигателя.

2.1.

Агрегат  отдельно  от  двигателя  перевозить  в  таре  завода-изготовителя.  Необходимо
надежно,  надежно  закрепить  агрегат  в  таре  от  перемещений.  Тара  должна    гарантировать
агрегат  от повреждений во время транспортирования.

2.2.

При  транспортировании  агрегат  укомплектовать  в    соответствии  с  состоянием  поставки:
предохранительные    транспортировочные      колпачки      и    заглушки    законтрены    и
опломбированы.

2.3.

При  транспортировании,  а  также  во  время  погрузки  (разгрузки)  соблюдать    меры
предосторожности в соответствии с маркировкой  и надписями на таре.

2.4.

При  обнаружении  на  таре  вмятин  или  пробоин  снять  крышку  тары,  осмотреть  состояние
внутренней обивки тары. Если дефекты тары  являются следствием падения тары, вопрос о
допуске агрегата к  эксплуатации решается представителем завода-изготовителя.

9.

Транспортирование агрегата, установленного на двигателе.

3.1.

При  транспортировании  агрегата,  установленного  на  двигателе,   руководствоваться
требованиями РЭ на двигатель.






















1 – Ящик

                                                                2 – Крышка ящика
                                                                3 – Ручка ящика
                                                                4 – Болт крепления крышки
                                                                5 – Гайка
                                                                6 – Проволока контровочная
                                                                7 – Пломба

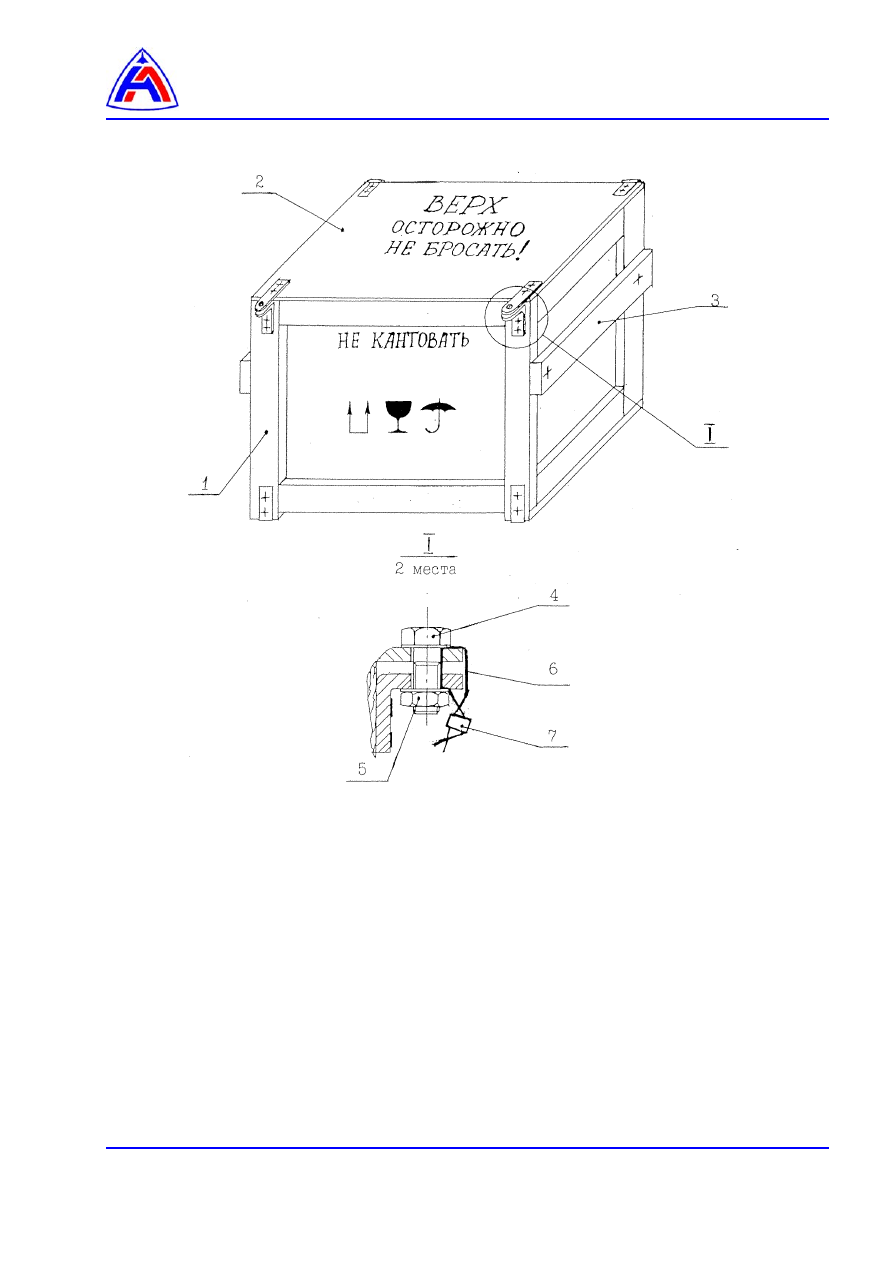

                                      Рис. 1  Ящик для транспортировки и хранения  агрегата.
