Двигатель АЛ-31ПФ. Руководство - часть 303









Гидроцилиндр ВНА КНД. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования………………………………………………………………..………

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2

 1



Подготовительные работы………………………………………………………………………

2



 2



Демонтаж………………………………….. ………………………………………………………

2



 3



Монтаж………………………………….. …………………………………………………………

3



 4



Заключительные работы……………….. ………………………………………………………

3



Перечень рисунков

 1



Гидроцилиндр ВНА КНД. Демонтаж и монтаж ….............................................................

4



Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

Предварительные требования

Требуемые условия:

Наименование

Модуль данных

Самолет должен быть безопасен для проведения
обслуживания



Электросистема  должна  быть  безопасна  для
проведения обслуживания



Вспомогательное оборудование

Номенклатура

Идентификационный номер

Количество

Гидроустановка ГУ-3

1

шт.

АРМ ДК-30 (СД)

1

шт.









Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шплинт  1,6х20-210  ГОСТ 397-79



2 шт.

Салфетки х/б





Проволока  контровочная ГОСТ 18143-72

0,8-ТС-12Х18Н10Т




0,8 м

Плёнка полиэтиленовая ГОСТ 10354-82



0,1 м

2



Шпагат технический ГОСТ 17308-88



0,5 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

Гидроцилиндр 104.10.12.000-01



(по потребности)

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Произведите демонтаж двигателя с самолета (

96-А-72-00-00-00А-920А-А

).

1.2.

Осмотрите подлежащий  установке гидроцилиндр.

1.3.

Со штуцеров гидроцилиндра перед установкой на двигатель снимите заглушки.
Вылейте из него масло.
Закройте штуцера заглушками либо полиэтиленовой пленкой и обвяжите шпагатом.

1.4.

Подключите гидроустановку ГУ-3  к двигателю для перекладки ВНА КНД (

96-А-72-00-00-03А-

330А-А

).

1.5.

Переместите шток гидроцилиндра с помощью гидроустановки ГУ-3 в полностью выдвинутое
положение.

1.6.

Замерьте  и  запишите  размер  “

n

”  между  упорной  гайкой

7

  (

рис. 1

)  и  корпусом

8



гидроцилиндра.

2.

Демонтаж.

 2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А



2.2.

Расконтрите подлежащие демонтажу соединения.

2.3.

Отвинтите гайки трубопроводов

11 и 12

 подвода топлива к гидроцилиндру.

Свободные концы трубопроводов закройте полиэтиленовой пленкой и обвяжите шпагатом.









2.4.

Отвинтите  гайки  крепления  пальцев

3 и 15

.

Снимите шайбы

4 и 14

.

2.5.

Извлеките пальцы:
–

2

 - соединяющий поводок

1

 штока гидроцилиндра с рычагом

5



–

13

 - соединяющий шарнир

10

 гидроцилиндра с кронштейном

9.



Снимите гидроцилиндр.

3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

Развяжите шпагат и снимите полиэтиленовую пленку с концов трубопроводов.
Отвинтите заглушки со штуцеров гидроцилиндра.

3.3.

Установите гидроцилиндр на двигатель.

3.4.

Установите шарнир

10

 гидроцилиндра в проушину кронштейна

9

.

Закрепите пальцем

13

.

Установите шайбу

14

.

Завинтите гайку

15

. Законтрите.

3.5.

Подстыкуйте  трубопроводы

11 и 12

 к штуцерам подвода топлива к гидроцилиндру.

Завинтите гайки. Законтрите.

3.6.

Выдвиньте  полностью шток гидроцилиндра с помощью гидроустановки ГУ-3.

3.7.

Замерьте  размер “

n

” между упорной гайкой

7

 и корпусом

 8

 гидроцилиндра.

Сравните замеренный размер с записью

п. 1.6

.

При расхождении, требуемый  размер отрегулируйте гайкой

 6

 и упорной гайкой

 7

 на штоке

гидроцилиндра. Законтрите.

Примечание.  После регулировки разность размеров “

n

” по двум гидроцилиндрам не более

0,1 мм.

3.8.

Подсоедините поводок

 1

 штока гидроцилиндра к рычагу

 5

.

Установите палец

2

.

На палец установите шайбу

4

.

На палец  навинтите гайку

 3

. Законтрите.

4.

Заключительные работы

4.1.

Отключите гидроустановку ГУ-3 от двигателя  (

96-А-72-00-00-03А-330А-А

).

4.2.

Произведите монтаж двигателя на самолет  (

96-А-72-00-00-00А-920А-А

).

4.3.

Произведите заполнение топливной системы фильтрованным топливом (

96-А-72-00-00-00А-

230А-А

).

4.4.

Откройте перекрывной кран топливной системы самолета (РЭ самолета).

4.5.

Удалите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.6.

Подсоедините АРМ ДК-30 (СД)

4.7.

Произведите опробование двигателя  (

96-А-72-00-00-01А-340А-А

).

Проверьте герметичность соединений трубопроводов топливной системы.

4.8.

Отсоедините АРМ ДК-30 (СД)

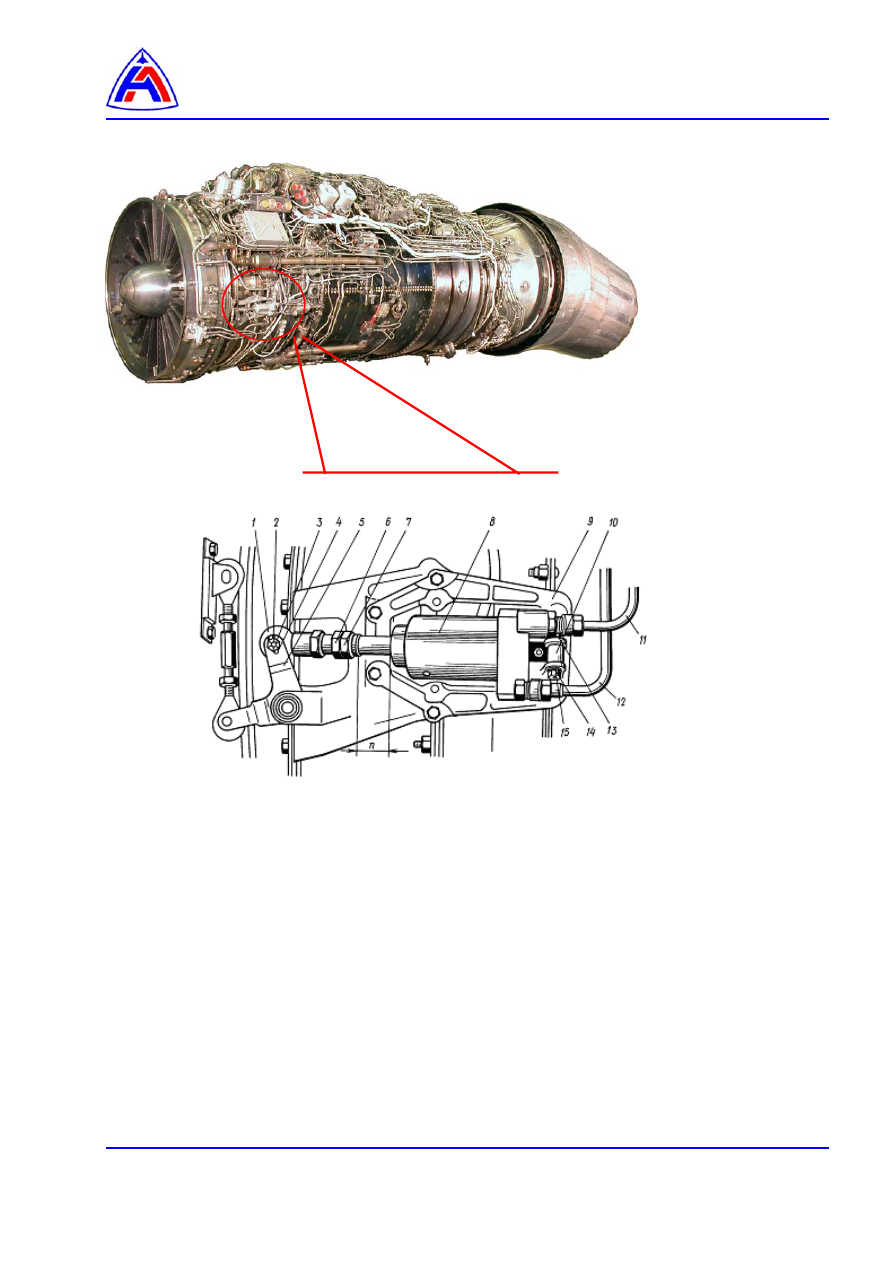

1 -  поводок

2, 13  -  палец
3, 15  -  гайка
4, 14  -  шайба

5  -  рычаг
6   -  гайка
7   -  гайка упорная
8   -  корпус гидроцилиндра
9   -  кронштейн

10   -  шарнир гидроцилиндра
11  -  трубопровод подвода топлива к гидроцилиндру




Рис. 1  Гидроцилиндр ВНА КНД.  Демонтаж и монтаж
