Двигатель АЛ-31ПФ. Руководство - часть 306



Система предупреждения и ликвидации помпажа.

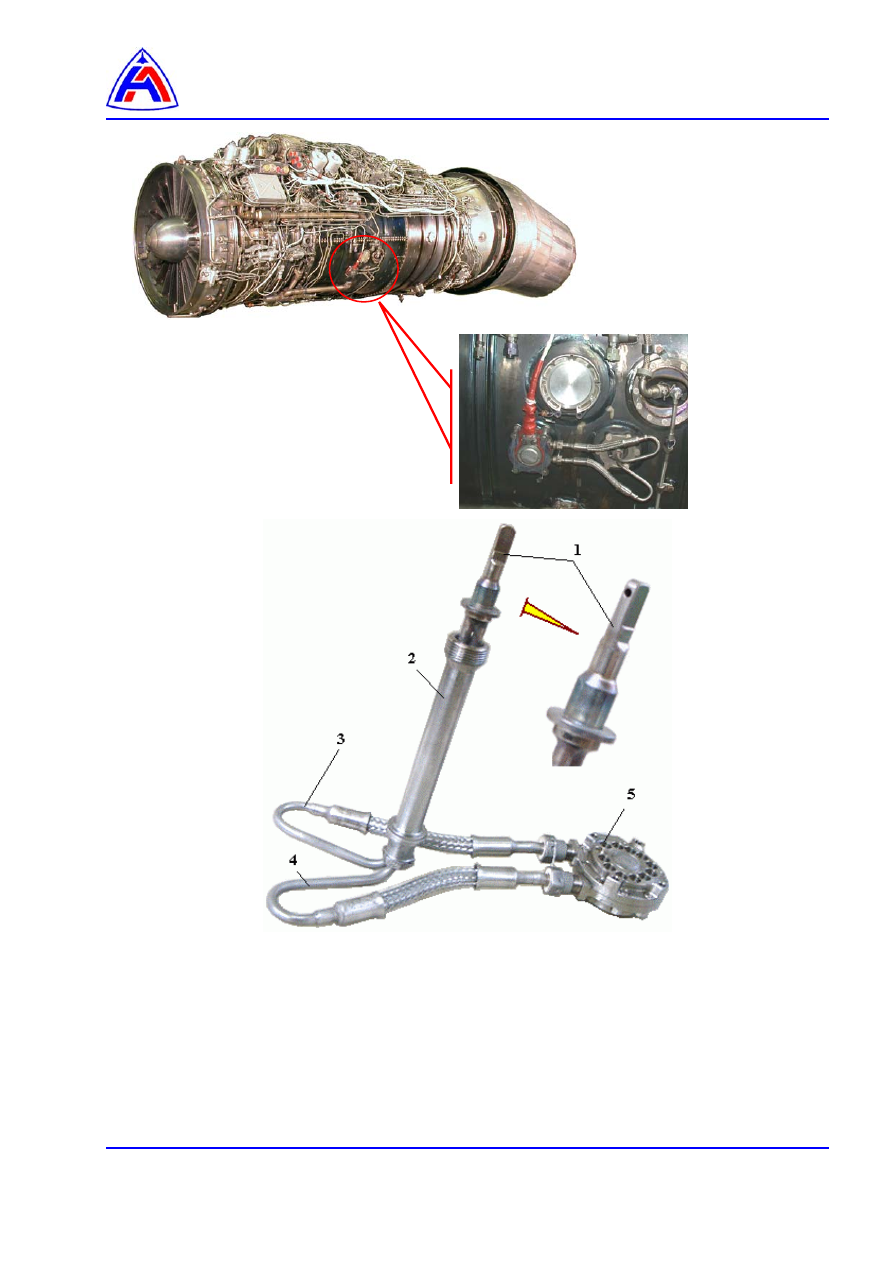

1 - наконечник
2 - корпус
3 - трубопровод подвода воздуха давлением Р

2



4 - трубопровод подвода воздуха давлением Р

2

*

5 – сигнализатор помпажа


Рис. 2     Сигнализатор помпажа трансформаторный (СПТ-88-2,2У)



Система предупреждения и ликвидации помпажа.

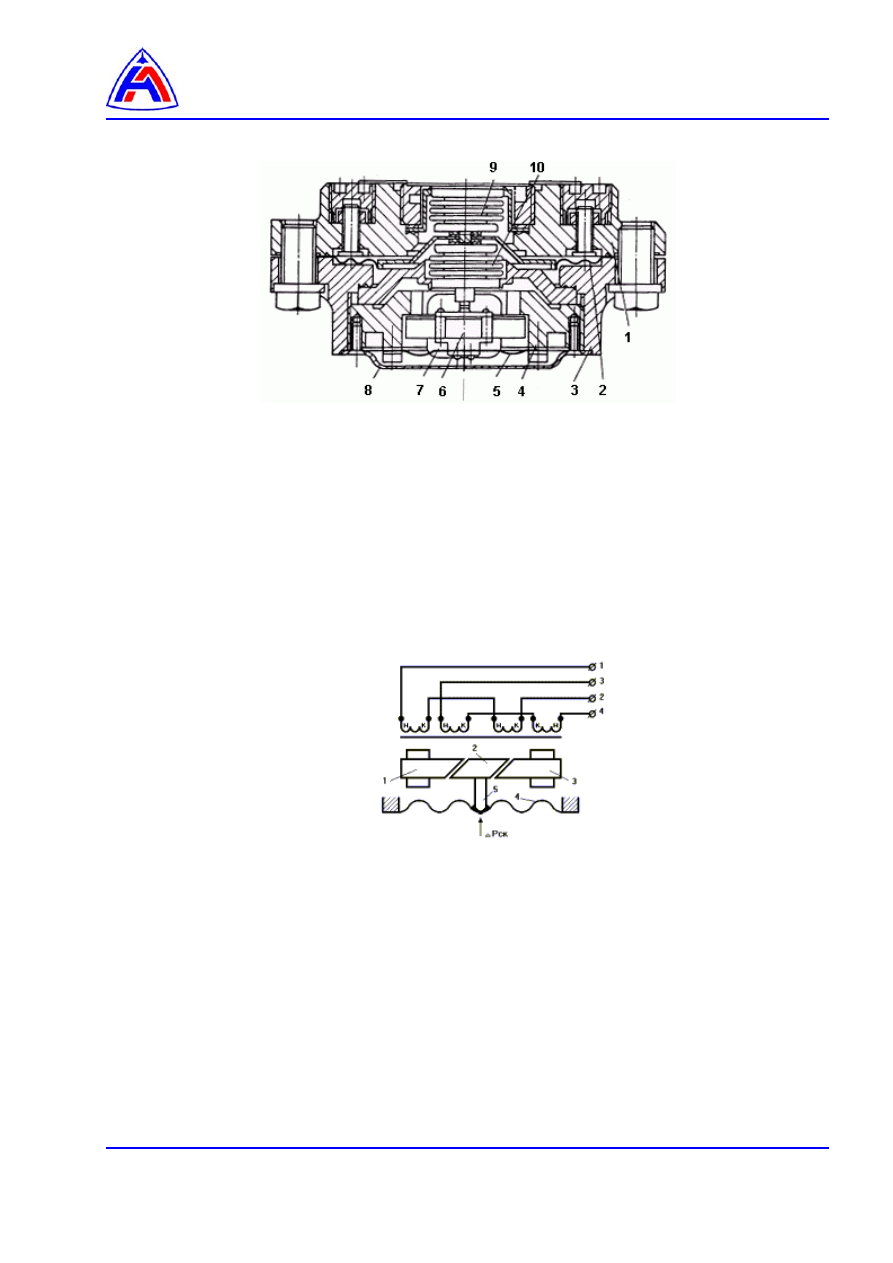

1 – корпус
2 – мембрана
3 - корпус
4 - плата
5 - возвратная пружина
6 - якорь
7 - катушка с сердечником
8 - крышка
9, 10 – сильфоны




Рис. 3    Сигнализатор помпажа трансформаторный









1 - сердечник катушки
2 - якорь
3 - сердечник катушки
4 - мембрана
5 – шток




Рис. 4     Сигнализатор помпажа трансформаторный

(принцип действия)





Сигнализатор помпажа трансформаторный (СПТ-88-2,2У).







Сигнализатор помпажа трансформаторный (СПТ-88-2,2У).

Демонтаж и монтаж

Содержание



Ссылки ……………………………………………………………………………………………..….

1





Предварительные требования………………………………………………………………..……

1





Требуемые условия …………………………………………………………………………...

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия …………………...

2







Запасные части …………………………………………………………………………….…..

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура ………………………………………………………………………………………….…….

2

 1



Подготовительные работы……………………………………………………………………

2



 2



Демонтаж………………………………….. ……………………………………………………

2



 3



Монтаж………………………………….. ………………………………………………………

3



 4



Заключительные работы……………….. ……………………………………………………

3



Перечень рисунков

1



Насадок датчика сигнализатора помпажа. Демонтаж и монтаж
Сигнализатор помпажа СПТ-88-2,2У. Демонтаж и монтаж

.......................................

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-340А-А

Проверка  и  регулировка  КРД-99Б  на  неработающем  двигателе  (после
замены или при поиске неисправностей регулятора)

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

Предварительные требования

Требуемые условия:



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

АРМ ДК-30(СД)

1

Пульт ПНП-132Б-1 (из состава АРМ ДК)

1





Сигнализатор помпажа трансформаторный (СПТ-88-2,2У).







Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Лента ЛЭТСАР КФ-0,5 ТУ 38-103171-80

1 группа




3,0 м

Проволока  контровочная ГОСТ 18143-72

0,6 ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,5 м
0,2 м.

Плёнка полиэтиленовая ГОСТ 10354-82



0,1 м

2



Шпагат технический ГОСТ 17308-88



1,0 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

Сигнализатор помпажа трансформаторный
(СПТ-88-2,2У) (при замене)




1 шт.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Откройте люк для доступа к сигнализатору помпажа  (

30-И-11-22-00-00А-031А-А

).

1.2.

Подготовьте  сигнализатор, который   подлежит  установке, в соответствии с паспортом  и РЭ
на него.

2.

Демонтаж (

рис. 1

).

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А



2.2.

При демонтаже электрических соединителей руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А,  96-А-70-70-00-04А-920А-А,  96-А-70-70-00-00А-

730А-А

.

2.3.

Снимите обмотку с соединителя.
Расконтрите  соединения подлежащие  разъединению.

2.4.

Закройте свободные концы трубопроводов, розетку и вилку соединителя заглушками либо
полиэтиленовой пленкой, которую обвяжите  шпагатом.

2.5.

Разъедините соединитель

9

 (

рис. 1

) датчика.

2.6.

Отвинтите гайки

10

 трубопроводов насадка приемника давления воздуха.

2.7.

Отвинтите винты

12

 крепления сигнализатора. Снимите сигнализатор
