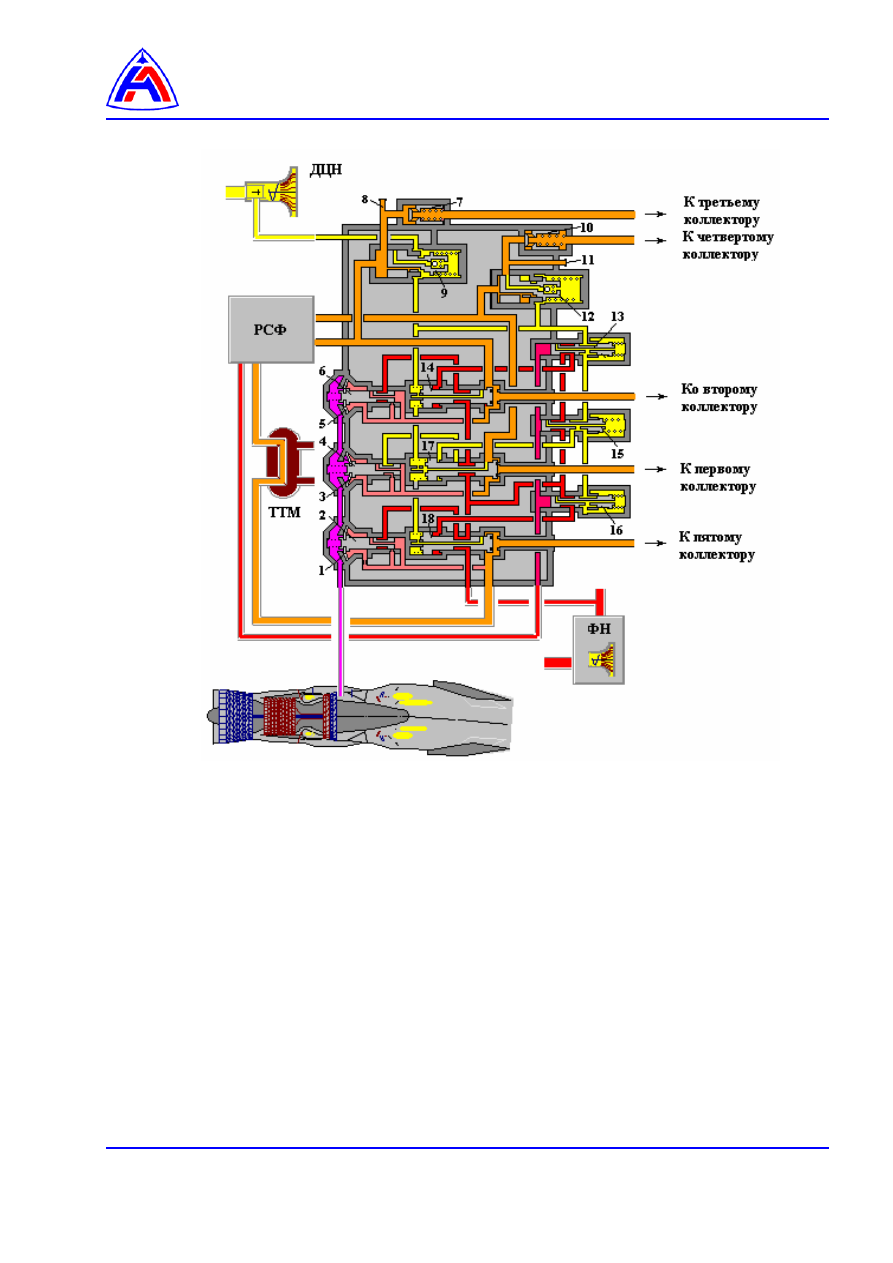

1 - мембрана
2 - клапан перепада пятого (пускового) коллектора
3 - мембрана
4 - клапан перепада первого коллектора
5 - мембрана
6 - клапан перепада второго коллектора
7 - отсечной клапан третьего коллектора
8 - штуцер консервации
9 - распределительный клапан второго и третьего коллекторов
10 - отсечной клапан четвертого коллектора
11 - штуцер консервации четвертого коллектора
12 - распределительный клапан первого и четвертого коллекторов
13 - командный золотник второго коллектора
14 - отсечной клапан второго коллектора
15 - командный золотник первого коллектора
16 - командный золотник пятого (пускового) коллектора
17 - отсечной клапан первого коллектора
18 - отсечкой клапан пятого (пускового) коллектора.



Рис. 2.    Распределитель форсажного топлива (принцип действия).







РТФ-31АТ1 -  технология обслуживания.

Содержание



Ссылки ………………………………………………………………………………………..……..….

1



Предварительные требования………………………………………………………………….........

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2



Процедура …………………………………………………………………………………………..…..

2

 1

Общие сведения……………………………………………………..….………………….……

2

 2

Распаковывание агрегата……………………………………………………………….……..

2



 3

Расконсервация агрегата …………………………………………..….………………….……

3

 4

Консервация и упаковывание агрегата…………….………………………………….……..

4



 5

Монтаж и демонтаж агрегата …………………………………………….……………………..

8

Перечень рисунков

 1

Схема закрепления агрегата в таре…………………………………………………………

10



Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя (ВКА).

96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя (ВКА).

96-А-72-00-00-00А-800А-А

Двигатель – Хранение

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА)



с прокруткой роторов.

96-А-72-00-00-02А-810А-А

Наружная консервация двигателя (ВКА).

96-А-73-23-30-00А-800А-А

РТФ-31АТ1 – правила хранения и транспортирования.

96-А-73-23-30-00А-000А-А

РТФ-31АТ1 – описание и работа.

96-А-73-23-00-02А-920А-А

Распределитель форсажного топлива (РТФ). Демонтаж и монтаж

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя.

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пломбир



1

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель  ТУ 38.401-67-108-92



по требованию

Нефрасы С 50/170, С2 80/120, СЗ 80/120



по требованию

Топливо





по требованию







Номенклатура

Идентификационный номер

Количество

Масло МС-8П ОСТ 38 01163-78



по требованию

Масло ИМП-10 ТУ 38.101.1299-90





по требованию

Смазка пушечная ГОСТ 19537-83



по требованию

Хладон 113 ГОСТ 23844-79



по требованию

Бумага парафинированная БП-3   ГОСТ 9569-79



по требованию

Бумага телефонная КТ-50   ГОСТ 3553-87



по требованию

Пленка  полиэтиленовая I50...200 мкм

ГОСТ 10354-82





по требованию

Парафин марок А, Б, Г, Д   ГОСТ 23683-89



по требованию

Церезин марок 67, 75, 80   ГОСТ 2488-79



по требованию

Восковой сплав ЦПНС~30-5    ТУ 13Б-03-11-68

по требованию

Салфетки х/б



по требованию

Шпагат технический  ГОСТ 17308-88



по требованию

Проволока  0,6-ТС-I2XI8H10T   ГОСТ 18143-72



по требованию

Пломба   ОСТ 1 10067-71



по требованию

Силикагель-осушитель КСМ и ШСМ (кусковой и
гранулированный)   ГОСТ 3956-76



по требованию

Запасные части: нет.

Условия обеспечения безопасности:

Модули

данных/технические

руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура:

1.

Общие сведения.

1.1.

В период эксплуатации выполняйте



следующие работы:

–  распаковывание и расконсервация

–

консервация и упаковывание



–

монтаж и демонтаж агрегата





Технология  выполнения  указанных  работ  изложена  в технологических  картах.

1.2.

Агрегаты могут быть законсервированы и упакованы на сроки хранения:

−  до двух лет
−  до десяти лет.

2.

Распаковывание агрегата:

–

осмотрите транспортировочный ящик. Повреждения ящика не допустимы. Проверьте

наличие контровки и пломбы.

–

снимите контровку и стальную окантовочную мягкую ленту

–

откройте крышку ящика







–

извлеките  полиэтиленовый  пакет  с  паспортом  и  упаковочным  листом  и  картонную

коробку с агрегатом

–

если агрегат упакован на срок хранения до 2 лет:

•

вскройте коробку

•

извлеките агрегат и снимите с него упаковочную бумагу

•

отверните гайки крепления и снимите агрегат с подставки

−

если агрегат упакован на срок хранения до 10 лет:

•

вскройте картонную коробку

•

извлеките вторую картонную коробку, упакованную в полиэтиленовый чехол

•

отрежьте верхний или боковой шов чехла

•

извлеките картонную коробку и вскройте ее

•

достаньте агрегат из коробки

•

удалите силикагель-осушитель и снимите с агрегата упаковочную бумагу

•

отверните  гайки крепления. Снимите  агрегат  с подставки.

−

вскройте пакет с паспортом и упаковочным листом

−

сверьте номер агрегата с номером в паспорте. Номер должен совпадать.

−

по  упаковочному  листу  проверьте  комплектность  поставки.  В  случае  обнаружения
недокомплекта сообщите на завод изготовитель.

3.

Расконсервация агрегата.



ВНИМАНИЕ!

РАСКОНСЕРВАЦИЮ АГРЕГАТА ПРОИЗВОДИТЕ НЕ РАНЕЕ,





ЧЕМ ЗА 48 ЧАСОВ ПЕРЕД УСТАНОВКОЙ АГРЕГАТА НА





ДВИГАТЕЛЬ.





3.1.

Общие требования:



При  наружной  расконсервации  не  снимать  предохранительные колпачки и



транспортировочные заглушки со штуцеров.



Для промывки поверхностей агрегата при расконсервации применяйте:

−  бензин-растворитель (уайт-спирит),
−  нефрасы С 50/170, С2 80/120, СЗ 80/120 с антистатической присадкой "Сигбол".
−  топлива, на которых предусмотрена эксплуатация двигателя.



Допускается применение хладона-113 для промывки наружных поверхностей.



Промывку поверхностей агрегата производите чистыми жидкостями.

3.2.

Расконсервация агрегата для установки на двигатель:



Для установки на двигатель произведите наружную расконсервацию агрегата:

−

удалите  консервирующую  смазку  с  агрегата  бензином,  растворителем  или
топливом с   помощью салфетки или кисти. Допускается удалять смазку горячим
маслом  с  температурой  не  выше 80 °С  с  последующей  обмывкой  топливом  и
просушкой.

−  протрите насухо поверхность агрегата чистой сухой салфеткой.
