2.2.5.

Отсечной клапан

10

 четвертого коллектора.

Отсечной  клапан

10

  четвертого  коллектора  предназначен  для  обеспечения  герметичности

четвертого коллектора на режимах, когда  коллектор не включен.

В состав клапана входят:

–

плоский клапан

–

упор, имеющий резиновое уплотнение

–

пружина

2.2.6.

Распределительный клапан

9

 третьего коллектора.

Распределительный клапан

9

 третьего коллектора предназначен для регулирования расхода

топлива в третий коллектор по заданному закону G

ТФ3

=f(Р второго коллектора).

В состав клапана входят:

–

золотник

–

втулка с профилированными окнами

–

пружина

–

шариковый

клапан

слива,

обеспечивающий

слив

топлива

из

полости

распределительного клапана при выключении третьего коллектора.

2.2.7.

Распределительный клапан

12

 четвертого коллектора.

Распределительный  клапан

12

  четвертого  коллектора  предназначен  для  регулирования

расхода топлива в четвертый коллектор по заданному закону

G

ТФ4

=f(Р первого коллектора).

В состав клапана входят:

–

золотник

–

втулка с профилированными окнами

–

пружина

–

шариковый

клапан

слива,

обеспечивающий

слив

топлива

из

полости

распределительного клапана при выключении первого коллектора.

2.2.8.    Клапан

2

 перепада пускового коллектора.

Клапан предназначен для:

- отключения подачи недозированного топлива предварительного заполнения в коллектор

- поддержания минимального перепада на форсунках коллектора.

В состав клапана входят:

–

мембрана из полиамидной пленки

1



–

механический упор

–

пружина

–

втулка и золотник, перекрывающий подвод недозированного топлива в коллектор

–

жиклер, демпфирующий мембранную полость.

К мембране с одной стороны подводится давление газов  в форсажной камере, а с другой –
давление топлива в коллекторе.







2.2.9.    Клапан

4

 перепада первого коллектора.

Клапан предназначен для:

- отключения подачи недозированного топлива предварительного заполнения в коллектор

- поддержания минимального перепада на форсунках коллектора.

В состав клапана входят:

–

мембрана из полиамидной пленки

3



–

механический упор

–

пружина

–

втулка и золотник, перекрывающий подвод недозированного топлива в коллектор

К мембране с одной стороны подводится давление газов  в форсажной камере, а с другой –
давление топлива в коллекторе.

2.2.10.    Клапан

6

 перепада второго коллектора.

Клапан предназначен для:

- отключения подачи недозированного топлива предварительного заполнения в коллектор

- поддержания минимального перепада на форсунках коллектора.

В состав клапана входят:

–

мембрана из полиамидной пленки

5



–

механический упор

–

пружина

–

втулка и золотник, перекрывающий подвод недозированного топлива в коллектор

К мембране с одной стороны подводится давление газов  в форсажной камере, а с другой -
давление топлива в коллекторе.

2.2.11.   Командный золотник

16

 пускового коллектора.

Командный золотник

16

 пускового коллектора предназначен для выдачи команды на

открытие отсечного клапана пускового коллектора. Клапан состоит из золотника, втулки и
пружины.

2.2.12.   Командный золотник

15

 первого коллектора.

Командный золотник

15

 первого коллектора предназначен для выдачи команды на открытие

отсечного клапана первого коллектора. Клапан состоит из золотника, втулки и пружины.

2.2.13.   Командный золотник

13

 второго коллектора.

Командный золотник

13

 второго коллектора предназначен для выдачи команды на открытие

отсечного клапана второго коллектора. Клапан состоит из золотника, втулки и пружины.

3.

Работа.

3.1.

Открытие и закрытие  отсечных клапанов.

На  нефорсированных  режимах  отсечные  клапаны    и  распределительные  клапаны
коллекторов  закрыты.  При  подаче  командного  давления  от  РСФ  происходит
последовательное  срабатывание  командных  золотников

16

  (при  Рком = 5 кгс/см

2

),

15

  (при

Рком = 12 кгс/см

2

),

13

  (при  Рком = 18 кгс/см

2

).  Командные  золотники  перемещаются  и

открывают  доступ  недозированного  топлива  в  поршневые  полости  отсечных  клапанов
пускового

18

, первого

17

 и второго

14

 коллекторов. Поршни преодолевают  усилия пружин и

открывают эти клапаны. Пружинная полость сервопоршней соединена со сливом.







Питание  топливом  тертьего  и  четвертого  коллекторов  осуществляется  при  открытии  (по
расходу) распределительных клапанов

9

  и

12

 соответственно. При этом топливо давлением

открывает  отсечные  клапаны

7

  и

10

.  Закрытие  отсечных  клапанов  пускового,  первого  и

второго  коллекторов  происходит  под  действием  пружин  сервопоршней  при  уменьшении
командного давления  ниже  уровней срабатывания.  Закрытие отсечных  клапанов  третьего  и
четвертого  коллекторов  происходит  при  снижении  расхода  и  давления  на  входе  в
соответствующий коллектор.

3.2.

Предварительное  заполнение  недозированным  топливом  пускового,  первого  и  второго
коллекторов производится от ФН через штуцер

4

 (

рис.1

). С открытием отсечных клапанов

18

,

17

,

14

, (

рис. 2

) через проточки в штоках этих клапанов открывается доступ недозированного

топлива  через  клапаны  перепада

2

,

4

,

6

,  соответственно  в  пусковой,  первый  и  второй

коллекторы.  По  мере    заполнения  коллекторов  топливом    давление  в  них  увеличивается  и
при достижении на мембране заданного перепада между давлением топлива и давлением Р

4



линия  подачи  недозированного  топлива  отключается.  При  снижении  перепада  ниже
заданного  недозированное  топливо  вновь  подключается,  чем  обеспечивается  постоянное
заполнение перед включением первого и второго коллектора.

3.3.

При  достижении  заданного  уровня  давлений  топлива  во  втором  коллекторе  открывается
распределительный клапан

9

 и топливо  поступает в третий коллектор.

3.4.

При  достижении  заданного  уровня  давлений  топлива  в  первом  коллекторе  открывается
распределительный клапан

12

 и топливо  поступает в четвертый коллектор.

3.5.

Герметичность  коллекторов  на  нефорсированных  режимах  обеспечивается  отсечными
клапанами, которые имеют резиновые уплотнения.

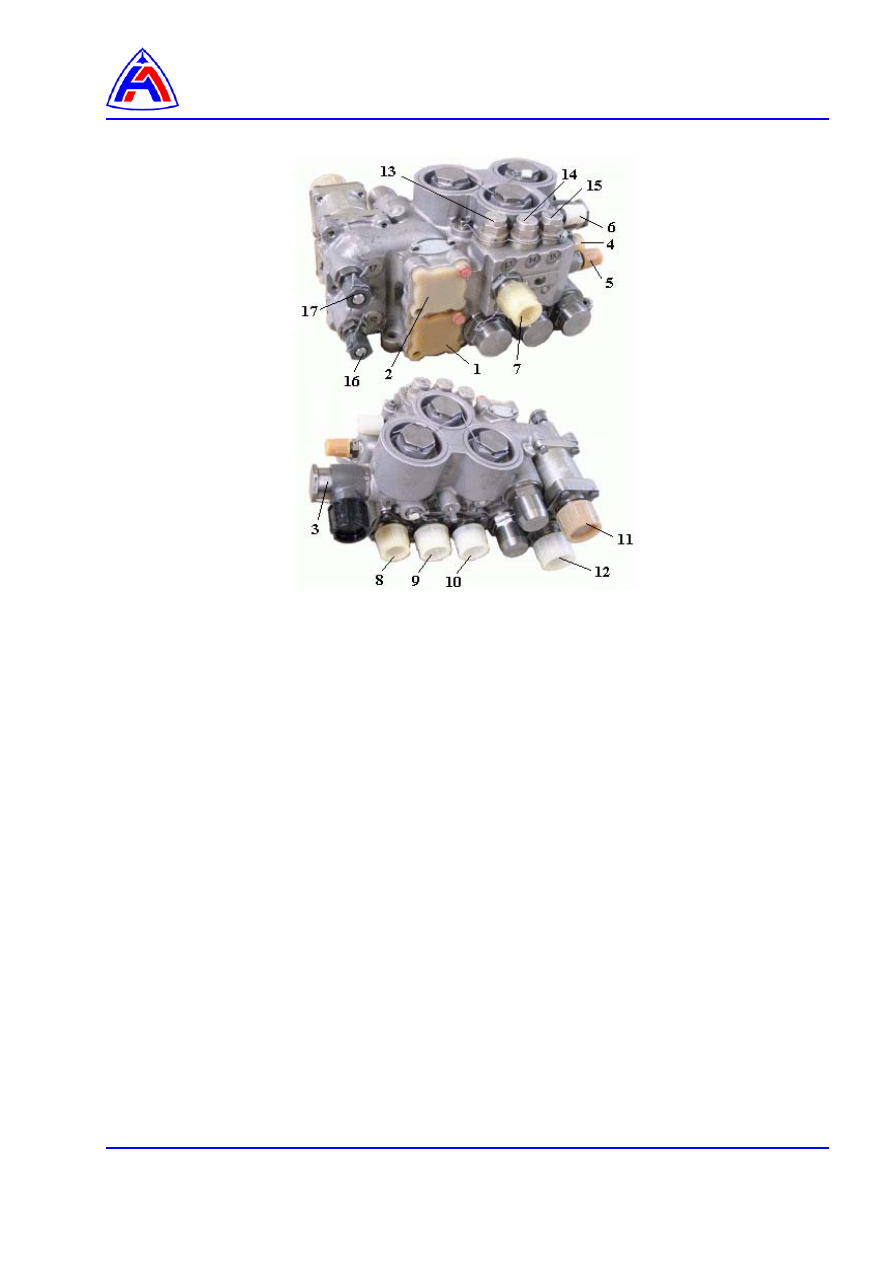

1 - фланец подвода топлива от РСФ для второго и третьего коллекторов
2 - фланец подвода топлива от РСФ для первого и четвертого коллекторов
3 - штуцер подвода топлива от РСФ для пускового коллектора
4 - штуцер подвода топлива для заполнения коллекторов;
5 - штуцер подвода топлива командным давлением от РСФ на включение топливных

коллекторов ФК

6 - штуцер подвода газа давлением Р04
7 - штуцер слива топлива
8 - штуцер отвода топлива к пусковому коллектору
9 - штуцер отвода топлива к первому коллектору
10 - штуцер отвода топлива ко второму коллектору
11 - штуцер отвода топлива к четвертому коллектору
12 - штуцер отвода топлива к третьему коллектору
13 - винт регулировки включения второго коллектора
14 - винт регулировки включения первого коллектора
15 - винт регулировки включения пускового коллектора
16 - штуцер консервации третьего коллектора

17 - штуцер консервации четвертого коллектора.

ПРИМЕЧАНИЕ. Номера позиций соответствуют гравировке на корпусе грегата.



Рис. 1.    Распределитель форсажного топлива.
