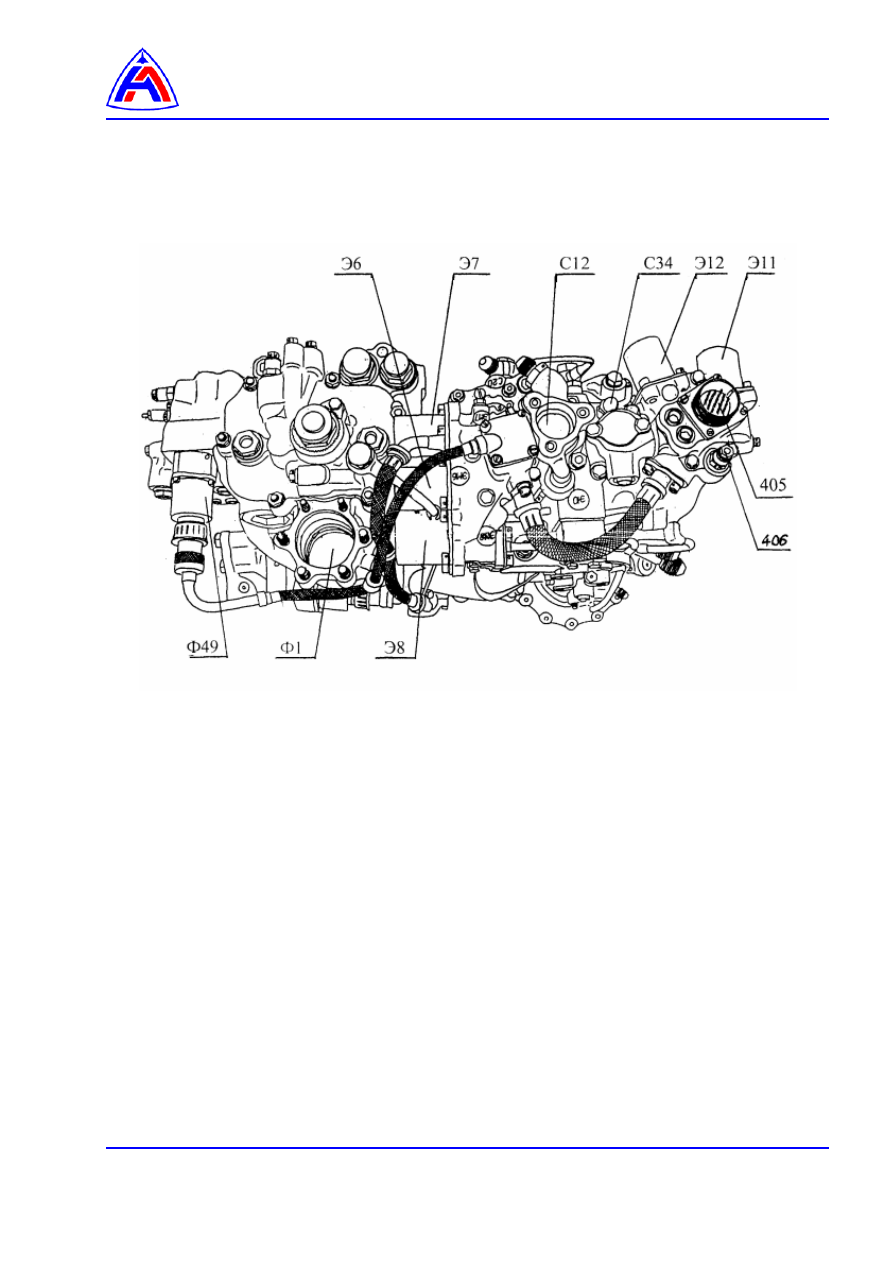

С12 – Фланец  слива топлива на вход в ДЦН
С34 – Упор  регулировочный максимального расхода на  закрытие сопла
Ф1 – Фланец  подвода топлива от ФН
Ф49 – Сигнализатор  выхода на режим ВР (МСТ-10АС)
Э6 – Клапан  электромагнитный перестройки на МФ
Э7 – Клапан  электромагнитный аварийного выключения форсированного
режима
Э8 – Клапан  электромагнитный прикрытия  ØРС
Э11 – Клапан  электромагнитный включения охлаждения
Э12 – Клапан  электромагнитный перестройки G тф при ВР
405 – Объединенный  штепсельный разъем
406 – Клапан  слива топлива  при консервации.



Рис. 11   Регулятор сопла и форсажа

(Лист 5 из 6)

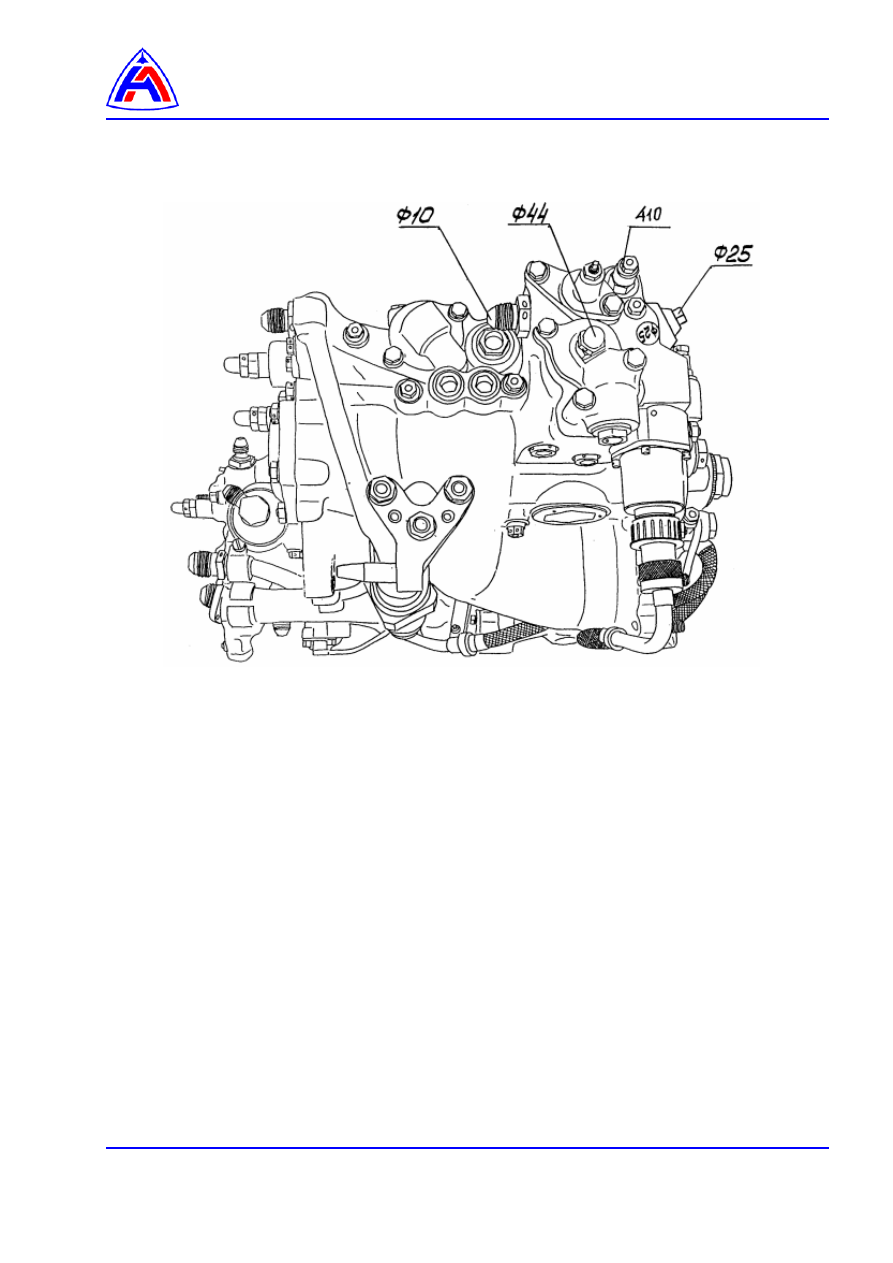

Ф10 – Штуцер  отвода Р ком   к  РТФ
Ф25 – Дроссель  топлива
Ф44 – Винт  регулировочный
410 – Клапан  стравливания воздуха



Рис. 11   Регулятор сопла и форсажа

(Лист 6 из 6)









РСФ-31ВТ1 -  технология обслуживания.

Содержание



Ссылки ………………………………………………………………………………………..……..….

1



Предварительные требования………………………………………………………………………

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура …………………………………………………………………………………………..…..

2

 1

Общие сведения……………………………………………………..….………………….……

2

 2

Распаковывание агрегата……………………………………………………………….……..

2



 3

Расконсервация агрегата …………………………………………..….………………….……

3

 4

Консервация и упаковывание агрегата…………….………………………………….……..

4



 5

Монтаж и демонтаж агрегата …………………………………………….……………………..

8

Перечень рисунков

 1

Схема закрепления агрегата в таре…………………………………………………………

11

 2



Удаление остатков топлива из внутренних полостей агрегата…………………………..

12

 3



Удаление воздуха из регулятора сопла и форсажа………………………………………..

13

 4

Схема консервации агрегата РСФ…………………………………………………………….

14



Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя (ВКА).

96-А-72-00-00-00А-820А-А

Внутренняя расконсервация двигателя (ВКА).

96-А-72-00-00-00А-800А-А

Двигатель – Хранение

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА)



с прокруткой роторов.

96-А-72-00-00-02А-810А-А

Наружная консервация двигателя (ВКА).

96-А-73-23-20-00А-800А-А

РСФ-31ВТ1 – правила хранения и транспортирования.

96-А-73-23-00-01А-920А-А

Регулятор сопла и форсажа. Демонтаж и монтаж.

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя.

96-А-73-23-20-00А-000А-А

РСФ-31-АТ1-описание и работа.

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пломбир



1












Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Бензин-растворитель  ТУ 38.401-67-108-92



по требованию

Нефрасы С 50/170, С2 80/120, СЗ 80/120



по требованию

Топливо





по требованию

Масло МС-8П ОСТ 38 01163-78



по требованию

Масло ИМП-10 ТУ 38.101.1299-90





по требованию

Смазка пушечная ГОСТ 19537-83



по требованию

Хладон 113 ГОСТ 23844-79



по требованию

Бумага парафинированная БП-3   ГОСТ 9569-79



по требованию

Бумага телефонная КТ-50   ГОСТ 3553-87



по требованию

Пленка  полиэтиленовая I50...200 мкм

ГОСТ 10354-82





по требованию

Парафин марок А, Б, Г, Д   ГОСТ 23683-89



по требованию

Церезин марок 67, 75, 80   ГОСТ 2488-79



по требованию

Восковой сплав ЦПНС~30-5    ТУ 13Б-03-11-68

по требованию

Салфетки х/б



по требованию

Шпагат технический  ГОСТ 17308-88



по требованию

Проволока  0,6-ТС-I2XI8H10T   ГОСТ 18143-72



по требованию

Пломба   ОСТ 1 10067-71



по требованию

Силикагель-осушитель КСМ и ШСМ (кусковой и
гранулированный)   ГОСТ 3956-76



по требованию


Запасные части: нет.

Условия обеспечения безопасности:

Модули

данных/технические

руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности



Процедура:

1.

Общие сведения.

1.1.

В период эксплуатации выполнять



следующие работы:

−  распаковывание и расконсервация

−

консервация и упаковывание



−

монтаж и демонтаж агрегата



1.2.

Агрегаты могут быть законсервированы и упакованы на сроки хранения:
−  до двух лет,
−  до десяти лет.

2.

Распаковывание агрегата:
−  осмотрите транспортировочный ящик. Повреждения ящика не допустимы. Проверьте

наличие контровки и пломбы.
