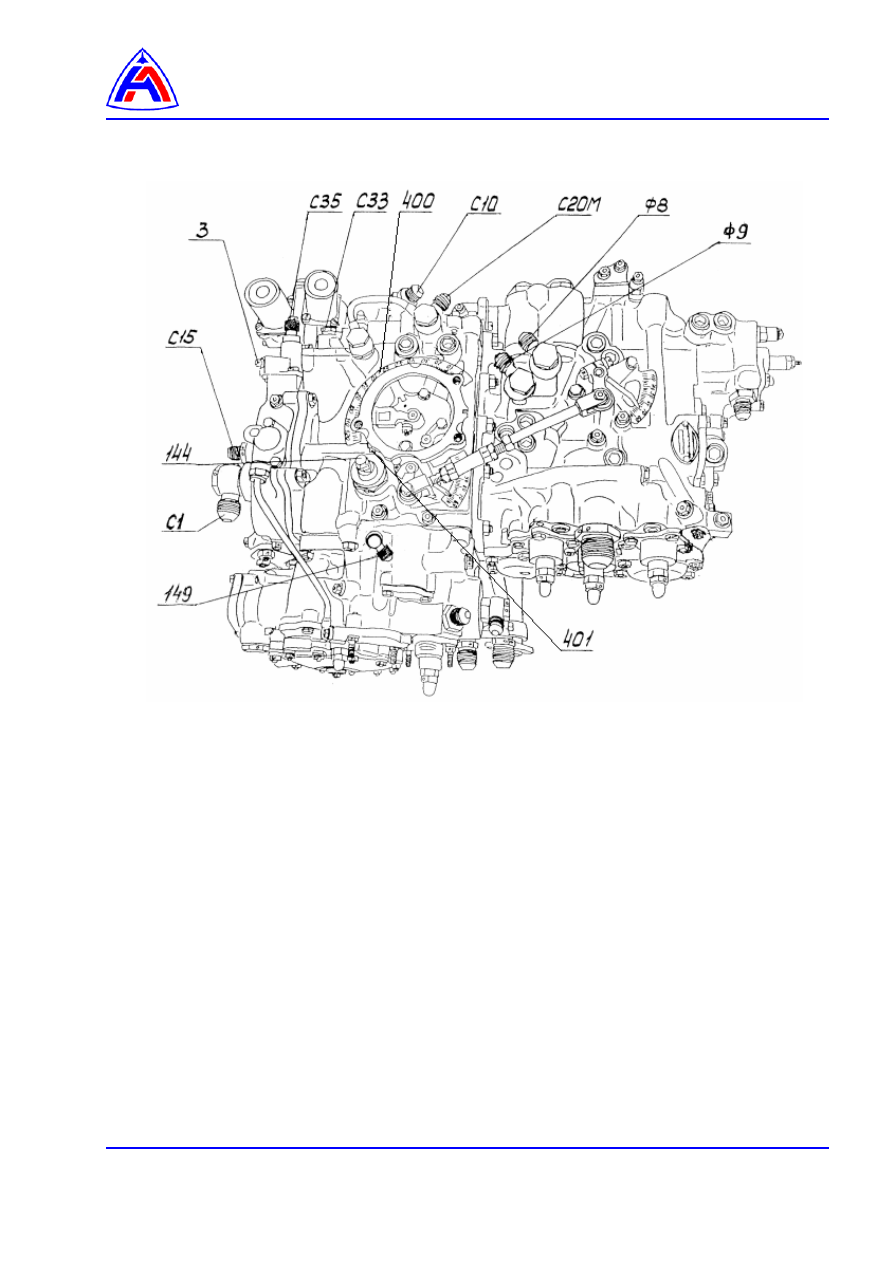

С1 – Штуцер подвода топлива от НП
C10 – Штуцер  подвода Р

t



C15 – Отвод  Р

КОМ



на  включение узла охлаждения

С20М – Штуцер  управления переключателем масла ТТМ
С33 – Винт  регулировочный механизма перестройки ØРС
С35 – Винт  регулировочный
Ф8 – Штуцер подвода давления Р

ком

 = f(

n

2пр

)

Ф9 – Штуцер отвода Р

кпд



3 – Жиклер регулировки гистерезиса перекладки створок РС
144 – Жиклер перестройки регулятора

π

т



149 – Штуцер отвода Р

"

2Пт

  (Р

2а



)

400 – Шкала
401 – Упор




Рис. 11   Регулятор сопла и форсажа

(Лист 1 из 6)

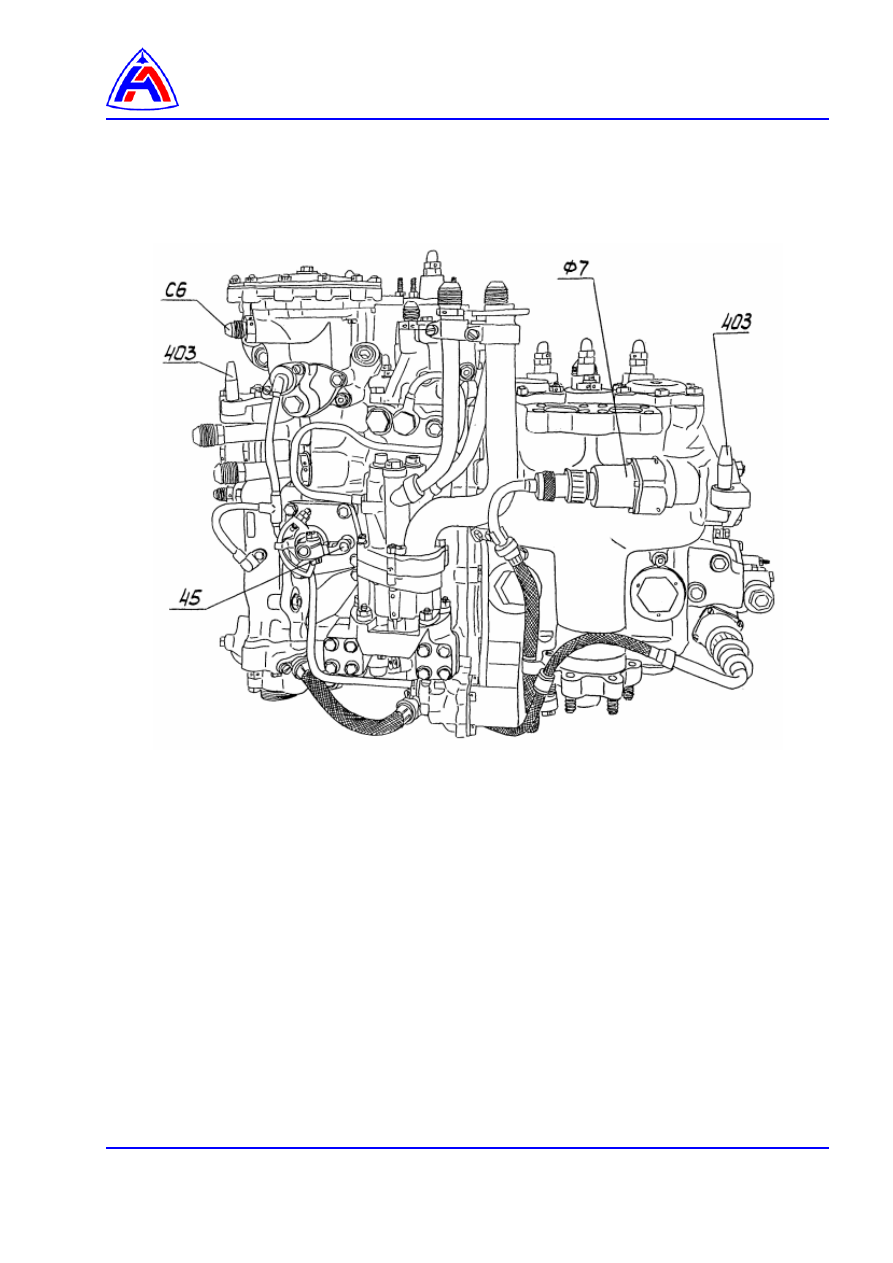

С6 – Штуцер  подвода  Р 4
Ф7 – Сигнализатор  давления топлива на включение
форсированного режима МСТ-10АС
45 – Рычаг  обратной связи регулятора сопла
403 – Палец  установочный



Рис. 11   Регулятор сопла и форсажа

(Лист 2 из 6)

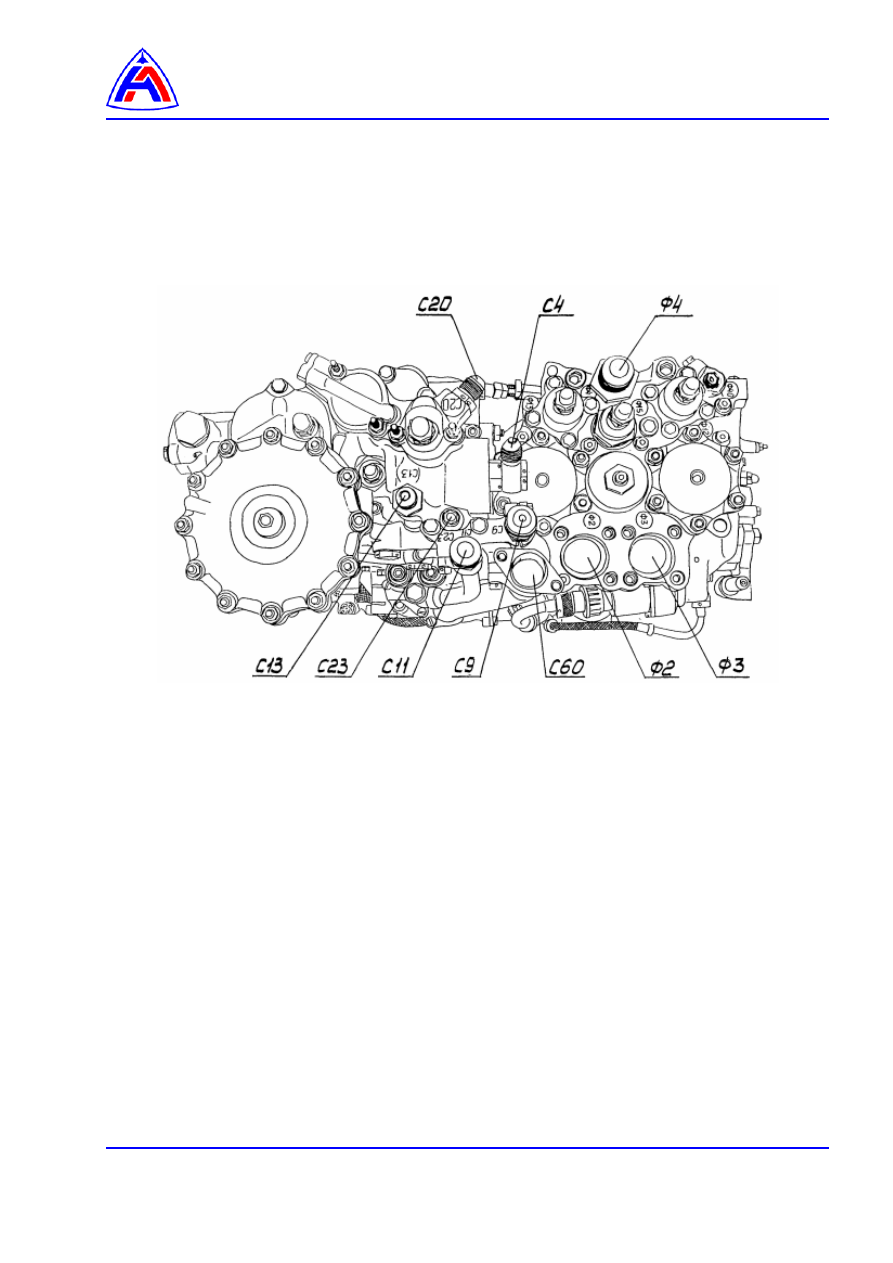

С4 - Штуцер подвода давления от HP на перестройку ØРС
С9 - Штуцер  подвода  Р

2



С11 - Штуцер подвода Р

2



С13 - Штуцер  слива

∆Р

t



С20 - Штуцер отвода топлива на управление клапаном входа ФН
С23 - Пакет  дроссельный  гидрозамедлителя
С60 - Выход в атмосферу
Ф2 - Фланец отвода топлива к РТФ для 2 и 3 коллекторов
ФЗ  - Фланец отвода топлива к РТФ для   1  и  4   коллекторов
Ф4 - Штуцер отвода топлива к РТФ для пускового коллектора





Рис. 11   Регулятор сопла и форсажа

(Лист 3 из 6)

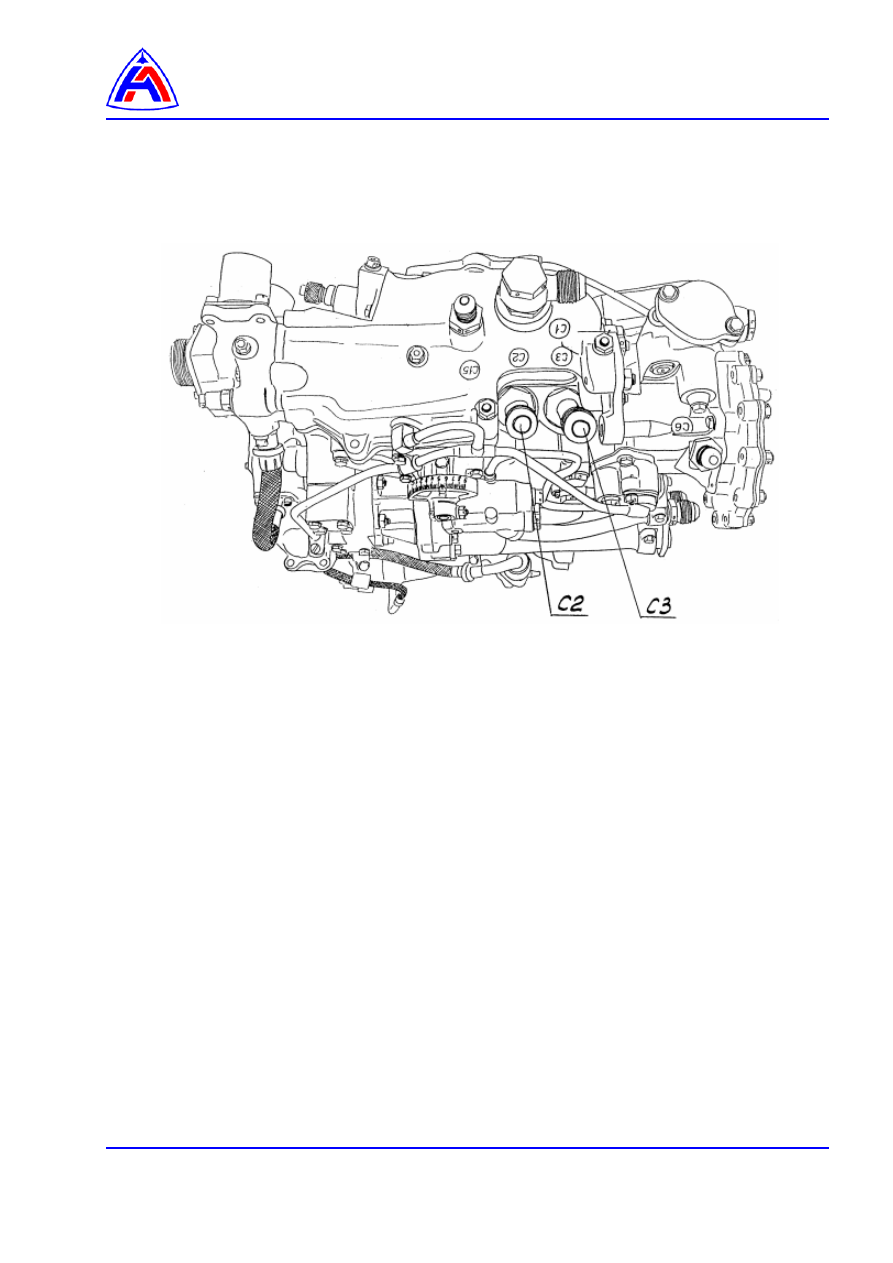

С2 – Штуцер  отвода топлива из полости ГЗ
С3 – Штуцер  отвода топлива из полости ГО






Рис. 11   Регулятор сопла и форсажа

(Лист 4 из 6)
