Двигатель АЛ-31ПФ. Руководство - часть 287


















1

- шток преобразователя Т

01

;

2

- рычаг объемного кулачка;

3

- объемный кулачок;

4

- ползушка преобразователя Т

01

;

5

- валик рычага гидрозамедлителя РСФ;

6

- валик - шестерня;

7

- шестерня;

8, 9,10 - жиклеры;
11

- шестерня

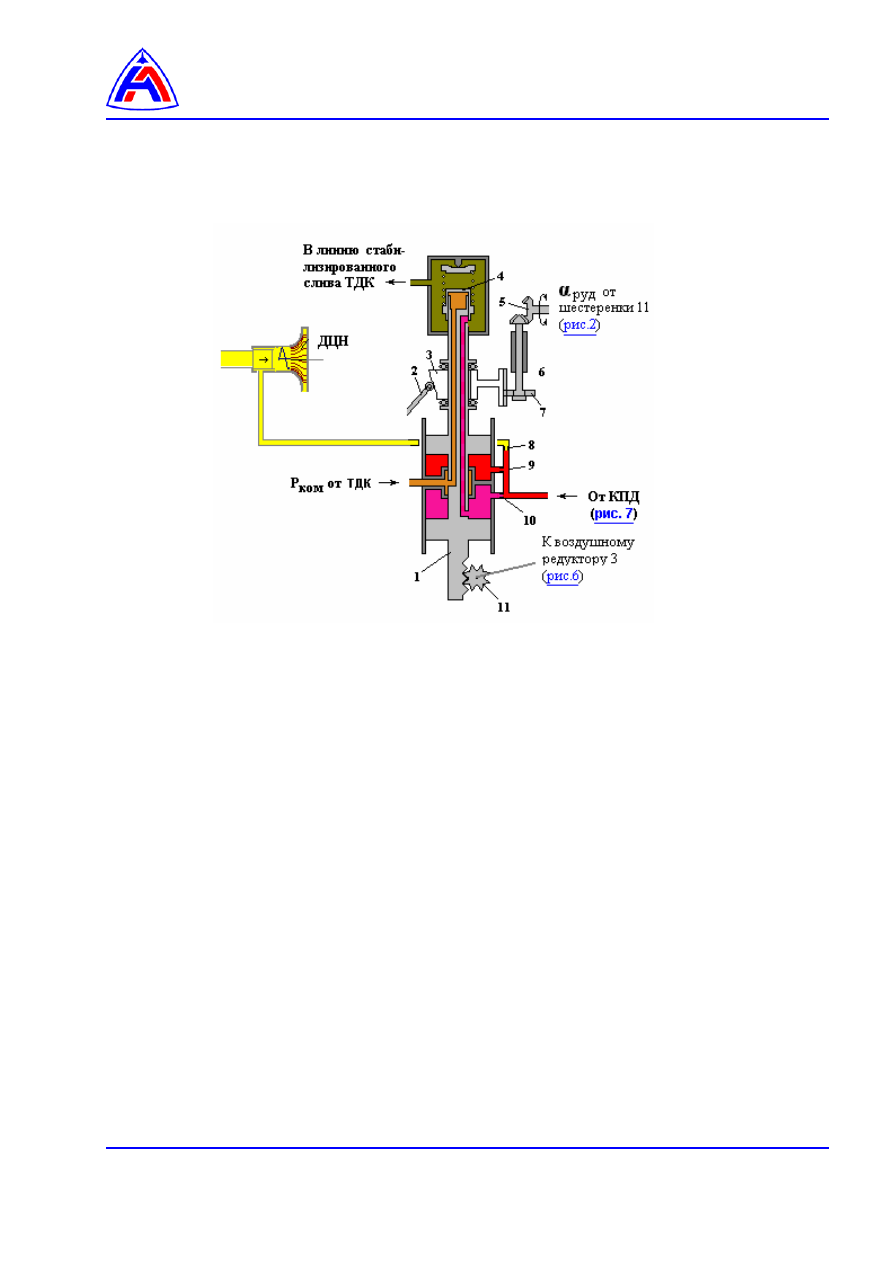

Рис. 3    Преобразователь Т

01

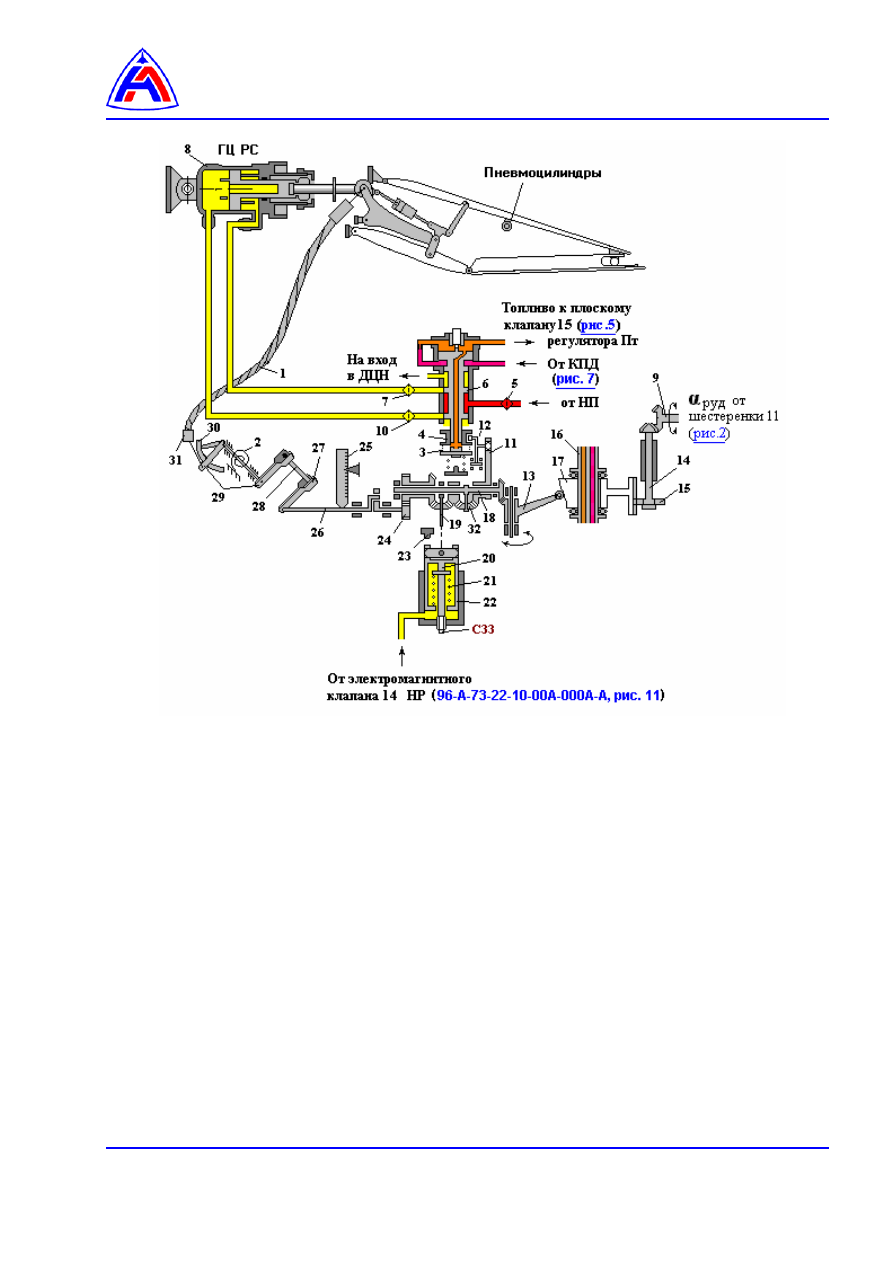

Рис. 4    Программный механизм регулятора сопла

1 - трос обратной связи PC;
2 - пружина натяжного устройства;
3 - пружина;
4 - ползушка;
5 - фильтр;
6 - золотник управления гидроци-

линдрами PC;

7 - фильтр;
8 - гидроцилиндр управления PC;
9 - валик  рычага  гидрозамедлителя

РСФ;

10 - фильтр;
11 - кулачок ошибки;
12 - рычаг;
13 - рычаг объемного кулачка;
14 - валик-шестерня;
15 - шестерня;
16 - шток преобразователя Т

01

;

17 - объёмный кулачок;

18 - валик дифференциала с шестерней;
19 - водило;
20 - упор;
21 - пружина;
22 - поршень перестройки программы PC;
23 - упор;
24 - шестерня с поводком;
25 - лимб обратной связи PC на РСФ;
26 - ось;
27 - рычаг обратной связи PC на РСФ;
28 - тяга обратной связи;
29 - рычаги натяжного устройства;
30 - лимб натяжного устройства обратной
связи PC;
31 - тандер регулировки программы PC;
32 - дифференциал.














С18  - Регулировочный винт хода золотника на открытие РС
С34 – регулировочный винт хода золотника на закрытие РС
1, 2, 3 – фильтры,
4 - жиклер;
5 - шток;
6 - пружина обратной связи;
7 - рычаг;
8 - мембрана регулятора π

т

;

9 – опорная игла мембраны механизма π

т

;

10 - рычаг регулятора π

т

;

11 - пружина;
12 - винт регулировочный;
13 - электромагнитный клапан прикрытия PC;
14 - поршень выключения регулятора π

т

;

15 - плоский клапан регулятора π

т

;

16 - фильтр;
17 - золотник управления гидроцилиндрами PC;

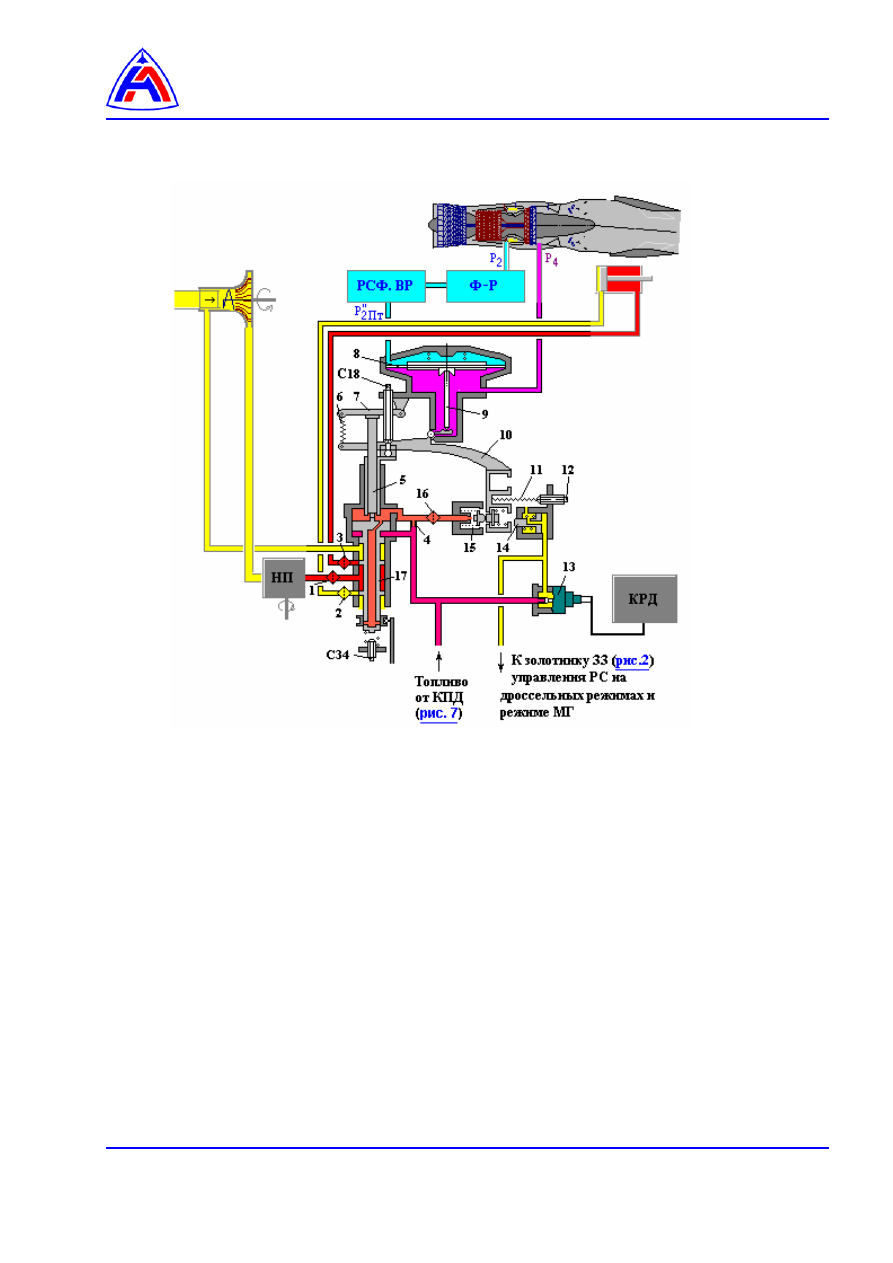

Рис. 5    Исполнительные механизмы регулятора π

Т

 и клапан прикрытия РС













1 - рычаг;
2 - кулачок коррекции расхода топлива в ФК по Т

01

;

3 - воздушный редуктор;
4 - игла;
5 - термокомпенсатор;
6 - вакуумированный сильфон;
7 - маятниковый клапан;
8 - пружина обратной связи;
9 - кран перепада пятого коллектора;
10 - пружина;
11 - винт регулировки расхода топлива через пятый коллектор;
12, 13 - жиклеры;
14 - дозирующий кран пятого коллектора;
15 - демпфер;
16 - втулка;
17 – корпус сильфонов;
18 - сильфон;
19 - коромысло;
20, 21, 22 - жиклеры;

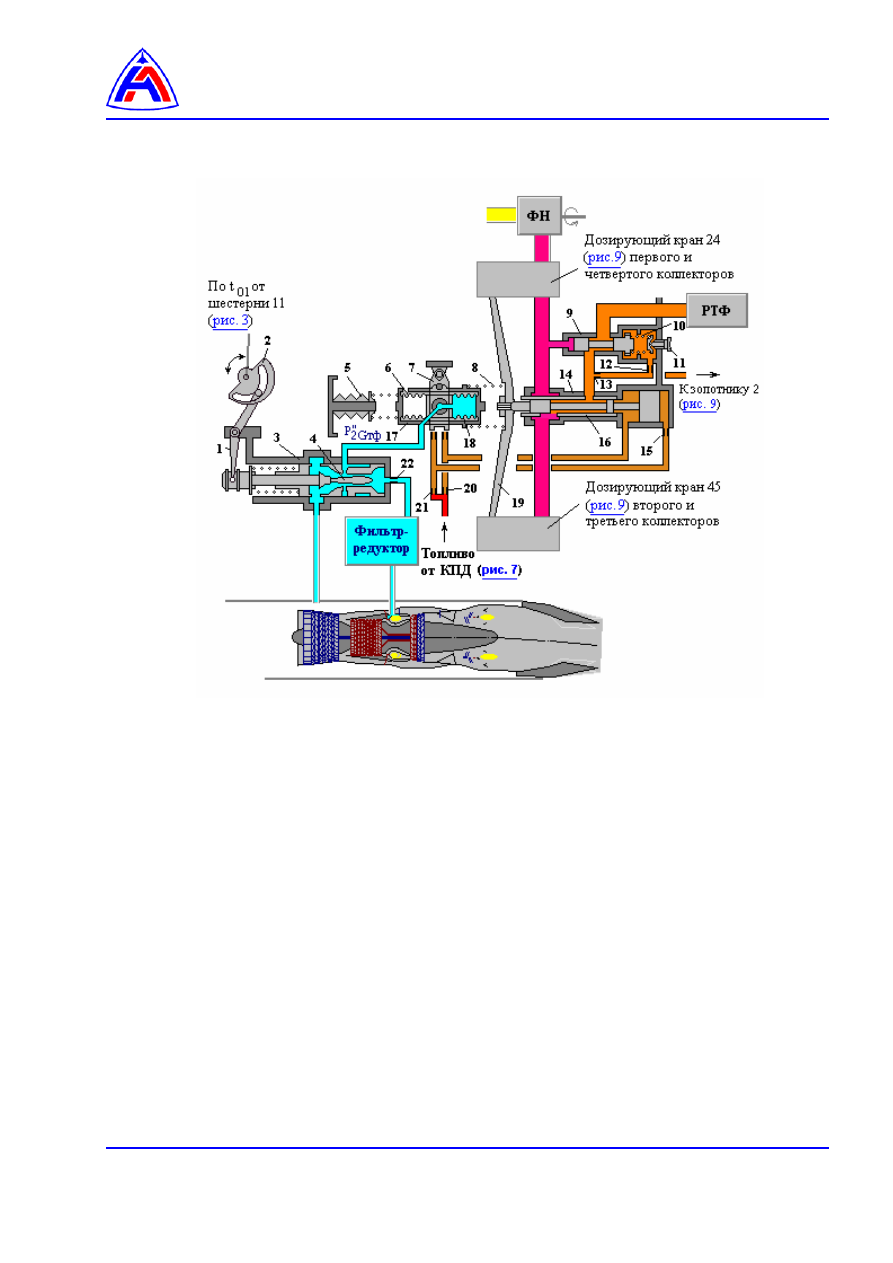

Рис. 6   Дозирующее устройство пускового (пятого) топливного коллектора ФК,

преобразователь Р

2



с корректором поТ

01
