Двигатель АЛ-31ПФ. Руководство - часть 288

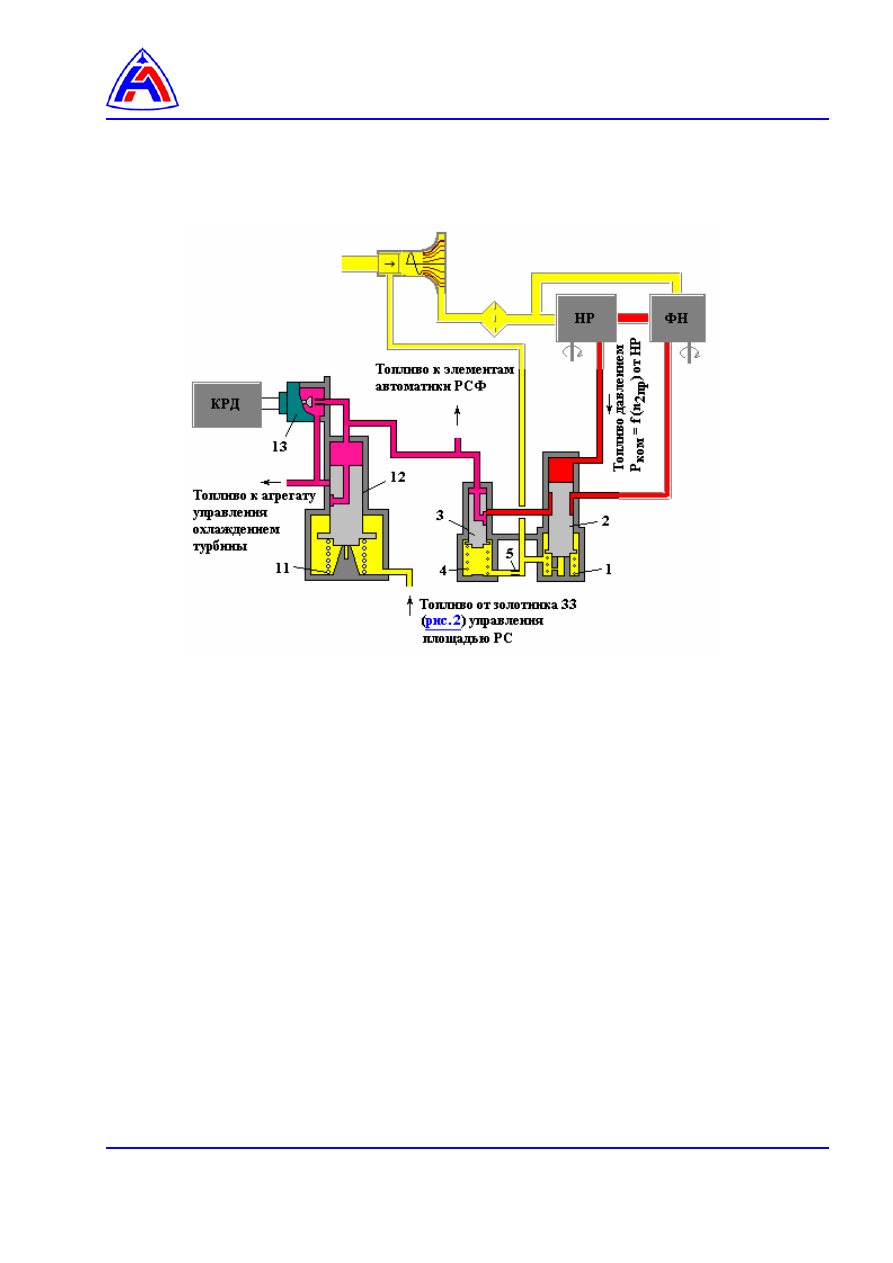

1 - пружина;
2 - золотник блокировки по n

2пр

 включения питания автоматики РСФ;

3 - золотник клапана постоянного давления;
4 - пружина;
5 - демпфер;
11 - пружина;
12 - золотник включения охлаждения;
13 - электромагнитный клапан включения охлаждения.






Рис. 7    Клапан постоянного давления, золотник блокировки

и узел управления охлаждением турбины

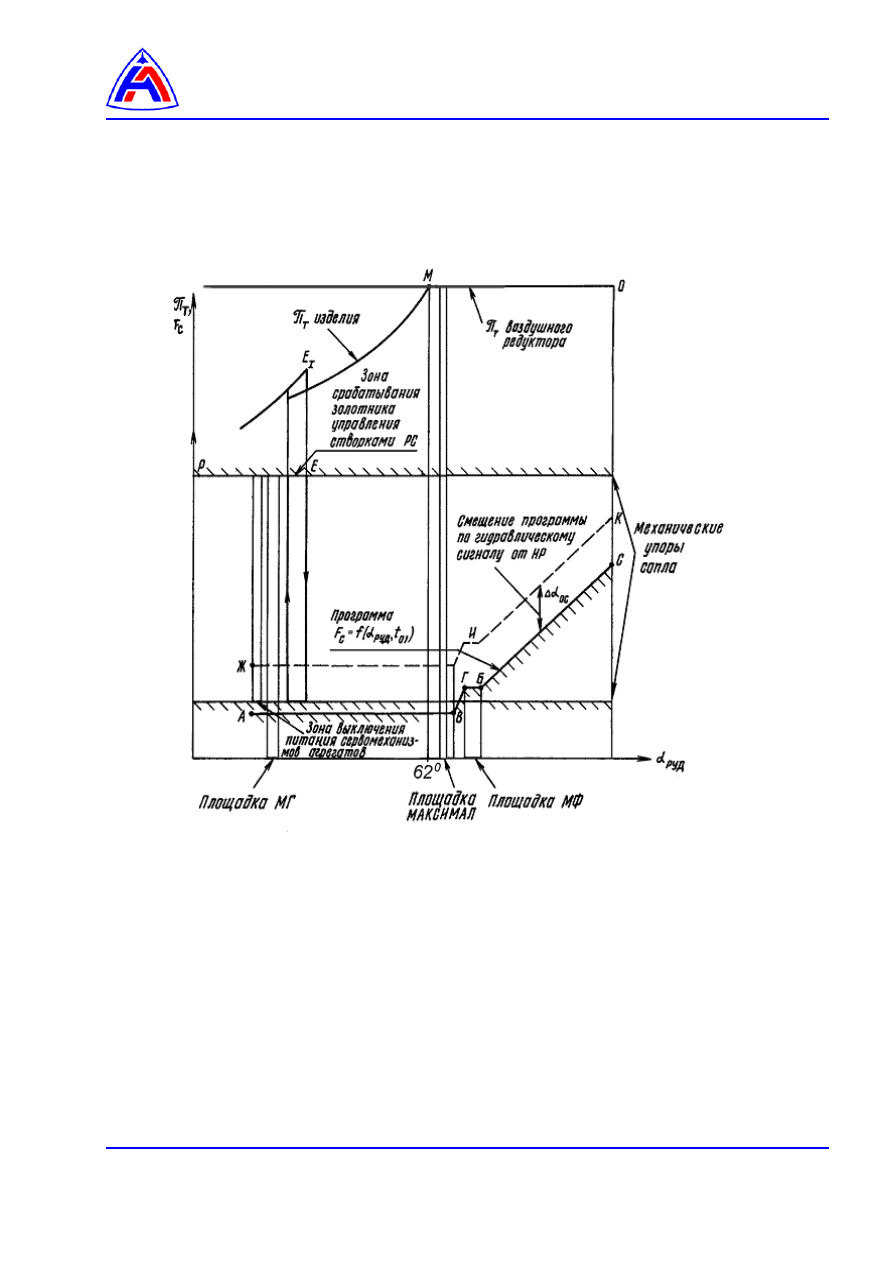

Рис. 8    Управление критическим сечением реактивного сопла

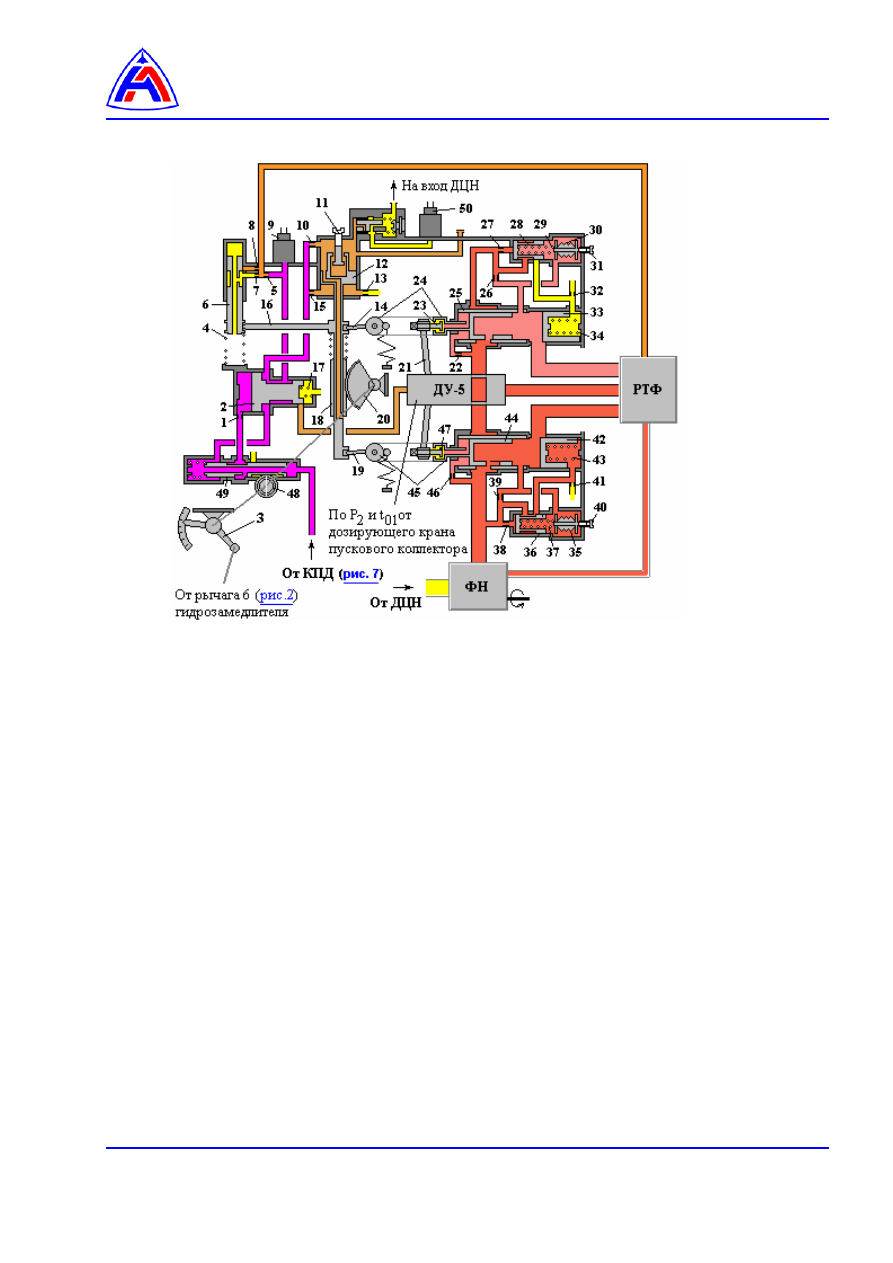

Рис. 9    Дозирующие устройства топливных коллекторов ФК,

программный механизм и механизм выдачи команд по

α

руд.

1, 5, 7, 8, 10, 13,
22, 26, 32, 39, 41, 46 - жиклер
2 - исполнительный  золотник  включения

форсажа;

3 - рычаг  управления  регулятора  форсаж-ного

топлива;

4, 17, 29, 34, 37, 43 - пружина;
6 - золотник командного давления;
9 - сигнализатор давления топлива;
11 - регулировочный  винт  перемещения

сервопоршня гидроусилителя;

12 - сервопоршень гидроусилителя;
14, 19 - рычаг;
15 – дроссельный пакет;
16 - поводок;
18 - ползушка;
20 - сектор;
21 - коромысло;
23 - плоский клапан;
24 - дозирующий  кран  первого  и  четвертого

коллекторов;

25, 44 - втулка;

27, 38 - демпфер;
28 - золотник  дифклапана  первого  и  чет-

вертого коллекторов;

30, 35- термокомпенсатор;
31 - винт  регулировки  расхода  форсажно-го

топлива  через  первый  и  четвер-тый
коллекторы;

33 - кран  перепада  первого  и  четвертого

коллекторов;

36 - золотник дифклапана второго и третьего

коллекторов;

40 - винт  регулировки  расхода  форсажно-го

топлива;

42 - кран  перепада  второго  и  третьего

коллекторов;

45 - дозирующий  кран  второго  и  третьего

коллекторов;

47 - плоский клапан;
48 - шестерня;
49 - золотник включения форсажа;
50 - Сигнализатор ВР.

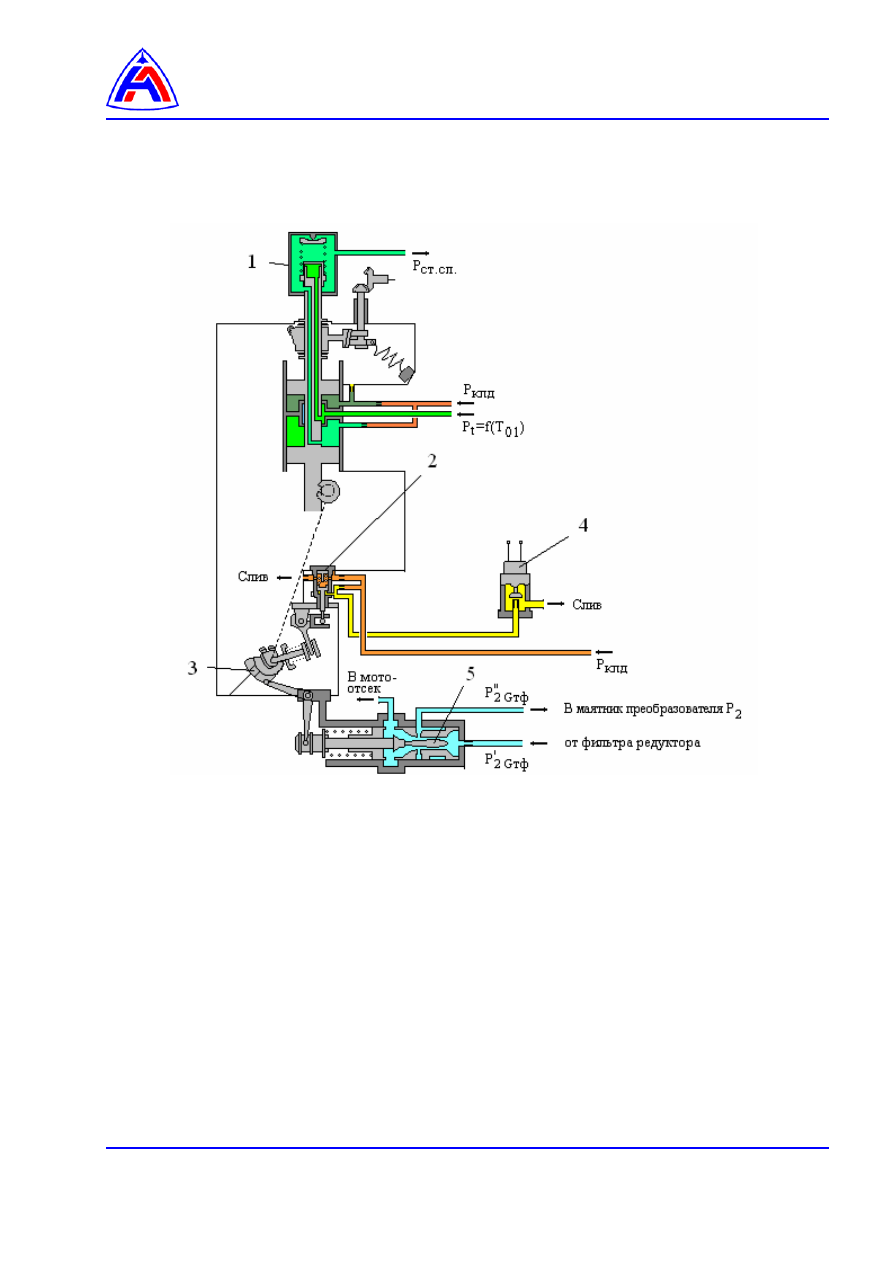

1 - Преобразователь Т

01

;

2 - Корректор расхода топлива на режиме “ВР”;
3 - Программный кулачок коррекции Р

2

 поТ

01

;

4 - Электромагнитный клапан корректора расхода топлива на режиме “ВР”;
5 - Воздушный редуктор подачи форсажного топлива по Т

01

.




Рис. 10     Механизм включения «ВР» по элекртрическому сигналу от КРД
