Двигатель АЛ-31ПФ. Руководство - часть 275

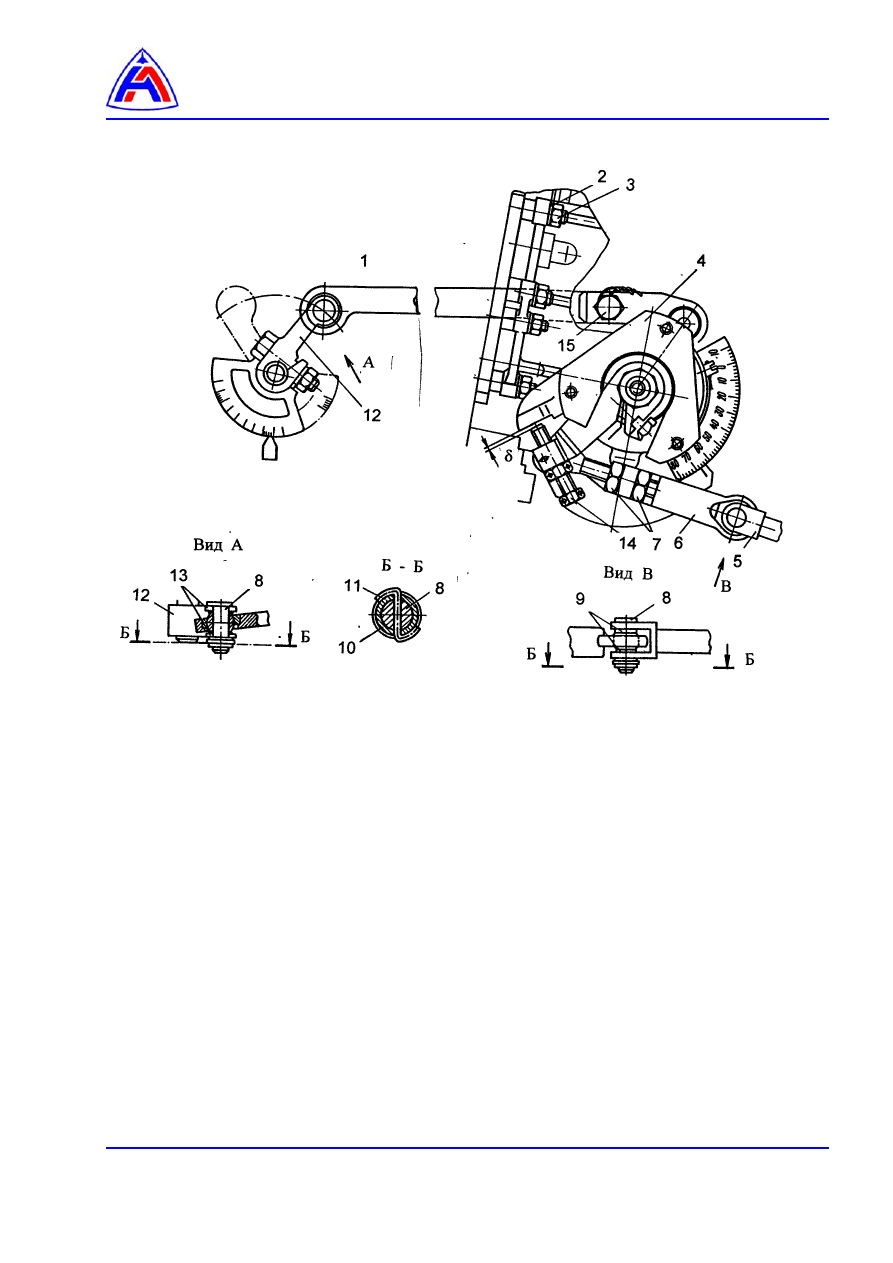

1 - тяга
2, 9, 13 - шайбы
3, 7 - гайки
4 - механизм натяжения
5 - проушина
6 - тендер
8 - валик

10 - кольцо
11 - проволока (

∅ 1,2 мм)

12 - рычаг РСФ
14 - винт механизма натяжения
15 - винт крепления тяги к механизму натяжения





Рис. 2    РСФ. Демонтаж и монтаж

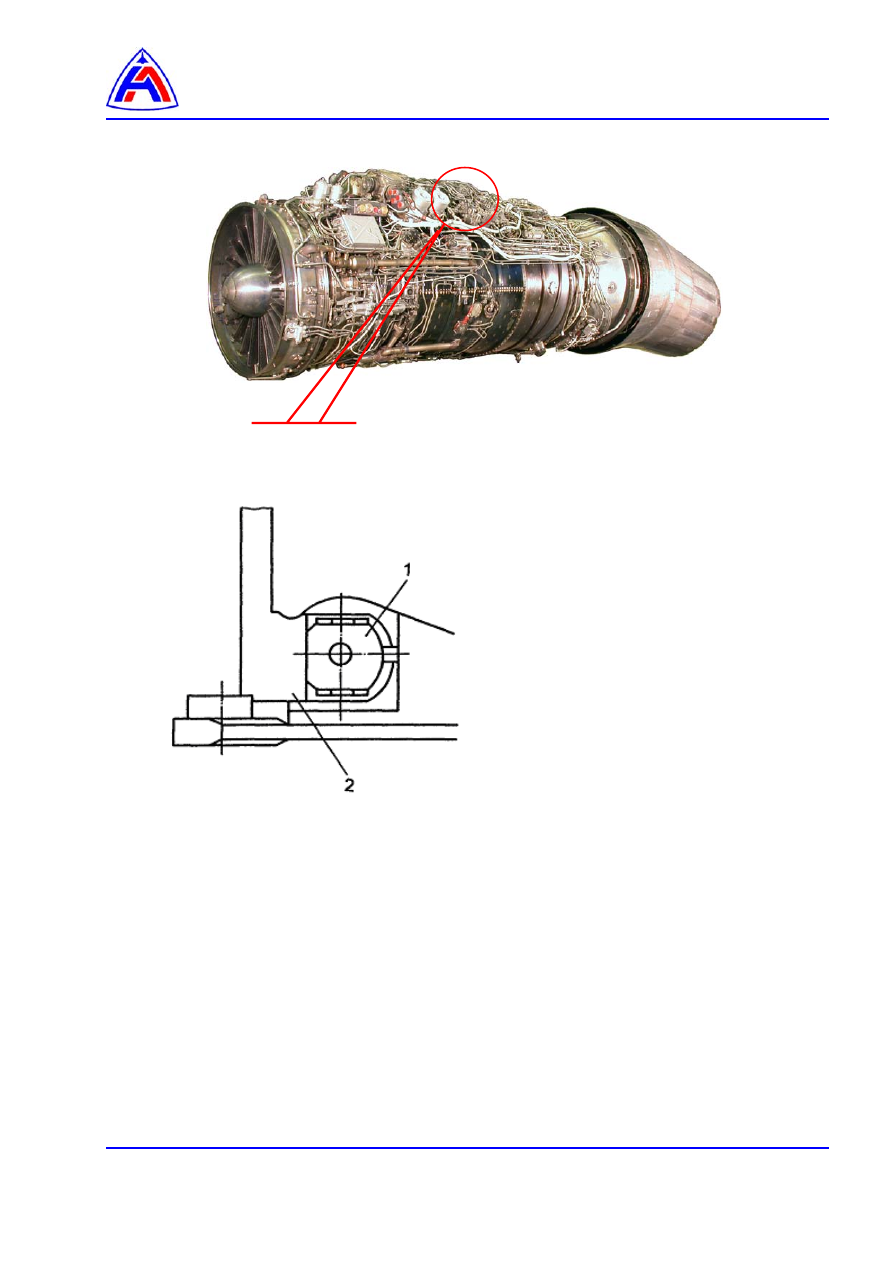

1 - палец
2 - кронштейн






Рис. 3    РСФ. Демонтаж и монтаж









Распределитель форсажного топлива (РТФ).







Распределитель форсажного топлива (РТФ).

 Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования………………………………………………………………..………

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ……………………………………………………………………………………….….……

2

 1



Подготовительные работы………………………………………………………………………

2



 2



Демонтаж………………………………….. ………………………………………………………

2



 3



Монтаж………………………………….. …………………………………………………………

3



 4



Заключительные работы……………….. ………………………………………………………

4



Перечень рисунков

 1

Распределитель форсажного топлива (РТФ). Демонтаж и монтаж ………………........

5



Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-73-23-30-00А-200А-А

Распределитель форсажного топлива Технология обслуживания

Предварительные требования

Требуемые условия: нет



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК




1 шт.





Распределитель форсажного топлива (РТФ).







Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ1  00980-80:

017-020-19-2-043
024-028-25-2-043
030-034-25-2-043




2 шт.
4 шт.
2 шт.

Шайбы контровочные:

094.2412
8.21       ГОСТ 13464-77




16 шт.
3 шт.

Салфетки х/б

2

шт.

Бензин НЕФРАС  С2-80/120
ТУ 38.401-67-108-92




0,5 л.

Проволока ГОСТ 18143-72

0,8 ТС-12Х18Н10Т




1 м.

Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



1,5 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

РТФ-31АТ1  (при замене)



1 шт.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Произведите демонтаж двигателя с самолёта (

96-А-72-00-00-00А-920А-А

).

1.2.

Выполните подготовительные работы необходимые перед установкой нового агрегата
согласно указаниям раздела

96-А-73-23-30-00А-200А-А, п. 5



1.3.

Непосредственно перед установкой  РТФ на двигатель снимите заглушки
(предохранительные колпачки) со штуцеров, к которым будут подсоединены трубопроводы.
Слейте масло из внутренних полостей  РТФ.
Закройте штуцера заглушками {предохранительными колпачками} либо полиэтиленовой
плёнкой и обвяжите шпагатом.

2.

Демонтаж.

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

В процессе демонтажа расконтрите соединения.
