Распределитель форсажного топлива (РТФ).







При демонтаже агрегата руководствоваться указаниями раздела

96-А-73-23-30-00А-200А-А,

п. 5

2.3.

Свободные концы трубопроводов, штуцера агрегата, по мере отсоединения, закройте
полиэтиленовой плёнкой и обвяжите шпагатом или установите заглушки
{предохранительные колпачки}.



Примечание. Снимите уплотнительные кольца после  отстыковки трубопроводов (

рис. 1

):

–

7

 - подвода топлива от ТТМ к РТФ

–

11, 13

 - подвода топлива от РСФ к РТФ

–

15

 - подвода топлива от РСФ к ТТМ.

2.4.

Снимите скобы крепления с трубопроводов–

7, 8, 10, 11, 12, 13, 14, 15, 16.



Снимите скобу

18

 со шпильки

19

.

2.5.

Снимите трубопроводы:
–

8

 - подвода газа давлением Р

04

 к РТФ

–

10

 - подвода топлива от РСФ к РТФ

–

12

 - подвода топлива для предварительного заполнения коллекторов

–

14

 - слива топлива из агр. 4033А

–

15

 - подвода топлива от РСФ к ТТМ

–

16

 - подвода топлива от агр. 4033А к струйной форсунке

2.6.

Отвинтите упорные гайки

17

 на трубопроводах

11 и 13

 подвода топлива от РСФ к РТФ.

2.7.

Отсоедините от РСФ трубопроводы подвода топлива к РТФ сначала

13

, а затем

11

.

Сдвиньте трубопроводы

11 и 13

 в телескопическом соединении в сторону РТФ.

2.8.

Снимите трубопроводы:

–

2 и 3

 - подвода топлива от РТФ к 4 и3 коллекторам ФК.

–

4 и 5

 - подвода топлива от РТФ к 2 и 1 коллекторам ФК

–

7

 - подвода топлива от ТТМ к РТФ

2.9.

Отвинтите винты

9

 крепления РТФ и шайбы.

Снимите агрегат РТФ.

3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

Снимите с концов трубопроводов, штуцеров и соединителя  заглушки {предохранительные
колпачки} либо развяжите шпагат и снимите полиэтиленовую плёнку.
При монтаже агрегата учитывайте требования раздела

96-А-73-23-30-00А-200А-А, п. 5.



3.3.

Установите:
–

агрегат  РТФ на двигатель.

–

новые контровочные шайбы под винты

 9

 крепления РТФ

–

винты

9

 крепления агрегата.

Винты завинтите и законтрите.



3.4.

Подсоедините трубопроводы:
–

2 и 3

 - подвода топлива от РТФ к 4 и 3 коллекторам ФК

–

4 и 5

 - подвода топлива от РТФ ко 2 и 1 коллекторам ФК

–



 6

 - подвода топлива к пусковому 5 коллектору.

Гайки завинтите и законтрите.



Распределитель форсажного топлива (РТФ).







3.5.

Смажьте новые уплотнительные кольца смазкой ЦИАТИМ – 221 и установите:
–

на ниппели трубопровода

 7

 два кольца 024-028-25-2-043 и два кольца  017-020-19-2-043

–

в проточки фланцев РТФ в стыке с трубопроводами

11 и 13

 кольца 030-034-25-2-043

–

на ниппели трубопровода

15

 кольца 024-028-25-2-043.

3.6.

Установите  трубопровод

7

 подвода  топлива от ТТМ к РТФ. Завинтите гайки. Законтрите.

3.7. Подсоедините трубопроводы

11и 13

 (подвода топлива от РСФ к РТФ) к РТФ. Завинтите гайки.

Законтрите.

3.8.

Установите упорные гайки

 17

 на трубопроводах

11 и 13

. Законтрите.

Установите трубопроводы:
–

8

- подвода газа давлением Р

04

 к РТФ.

–

10

 - подвода топлива от РСФ к РТФ

–

12

 - подвода топлива  предварительного заполнения коллекторов.

–

14

 - слива топлива из агрегата 4033А

–

15

 - подвода топлива от РСФ к ТТМ

–

16

 - подвода топлива от агрегата 4033А к струйной форсунке

Навинтите гайки трубопроводов (от руки).

3.9.

Перед креплением трубопроводов скобами, подложите под головки болтов новые
контровочные шайбы.
Установите скобы крепления трубопроводов

7,  8, 10, 11, 12, 13, 14, 15, 16

.

Установите скобу

18

 на шпильку

19

.

Завинтите болты крепления скоб и законтрите.
Завинтите гайки трубопроводов

8, 10, 12, 14, 15, 16

. Законтрите.

4.

Заключительные работы.

4.1.

Произведите монтаж двигателя на самолет (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите заполнение топливной системы фильтрованным топливом  (

96-А-72-00-00-00А-

230А-А).



4.3.

Откройте перекрывной кран топливной системы самолёта переключателем ПОЖАРНЫЙ
КРАН в кабине самолёта.

4.4.

Удалите воздушные пробки из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.5.

Произведите опробование двигателя (

96-А-72-00-00-01А-340А-А

).

Проверьте герметичность соединений трубопроводов топливной системы

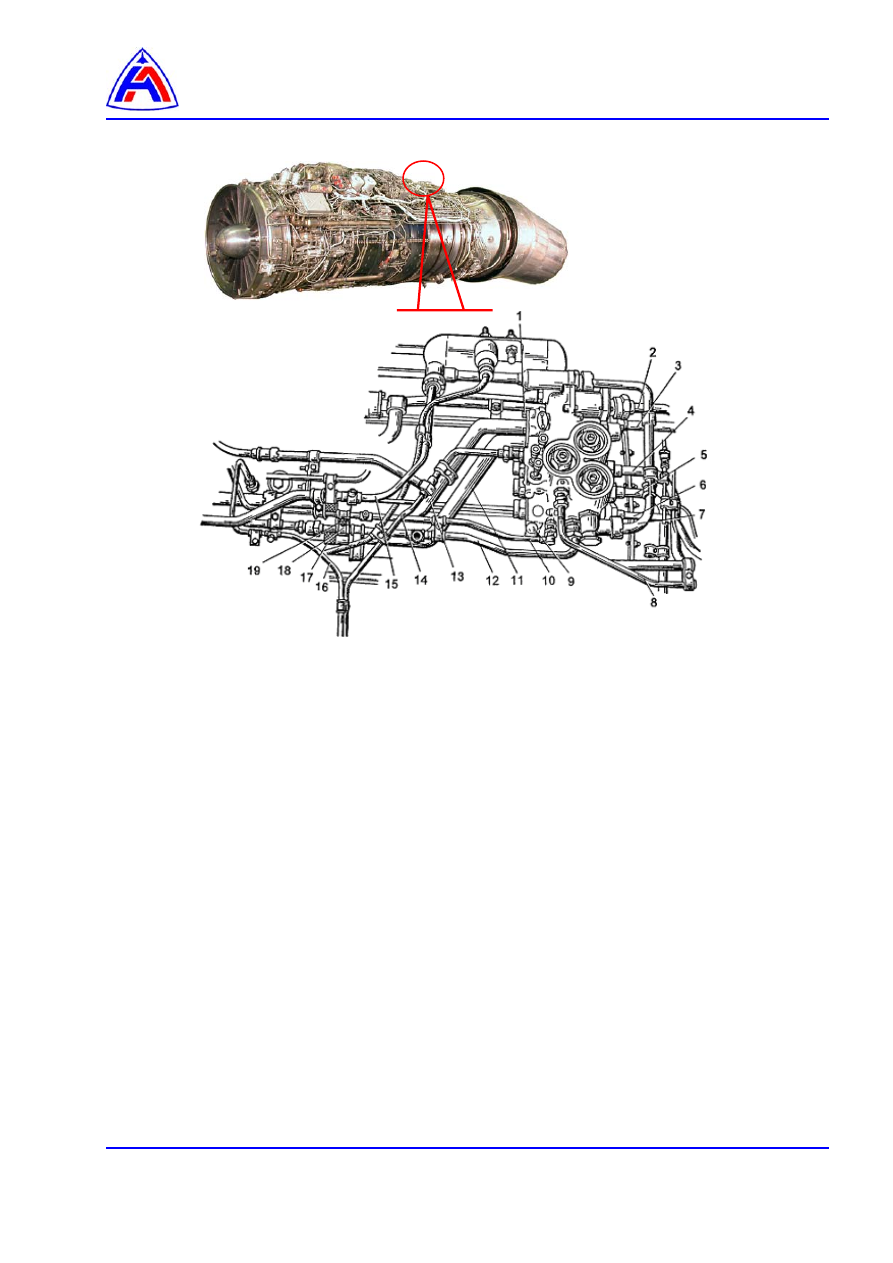

Распределитель форсажного топлива (РТФ).


















1 – винт крепления трубопровода подвода топлива от РСФ к РТФ
2 - трубопровод подвода топлива от РТФ к четвертому коллектору ФК
3 - трубопровод подвода топлива от РТФ к третьему коллектору ФК
4 - трубопровод подвода топлива от РТФ ко второму коллектору ФК
5 - трубопровод подвода топлива от РСФ к первому коллектору ФК
6 - трубопровод подвода топлива к пусковому пятому коллектору
7 - трубопровод подвода топлива от ТТМ к РТФ
8 - трубопровод подвода газа Р

04

 к РТФ

9 - винт крепления РТФ

10 - трубопровод подвода топлива
11 - трубопровод подвода топлива от РСФ к РТФ
12 – трубопровод подвода топлива для предварительного заполнения

коллектора

13 - трубопровод подвода топлива от РСФ к РТФ
14 - трубопровод слива топлива из агр.4033
15 - трубопровод подвода топлива от РСФ к ТТМ
16 - трубопровод подвода топлива
17 - гайка упорная
18 - скоба
19 – шпилька





Рис. 1 Распределитель форсажного топлива (РТФ)

Демонтаж и монтаж








Фильтроэлемент воздушного фильтра - редуктора.







Фильтроэлемент воздушного фильтра-редуктора.

Демонтаж, промывка и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





Предварительные требования………………………………………………………………..……….

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2

 1



Подготовительные работы………………………………………………………………………

2



 2



Демонтаж………………………………….. ………………………………………………………

2



 3



Монтаж………………………………….. …………………………………………………………

3



 4



Заключительные работы……………….. ………………………………………………………

3



Перечень рисунков

 1



Фильтроэлемент воздушного фильтра-редуктора. Демонтаж и монтаж …...................

4



Ссылки:

Модули данных, технические

руководства

Название

30-И-11-22-00-00А-031А-А

Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-73-23-30-00А-920А-А

Распределитель форсажного топлива Демонтаж и монтаж

Предварительные требования

Требуемые условия: нет



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК




1 шт.
