Навинтите от руки гайки трубопроводов на штуцеры РСФ.

3.18.

Подсоедините трубопроводы:
–

26

 - подвода воздуха давлением Р

04

 к РСФ

–

32

 - к агрегату управления охлаждением к штуцеру

30

 .

Завинтите гайки и законтрите.

3.19.

Установите трубопроводы

10, 11, 13, 27, 28, 29, 35, 36, 37



Завинтите гайки и законтрите.

3.20.

Установите  блок механизма управления РСФ от РУД

3.21.

Смажьте новые уплотнительные кольца (026-030-25-2-043, 2 шт.) смазкой ЦИАТИМ - 221
Установите смазанные уплотнительные кольца на трубопроводы

14 и 15

 подвода   топлива

от РСФ к РТФ.
Переместите по телескопическому соединению трубопроводы

14 и 15

 в сторону  РСФ,  при

этом обеспечьте их  соосность и исключите срезание уплотнительных колец.
Завинтите винты крепления фланцев трубопроводов

14 и 15

 к РСФ. Законтрите.

3.22.

Завинтите  гайку  крепления  трубопровода

22

  подвода  воздуха  давлением  Р

2

'  от  редуктора

воздушного к РСФ к штуцеру на РСФ. Законтрите.

3.23.

Установите трубопровод

19

 подвода воздуха давлением Р

2

' от воздушного редуктора к РСФ.

Навинтите гайку трубопровода от руки.
Установите  трубопровод

 17

подвода  воздуха  давлением  Р

2

  от  воздушного  редуктора  к  НР.

Навинтите гайку трубопровода от руки.

3.24.

Подсоедините трубопровод

12

 подвода топлива от НР к РСФ. Завинтите гайку. Законтрите.

3.25.

Установите  скобы  крепления  трубопроводов

2, 4, 5, 7, 8, 9,  17, 18, 19

  и  электрожгута

20

.

Завинтите болты. Законтрите.
Завинтите гайки трубопроводов

2, 4, 5, 7, 8, 9,  17 и 19.

 Законтрите.

3.26.

Завинтите  гайки  соединителя

31

  и  соединителя  датчика  ДС 24 положения  створок  РС.

Законтрите.

3.27.

Соедините тендер

6

 (

рис. 2  вид В

) с проушиной направляющей троса

5

.

Вставьте валик

8

 в проушину

 5

 ( при установке подложите шайбы

9

).

На валик установите кольцо

10

.

Законтрите кольцо с валиком проволокой

11

(ø 1,2 мм).

3.28.

Натяните трос гайками

 7

 тендера до значения, зафиксированного в

п..2.5

. Законтрите.

3.29.

Переместите  от  гидроустановки  ГУ-3  створки  РС 2-3 раза  из  положения  максимального

диаметра в положение минимального диаметра и обратно.
Показания  лимба  механизма

4

  натяжения  должны  совпадать  с  показаниями  до  демонтажа

агрегата.

В случае несовпадения показаний натяните или ослабьте натяжение троса гайками тендера

6

 на необходимое значение.

3.30.

Проверьте соответствие показаний лимбов НР и РСФ и упоров РУД в кабине самолета, как
указано (п.п.

3.9 … 4.1,  96-А-73-75-00-00А-920А-А

).

4.

Заключительные работы

4.1.

Снимите рым-болт с РСФ.









4.2.

Отключите гидроустановку ГУ-3 (

96-А-72-00-00-03А-330А-А

).

4.3.

Произведите заполнение топливной системы фильтрованным топливом (

96-А-72-00-00-00А-

230А-А

).

4.4.

Откройте  перекрывной  кран  топливной  системы  самолета  переключателем  ПОЖАРНЫЙ
КРАН на пульте левого борта кабины самолета.

4.5.

Удалите воздушные пробки из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.6.

Произведите  запуск  двигателя    (

96-А-72-00-00-02А-130А-А

)  с  проверкой  герметичности

соединений  трубопроводов  топливной  системы  (

96-А-70-70-00-02А-920А-А

)  на  режиме

малого газа.

Проверьте давление за НП (

96-А-72-00-00-11А-271А-А

).

4.7.

Произведите отладку двигателя (

96-А-72-00-00-10А-271А-А

).

Проверьте герметичность соединений трубопроводов топливной системы

4.8.

Закройте люк АГРЕГАТЫ ДВИГАТЕЛЯ.

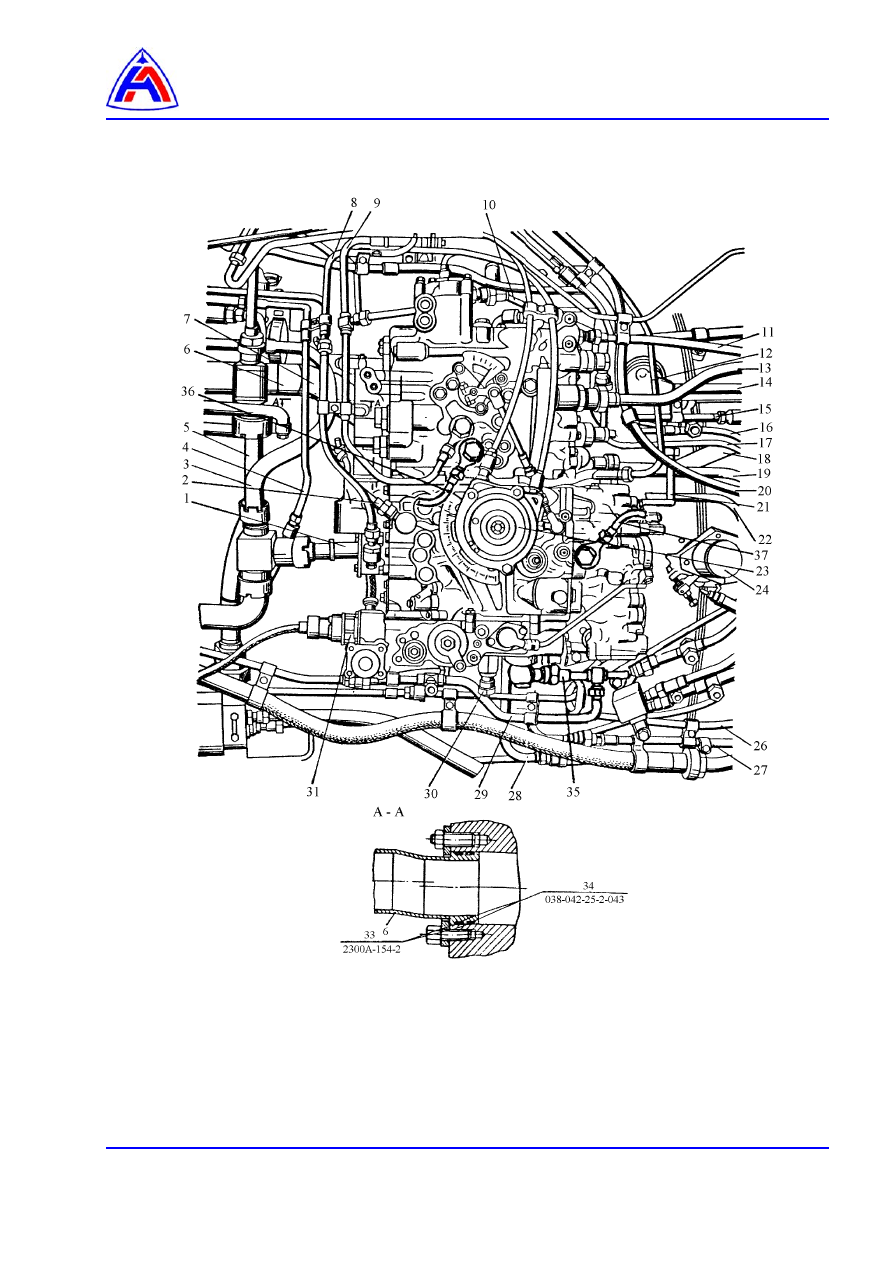

Рис. 1   Регулятор сопла и форсажа. Демонтаж и монтаж

(лист 1 из 2)















1 - трубопровод слива топлива в проставку ДЦН
2 - трубопровод подвода топлива от ФН к клапану переключения масла
3 - трубопровод слива топлива из ФН
4, 5 - трубопровод от ФН к агрегату аварийного слива
6, 7 - трубопровод подвода топлива от ФН к РСФ
8, 9, 12 - трубопроводы подвода топлива от HP к РСФ
10, 14, 15 - трубопроводы подвода топлива от РСФ к РТФ
11 - трубопровод подвода топлива от РСФ к клапану переключения ТТМ
13 - трубопровод подвода топлива
16 - трубопровод слива топлива из ТДК
17 - трубопровод подвода воздуха давлением Р

2

 от редуктора воздушного к HP

18 - трубопровод сброса воздуха из РСФ
19 - трубопровод подвода воздуха давлением Р

2

′ от редуктора воздушного к РСФ

20 – электрожгут
21 - трубопровод стабилизированного слива топлива из РСФ
22 - трубопровод подвода воздуха давлением



Р

2

′



от редуктора воздушного к РСФ

23 - блок механизма управления РСФ от РУД
24 - датчик ДС положения створок PC
26 - трубопровод подвода воздуха давлением Р

04

 к РСФ

27, 28 - трубопроводы подвода топлива от РСФ к гидроцилиндрам PC
29 - трубопровод подвода топлива от НП-160Д к РСФ
30 - штуцер трубопровода подвода топлива к агрегату управления охлаждением
31 - соединитель
32 - трубопровод к агрегату управления
33 - шайба защитная
34 - кольцо уплотнительное
35 - трубопровод подвода топлива к агрегату ЭГР-4
36 - трубопровод подвода топлива давлением Р

кпд

 от РСФ к АПП-96

37 - трубопровод подвода воздуха давлением Р

2

' к АПП-96

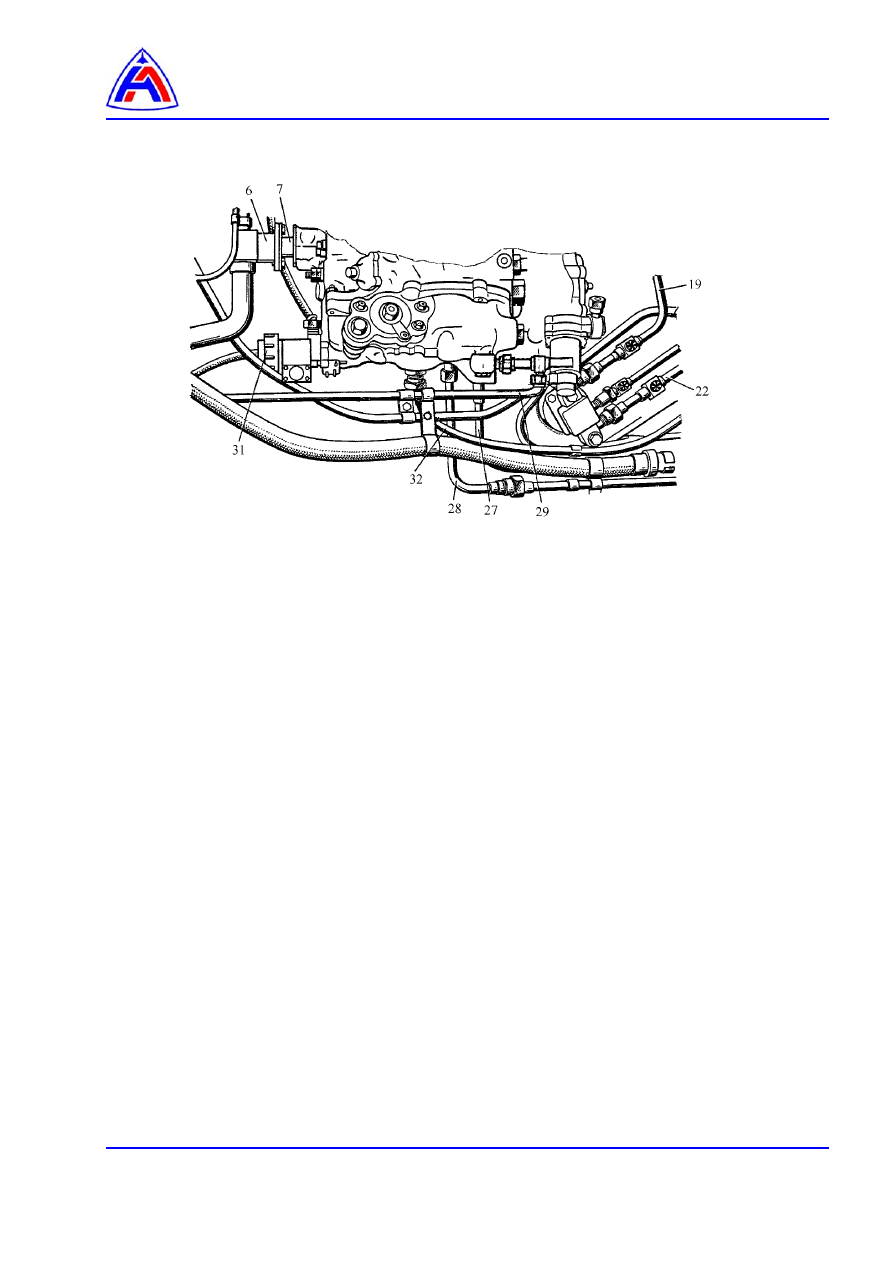

Рис. 1    Регулятор сопла и форсажа. Демонтаж и монтаж

(лист 2 из 2)
