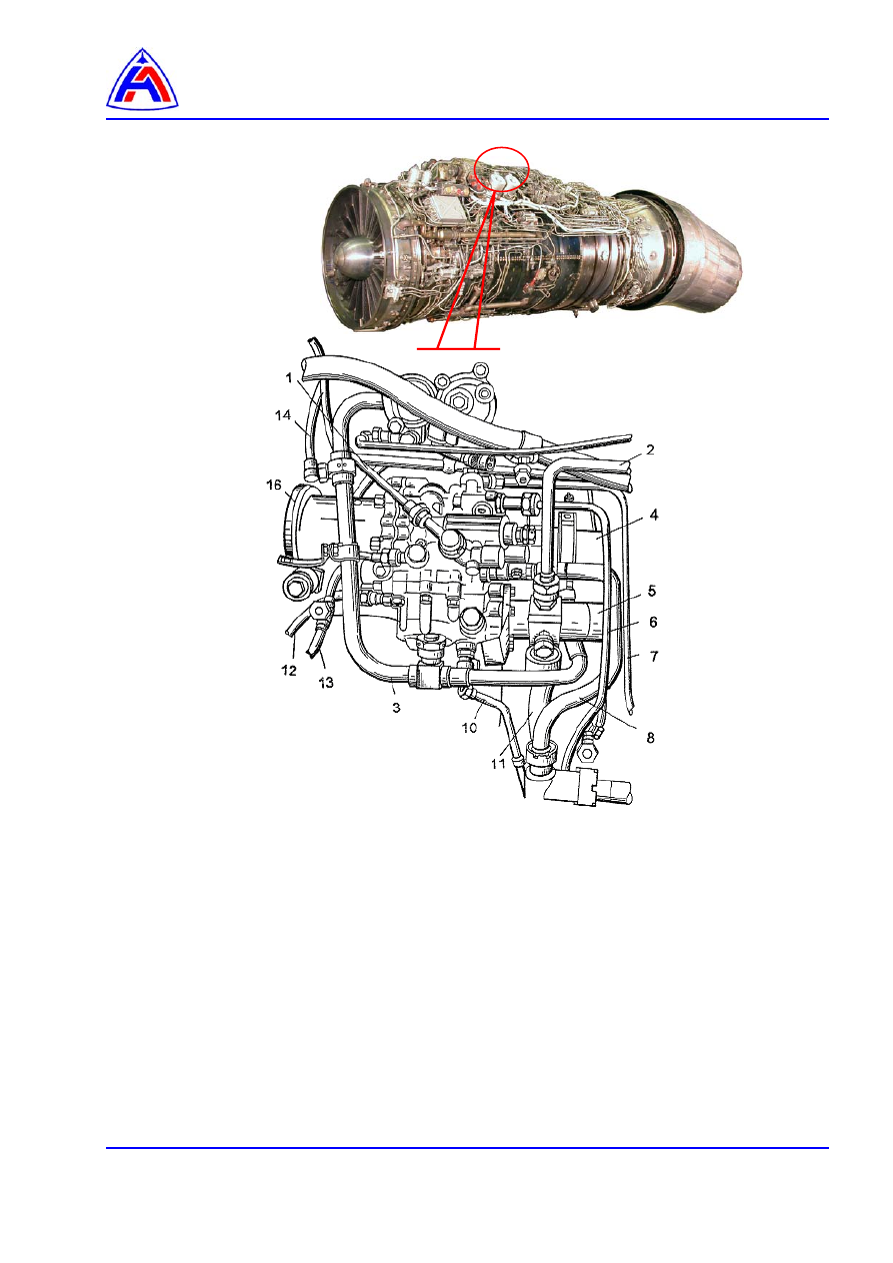

1 – трубопровод подвода топлива от НР к ФН
2 – трубопровод подвода топлива для заполнения РТФ
3 – трубопровод подвода топлива от НР к ФН
4 – трубопровод подвода топлива от фильтра системы низкого давления к ФН
5, 7 – трубопроводы подвода топлива от ФН к РСФ
6 – трубопровод подвода топлива от ФН к агрегату аварийного слива
8 – трубопровод слива топлива в проставку ДЦН
10 – трубопровод подвода топлива к дозатору системы воспламенения топлива ФК и АУПН
11, 13 – трубопроводы подвода топлива к агрегату аварийного слива
12 – трубопровод слива дренажных жидкостей из ФН
14 – трубопровод подвода топлива от НР к РТ НР к РТ
16 – хомут.



Рис. 1 Форсажный насос (трубопроводы). Демонтаж и монтаж

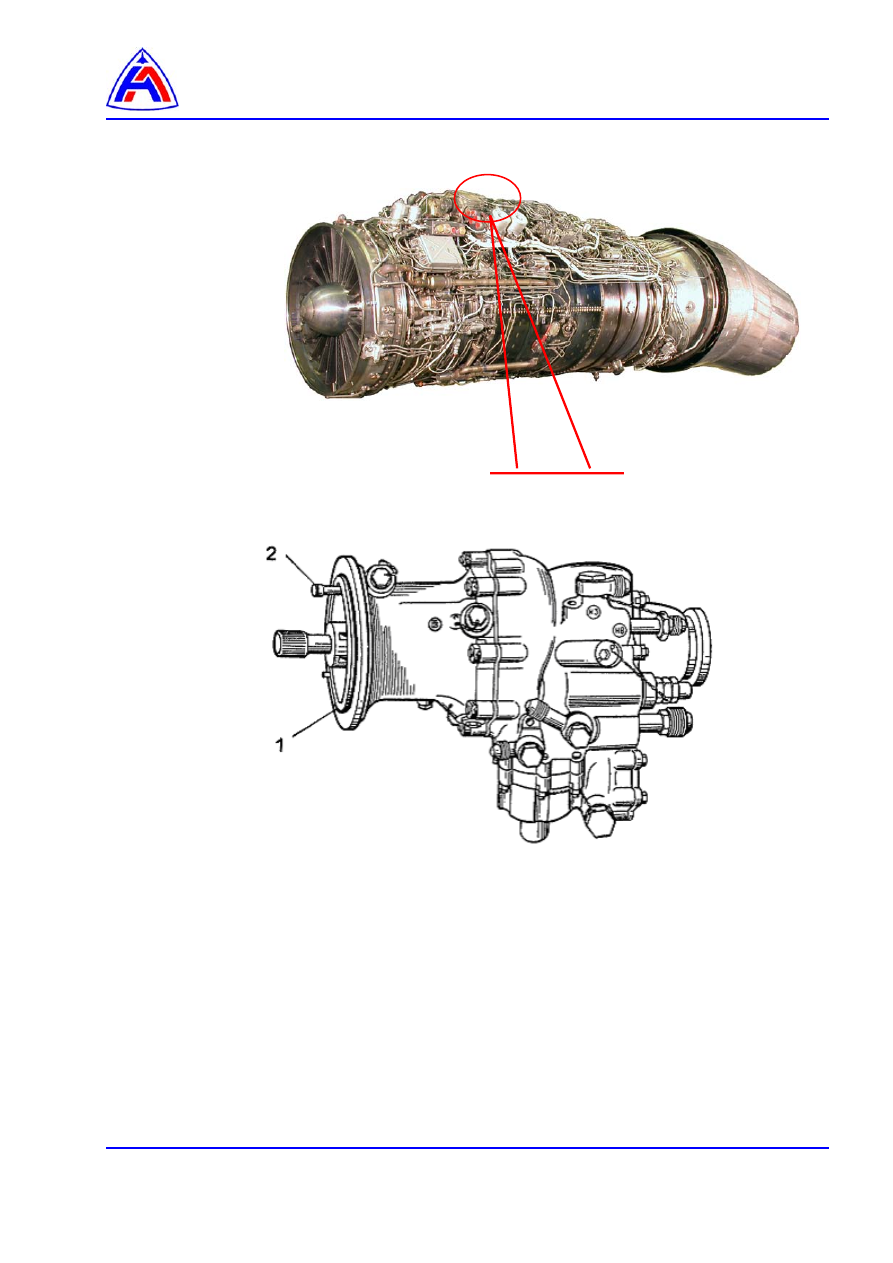

1 – кольцо уплотнительное (102-108-25-2-043)
2 – кольцо уплотнительное (006-009-19-2-043)





Рис. 2  Форсажный насос. Демонтаж и монтаж













Регулятор сопла и форсажа. Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования………………………………………………………………..………

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

2







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

3

 1



Подготовительные работы………………………………………………………………………

3



 2



Демонтаж………………………………….. ………………………………………………………

3



 3



Монтаж………………………………….. …………………………………………………………

5



 4



Заключительные работы……………….. ………………………………………………………

7



Перечень рисунков

 1



Регулятор сопла и форсажа. Демонтаж и монтаж  (листов 2) ………………..…..

9

,

10



 2



Регулятор сопла и форсажа. Демонтаж и монтаж ………………………………...........

11



 3



Регулятор сопла и форсажа. Демонтаж и монтаж ………………………………...........

12



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А

Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-10А-271А-А

Отладка двигателя после монтажа регулятора сопла и форсажа (РСФ)

96-А-72-00-00-11А-271А-А

Проверка  и  регулировка  величины  давления  топлива  за  насосом  НП-
160Д

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-73-21-00-01А-920А-А

Замена фильтроэлемента основного топливного фильтра

96-А-73-23-20-00А-200А-А

Регулятор сопла и форсажа – Технология обслуживания

96-А-73-75-00-00А-920А-А

Механизм управления НР и РСФ от РУД. Демонтаж и монтаж

Предварительные требования

Требуемые условия: нет











Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Гидроустановка ГУ-3

1

шт.

 Пульт АРМ ДК-30 (СД)

1

шт.

КПА ПВД   1

шт.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольца  ОСТ1 00980-80:

017-020-19-2-043
022-026-25-2-043
024-028-25-2-043
026-030-25-2-043
034-038-25-2-043
038-042-25-2-043
040-044-25-2-043




2 шт.
2 шт.
1 шт.
2 шт.
1 шт.
2 шт.
1 шт.

Шайбы контровочные:

094.2073
094.2412




1 шт.
20 шт.

Салфетки х/б

4

шт.

Бензин НЕФРАС  С2-80/120

ТУ 38.401-67-108-92




0,5 л.

Проволока ГОСТ 18143-72

0,6 ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т
1,2-ТС-12Х18Н10Т




0,3 м.
1,5 м.
0,2 м.

Смазка ЦИАТИМ-221  ГОСТ 9433-80



50 г

Плёнка полиэтиленовая ГОСТ 10354-82



1 м

2



Шпагат технический ГОСТ 17308-88



2 м.

Кольцо защитное ГОСТ 23825-79

383-420




2 шт.

Запасные части:

Номенклатура

Идентификационный номер

Количество

РСФ-31ВТ1



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности
