Двигатель АЛ-31ПФ. Руководство - часть 270



















                             4




 7












1


5

3





6













2                                       4







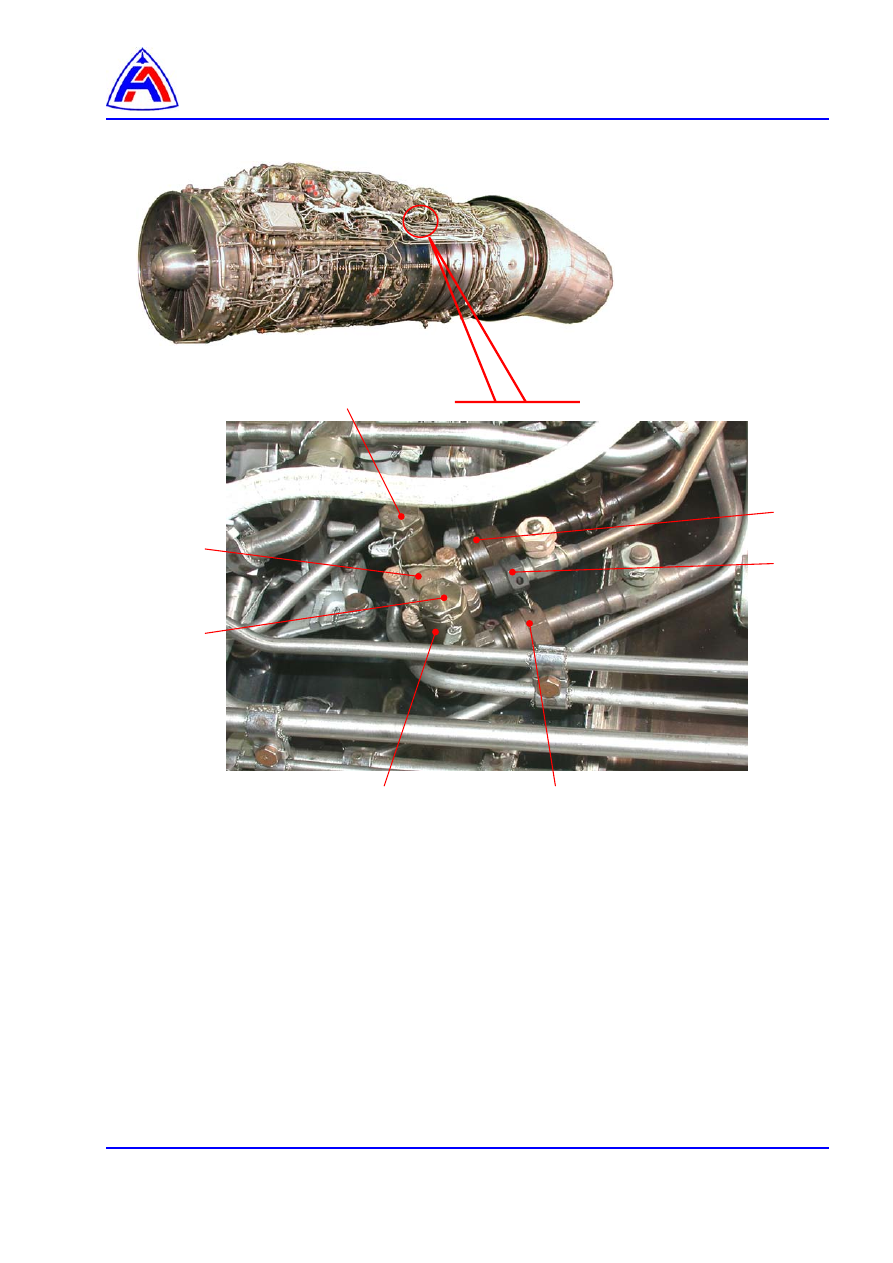

1 - штуцер отвода воздуха к регулятору π

т

 РСФ

2 - корпус
3 - штуцер отвода воздуха к HP
4 - штуцер отвода воздуха к регулятору расхода топлива РСФ
5 - крышка
6 – колпачок на винте регулировки суммарного расхода топлива в ФК
7 - колпачок на винте регулятора π

т






Рис. 5     Фильтр-редуктор воздушный





























1, 2 - фильтр;
3 – винт регулировки π

т



4 - крышка
5 - винт регулировки G

ТФ

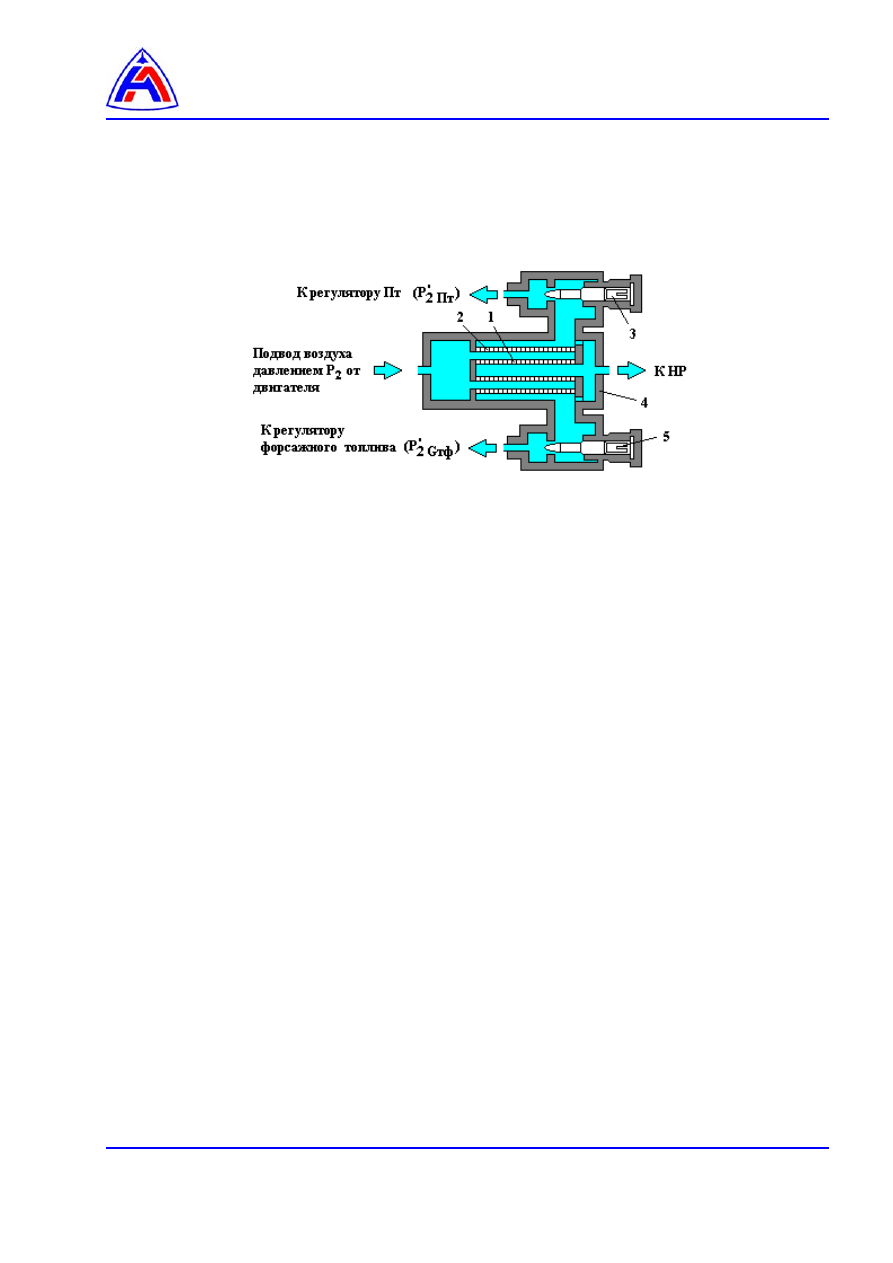

Рис. 6     Фильтр-редуктор воздушный (вид и принцип действия)

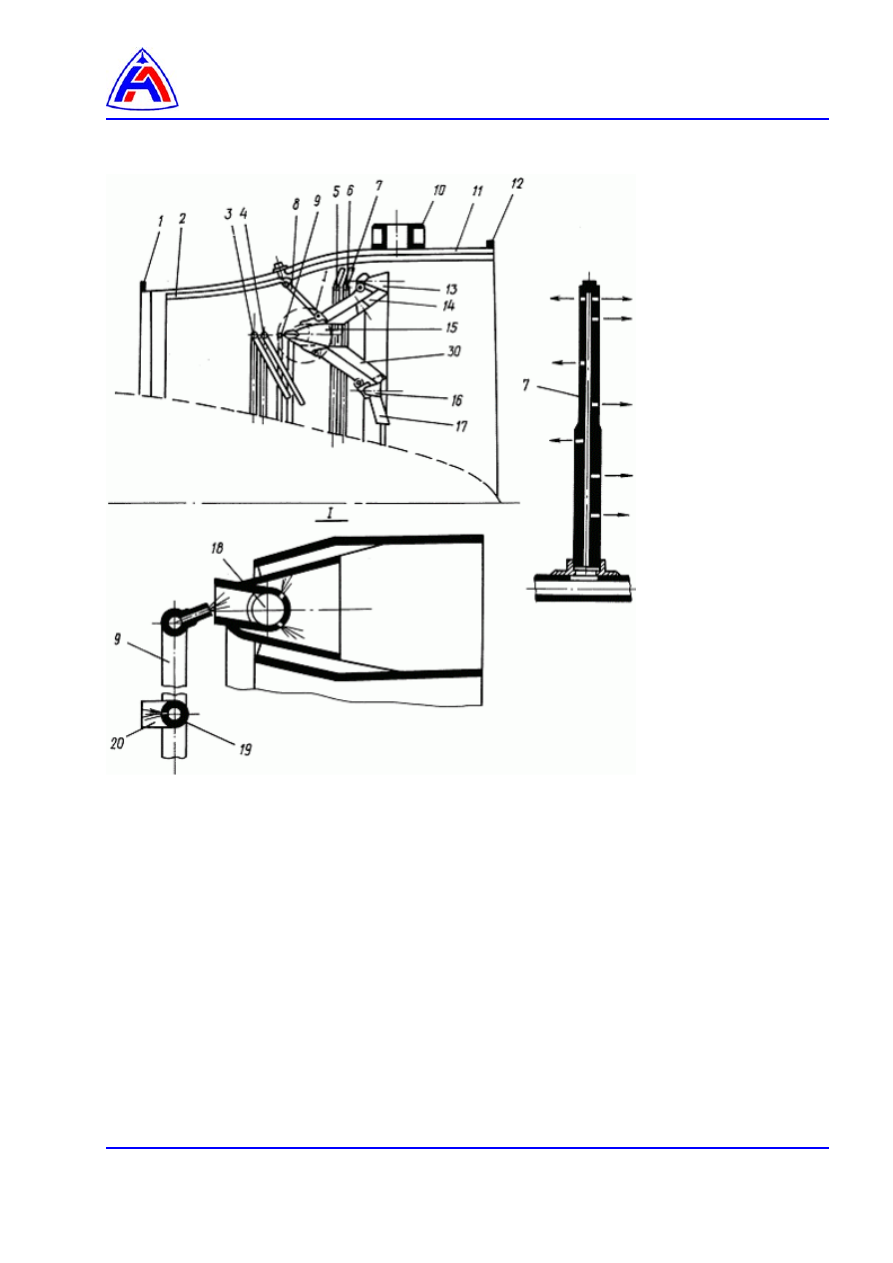

Рис.7   Топливные коллекторы ФК





1 – фланец
2 - теплозащитные экраны
3 - второй коллектор
4 - третий коллектор
5 - первый коллектор
6 - четвертый коллектор
7 - форсунка
8 - тяга
9 - пусковой (пятый) коллектор
10 - силовой пояс
11 - обечайка

12 - фланец
13 - большой стабилизатор
14 - стойка большого стабилизатора
15 – форcажная камера
16 - малый стабилизатор
17 - радиальный стабилизатор
18 - карбюратор
19 - кольцо пускового коллектора
20 - отражатель
21 - стойки малого стабилизатора







Форсажный насос (ФН). Демонтаж и монтаж.

Содержание



Ссылки ……………………………………………………………………………………………..….

1





Предварительные требования………………………………………………………………..……

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….….

2







Запасные части …………………………………………………………………………….…….

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура ………………………………………………………………………………………….….

2

 1



Подготовительные работы……………………………………………………………………

2



 2



Демонтаж………………………………….. ……………………………………………………

3



 3



Монтаж………………………………….. ………………………………………………………

4



 4



Заключительные работы……………….. ……………………………………………………

5



Перечень рисунков



1

Форсажный насос (трубопроводы). Демонтаж и монтаж………………………………….

6



2

Форсажный насос. Демонтаж и монтаж………………………………... …………………..

7

Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А

Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-01А-920А-А

Резьбовые соединения.  Тарированная затяжка

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-03А-920А-А

Ленточный хомут.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-02А-130А-А

Запуск двигателя

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-73-21-00-01А-920А-А

Замена фильтроэлемента основного топливного фильтра

96-А-73-23-10-00А-200А-А

Форсажный насос Технология обслуживания

Предварительные требования

Требуемые условия: нет



Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК (30СД)




1
