Двигатель АЛ-31ПФ. Руководство - часть 269

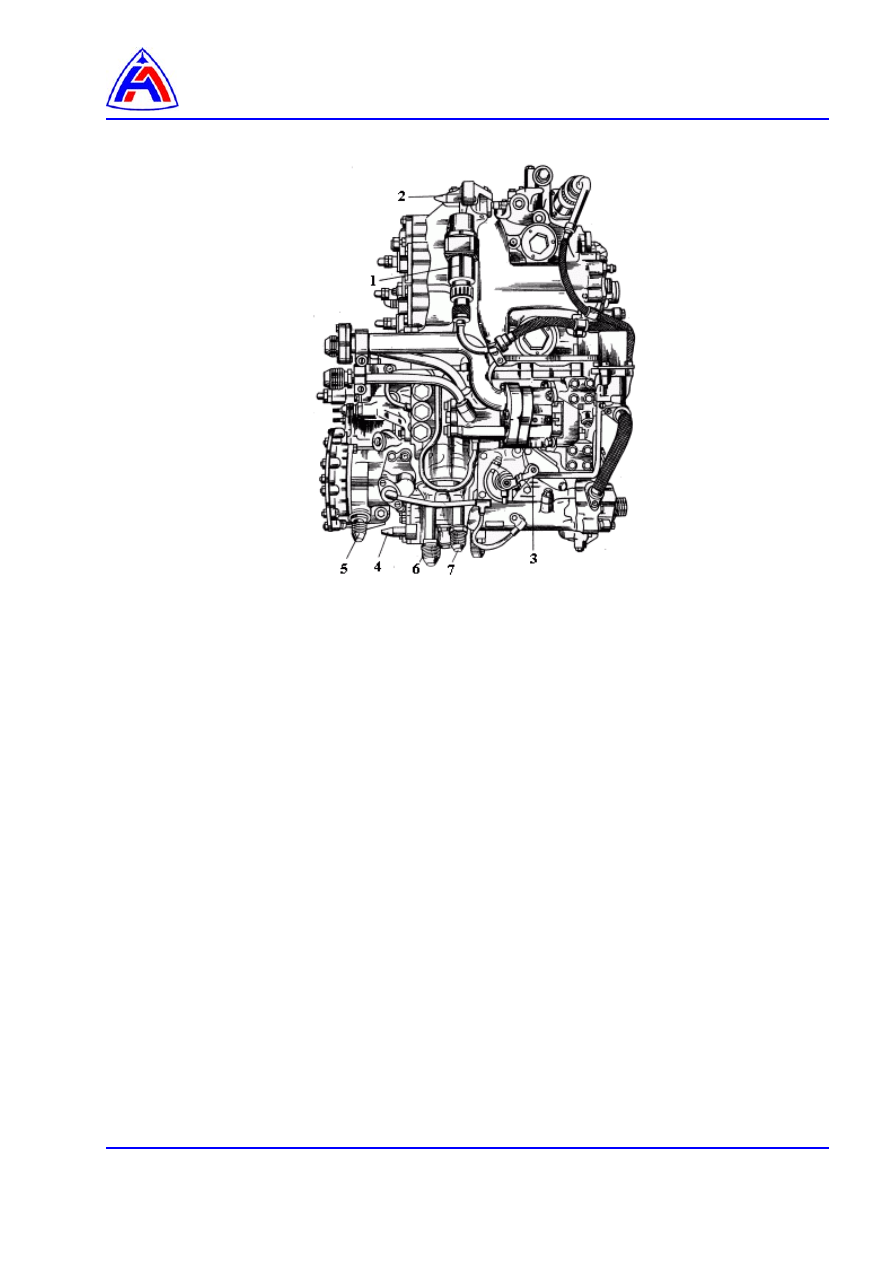

1 - сигнализатор давления топлива Ртф, (МСТ-10АС) (Ф7)
2 - установочный палец
3 - рычаг обратной связи регулятора сопла
4 - установочный палец
5 - штуцер подвода газа давлением Род. (С6)
6 - штуцер отвода топлива на открытие PC (в штоковую полость ГЦ PC) (С3)
7 - штуцер  отвода  топлива  на  прикрытие PC (в  бесштоковую  полость  ГЦ PC)

(C2)





Рис. 2    Регулятор сопла и форсажа РСФ

(лист 3 из 3)

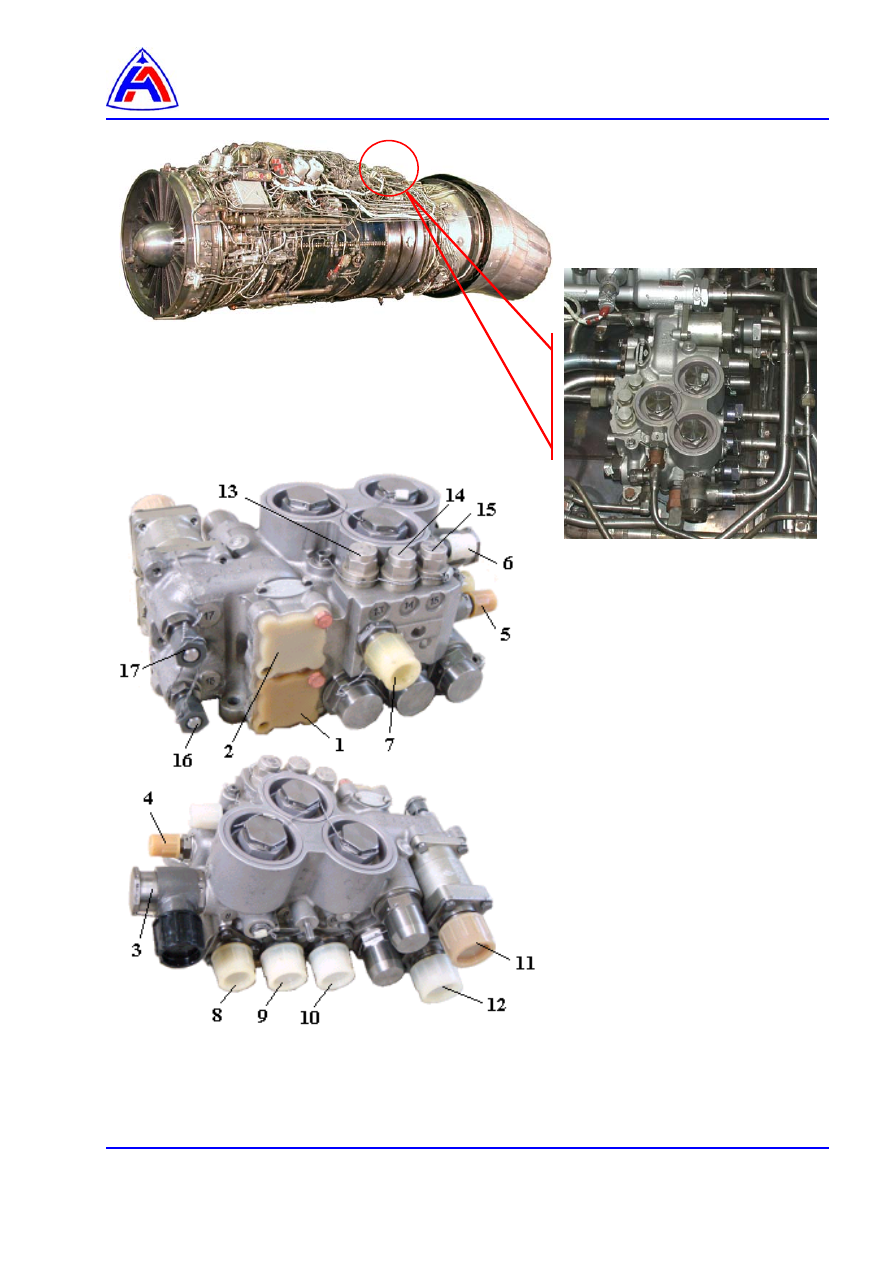

Рис. 3    Распределитель форсажного топлива (РТФ)

(лист 1 из 2)






















1 - фланец подвода топлива от РСФ для второго и третьего коллекторов
2 - фланец  подвода  топлива  от  РСФ  для  первого  и  четвертого

коллекторов

3 - штуцер подвода топлива от РСФ для пускового коллектора
4 - штуцер подвода топлива для заполнения коллекторов
5 - штуцер  подвода  топлива  командным  давлением  от  РСФ  на

включение топливных коллекторов ФК

6 - штуцер подвода газа давлением Р04
7 - штуцер слива топлива
8 - штуцер отвода топлива к пусковому коллектору
9 - штуцер отвода топлива к первому коллектору
10 - штуцер отвода топлива ко второму коллектору
11 - штуцер отвода топлива к четвертому коллектору
12 - штуцер отвода топлива к третьему коллектору
13 - винт регулировки включения второго коллектора
14 - винт регулировки включения первого коллектора
15 - винт регулировки включения пускового коллектора
16 - штуцер консервации третьего коллектора
17 - штуцер консервации четвертого коллектора


Примечание. Номера позиций соответствуют гравировке на корпусе

агрегата.









Рис. 3   Распределитель форсажного топлива (РТФ)

(лист 2 из 2)


































1 – штуцер слива
2 – воздушный жиклёр
3 – штуцер Р

2

’’π

т



4 – дроссельный пакет ДП1
5 – дроссельный пакет ДП2
6 – штуцер Р

КПД





7 – штуцер Рком

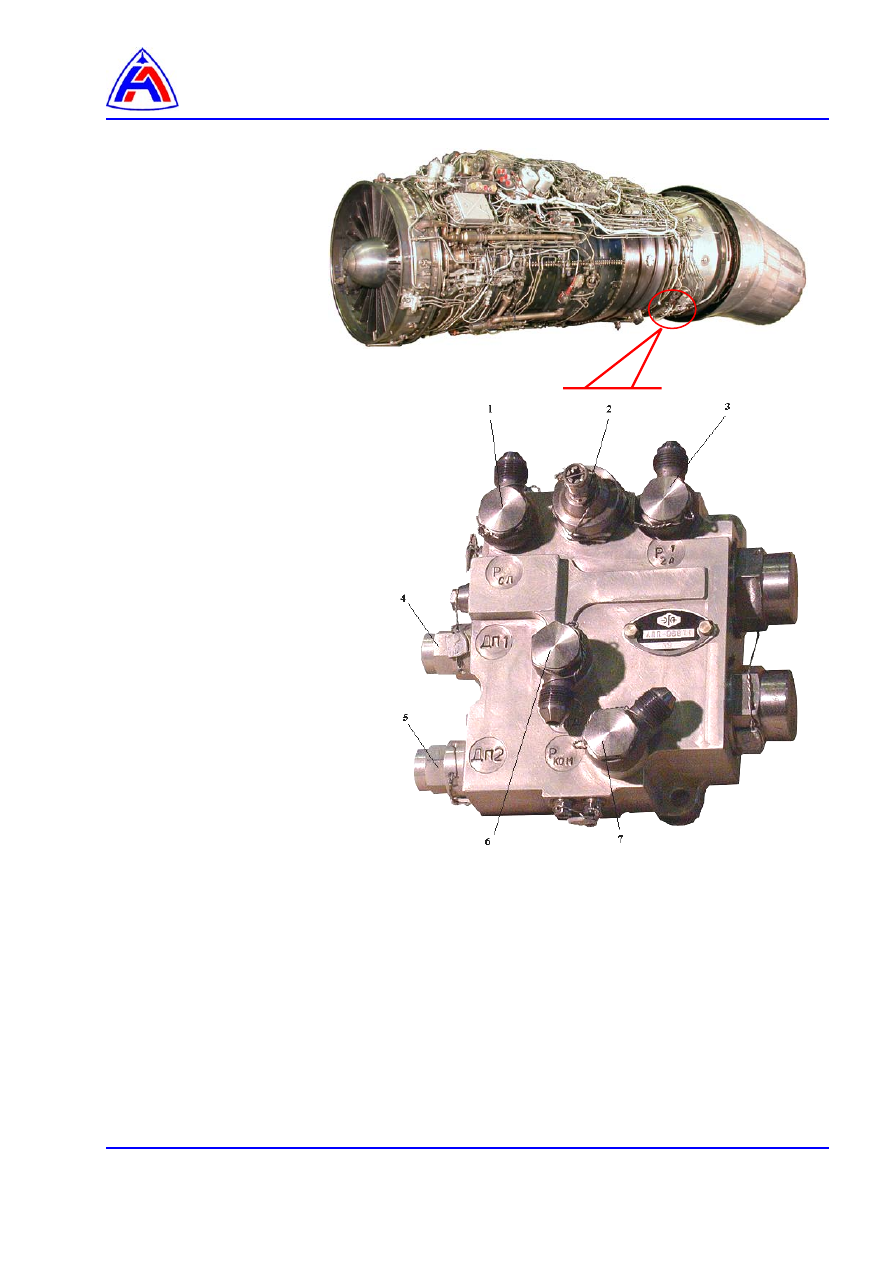

Рис. 4     Агрегат перестройки π

т

 АПП
