коллектора После заполнения коллектора в него поступает только дозированное топливо от
РСФ.
Начало  открытия  распределительного  клапана

9

  и  поступления  в  третий  коллектор

дозированного топлива  происходит при достижении во втором коллекторе давления (15 ± 1)
кгс/см

2.



Распределительный клапан

9

 открывается полностью при достижении во втором коллекторе

давления (39 ± 1) кгс/см

2

.

2.11.

Дозирующий  кран

24

  (

96-А-73-23-20-00А-000А-А,  рис. 9

)  в  РСФ  открывается,  когда

положение  РУД  соответствует  (по  показаниям  лимба  РСФ)  уровню  включения  первого  и
четвертого  коллекторов.  Топливо  подается  через  клапаны

17

  (

96-А-73-23-30-00А-000А-А,

рис. 2

) и

12

 РТФ, которые работают аналогично клапанам

14 и 9

.

2.12.

Агрегат  АПП,  для  исключения  снижения  π

т

  при  розжиге 2 и  1



коллекторов  {в  момент

повышения  командного  давления  к  РТФ  на  подключение 2 и 1 коллекторов},  производит
перестройку  регулятора  π

т

  агрегата  РСФ.  Перестройка  осуществляется  путем

дополнительного стравливания давления Р

2

" π

т

 на время 1,5 ± 0,1 секунды.

2.13.

Замыкание  контактов  сигнализатора  ВР  в  РСФ    (

96-А-73-23-20-00А-000А-А,  рис. 9, поз. 50

)

происходит  при  условии:  РУД  устанавливается  на  упор  ВР  (РУД>113  делений  по  лимбу
РСФ)  и  в  кабине  самолета  включается  тумблер  «ВР».  От  сигнализатора    команда  «ВР»
напряжением +27В  поступает  в  КРД.  КРД  (только  при  наличии  команды  «Б»  с  борта
самолета)  перестраивает ограничители n

1

, n

2

 и Т

4

 на уровень режима «ВР».

КРД,  одновременно,  формирует  команду  в  РСФ  на  ЭМК  снижения  расхода  форсажного
топлива (

96-А-73-23-20-00А-000А-А, рис. 10, поз. 4

). Расход форсажного топлива снижается

на 7% относительно  расхода  на  полном  форсированном  режиме,  чем  обеспечивается
сохранение суммарного коэффициента избытка воздуха (α

Σ

) в форсажной камере. Снижение

расхода  форсажного  топлива  обеспечивается    за  счет  перехода  на  вторую  программу
коррекции  Р

2

"

Gтф

 по Т

01

.

2.14.

Поддержание  минимальных  значений  расходов  топлива  через  пятый,  второй  и  первый
коллекторы  (малое  давление  Р

2

  или  РУД  в  положении,  близком  к  подключению -

отключению  коллектора)  осуществляется  клапанами  перепада

2, 4, 6

(

96-А-73-23-30-00А-

000А-А, рис. 2

) соответственно.

2.15.

Отключение  коллекторов  ФК  при  дросселировании  форсированных  режимов  и  работа
механизмов РТФ и РСФ осуществляется в порядке, обратном процессу увеличения степени
форсирования.

2.16.

Работа воздушного фильтра редуктора (

рис. 5, 6

) осуществляется следующим образом.

Воздух давлением Р

2

 из-за КВД проходит через фильтры

1, 2



(рис. 6

) и поступает в каналы.

Проходные сечения каналов зависят от положения винтов

3 и 5

, которые настраиваются при

отладке двигателя и в процессе работы не меняются.  Редуцированный воздух поступает в
РСФ, в блок воздушных редукторов.  Не редуцированный воздух поступает в НР.

2.17.

Коммуникации топливной системы ФК и системы аварийного  слива показаны  в

96-А-72-00-

00-00А-050А-А

.
















































Н 3 - штуцер подвода топлива командным давлением от РСФ на открытие

клапана

Н 4 - штуцер подвода топлива от HP
Н 5 - штуцер подвода топлива командным давлением от HP
Н 6 - штуцер слива топлива на вход в ДЦН

Н 8 - штуцер подвода топлива командным давлением от агрегата аварийного

слива

Н 9 - штуцер дренажа

Н 10 - штуцер отвода топлива командным давлением в агрегат аварийного

слива

1 - рессора
2 - заборник масла
3 - корпус
4 – улитка
5 – патрубок подвода топлива от ДЦН
6 – фланец отвода топлива в РСФ
7 - крышка
8 – штуцер отвода топлива к дозатору и агрегату управления НП

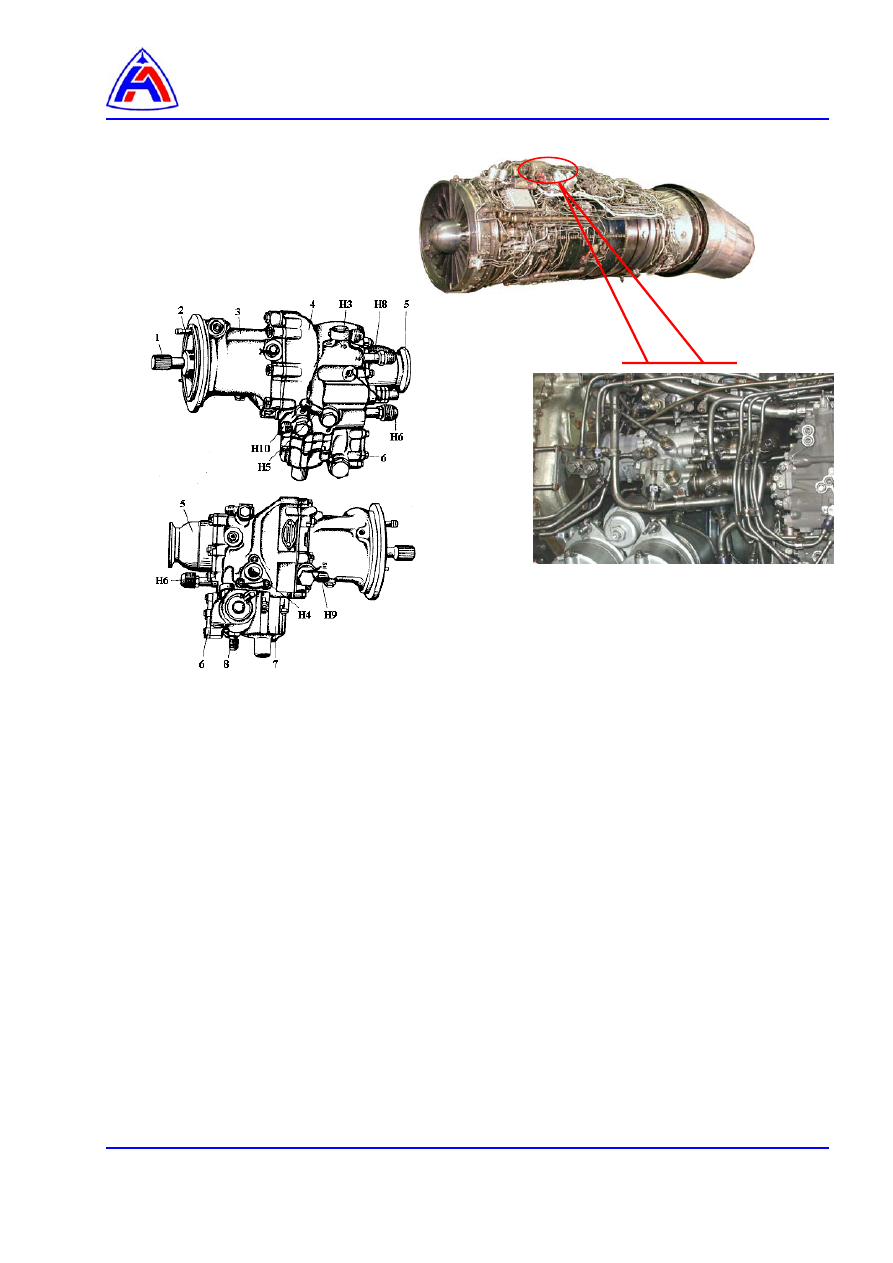

Рис. 1    Форсажный насос


































1 - штуцер подвода топлива от НП (С1)
2 - жиклер перестройки регулятора π

т

 при розжиге ФК

3 - штуцер отвода топлива давлением Рком к агрегату управления охлаждением турбина

(С15)

4 - жиклер
5 - винт регулировочный переключения створок PC в зоне МГ (С35)
6 - винт регулировки диаметра PC на гидроупоре (С33)
7 - шкала
8 - штуцер подвода Рt (С10)
9 - штуцер замера давления топлива в системе управления переключателя масла

(С20М)

10 - штуцер подвода топлива давлением Рком = f (n

2

пр) (Ф8)

11 - штуцер управления дроссельной заслонкой ФН (С20)
12 - штуцер подвода топлива от HP на перестройку программы PC (С4)
13 - рычаг управления агрегатом
14 - футорка под рым-болт
15 - дроссельный пакет (Ф25)

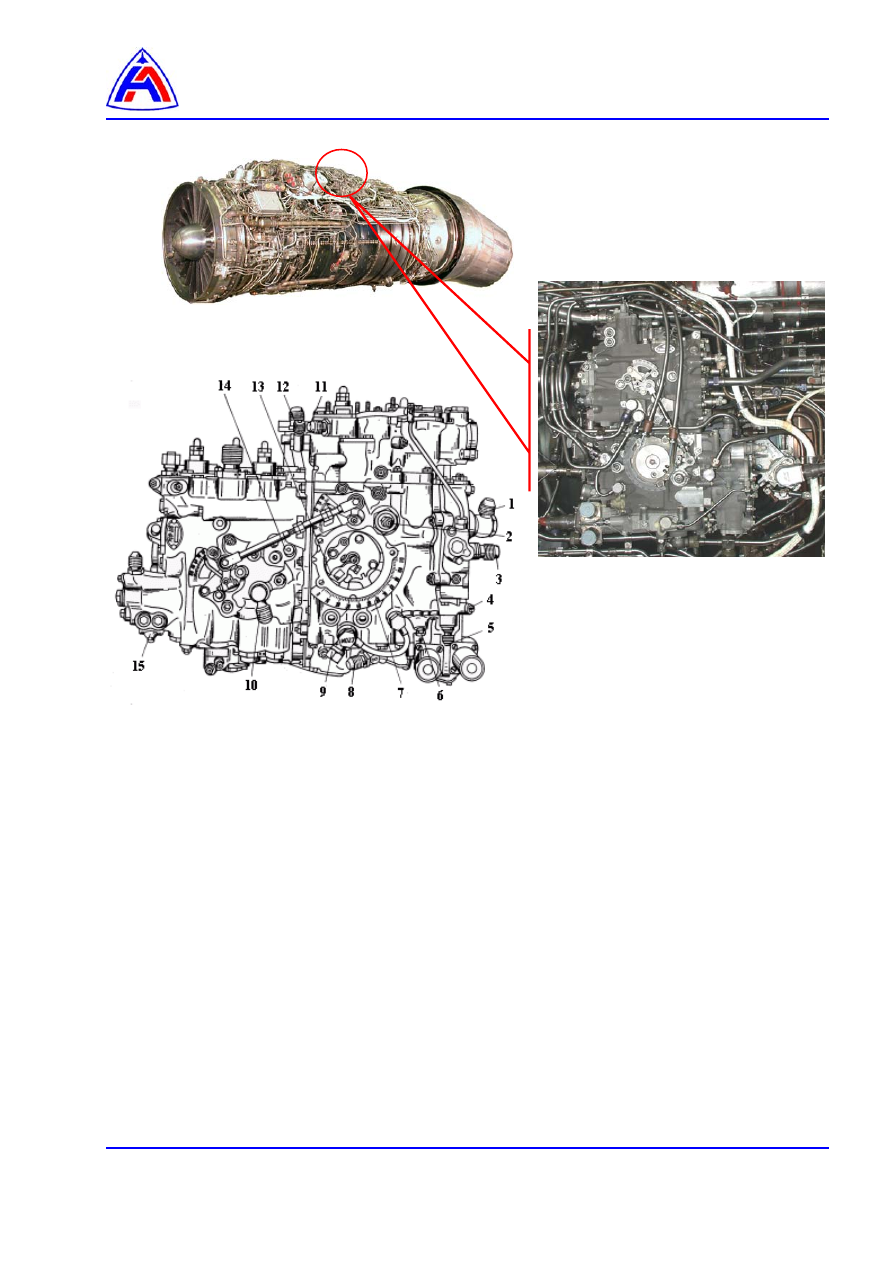

Рис. 2     Регулятор сопла и форсажа РСФ

(лист 1 из 3)

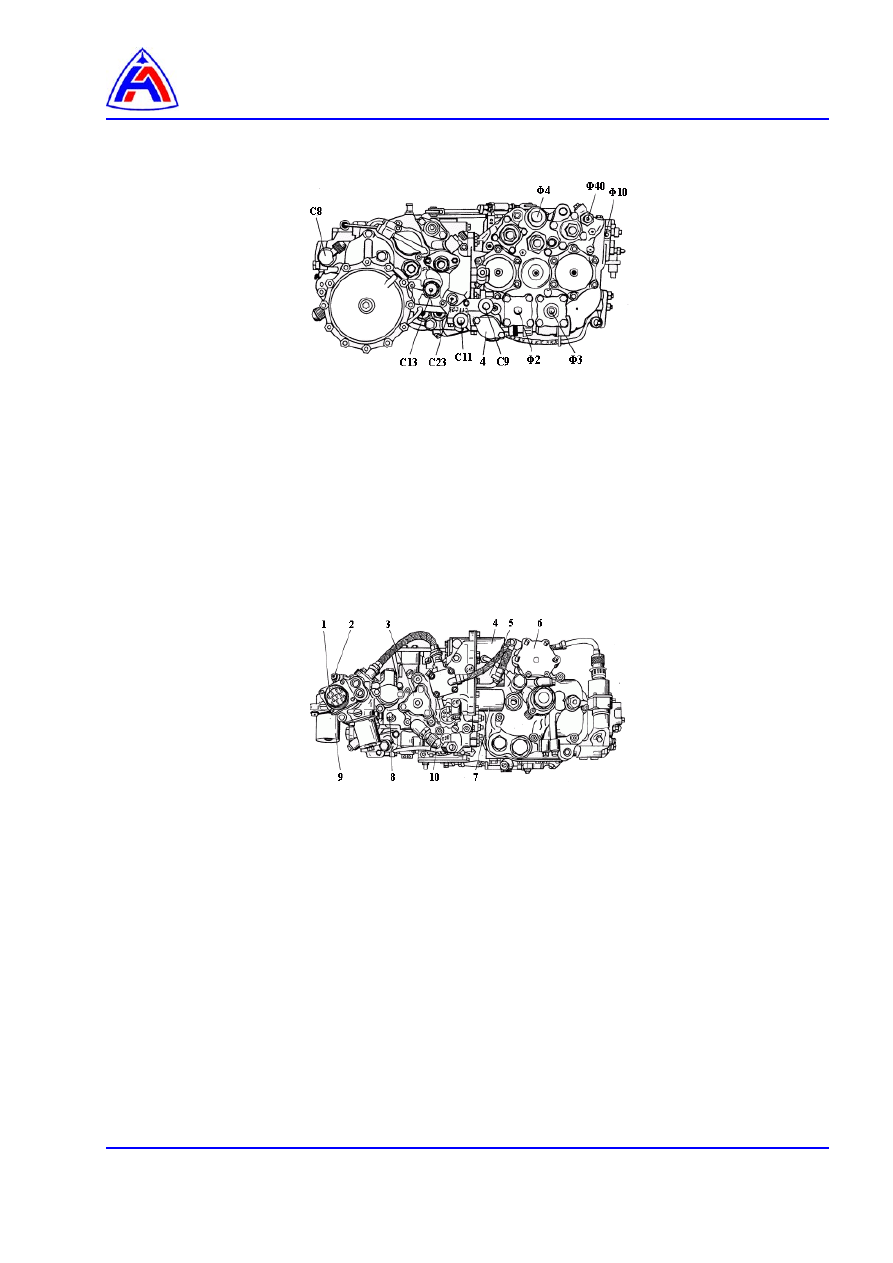

С8 - штуцер подвода топлива давлением перед РТ
С9 - штуцер подвода воздуха к регулятору топлива
С 11 - штуцер подвода воздуха к регулятору π

т



С13 - штуцер стабилизированного слива ТДК
С23 - дроссельный пакет
Ф2 - фланец отвода топлива к РТФ для второго и третьего коллекторов
ФЗ - фланец отвода топлива к РТФ для первого и четвертого коллекторов
Ф4. - штуцер отвода топлива к РТФ для пускового коллектора
Ф10 - штуцер отвода топлива командным давлением к РТФ
Ф40 - штуцер отвода топлива к клапану переключения масла (заглушен)
4 - фланец трубы отвода воздуха из программных механизмов регулятора π

т

 в отсек

двигателя







1 - объединенный штепсельный разъем
2 - клапан слива топлива при консервации
3 - штуцер слива топлива на вход в ДЦН (С 12)
4 - электромагнитный клапан уменьшения Fс. ( Эм8)
5 - электромагнитный клапан перестройки на МФ (Эм6)
6 - фланец подвода топлива от ФН (Ф1)
7 - электромагнитный клапан аварийного выключения ФК (Эм7)
8 - упор регулировочный максимального расхода топлива PC (С34)
9 - электромагнитный клапан отключения охлаждения турбины
10 - штуцер подвода топлива Рком=f (t

01

)  (C10)



Рис. 2    Регулятор сопла и форсажа РСФ

(лист2 из 3)
