Т1 - Штуцер подвода топлива
Т2 - Штуцер стабилизированного давления
Т3 - Штуцер слива

 1 - Термодатчик капсульный
 2 - Стабилизатор давления
 3 - Мембрана капсулы
 5 - Сопло термодатчика
 6 - Сопло стабилизатора
 9 - Сильфонный узел с направляющими
15 - Термопакет компенсационный
17 - Заслонка
23 - Термоприемник
24 - Опора







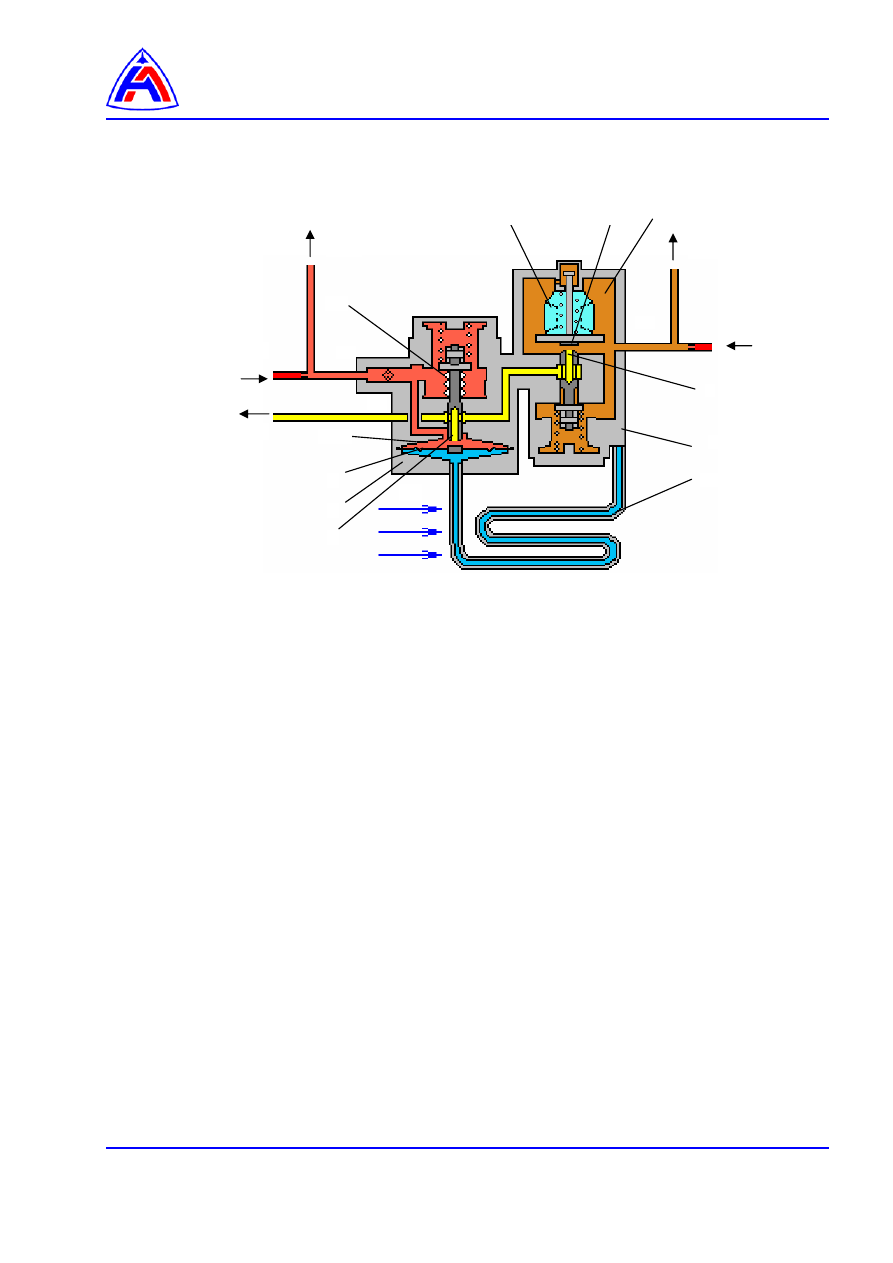

Рис. 2 Принципиальная схема агрегата.



2

9

Т1

Т2

Т3

Р

КОМ



Р

СТ. СЛ.



Р

КПД



Р

КПД

Р

СЛ



Т

01

17

15

23

24

А

6







ТДК- М - технология обслуживания


Содержание



Ссылки ………………………………………………………………………………………..……..….

Предварительные требования…………………………………………………………………........

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура …………………………………………………………………………………………..……

 1

Распаковывание агрегата…………………………………………..….………………….……..

 2

Расконсервация агрегата………………………………………………………………………..

2



 3

Консервация и упаковывание агрегата………………………………………………………..

 4

Демонтаж и монтаж агрегата……………………..……………………………………………..

3







Перечень рисунков


 1

Термодатчик газовый капсульный модифицированный …………………………………

5



 2

Упаковывание агрегата в тару……………………………………………………………….

6



Ссылки:

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Пломбир





Материалы, расходные материалы и неремонтируемые изделия:
Бензин-растворитель  ТУ 38.401-67-108-92



По требованию

Нефрасы С 50/170, С2 80/120, СЗ 80/120



По требованию

Топливо





По требованию

Масло МС-8П ОСТ 38 01163-78



По требованию

Масло ИМП-10 ТУ 38.101.1299-90





По требованию

Смазка пушечная ГОСТ 19537-83



По требованию

Хладон 113 ГОСТ 23844-79



По требованию

Бумага парафинированная БП-3   ГОСТ 9569-79



По требованию

Бумага телефонная КТ-50   ГОСТ 3553-87



По требованию

Пленка  полиэтиленовая I50...200 мкм

ГОСТ 10354-82





По требованию







Парафин марок А, Б, Г, Д   ГОСТ 23683-89



По требованию

Церезин марок 67, 75, 80   ГОСТ 2488-79



По требованию

Восковой сплав ЦПНС~30-5    ТУ 13Б-03-11-68

По требованию

Салфетки х/б



По требованию

Шпагат технический  ГОСТ 17308-88



По требованию

Проволока  0,6-ТС-I2XI8H10T   ГОСТ 18143-72



По требованию

Пломба   ОСТ 1 10067-71



По требованию

Силикагель-осушитель КСМ и ШСМ (кусковой и
гранулированный)   ГОСТ 3956-76



По требованию

Запасные части: нет.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура:

1.

Распаковывание агрегата (

Рис. 2

).

1.1.

Вскройте  согласно  указанию  на  манипуляционном    ярлыке

9

  коробку,  заклеенную  по

периметру бумажной лентой или липкой лентой типа «скотч»

18

1.2.

Извлеките  полиэтиленовый      пакет

13

  с  паспортом  и  упаковочным  листом  и  сверьте

номер агрегата с номером, указанным в паспорте, а по упаковочному листу проверьте
комплектность поставки.

1.3.

Достаньте  полиэтиленовый  мешок

7

  из  коробки,  вскройте  его  и  извлеките  из  него

агрегат и запасную прокладку

4

входящую в комплект запасных изделий.

2.

Расконсервация  агрегата.

2.2.

Внутренней расконсервации агрегат  не подвергайте.

Внутреннюю  расконсервацию  агрегата  на  двигателе  производите  в  соответствии  с
документацией на комплектуемый  агрегатом двигатель.

3.

Консервация  и упаковывание агрегата

3.1

Консервация агрегата.

3.1.1.     Внутреннюю  консервацию  агрегата  проводите  не  позднее  чем  через 48 часов  после

демонтажа агрегата с двигателя.

3.1.2.     Консервацию наружных поверхностей смазками не производите.

3.1.3.     Для внутренней консервации применяйте:

•

масло трансформаторное ТК

•

авиационное  масло МК-8 без присадки

•

авиационное  масло МС-8П

•

авиационное  масло ИПМ-10

3.1.4.     Порядок проведения внутренней консервации:

Разглушите все штуцера, имеющие предохранительные колпачки.

Слейте все топливо через штуцера

T1

T2

 и

ТЗ

 (

Рис. 1

).







При сливе топлива агрегат поворачивайте  в различные положения.

Подведите  консервирующее    масло,  нагретое    до  температуры 60...80°С,  под  давлением
5...12 кгс/см2 через дроссели с проливкой 100...1000 см3/мин в штуцера

Т1

и

Т2.

 Штуцер

ТЗ



соедините со свободным сливом в консервационный  бак.

Прокачку масла производите в течение   5...10 минут.

3.1.5.    После  консервации  смонтируйте  на  все  штуцера  предохранительные    колпачки    с

уплотнительными кольцами.

3.1.6.    Специального слива не производите.

Допускается частичный слив масла при отсоединении трубопроводов подвода масла.

3.1.7.

Внутреннюю  консервацию  агрегата  на  двигателе  производите  в  соответствии  с
документацией на комплектуемое изделие.

3.2.

Упаковывание агрегата (

Рис. 2

3.2.1.     Агрегат на подставке

25

с прокладкой

4

входящей в комплект запасных изделий, вложите в

полиэтиленовый мешок

7

, вакуумируйте и запаяйте.



Уложите агрегат в коробку.

3.2.3.     Паспорт и  упаковочный лист  вложите в пакет

13

запаяйте и уложите в коробку

2

3.2.4.     Заклейте коробку

2

 с этикеткой

29

 по периметру бумажной лентой

18

 согласно указанию на

манипуляционном ярлыке

9

Разрешается вместо бумажной ленты использовать липкую ленту типа «скотч».

4.

Демонтаж и монтаж агрегата

4.1

Демонтаж агрегата с двигателя производите в соответствии с РЭ на двигатель.

4.1.2.     В случае снятия агрегата с двигателя проводите следующие работы:

–

Промойте  наружные  поверхности  штуцеров  и  присоединенных  к  ним  деталей

бензином или нефрасом.

–

Отсоедините трубопроводы от агрегата.

–

Отстыкуйте  фланец  агрегата  от  посадочного  места  на  двигателе,  снимите  агрегат  с

двигателя.

–

Поставьте на фланец агрегата транспортировочный  кожух с прокладкой и прикрепите

его двумя винтами с гайками (М6).

–

Законсервируйте агрегат.

–

Закройте все штуцера предохранительными колпачками.

–

Произведите упаковывание агрегата.

–

Запишите в паспорт агрегата причину снятия, наработку, даты снятия, консервации и

упаковки агрегата.

4.2.

Монтаж агрегата

4.2.1.     Произведите распаковывание и расконсервацию агрегата.

4.2.2.     Осмотрите агрегат и убедитесь в отсутствии механических повреждений.

Снимите  транспортировочный  кожух

12

  (

рис. 2

)  с  прокладкой.  Отверните 2 винта    и

проверьте  состояние  фланца,  посадочной  поверхности  и  спирали  термоприемника
(отсутствие забоин, чистота поверхности).

4.2.3.    Монтаж  агрегата  на  двигатель  производите  в  соответствии  с  документацией  на

комплектуемое изделие, выполняя следующие требования:
