ТДК- М - описание и работа.


Содержание







1

Описание …………………………………………………………………………………………...

2



 2

Основные технические данные ………………………………………………………………..

2



 3

Основные функциональные узлы……………………………………………………………....

3



4

Работа………………………………………………………………………………………………

4




Перечень рисунков

 1

Давление заправки термоприемника.……………..…………………………………………..

3



 2

Принципиальная схема агрегата……… ………………………………………………………

6






1.

Описание.

1.1.

Термодатчик  газовый  капсульный  модифицированный  ТДК-М  предназначен  для  выдачи
перепада  командного  давления  топлива  в  зависимости  от  температуры  термоприемника,
помещенного  в  замеряемую  среду,  в  агрегаты  топливопитания  двигателя  (в  дальнейшем
АТД).

1.2.

ТДК-М  обеспечивает  выдачу  перепада  командного  давления,  величина  которого
пропорциональна текущему значению температуры среды, окружающей термоприемник:

∆P

К

= P

Т

- P

СТ.СЛ.

 = f(t01 °C)

1.3.

ТДК-М  состоит  из  двух  основных    узлов,  расположенных  в  отдельных  корпусах  и
скомпонованных  в одном агрегате:

–

термодатчика  капсульного

–

стабилизатора давления.

2.

Основные технические данные.

2.1.

Рабочая жидкость – двигательное топливо.

2.2.

Давление рабочей жидкости (топлива), кгс/см2:

–

на входе в агрегат ........................................................................................................22 ± 0,2

–

на сливе из агрегата, абс ............................................................................................ 0,4...3,5

–

вырабатываемое стабилизатором давления, абс ………………..............................6,6

2.3.

Номинальная тонкость фильтрации топлива на входе в агрегат,

мкм, не хуже: ...........................................................................……………………………………… 16

2.4.

Масса агрегата, кг, не более ..........................................................................…………………… 1,2

2.5.

Агрегат выполнен в климатическом исполнении В2Жпо ГОСТ 15150.

2.6.

Температура при эксплуатации, °С:



топлива на входе в агрегат…………………...…….…………………………………..минус 50...+ 120



окружающей среды:

-  длительно…………………………..…………....……………………………………. минус 60... + 120

-  кратковременно…………………………………...…………... ……………………………….до  + 220

+0,05
-0,1







2.7.

Относительная влажность воздуха

при эксплуатации (при температуре +35 °С) …………………………… ………………………..98%

2.8.

Линейные перегрузки в 3-х взаимоперпендикулярных



направлениях, g, ……………………………………………...……………………………… не более 11

2.9.

Угловые перегрузки в 3-х взаимоперпендикулярных

направлениях, рад/сек,………………………………………….......................................... не более 5

2.10.

Вибрационные перегрузки:



в диапазоне частот 0...20 Гц .................. …………………………..максимальная амплитуда 1 мм



в диапазоне частот 20...300 Гц .....…..... …………………максимальная виброскорость 312 мм/с

2.11.

Ударные перегрузки многократного действия, длительность

импульса 20...50 мс, g, ......................................................................не более 12



Ресурс............................................................................указан в паспорте агрегата.

3.

Основные функциональные узлы:

–

термодатчик капсульный

1

 (

рис. 2

)

–

стабилизатор давления

2

.

3.1.

Термодатчик капсульный.



Термодатчик  капсульный  предназначен  для  выдачи  сигнала  абсолютного  давления  Рт  в
зависимости от температуры среды, окружающей термоприемник

23

 (

рис. 2

).

Термодатчик включает в себя:

–

термоприемник

23



–

сопло

5



–

термопакет компенсационный

15



–

узел капсулы, состоящий из мембраны

3

 и опоры

24



Термодатчик  работает  по  принципу  газового  термометра.  При  постоянном  объеме
термоприемника, из уравнения состояния газов

PV=RT

следует,  что  давление    газа    пропорционально  абсолютной  температуре  среды  Т,
окружающей  термоприемник:

T

V

R

P

×

=

,

где R - газовая постоянная.

Таким  образом,  для  любых  температур T1 и  Т2  давление  газа  в  замкнутом  объеме
находится из уравнения

2

1

2

1

T

T

P

P =

 ,

т.е.  наклон  характеристики  Р = f(Т)  будет  зависеть  от  давления  заправки  термоприемника
(рис. 1).

Р, кгс/см2

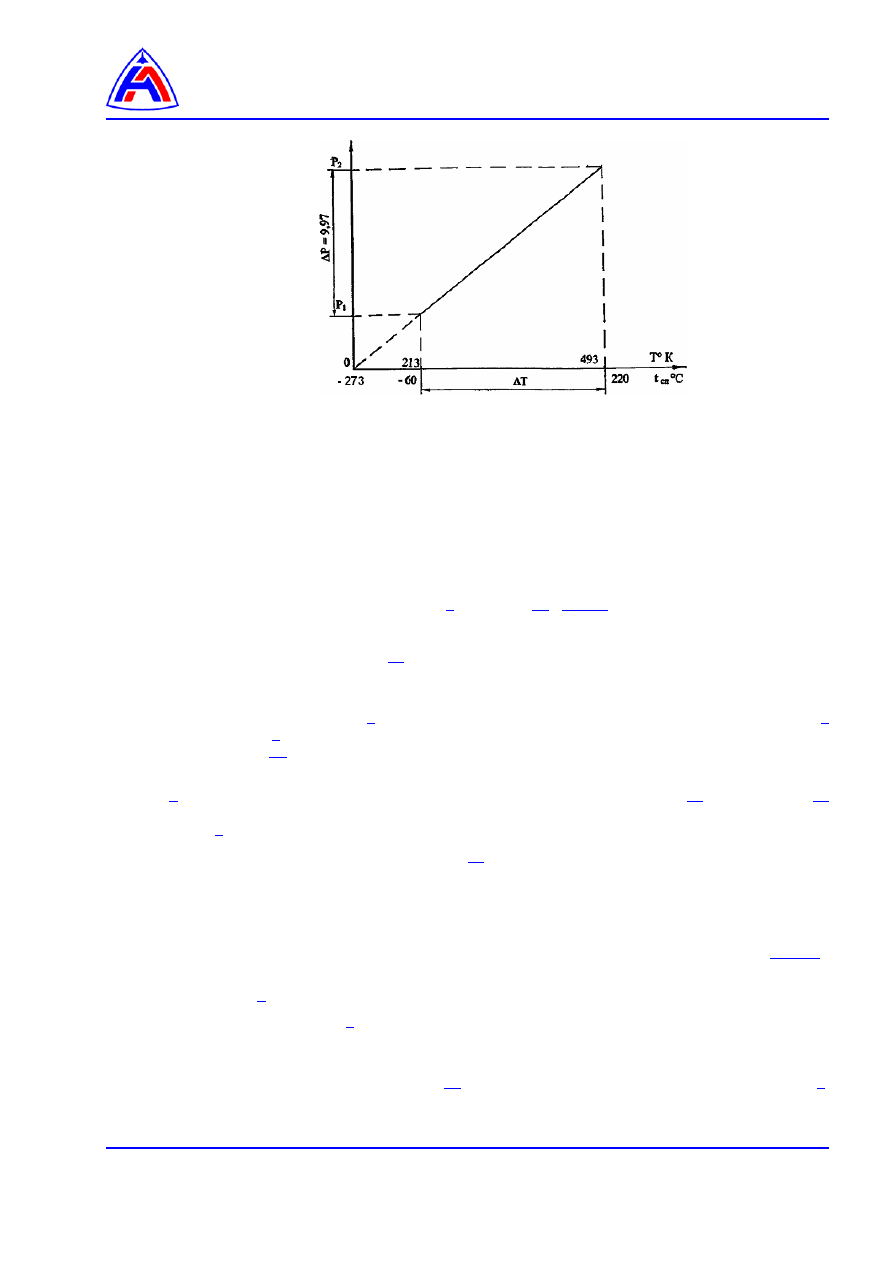

Рис. 1   Давление заправки термоприемника



Рабочим  телом  термодатчика  выбран  гелий.  Это  дает  возможность  осуществлять
пооперационный  и  окончательный  контроль  вакуумной  плотности  конструкционного
материала,  сварных  и  паяных  соединений  масспектрометрическим  методом,  используя
промышленные  гелиевые  течеискатели  ПТИ-10.  Применение  гелия  обусловлено  также  его
сравнительно большой удельной теплопроводностью и малой удельной теплоемкостью, что
улучшает динамические  характеристики термодатчика.

Узел  капсулы  состоит  из  мембраны

3

  и  опоры

24

  (

рис. 2

).  Конфигурация  тонкостенной

мембраны  выбрана  таким  образом,  чтобы  обеспечить  ее  работоспособность  при  больших
избыточных давлениях. Для этого гофры мембраны   выполнены в виде арки, а  опирается
мембрана на плоскость опоры

24

. В связи с тем, что капсула работает в режиме повторителя

давления, мембрана в равновесном состоянии практически не испытывает нагрузок.

В  исходном  положении,  когда  давление  рабочей  жидкости  в  командной  полости  равно
давлению гелия, мембрана

3

 находится в равновесном состоянии. При этом между соплом

5



и  мембраной

3

  имеется  зазор,  обеспечивающий  слив  рабочей  жидкости  в  полость  слива

через штуцер

ТЗ

.

Для исключения влияния изменения температуры рабочей жидкости, омывающей мембрану

3

  на  характеристику  ТДК-М,  введен  термопакет  компенсационный

15

.  Термопакет

15



воспринимает    это  изменение  температуры  и  корректирует  положение  связанного  с  ним
сопла

5

.

Термопакет представляет собой набор из

12

 биметаллических пластин.



3.2.

Стабилизатор давления.

Стабилизатор давления предназначен для поддержания постоянным абсолютного давления
рабочей  жидкости  Р

СТ.СЛ.

  независимо  от  изменения  давления  слива  Р

СЛ.

  (

рис. 2

).

Стабилизатор давления включает в себя:

–

сопло

6



–

сильфонный  узел

9

,  состоящий    из  чувствительного  элемента  сильфона,  пружины  и

направляющей.

При  нерабочем  состоянии  узла,  т.е.  при  отсутствии  давления  в  полости  А,  ход  сильфона
ограничен упором. При этом заслонка

17

, запресованная в направляющую, отводит сопло

6

,

сжимая пружину. При увеличении давления Рст, сильфон сжимается, сопло совершает ход







до упора в торец, между соплом и заслонкой образуется зазор, открывающий слив рабочей
жидкости. Давление в полости А  падает до значения, эквивалентного силе затяжки пружины
и сильфона.

Для  компенсации  изменения  величины  поддерживаемого  давления  РСТ  при  изменении
температуры рабочей жидкости сильфон заполнен гелием под давлением 0,9 кгс/см2.



4.

Работа (

рис.2

).

4.1.

Топливо от НР с давлением Р

КПД

 поступает через жиклер (установленный в НР) к штуцеру

Т1



термодатчика.  В  термодатчике  осуществляется  регулируемый  слив  топлива  через  зазор
между мембраной (

3

,

рис. 2

) и соплом (

5

)

Изменение температуры t

01

 вызывает изменение давления гелия в чувствительном элементе

(

23

).  Под  действием  давления  гелия,  мембрана  (

3

)  прогибается  и  изменяет  зазор  между

мембраной  (

3

)  и  соплом  (

5

).  Изменение  зазора  приводит  к  изменению  расхода  топлива  на

слив  и,  следовательно,  изменению  давления  топлива  в  надмембранной  (

рис. 2

)  полости.

Давление  топлива  в  надмембранной  полости  будет  изменяться  до  обеспечения  нового
равновесного положения мембраны.

Таким  образом,  каждому  значению  температуры  t

01

  соответствует  определенное  значение

абсолютного  давления  топлива  над  мембраной,  которое  в  качестве  командного  давления
(Р

КОМ

) поступает к преобразователям температуры t

01

 в НР и РСФ через переключатель ТДК.

Изменение  температуры  t

01

  от – 60 ºС  до + 220 ºС  соответственно  изменяет  Р

КОМ



от ~ 9 кгс/см2  до ~ 19 кгс/см2.

4.2.

Для точной работы преобразователей температуры t

01

 в НР и РСФ необходимо постоянное

давление  в  полостях  слива  преобразователей  температуры  НР  и  РСФ.  Постоянное
давление (Р

СТ.СЛ.

) обеспечивает стабилизатор давления термодатчика.

Топливо от НР с давлением Р

КПД

 поступает через жиклер (установленный в НР) к штуцеру

Т2



стабилизатора  давления  термодатчика.  В  стабилизаторе  давления  термодатчика
осуществляется регулируемый слив топлива через зазор между заслонкой (

17

) и соплом (

6

)

(

рис. 2

).

Изменение давления топлива в сильфонной полости воздействует на сильфон (

9

), который

изменяет зазор между заслонкой (

17

) и соплом (

6

). Изменение зазора приводит к изменению

расхода  топлива  на  слив  и,  следовательно,  изменению  давления  топлива  в  сильфонной
полости.

Жесткость  сильфона  и  усилие  затяжки  сильфонного  узла  обеспечивают  постоянное
давление Р

СТ.СЛ

, равное 6,6 кгс/см2.
