Двигатель АЛ-31ПФ. Руководство - часть 262







213

288

373

458

Т

4 Ф "Б"

Т

4 МАКС  "Б"

Т

4Ф

 "Б"-

15

Т

4Ф"Б"

Т

4Ф

"Б"+

15

Т

4ВР

=Т

4Ф"Б"+

50

Т

4ВР

предельная

Т

4ВР

213

288

373

458

Т

4Ф "Б"

предельная

Т

4 ВТ МАКС  "Б"

предельная

Т

4Ф

 "Б"+ 50

Т

4 МАКС

"Б"+ 50

213

288

373

458

Т

4

 "ВР"+ 50

Т

4 Ф "У"

Т

4 МАКС  "У"

Т

4Ф

 "У"-

15

Т

4Ф

 "У"+

15

Т

4Ф  "У"

предельная

Т

4 ВТ МАКС  "У"

предельная

Т

4Ф

 "У"+ 80

Т

4 МАКС

"У"+ 80

Т

4

, С

Т

4 ХП

Т

4 ХП

Т

01,

К

Т

01,

К

Т

01,

К

Т4вкл.охл.=Т

4 ХП-15



Примечания.

1. Уровни настроек программы Т

4

, с учётом проведённых регулировок, указаны в формуляре

двигателя (при задании Т

01

 = 288 К и S

1

 = 50 %, задаваемых с пульта ПНП).

2. Допуск на формирование условия Т

4

ПРЕДЕЛЬНАЯ

 составляет ± 10 К.

3. Перестройки программы ограничения Т

4

 для режимов "ВР", "У"Ф, "У"МАКС, "Б"МАКС выполняются с

точностью ±5 К. Перестройка режима Т

4

ХП

 выполняется с точностью ±10 К.

4. При выключении охлаждения узла "Т" настройка программы Т

4

 снижается на 180 К (номинально),

относительно настройки программы Т

4

КРД

 "Б";

5. Диапазон эксплуатационных регулировок указан в

96-А-72-00-00-00А-340А-А.



6. Т

4

ПРЕДЕЛЬНАЯ

 - уровень формирования команды "СБРОСЬ ОБОРОТЫ - ПЕРЕГРЕВ ДВИГАТЕЛЯ".



Рис. 4. Настройки программы ограничения Т

4



КРД

в зависимости от Т

01

.

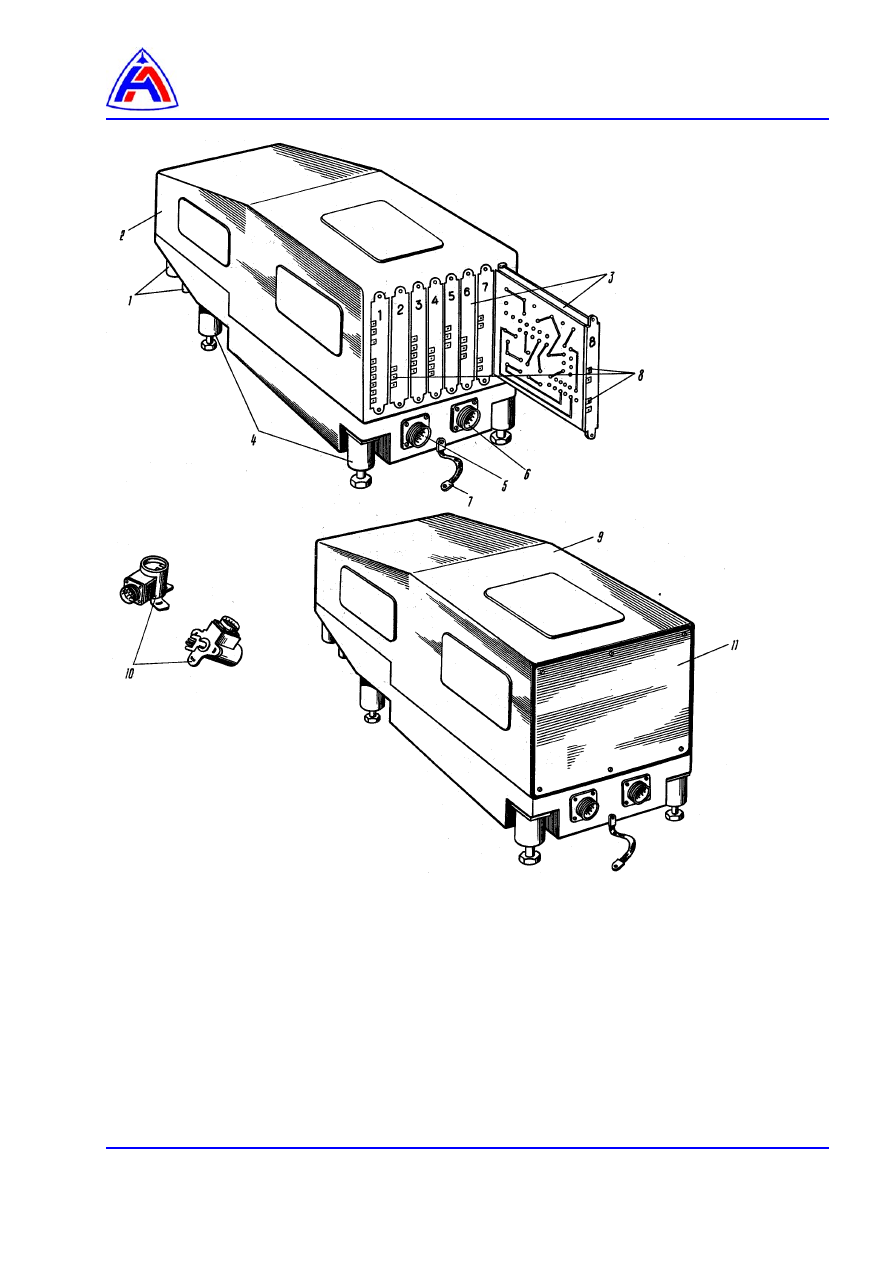

1 – соединитель;
2 – корпус;
3 – блоки функциональные;
4 – амортизаторы;
5 – соединитель контрольный Х1К;
6 – соединитель контрольный Х2К;
7 – перемычка металлизации;
8 –винты эксплуатационных регулировок;
9 – регулятор комплексный КРД-99Б;

10 – датчик перемещения ДП-110;
11 – крышка регулировочных резисторов.




Рис. 5. Комплексный регулятор КРД-99Б.










































Рис. 6. Эксплуатационные регулировочные элементы КРД-99Б.

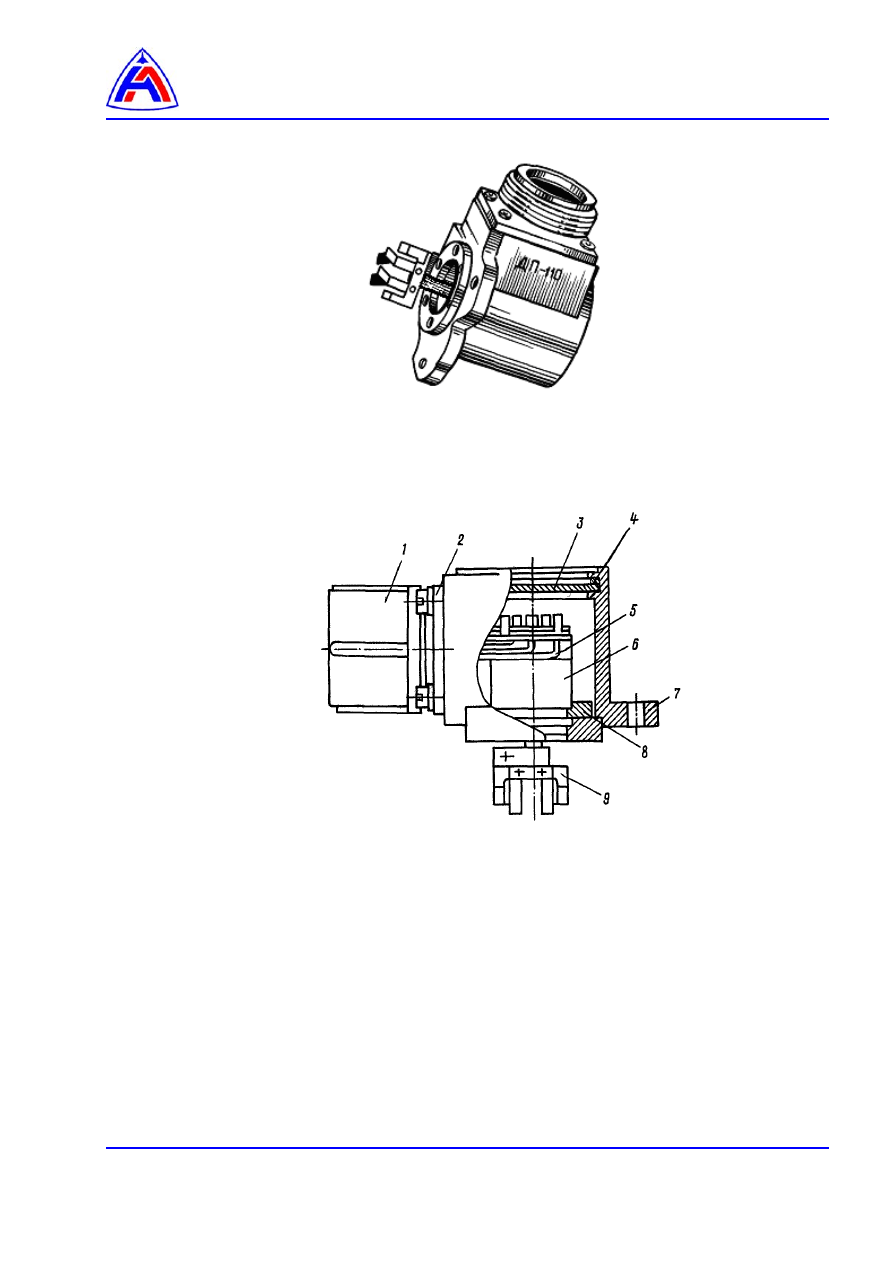

Рис. 7. Датчик ДП-110. Общий вид.














1 - заглушка
2 - соединитель
3 - пластина
4 - кольцо
5 - монтажный провод
6 - индукционный датчик узла 45Д-20-2
7 - основание
8 - пластина
9 - безлюфтовая муфта















Рис. 8. Датчик перемещения. Конструкция.
