Тщательно промойте перед установкой  подсоединяемые  к  агрегату трубопроводы
топливом и продуйте сжатым воздухом.

–

Конфигурация трубопроводов  и их  крепление  на двигателе должны гарантировать
отсутствие напряжений в соединениях с агрегатом.

–

При  отворачивании    гаек,  транспортировочных  заглушек,  предохранительных
колпачков, отворачивании и заворачивании  накидных гаек трубопроводов на прямых
штуцерах  поддерживайте    штуцер    вторым    ключом      от    отворачивания  или
чрезмерного затягивания  во избежание деформации корпуса.

–

Гайки крепления агрегата к посадочному месту на двигателе  затягивайте  поочередно
и  равномерно.

–

Перед монтажом агрегата на двигатель снимите предохранительные  колпачки с
штуцеров.

–

Резьбовые части штуцеров рекомендуется перед присоединением  смазывать чистым
маслом МК-8 или трансформаторным ТК.

4.2.4.    Установите прокладку (из комплекта запасных изделий) на фланец  агрегата и смонтируйте

агрегат  на  изделие  (на  фланце  агрегата    имеется 3 отверстия  диаметром 6,5 мм  и  одно
отверстие 7,6 х 6,5 мм    с  радиусом 3,25 мм)  в  соответствии  с  документацией    на
комплектуемое изделие.

4.2.5.     После монтажа агрегата на двигатель перед запуском выполните заключительные работы:

–  проверьте крепление агрегата (ослабление крепления агрегата не допускается)

–  проверьте правильность подсоединения трубопроводов к агрегату.

4.2.6.     Проверьте  герметичность  топливной  системы  после  монтажа  агрегата  в  соответствии  с

документацией на комплектуемое изделие.

4.2.7.      Запишите в паспорт агрегата дату установки и номер двигателя.
























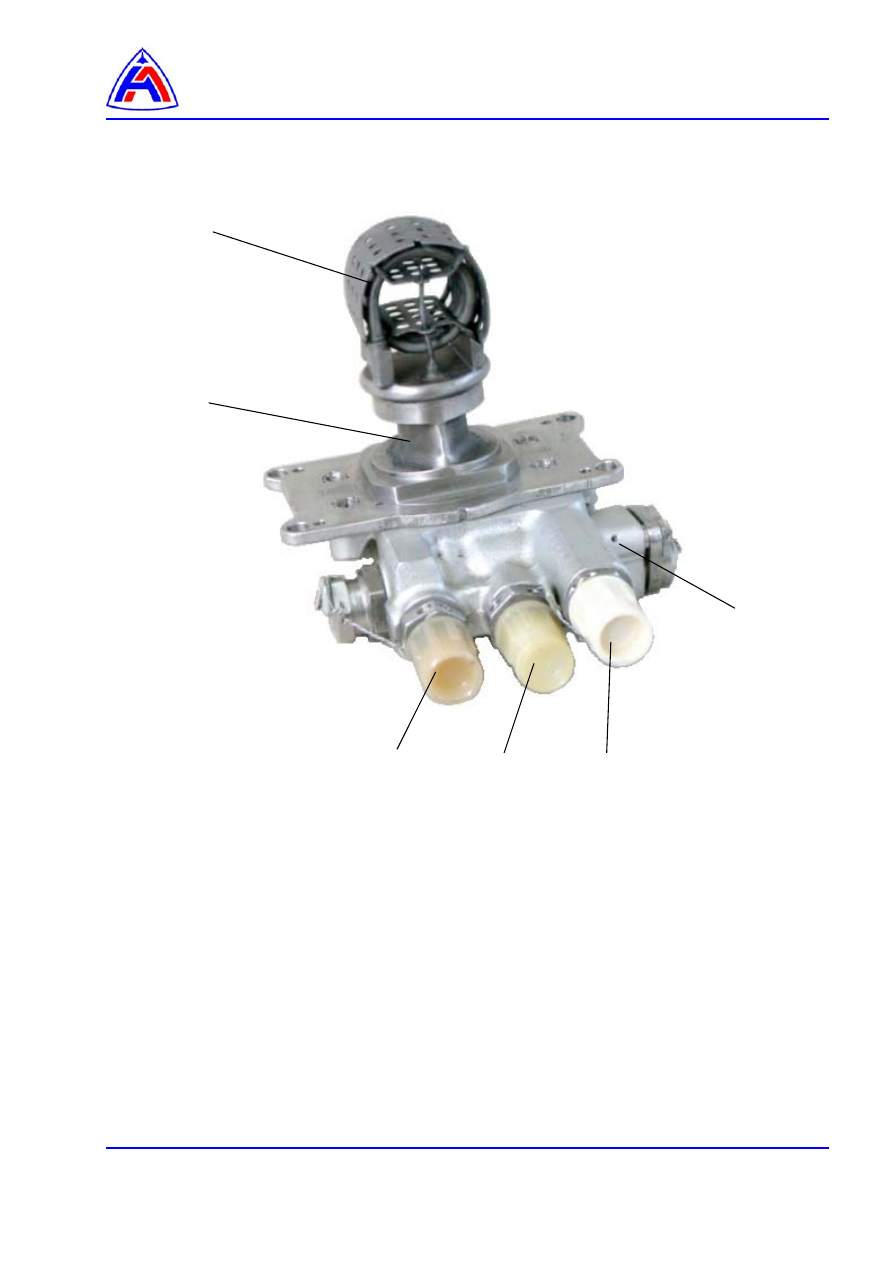

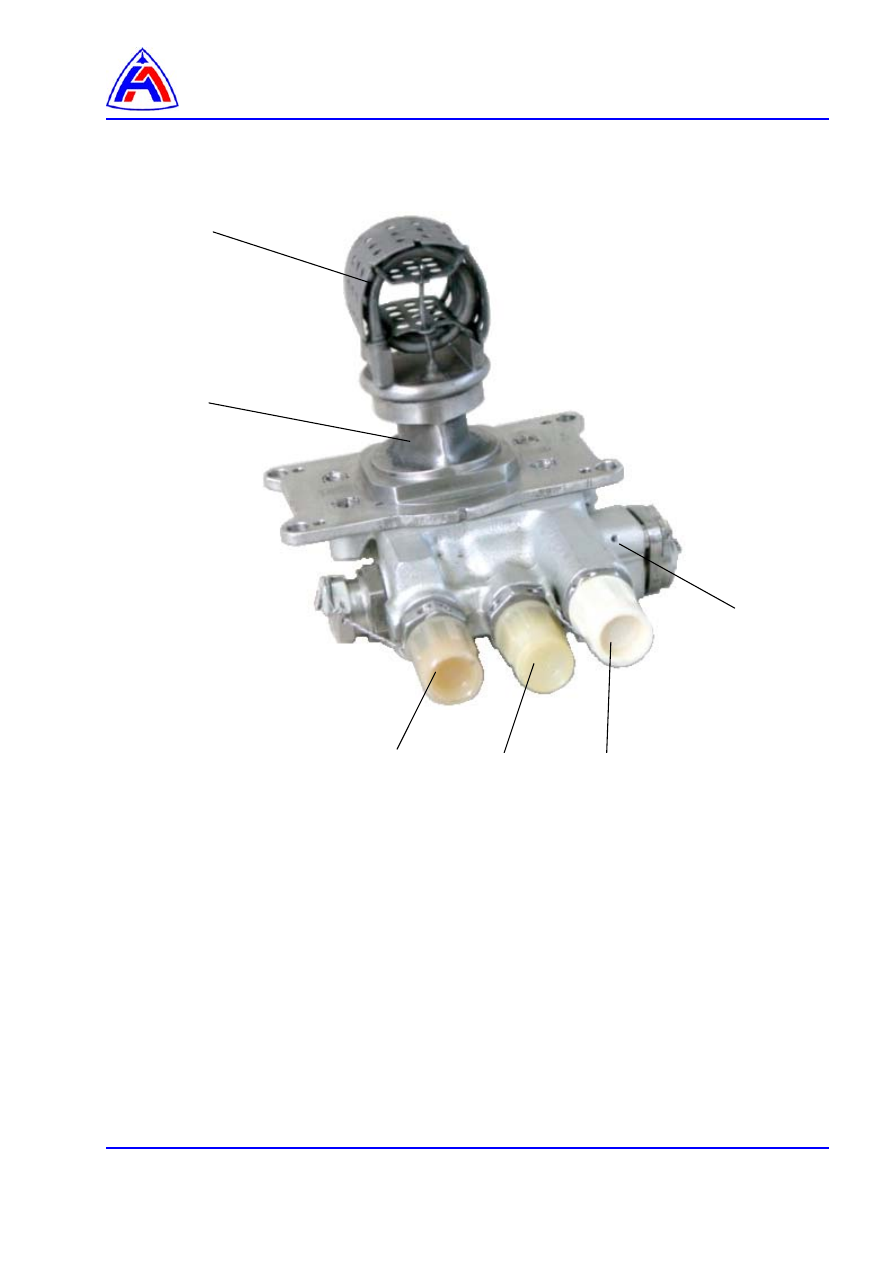

Т1 - Штуцер подвода топлива
Т2 - Штуцер стабилизированного давления
Т3 - Штуцер слива
1 - Термодатчик капсульный
2 - Стабилизатор давления
23 - Термоприемник





Рис. 1    Термодатчик газовый капсульный модифицированный



Т3

Т2

Т1

23

1

2

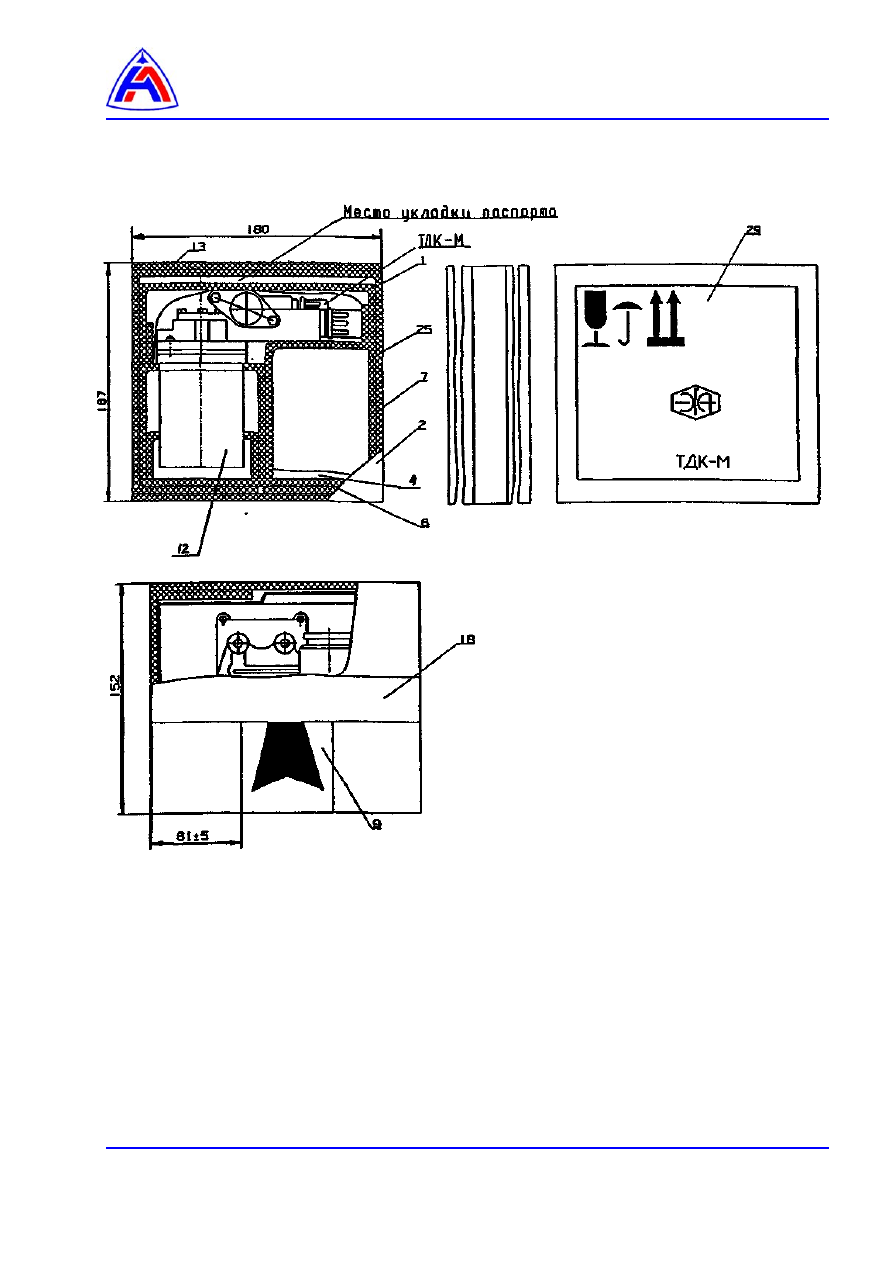

 1 - Крышка
 2 - Коробка
 4 - Прокладка (из комплекта запасных частей)
 6 - Пластина
 7 - Мешок
 8 - Лента клеевая бумажная
 9 - Манипуляционный ярлык
12 - Транспортировочный кожух с прокладкой
13 -Полиэтиленовый пакет 150х250 мм
25 - Подставка
29 - Этикетка



Рис. 2    Упаковывание агрегата в тару.









ТДК - М -  поиск и устранение неисправностей.



Содержание

Ссылки………………………………………………………………………………………………………….

1



Общие указания……………………………………………………………………………………………….

1



Ссылки:

Модули данных

технические руководства

Название

96-А-73-22-40-00А-200А-А



ТДК-М -технология обслуживания.

1.

Общие указания.

1.1.

При  обнаружении  неисправности  в  агрегате  вызвать  представителя  предприятия-
изготовителя для выявления и устранения  неисправности.

1.2.

При  невозможности  устранения  неисправности,  агрегат  отправить    на  предприятие-
изготовитель для установления причины неисправности и ее устранения. Упаковка как при
консервации на два года (

96-А-73-22-40-00А-200А-А

)

Примечание. Рекламации на агрегат в пределах ресурса могут быть приняты только

при наличии поставленных предприятием-изготовителем пломб и контровок.

1.3.   Текущий ремонт агрегата не предусматривается.
