5.3.

В  случае  хранения  агрегатов  на  площадках  под  навесом,  последний    может  быть  сделан
любой  конструкции  и  из  любого  строительного    материала.  Конструкция    навеса  должна
защищать  хранящиеся  ящики  с  агрегатами  от  прямого  воздействия солнечных лучей и
обеспечить  сток  воды  в  дренажные  канавы.  Расстояние  между  устанавливаемыми  на
хранение ящиками и крышей навеса   должно быть не менее 0,5 м.

5.4.

Агрегаты  на  площадках  (под навесом или без)  хранить в таре завода-поставщика.

5.5.

В  течение  установленного  гарантийного  срока  хранения  разрешается    перемещение
агрегата с открытой площадки в складское помещение и  наоборот.

6.

Контроль агрегата в процессе хранения.

6.1.

Тара,  в  которую  упакован  поступивший  на  хранение  агрегат,  должна  быть  подвергнута
внешнему  осмотру.  Деревянный  ящик  не  должен    иметь  щелей,  трещин  и  разрывов
рубероида. Обнаруженные  дефекты устранить до начала  хранения агрегата на площадке.

6.2.

Агрегаты  размещать  на  хранение  так,  чтобы  было  возможно  проверять    состояние
силикагеля-индикатора  через  смотровые  окна.  Цвет  силикагеля-индикатора  на  агрегатах,
которые ставят на хранение, должен быть синим или фиолетовым.

6.3.

При  полном  порозовении  силикагеля-индикатора  производите  замену    силикагеля-
осушителя, размещенного на агрегате, или вновь упакуйте    агрегат.

6.4.

Осмотр  агрегата  должен  производиться  через  каждые 6 месяцев  (при  хранении  его  в
складском  помещении)  и  через  каждые 3 месяца    (при  хранении  на  площадке)  в  течение
всего срока хранения.

6.5.

В книгу осмотра и контроля записывать:
–

дату установки агрегата на хранение

–

дату каждого перемещения агрегата в течение всего срока  хранения из условия



хранения в помещении склада и обратно.

Транспортирование

7.

Общая часть

1.1.

Агрегат  допускается  транспортировать  железнодорожным,  автомобильным,  воздушным  и
водным транспортом.

1.2.

Разрешается транспортировать агрегат отдельно или установленным на двигателе.

8.

Транспортирование агрегата отдельно от двигателя.

2.1.

Агрегат  отдельно  от  двигателя  перевозить  в  таре  завода-изготовителя.  Необходимо
надежно закрепить агрегат в таре от перемещений. Тара должна  гарантировать агрегат  от
повреждений во время транспортирования.

2.2.

При  транспортировании  агрегат  укомплектовать  в    соответствии  с  состоянием  поставки:
предохранительные    транспортировочные      колпачки      и    заглушки    законтрены    и
опломбированы.

2.3.

При  транспортировании,  а  также  во  время  погрузки  (разгрузки)  соблюдать    меры
предосторожности в соответствии с маркировкой  и надписями на таре.

2.4.

При  обнаружении  на  таре  вмятин  или  пробоин  снять  крышку  тары,  осмотреть  состояние
внутренней обивки тары. Если дефекты тары  являются следствием падения тары, вопрос о
допуске агрегата к  эксплуатации решается представителем завода-изготовителя.

9.

Транспортирование агрегата, установленного на двигателе.

3.1.

При  транспортировании  агрегата,  установленного  на  двигателе,   руководствоваться
требованиями РЭ на двигатель.

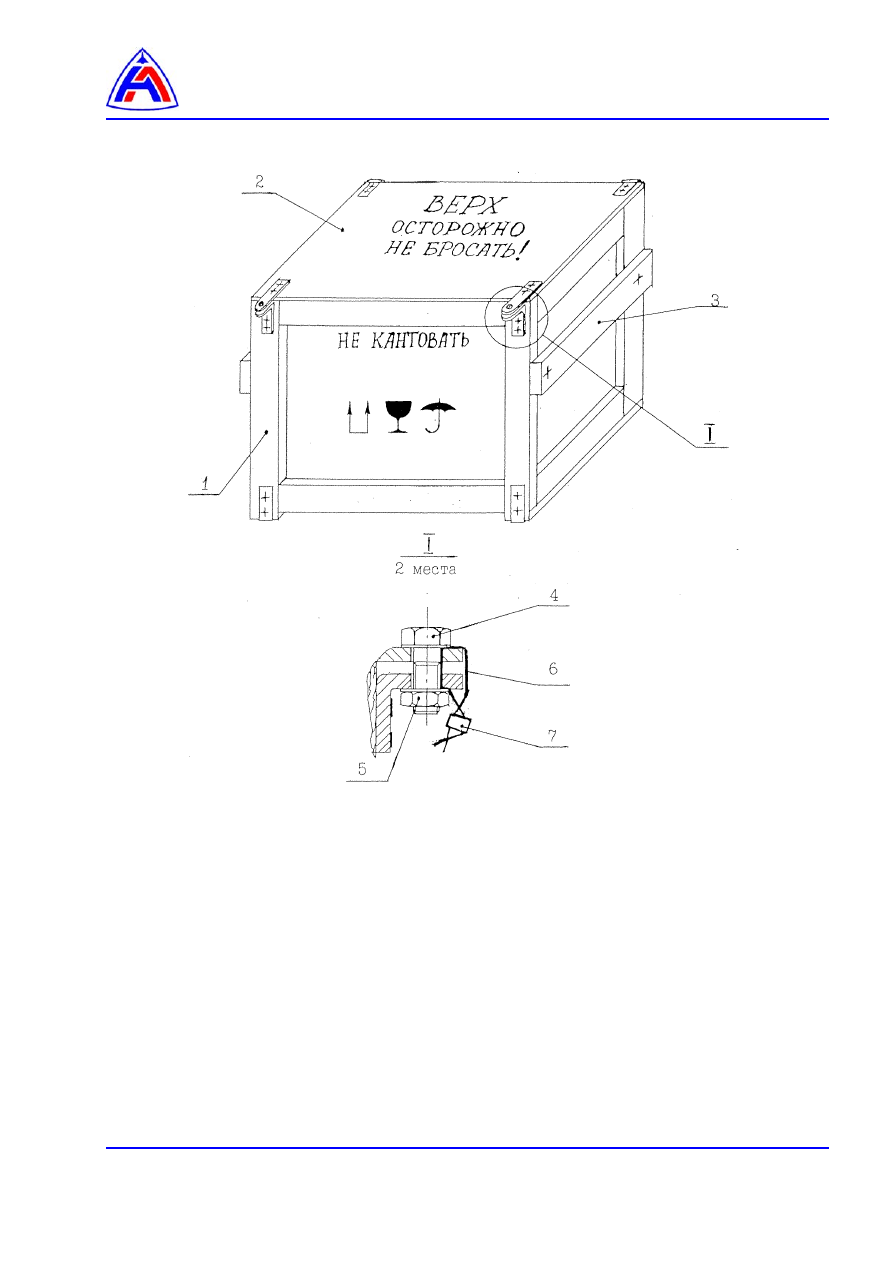

1 – Ящик

                                                                2 – Крышка ящика
                                                                3 – Ручка ящика
                                                                4 – Болт крепления крышки
                                                                5 – Гайка
                                                                6 – Проволока контровочная
                                                                7 – Пломба





                                      Рис. 1  Ящик для транспортировки и хранения  агрегата.








Комплексный регулятор двигателя КРД-99Б – описание и работа.


Содержание



Ссылки ……………………………………………………………………………………………..….....

1





Назначение……………………………………………………………………............................

1



 2

Состав…………………………………………………………………………………..................

2



 3

Размещение………………………………………………………………………………….........

2



 4

Описание…………………………………………………………………………………..............

2



 5

Питание КРД…………………………………………………………………………..................

8



 6

Условия эксплуатации КРД………………………………………………………….…….........

9



 7

Ресурсы, сроки службы и хранения КРД......................………………………....................

9



 8

Конструкция агрегатов КРД...........…………………………………………………….…........

9



 9

Регулировочные элементы КРД...………………………………………………....................

9



 10

Датчик ДП-110……………………………………………......................................................

11







Перечень рисунков

 1

Характеристика канала БПЗ.…………..……………..……………………………………....

12



 2

Настройки программы ограничения частоты вращения

n

1

 в КРД в





зависимости от  Т

01

..........................................................................................................

13



3



Настройки программы ограничения частоты вращения

n

2

 в КРД в





зависимости от  Т

01

..........................................................................................................

14



 4

Настройки программы ограничения Т

4



КРД в зависимости от Т

01

................................

15



 5

Комплексный регулятор КРД-99Б....................................................................................

16



 6

Эксплуатационные регулировочные элементы КРД-99Б.............................................

17



 7

Датчик ДП-110. Общий вид..............................................................................................

18





Датчик перемещения. Конструкция.................................................................................

18




Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-273А-А

Градуировка параметров двигателя на систему БУР.

96-А-72-00-00-00А-340А-А.

Проверка и регулировка КРД-99Б на неработающем двигателе (после
замены или при поиске неисправностей регулятора)

96-А-72-00-00-01А-340А-А,

Проверка параметров двигателя с использованием АРМ ДК-30(СД).

1.

Назначение.



Комплексный  регулятор  двигателя  КРД-99Б  (далее  по  тексту – КРД)  является  частью
электронно-гидромеханической  системы  регулирования  и  управления  двигателя  и
предназначен  для  регулирования  параметров  двигателя  и  выдачи  сигналов  на  устройства
управления двигателем и в бортовые регистраторы.
Совместно  с  гидромеханическими  агрегатами  НР-31ВТ1,  РСФ-31ВТ1, 4033А  КРД
обеспечивает:

−

регулирование  максимальной  частоты  вращения  РНД  (

n

1

)  в  зависимости  от

температуры входного потока воздуха

t

1



−

регулирование  максимальной  частоты  вращения  РВД  (

n

2

)  в  зависимости  от

температуры входного потока воздуха

t

1









−

регулирование  максимальной  температуры  газов  на  ТНД  (

t

4

)  в  зависимости  от

температуры входного потока воздуха

t

1



−

регулирование  угла  поворота

α

1

  закрылков  ВНА  КНД  в  зависимости  от  частоты

вращения РНД и температуры входного потока воздуха

t

1



−

противопомпажную защиту и повышение запасов устойчивости работы двигателя при

действии команд БК

−

автоматический запуск на выбеге

−

управление включением форсажа и сигнализацию о его розжиге

−

управление включением охлаждения турбины

−

контроль и сигнализацию предельных режимов ГТДЭ

−

ограничение температуры газов за ТНД на запуске двигателя

−

формирование и выдачу дискретных сигналов о режимах работы двигателя в системы

автоматики двигателя и самолета

−

непрерывный автоматический контроль каналов КРД с выдачей сигналов при их отказе

на сигнализацию

−

блокировку аварийного слива топлива по

n

2

 ≤  57 % или по сигналу ВФ

−

предполетный контроль КРД

−

выдачу сигналов в системы «Тестер», КИСС, в блок РИ

−

выдачу  команды  на  включение  перепуска  топлива  при  перегреве  топлива  на входе в

НР

.

2.

Состав.



B состав КРД входят: комплексный регулятор КРД-99Б и два датчика перемещения ДП-110
(

рис. 5

).

Примечание. Все агрегаты  взаимозаменяемы. При замене агрегатов допускается

подстройка КРД согласно (

96-А-72-00-00-00А-273А-А

).

3.

Размещение.



Регулятор КРД-99Б размещается на самолете, датчики перемещения – на двигателе.

4.

Описание.

4.1.

Функциональные устройства КРД.



По функциональному назначению КРД подразделяется на следующие устройства:

−

канал регулирования (ограничения) частоты вращения РНД – РЧВ1

−

канал регулирования (ограничения) частоты вращения РВД – РЧВ2

−

канал ограничения температуры газов за THД – PTГ

−

канал регулирования направляющего аппарата КНД – РНА

−

блок управления и сигнализации форсажа – БУФ

−

канал управления охлаждением турбины – КУО

−

блок выдачи дискретных команд – БДК

−

блок контроля ГТДЭ – БKT
