Двигатель АЛ-31ПФ. Руководство - часть 257





























2.   Проставка.
3.   Проставка.
4.   Проставка.
5.   Проставка.
6.   Проставка с вырезом.
7.   Проставка с вырезом.
9.   Коробка упаковочная.
10. Угольник.

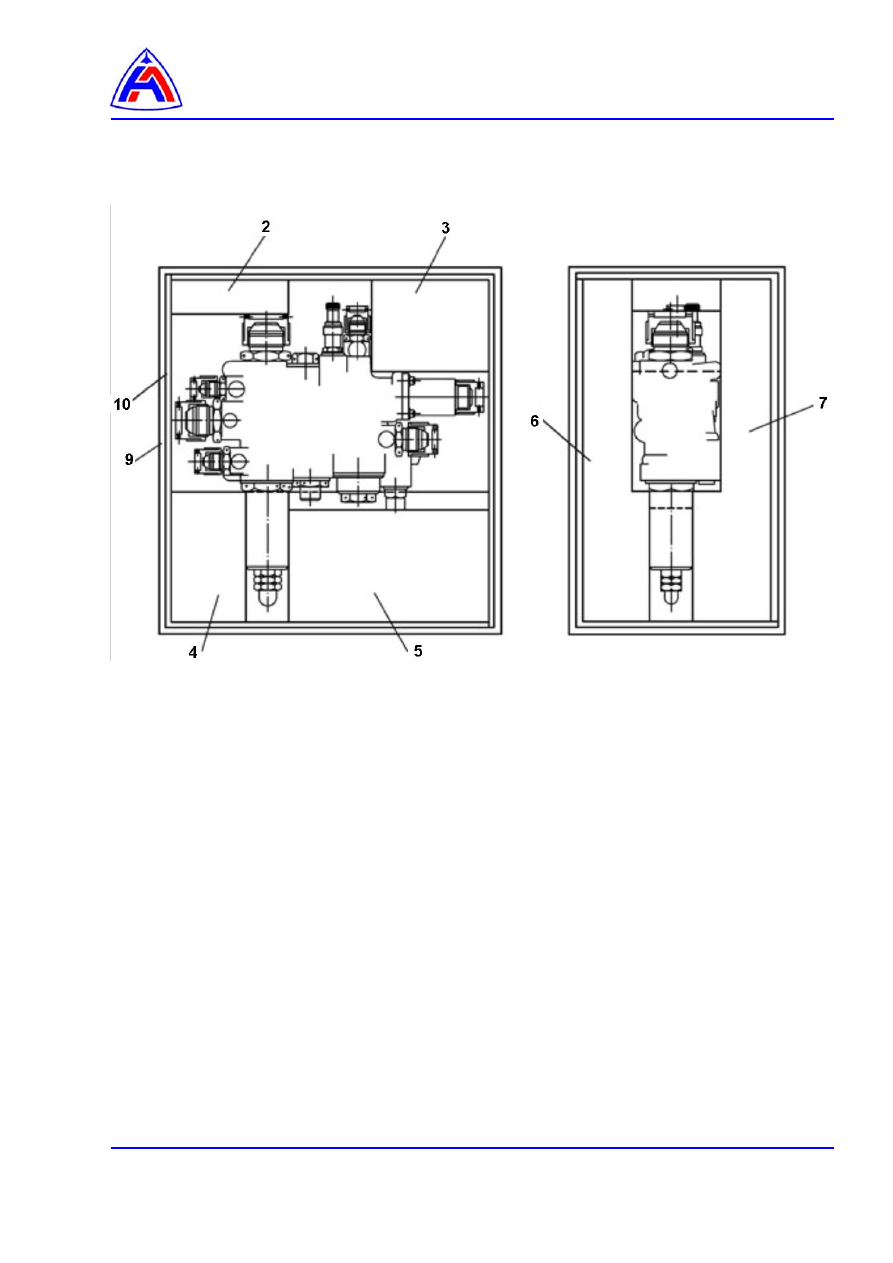

 Рис. 1    Схема закрепления агрегата в таре.










РТ-31ВТ1 - поиск и устранение неисправностей.



Содержание

Ссылки………………………………………………………………………………………………………….

1



Общие указания……………………………………………………………………………………………….

1










Ссылки:

Модули данных

технические руководства

Название

96-А-73-22-20-00А-200А-А



РТ-31ВТ1-технология обслуживания.

1.

Общие указания.

1.1.

При  обнаружении  неисправности  в  агрегате  вызвать  представителя  предприятия-
изготовителя для выявления и устранения  неисправности.

1.2.

При  невозможности  устранения  неисправности,  агрегат  отправить    на  предприятие-
изготовитель для установления причины неисправности и ее устранения. Упаковка как при
консервации на два года (

96-А-73-22-20-00А-200А-А

)



Примечание. Рекламации на агрегат в пределах ресурса могут быть приняты только

при наличии поставленных предприятием-изготовителем пломб и контровок.



1.3.

Текущий ремонт агрегата не предусматривается.











РТ-31ВТ1 – правила  хранения и транспортирования.



Содержание



Хранение  …………………………………………………………………………………………..…..

1





1

Общая часть…….. ……………………………………………………………………………

1



 2

Срок службы и хранения……… ………………………………………………………………

1



 3

Хранение агрегата в складских помещениях………………………………………………

1



 4

Требования к хранению в складских помещениях…………………………………………

2



 5

Хранение агрегата на площадках………………….…………………………………………

2



 6

Контроль агрегата в процессе хранения…………..…………………………………………

3





Транспортирование  ……………………………………………………………………………..…..

3





7

Общая часть…….. ……………………………………………………………………………

3



 8

Транспортирование агрегата отдельно от двигателя …………………………………

3



 9

Транспортирование агрегата, установленного на двигателе …………………………

3




Перечень рисунков

 1

Ящик для транспортировки и хранения агрегата..……………..……… …………………..

4





Хранение

1.

Общая часть

1.1.

Хранить  агрегат  разрешается  в  складских  помещениях,  на  открытых  площадках  и  на
двигателе.

1.2.

Агрегат можно хранить только в законсервированном состоянии.

1.3.

Запрещается хранение агрегатов, газов и химикатов в одном помещении.

1.4.

При  хранении  агрегата  в  транспортировочной  таре  (

рис. 1

)  необходимо  обеспечить

возможность его осмотра (см.

п. 6

).

2.

Срок службы и хранения

2.1.

Срок службы агрегата, не менее…………………………............................................. 12 лет

2.2.

В пределах указанного срока службы допускается:

–

сохранять в упаковке поставщика агрегата
на складе пользователя (в отапливаемом складском помещении)……....…до 10 лет

ПРИМЕЧАНИЕ: Указанные сроки хранения гарантируются при условии целостности





упаковки.

3.

Хранение агрегата в складских помещениях

3.1.

Хранить  агрегат  можно  в  отапливаемых  и  не  отапливаемых  складских  помещениях.
Агрегаты в  отапливаемых  складских помещениях  разрешается  хранить  или  в  таре  завода-
поставщика    или  без  тары;  в  не  отапливаемых  складских    помещениях –  только  в  таре
завода-поставщика.

Не разрешается хранить агрегат без тары на полу.

3.1.1.

Отапливаемые  складские  помещения  должны  хорошо  вентилироваться.  Относительная
влажность    воздуха  в      помещении  склада    должна    быть    не    выше 70%.  Допускается
кратковременное    повышение  относительной    влажности    до 80%. Температура  воздуха







должна  быть  не  ниже +10 °С  и    не  выше +35 °С.  Резкое  колебание    температуры  не
допускается.  Температуру  и  относительную  влажность    определять  ежедневно  с  помощью
самопишущих  автоматических  устройств.  Полы

В

помещениях  должны  быть  деревянные

крашеные,  бетонные  или    асфальтированные.  Цементные  или  земляные  полы  не
допускаются. Стены и потолок должны быть отштукатурены и окрашены.



Помещение склада должно быть защищено от проникновения в него атмосферных осадков
и отделено от наружного двора тамбуром.



Разгрузку  и  погрузку  агрегатов  производить  непосредственно  в  тамбуре  или  на  крытых
площадках. Хранение в тамбуре не допускается.



Агрегаты,  предназначенные  для  хранения  в  отапливаемом  помещении,  перенести  во
вспомогательное  помещение,  где  они  принимают  температуру  помещения.  После
выравнивания температуры агрегат в таре вынести в складское помещение.

3.1.2.

Помещение  не  отапливаемого  склада  должно  содержаться  в  полной  технической
исправности:  стены  и  кровля  должны  быть  плотными,  полы  исправными,  двери  и  окна
плотно  закрывающимися.  Стены  и  потолок  помещения  должны  быть  отштукатурены  и
окрашены.



Склад должен иметь естественную или принудительную вентиляцию.



В  сухую  погоду    помещение  периодически  проветривать,  создавая  сквозняки.  Полы    в
складе  должны  быть  деревянными,  асфальтированными  или  бетонными.  Цементные  полы
не  допускаются.  Помещение    склада  должно  быть  защищено  от  проникновения  в  него
атмосферных  осадков  и  отделено  от  наружного  двора  тамбуром.  Разгрузку  и  погрузку
агрегатов производите в тамбуре или на крытых площадках.



Разгрузка  на  открытых  площадках  воспрещается.  Хранение  агрегатов  в  тамбуре  не
допускается.

3.2.

Ящики с агрегатами, прибывшие на склад, очистите в тамбуре от пыли и грязи.

4.

Требования к хранению в складских помещениях.

4.1.

Агрегаты  укладывать  на  стеллажи  или  стойки,  которые  изготовить  по  стандартным
чертежам.  Стеллажи  должны  быть    металлическими  или  из  дерева,  имеющего  влажность
18%.



Полки  деревянных  и  металлических  стеллажей  окрашивать  масляной  или  графитовой
эмалью и постоянно содержать в чистоте.



Между стеллажами и стенами оставлять проход шириной 0,4…0,5 м. Агрегаты, хранящиеся
на  стеллажах,  предохранять  от  прямого  попадания  солнечных    лучей  и  пыли.  Перевозить
агрегаты  из  одного  склада  в  другой    по  улице  следует  в  закрытой  таре  или    под
непромокаемым  брезентом.

5.

Хранение агрегата на площадках.

5.1.     Площадки для хранения агрегатов оборудовать на сухих  не  затопляемых водой участках,

которые  очищены  от  травы  и  мусора.  Площадки  должны  иметь      дренажные    устройства  и
специальные  подставки  для  предохранения    агрегатов  от    попадания  воды  и  обеспечения
вентиляции нижней части  ящика. Высота  подставок не менее 0,3 м от поверхности грунта.



Необходимо  следить,  чтобы  под  ящиками  не  скапливалась  вода  и  дренажные  устройства
работали исправно.

5.2.

Ящики  с  агрегатами  устанавливать на  подставке  так,  чтобы  была  обеспечена  возможность
свободного доступа к ним для проведения  наблюдений.



При обнаружении на крышке ящика воды её следует удалить.
