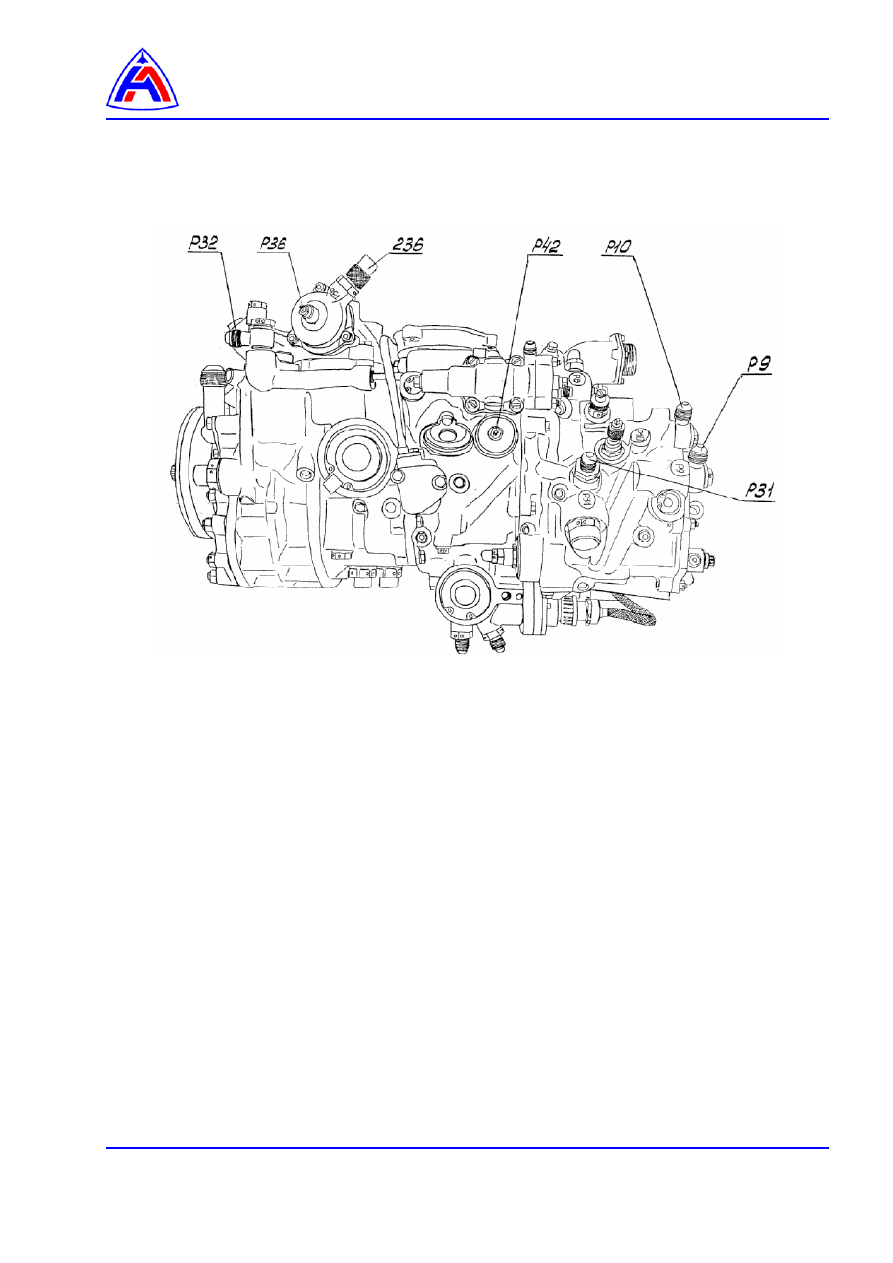

Р9 - Отвод топлива на слив из цилиндров ВНА КНД при  n

2пр

 мин

Р10 - Подвод топлива Р насоса  к цилиндрам ВНА КНД при n

2пр

 мин

Р31 - Отвод Р

кпд1

  к РСФ  при включении СУНА

Р32 - Подвод Р

2



Р36 - Винт регулировочный корректора  минимального расхода топлива
Р42 - Винт регулировочный перестройки n

2




236 - Штуцер Рн  корректора  минимального расхода




Рис. 13 (Лист 2 из 5) НАСОС – РЕГУЛЯТОР.

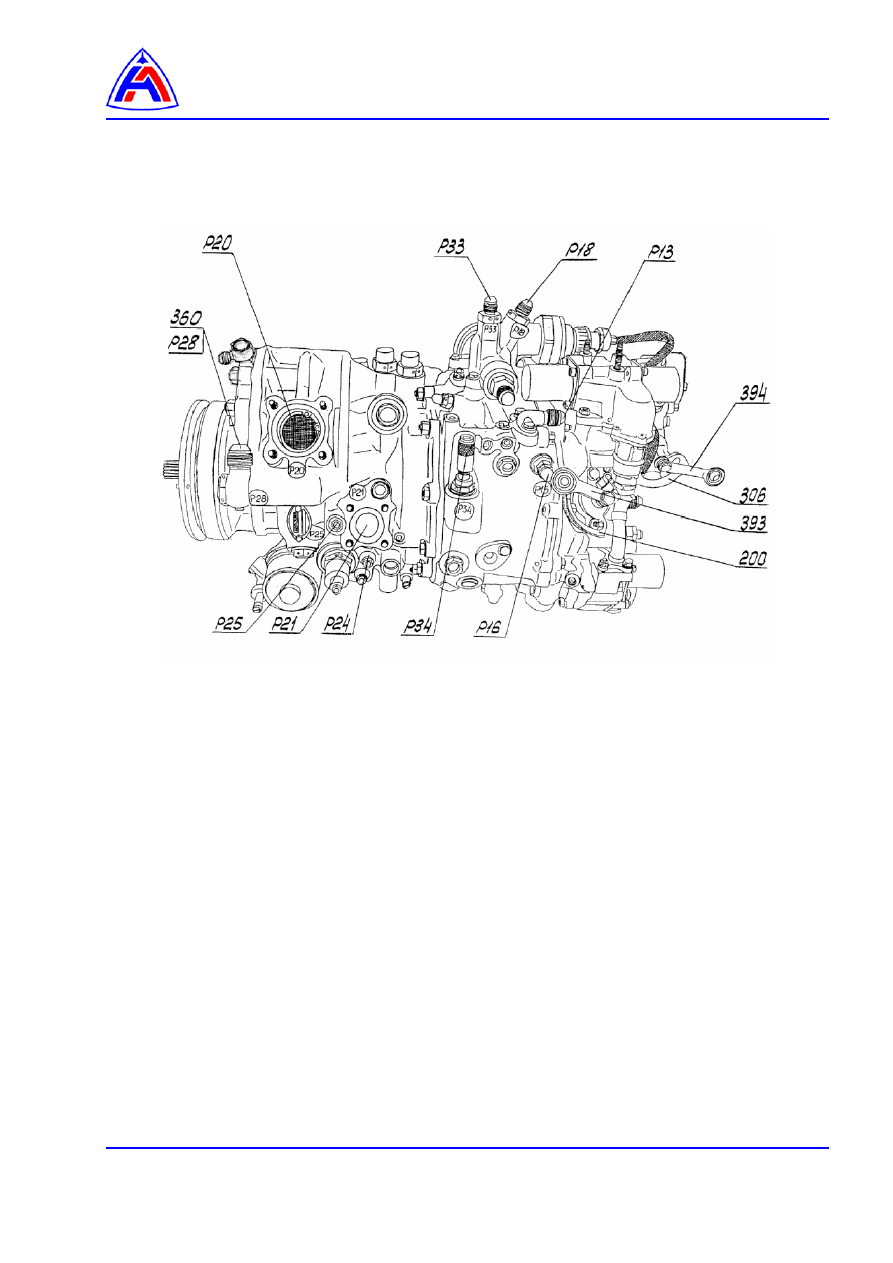

Р13 - Отвод топлива Р ком т =

ƒ (Т

1

)

Р16 - Винт регулировочный величины рассогласования характеристик ВНА КНД и НА

КВД  при сбросе

Р18 - Отвод топлива к ТДК  дублирующему
Р20 - Подвод топлива к НР
Р21 - Отвод топлива к РТ
Р24 - Пакет дроссельный времени сброса
Р25 - Пакет дроссельный основной
Р28 - Слив топлива
Р33 - Отвод топлива к ТДК рабочему
Р34 - Винт регулировочный равновесной скважности

200 - Лимб положения НА КВД
306 - Лимб положения ВНА КНД
393 - Рычаг обратной связи НА КВД
394 - Рычаг обратной связи  ВНА КНД



Рис. 13 (Лист 3 из 5) НАСОС – РЕГУЛЯТОР.

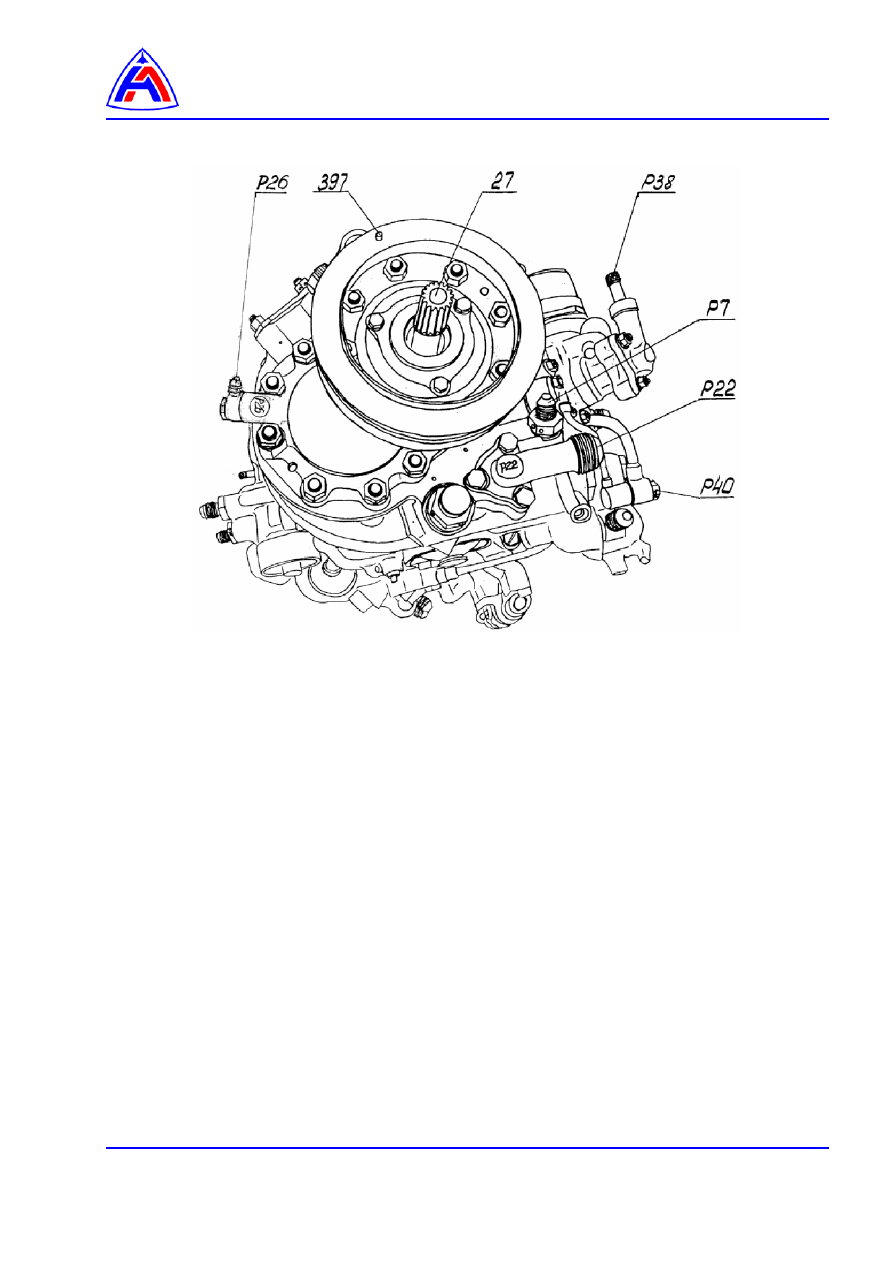

Р7 - Штуцер отвода командного давления топлива к ФН

Р22 - Отвод топлива к ФН от качающего узла НР

Р26 - Дренаж

Р38 - Винт регулировочный автомата запуска

Р40 - Жиклер воздушный автомата запуска



27 - Рессора приводная ротора насоса

397 - Штифт установочный



Рис. 13 (Лист 4 из 5) НАСОС – РЕГУЛЯТОР.

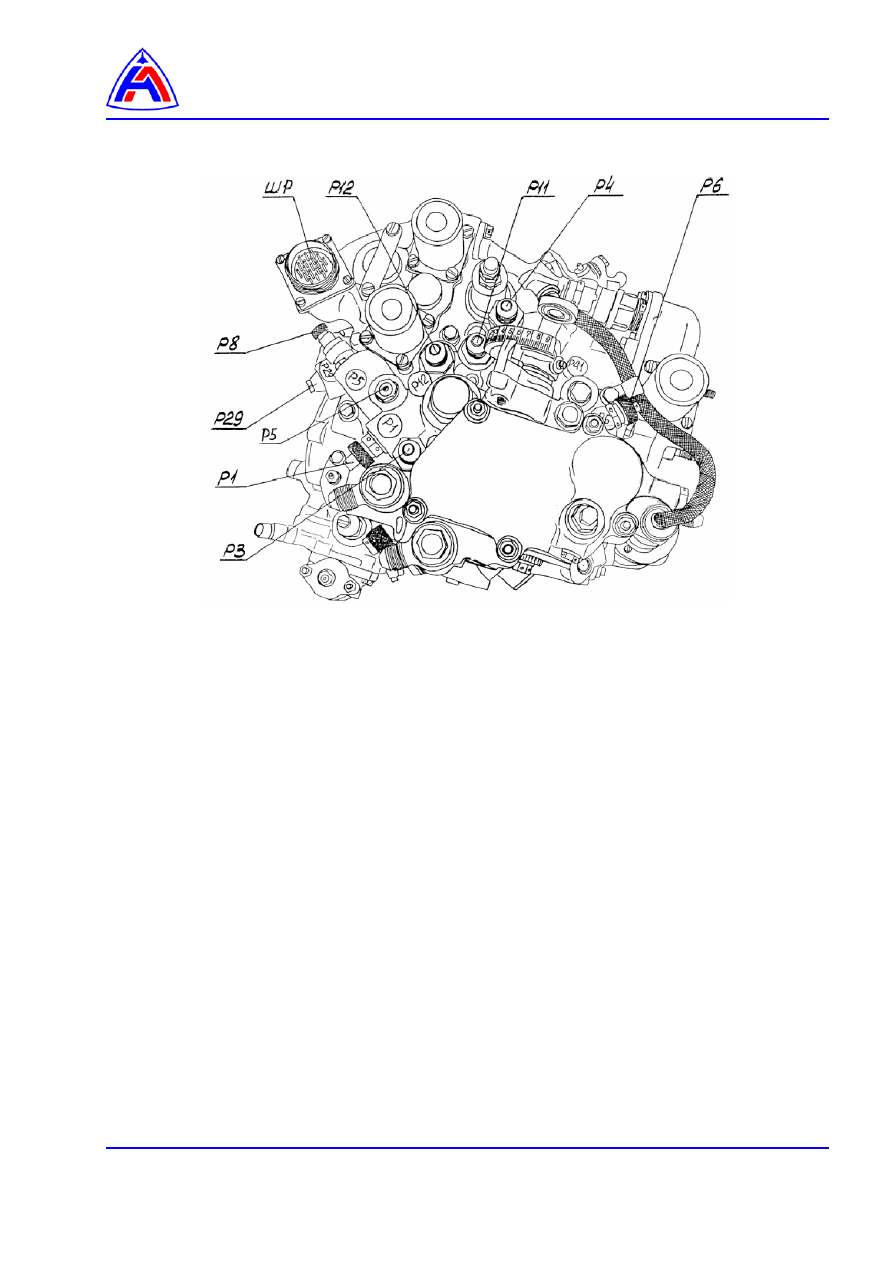

Р1 - Винт регулировочный характеристики НА КВД

РЗ - Отвод к РСФ Р ком n =

ƒ (n

2пр

)

Р4 - Отвод  Р насоса  к РТ

Р5 - Клапан выпуска воздуха

Р6 - Винт регулировочный характеристики ВНА КНД

Р8 - Винт регулировочный перестройки НА КВД

Р11 - Отвод топлива к гидроцилиндрам НА КВД (Р высокое  при увеличении  n

2пр

)

Р12 - Отвод топлива к гидроцилиндрам НА КВД  (Р низкое  при  увеличении  n

2пр

)

Р29 - Пакет дроссельный равновесной скважности ВНА КНД

ШР - Электрический соединитель





Рис. 13 (Лист 5 из 5) НАСОС – РЕГУЛЯТОР
