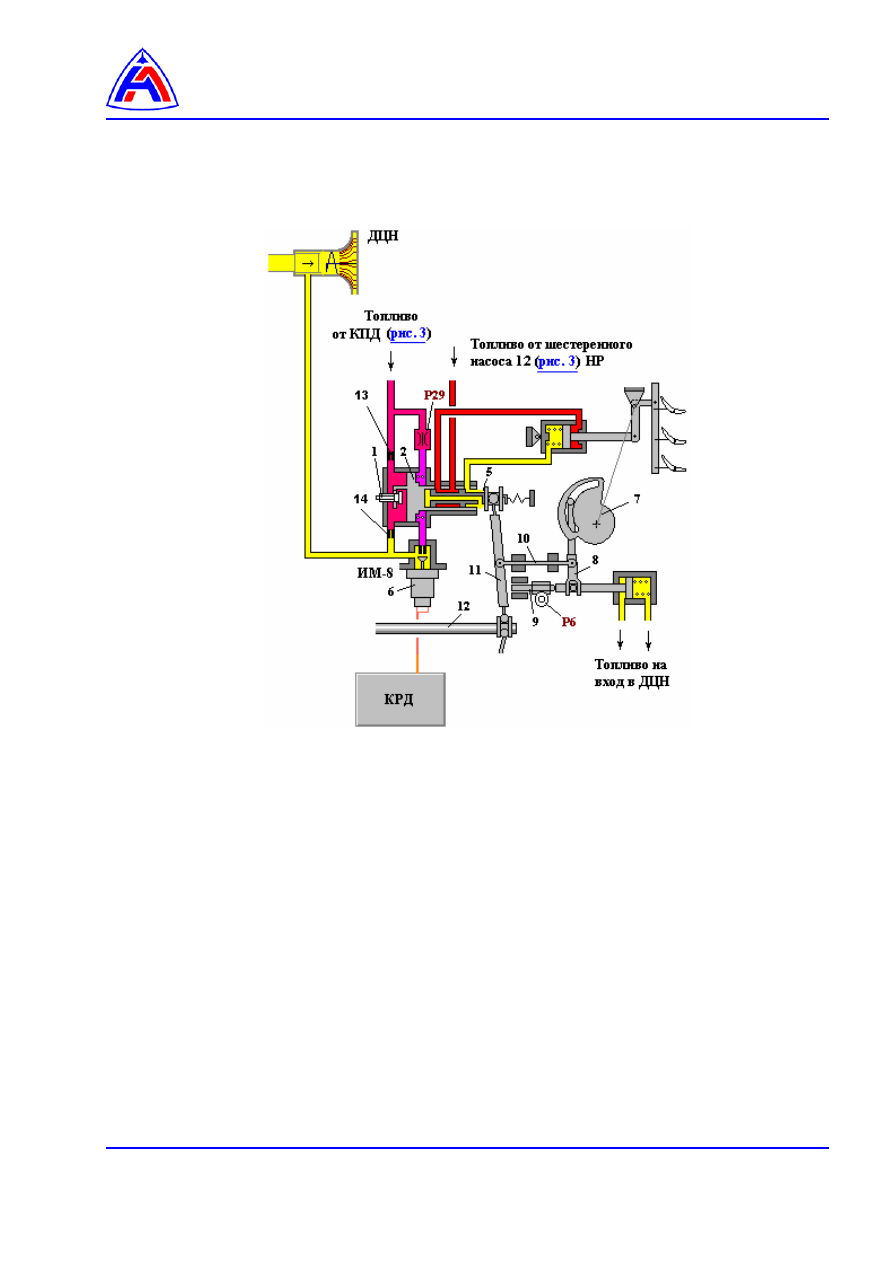

Р6 - винт регулировки смещения программы ВНА КНД;
Р29 - дроссельный пакет регулировки равновесной скважности S2;
1 - упор;
2 - поршень с втулкой управления гидроцилиндрами ВНА КНД по командам КРД;
5 - золотник управления гидроцилиндрами ВНА КНД;
6 - электромагнитный клапан исполнительного механизма регулятора ВНА КНД;
7 - кулачок обратной связи ВНА КНД;
8 - рычаг;
9 - упор;
10 - штанга;
11 - рычаг;
12 - сервопоршень формирователя команды по n

2пр

13,14 - жиклеры.


Рис. 10     Регулятор ВНА КНД.

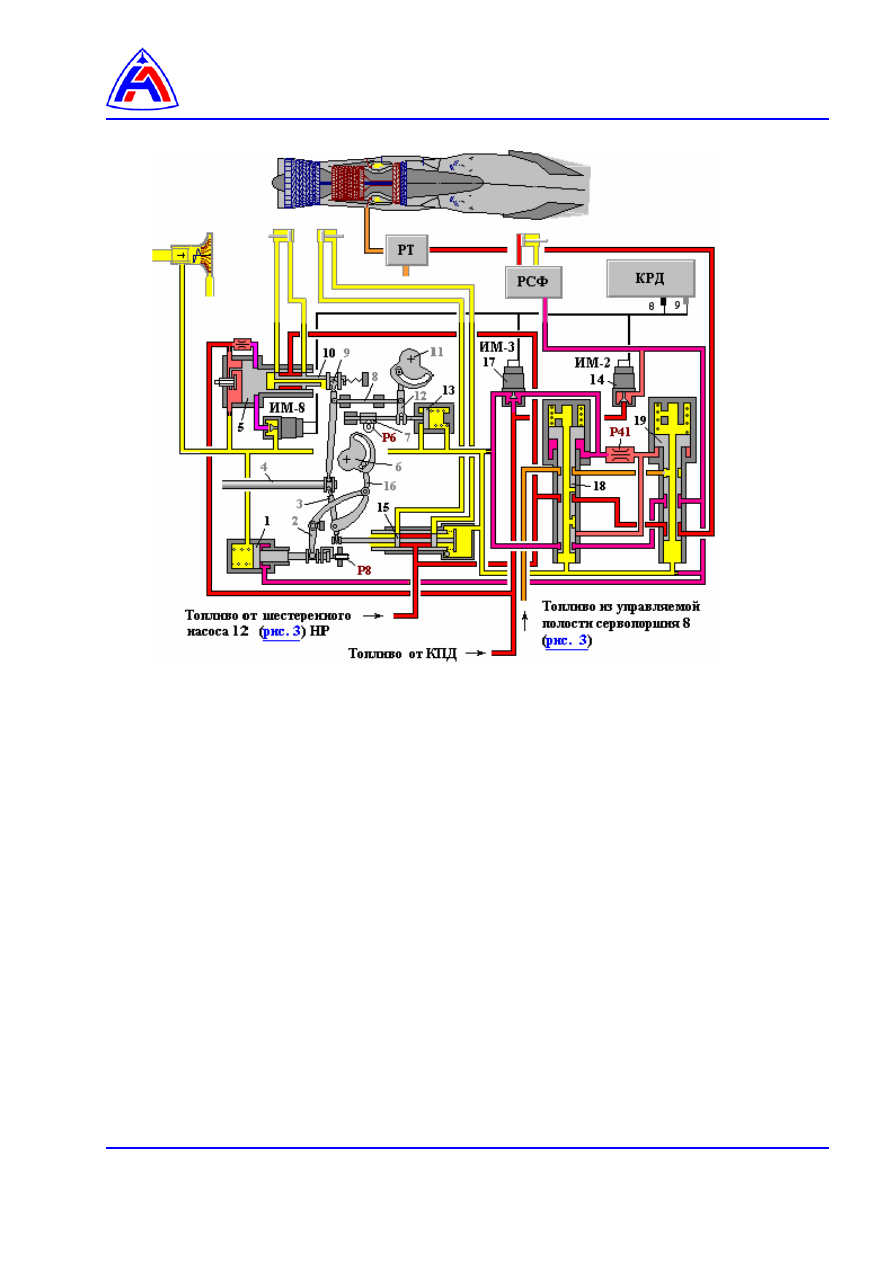

Р6 - винт регулировки смещения программы ВНА КНД;
Р8 - винт регулировки перестройки программы НА КВД;
Р41 - дроссельный пакет;
1 - поршень перестройки программы НА КВД;
2 - рычаг;
3 - рычаг;
4 - сервопоршень формирователя команды n

2пр

5 - поршень с втулкой управления гидроцилиндрами ВНА КНД по командам КРД;
6 - кулачок обратной связи НА КВД;
7 - упор;
8 - штанга;
9 - рычаг;
10 - золотник управления гидроцилиндрами ВНА КНД;
11 - кулачок обратной связи ВНА КНД;
12 - рычаг;
13 – поршень-упор ВНА КНД;
14 - электромагнитный клапан перестройки программ НА КВД и PC;
15 - золотник управления гидроцилиндрами НА КВД;
16 - рычаг;
17 - электромагнитный клапан выключения двигателя клапана останова (КО);
18 – золотник клапана останова;
19 – золотник гидрореле клапана останова.


Рис. 11       Исполнительные механизмы системы предупреждения и ликвидации помпажа.

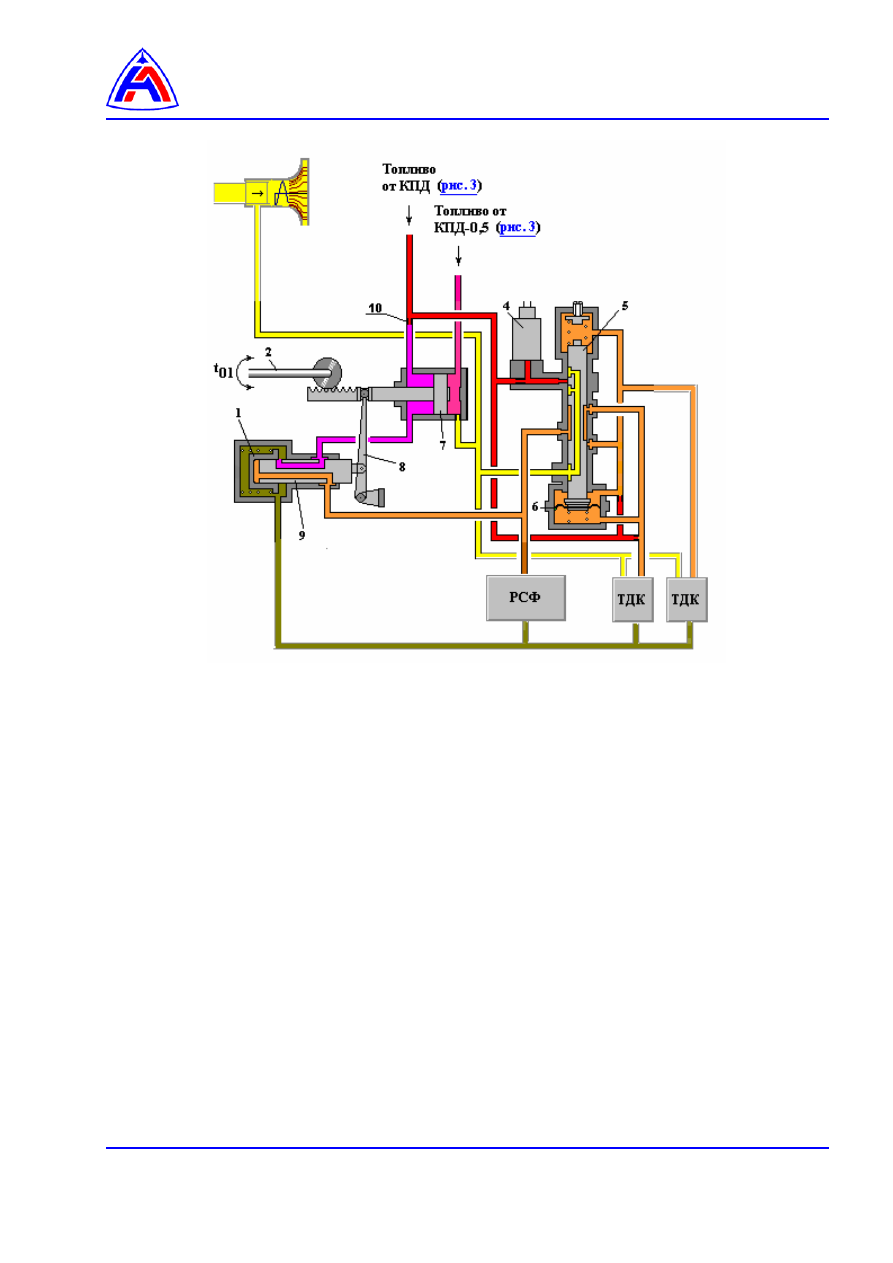

1 - ползушка;

2 - вал;

4 - сигнализатор отказа термодатчиков;

5 - золотник переключения термодатчиков;

6 - мембрана;

7 - сервопоршень термоусилителя;

8 - рычаг обратной связи;

9 - шток термоусилителя.

10 – жиклер.





Рис. 12    Термоусилитель и переключатель термодатчиков.

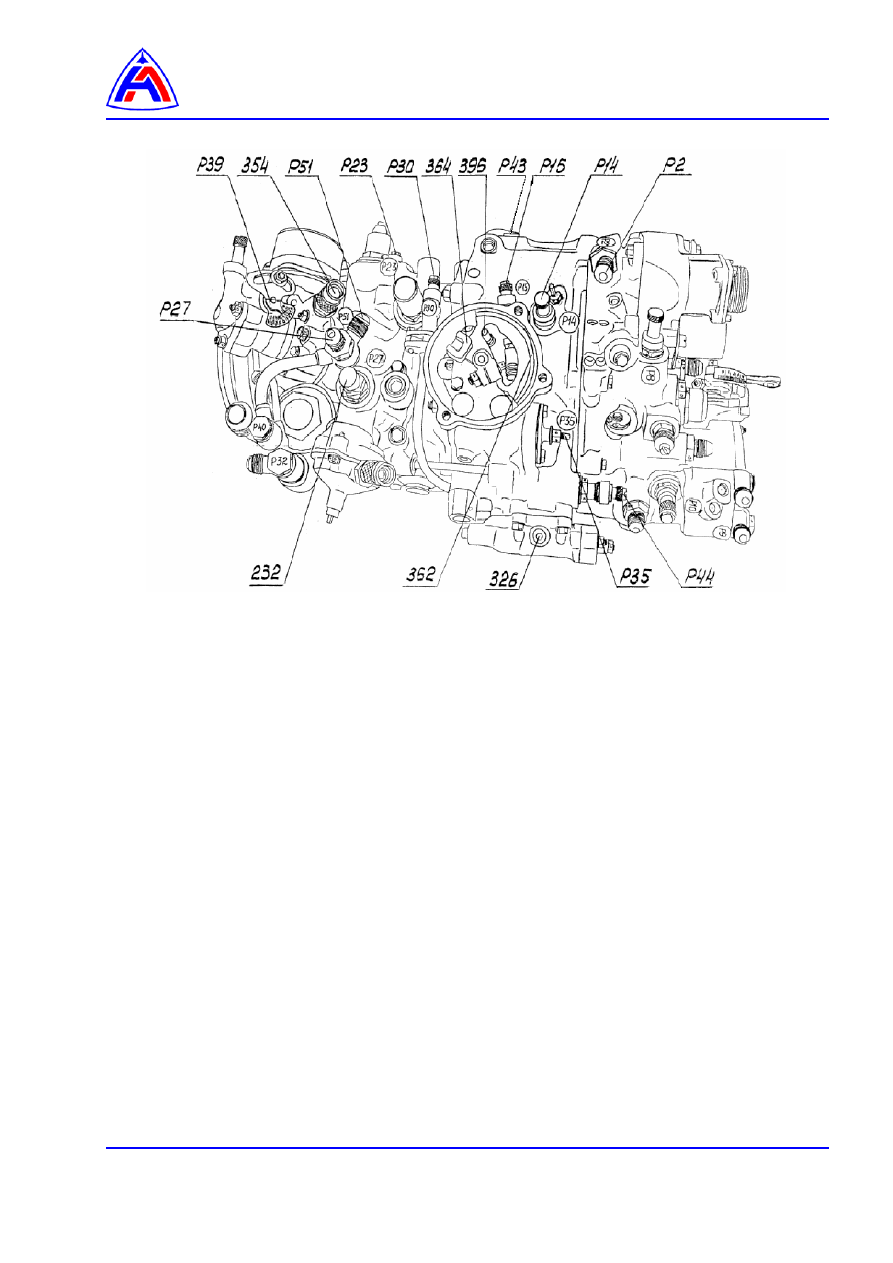

Р2 - Отвод топлива (стабилизированный слив) к ТДК
Р14 - Винт  регулировочный  n

2макс



Р15 - Винт регулировочный  n

2мг



Р23 - Пакет дроссельный времени набора  n

2



Р27 - Подвод Р6
Р30 - Винт регулировочный приемистости
Р35 - Винт регулировочный ограничителя Р2
Р39 - Сектор регулировочный высотного корректора автомата запуска
Р43 - Жиклер
Р44 - Винт регулировочный исполнительного механизма Р2
Р51 - Подвод   Р6  дополнительный

232 - Колпачок регулируемого упора минимального расхода топлива
326 - Жиклер с фильтром
354 - Штуцер Рн  автомата запуска
362 - Лимб РУ
364 - Рычаг управления (РУ)
396 - Фиксатор РУ


Рис. 13 (Лист 1 из 5) НАСОС – РЕГУЛЯТОР.
