Двигатель АЛ-31ПФ. Руководство - часть 245

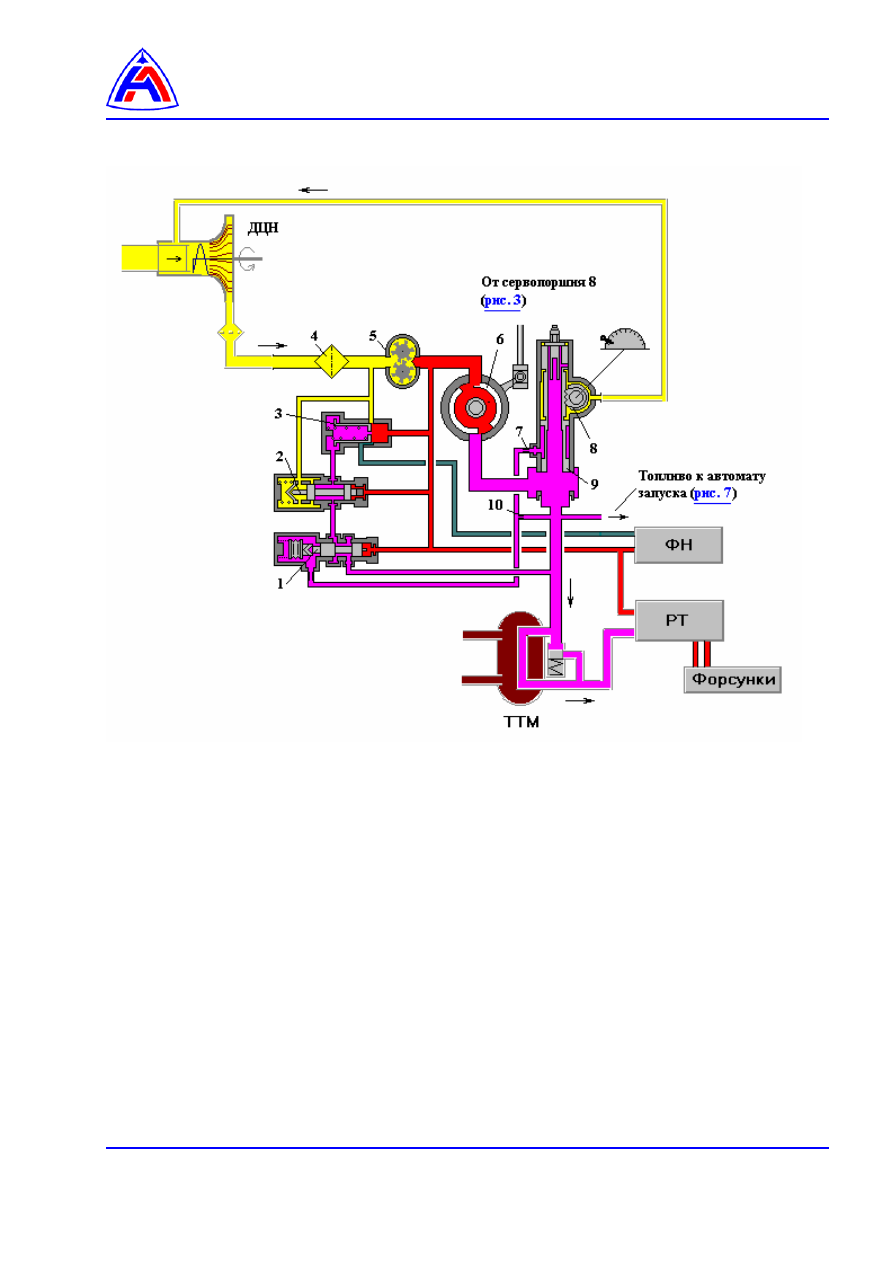

1 - клапан постоянного перепада давления топлива на ДК (КПП);
2 - предохранительный клапан;
3 - клапан перепуска топлива;
4 - фильтр;
5 - шестеренный насос;
6 - дозирующий кран (ДК);
7 - жиклер;
8 - шестерня привода от РУД;
9 - стоп-кран ;
10 - жиклер.



Рис. 2    Качающий узел с дозирующим устройством.

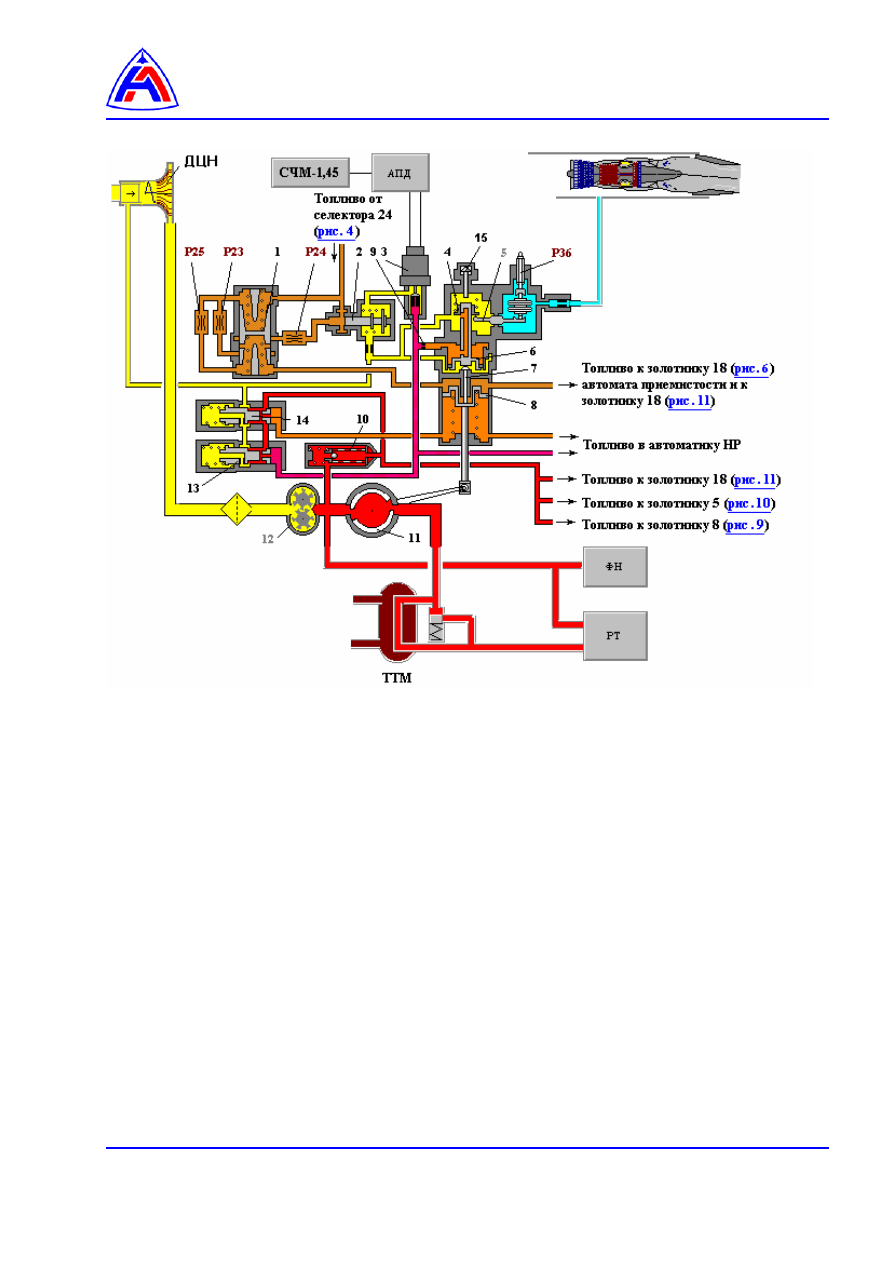

Р23    - дополнительный дроссельный пакет;
Р24    - дроссельный пакет сброса газа;
Р25    - основной дроссельный пакет;
Р36    - винт регулировки минимального расхода;
1        - статический поршень изодрома;
2        - золотник темпа сброса;
3        - электромагнитный клапан замедления сброса газа;
4

- ползушка;

5

- рычаг;

6

- сервопоршень;

7

- упор минимального расхода;

8

- сервопоршень дозирующего крана;

9

- жиклер;

10

- центральный фильтр;

11

- дозирующий кран;

12

- шестеренный насос;

13

- клапан постоянного давления (КПД);

14

- клапан постоянного давления (0,5КПД).

15 -

упор механический минимального расхода.



Рис. 3    Узел управления дозирующим краном.

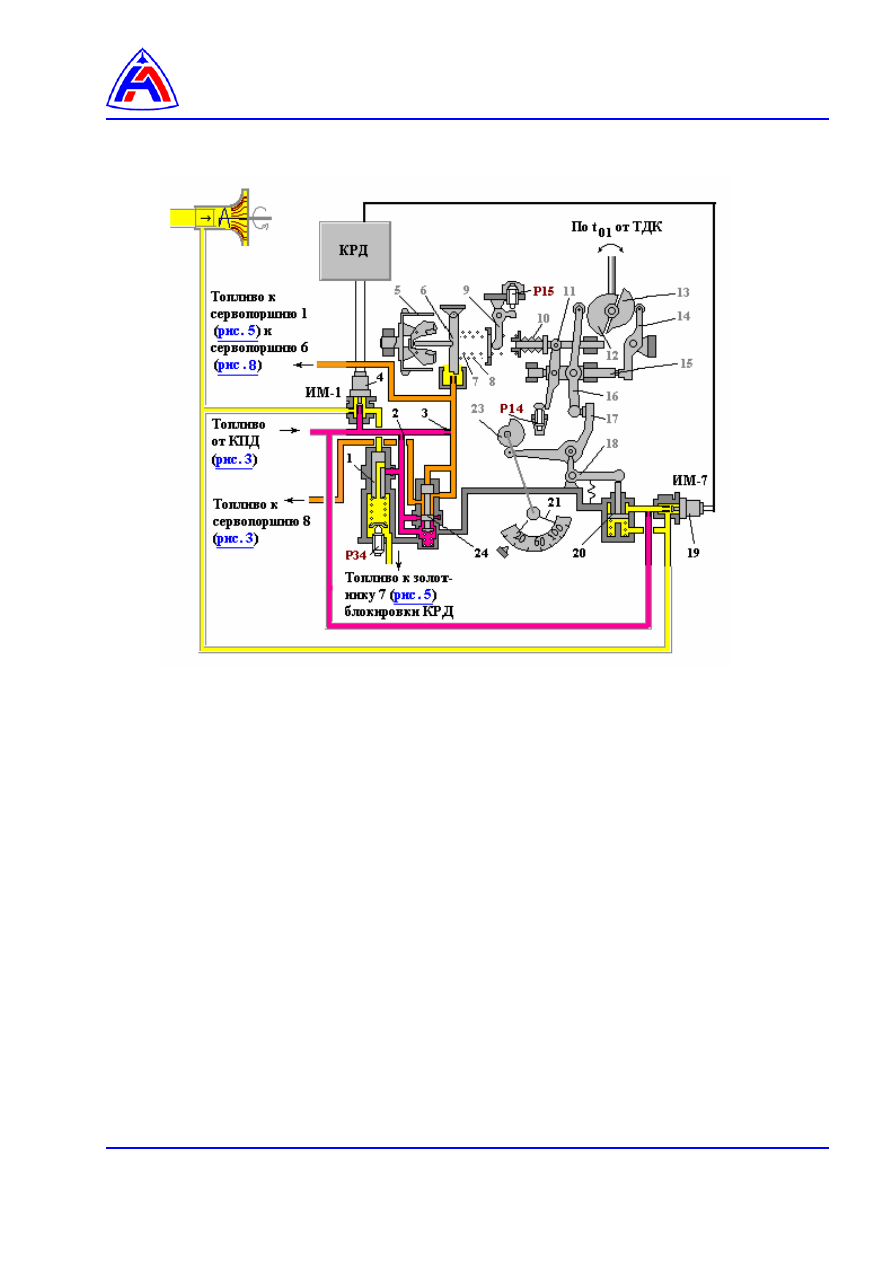

Р14 - винт регулировки максимальной частоты вращения n2;
Р15 -  винт регулировки частоты вращения n2 на малом газе;
Р34 - винт регулировки равновесной скважности S1;
1 - золотник ИМ КРД;
2, 3 - жиклеры;
4 - электромагнитный клапан ИМ регуляторов n1, n2 и t4 КРД;
5 - центробежный датчик частоты вращения;
6 - маятниковый клапан;
7, 8 – пружины;
9 - рычаг;
10 - термокомпенсатор;
11 - рычаг;
12 - кулачок коррекции максимальной частоты вращения п2;
13 - кулачок коррекции частоты вращения малого газа;
14 - рычаг;
15 - шток;
16, 17, 18 - рычаги;
19 - электромагнитный клапан перестройки максимальной частоты вращения n2;
20 - поршень перестройки максимальной частоты вращения n2;
21 – рычаг управления НР;
23 - кулачок заданной частоты вращения;
24 - селектор.

Рис. 4    Регулятор частоты вращения.

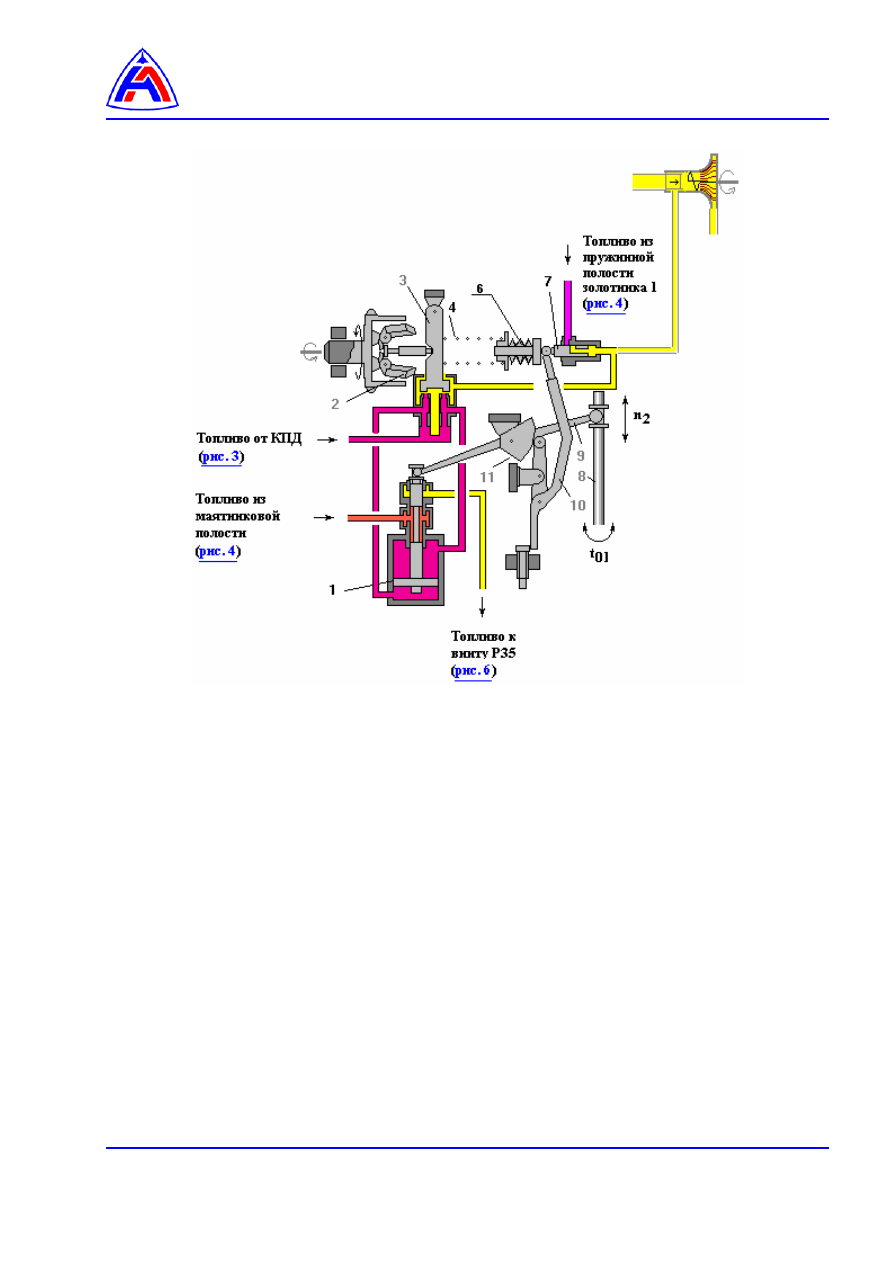

1 - сервопоршень;
2 - центробежные грузики;
3 - маятниковый клапан;
4 - пружина;
6 - термокомпенсатор;
7 - золотник блокировки КРД;
8 - вал;
9 - рычаг;
10 - рычаг;
11 - кулачок;



Рис. 5   Датчик частоты вращения.
