Двигатель АЛ-31ПФ. Руководство - часть 246

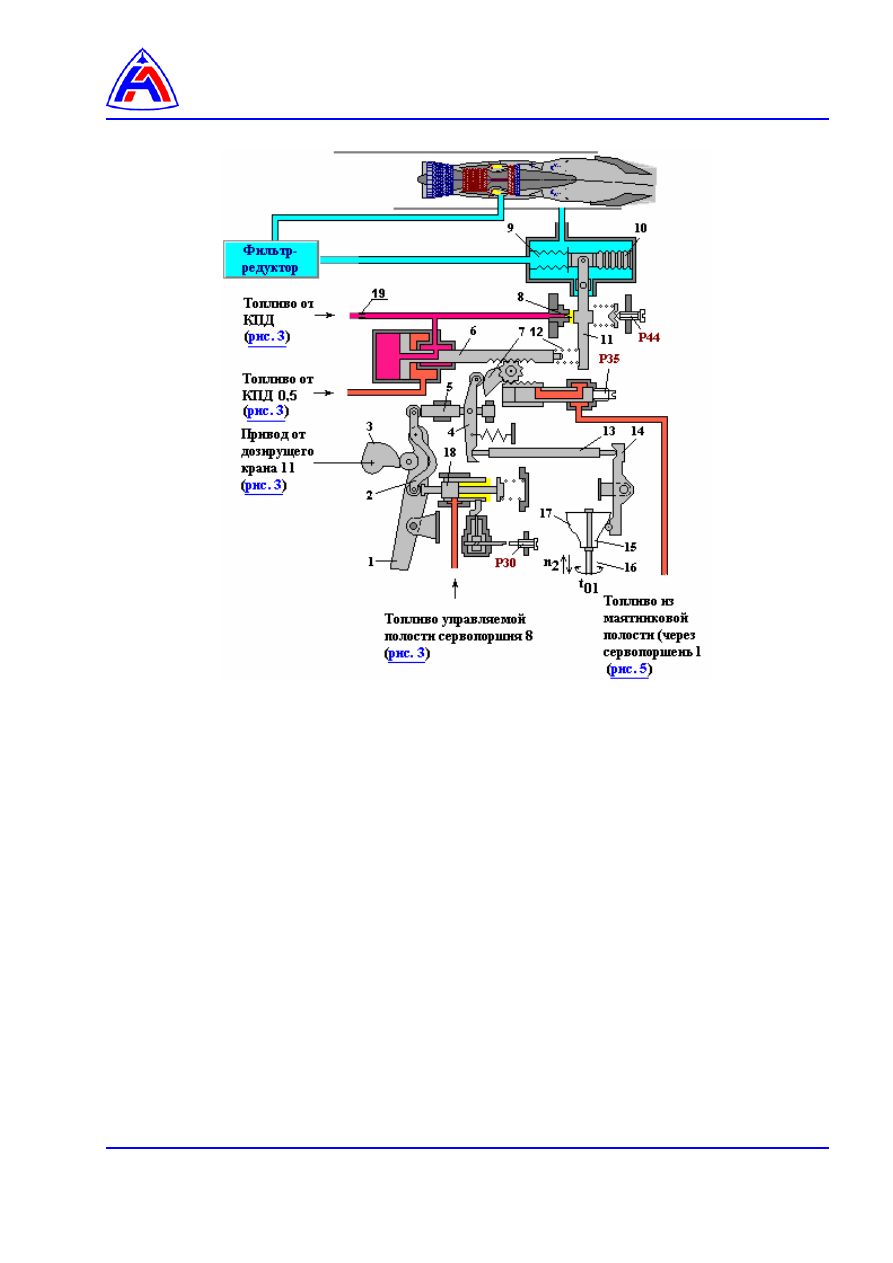

Р30 - винт регулировки приемистости;
Р35 - винт регулировки ограничителя по давлению Р

2

;

Р44 - винт регулировки смещения характеристики Gт = f(P

2

);

1 - рычаг обратной связи;
2 - рычаг обратной связи автомата приемистости;
3 -  кулачок обратной связи;
4 - рычаг-сумматор;
5 - шток;
6 - сервопоршень датчика Р

2

;

7 - кулачок;
8 - плоский клапан;
9 - сильфон;
10 - вакуумированный сильфон;
11 - рычаг;
12 - пружина;
13 - штанга;
14 - рычаг;
15 - программный кулачок автомата приемистости;
16 - вал;
17 - кулачок формирования приведенной частоты вращения n

2пр

;

18 - золотник;
19 - жиклер

Рис. 6    Автомат приемистости и ограничитель давления Р

2

.

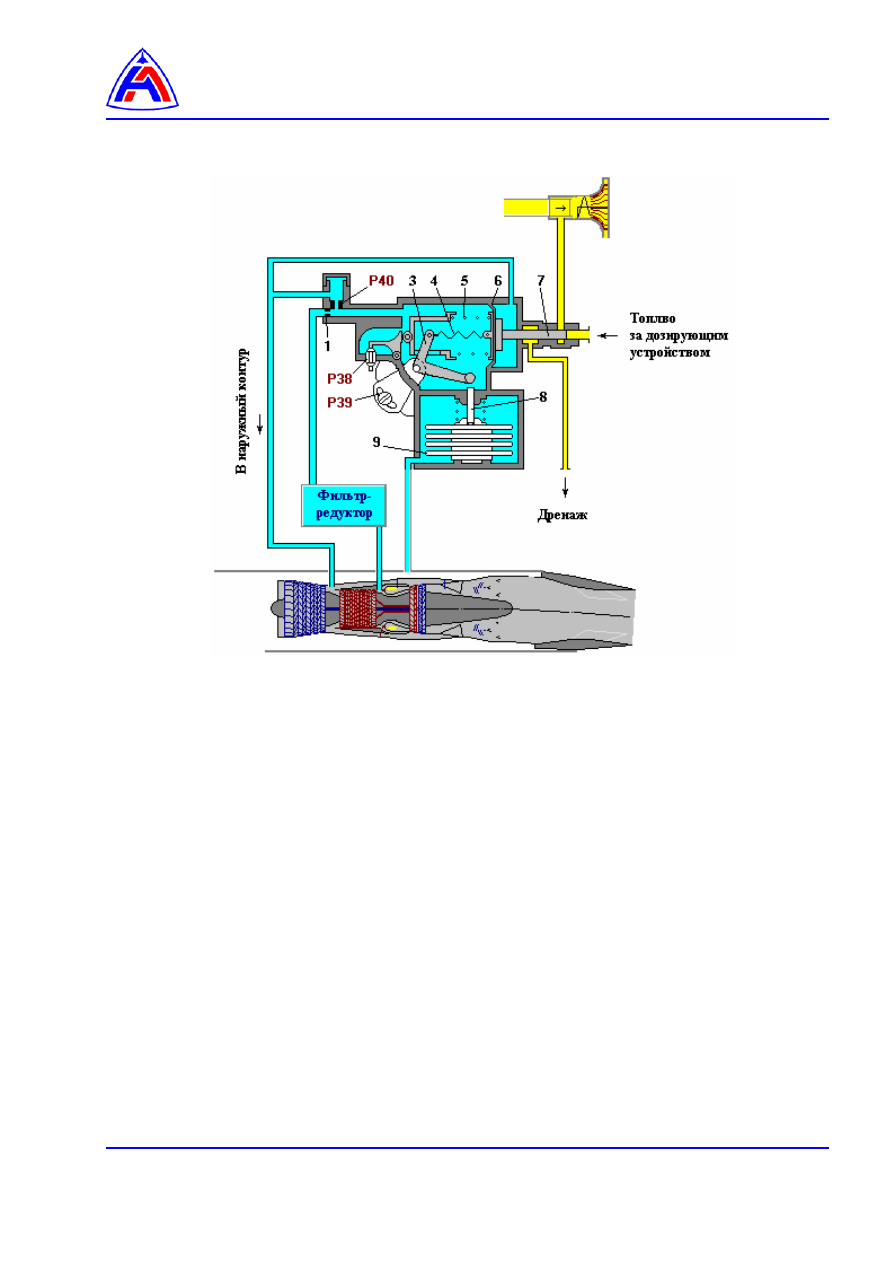

Р38 - винт регулировки подачи топлива при запуске;

Р39 - сектор регулировки высотного корректора автомата запуска;

Р40 - жиклер регулировки времени запуска;

1 - жиклер;

3 - рычаг;

4, 5 - пружины;

6 - мембрана

7 - золотник клапана запуска;

8 - шток;

9 - анероиды



Рис. 7     Автомат запуска.

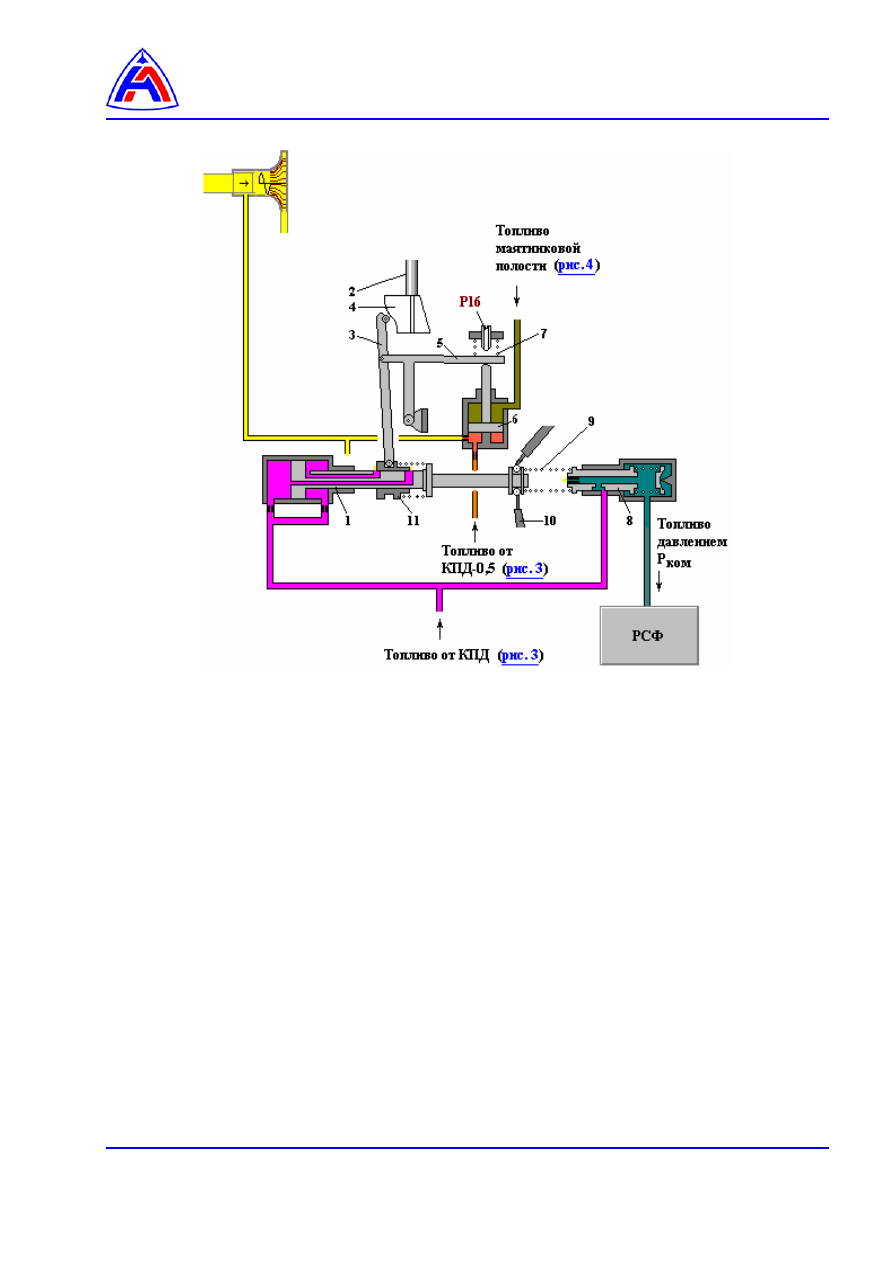

Р16- винт регулировки механизма опережения поворота ВНА КНД и НА КВД.
1 - сервопоршень формирователя команды по п

2пр

;

2 - вал;
3 - рычаг;
4 - кулачок приведенной частоты вращения n

2пр

;

5 - рычаг;
6 - сервопоршень механизма опережения поворота ВНА КНД и

    НА КВД;

7 - пружина;
8 - золотник Рком;
9 - пружина;
10 - рычаг;
11 - ползушка.



Рис. 8   Формирователь команды по n

2ПР

.

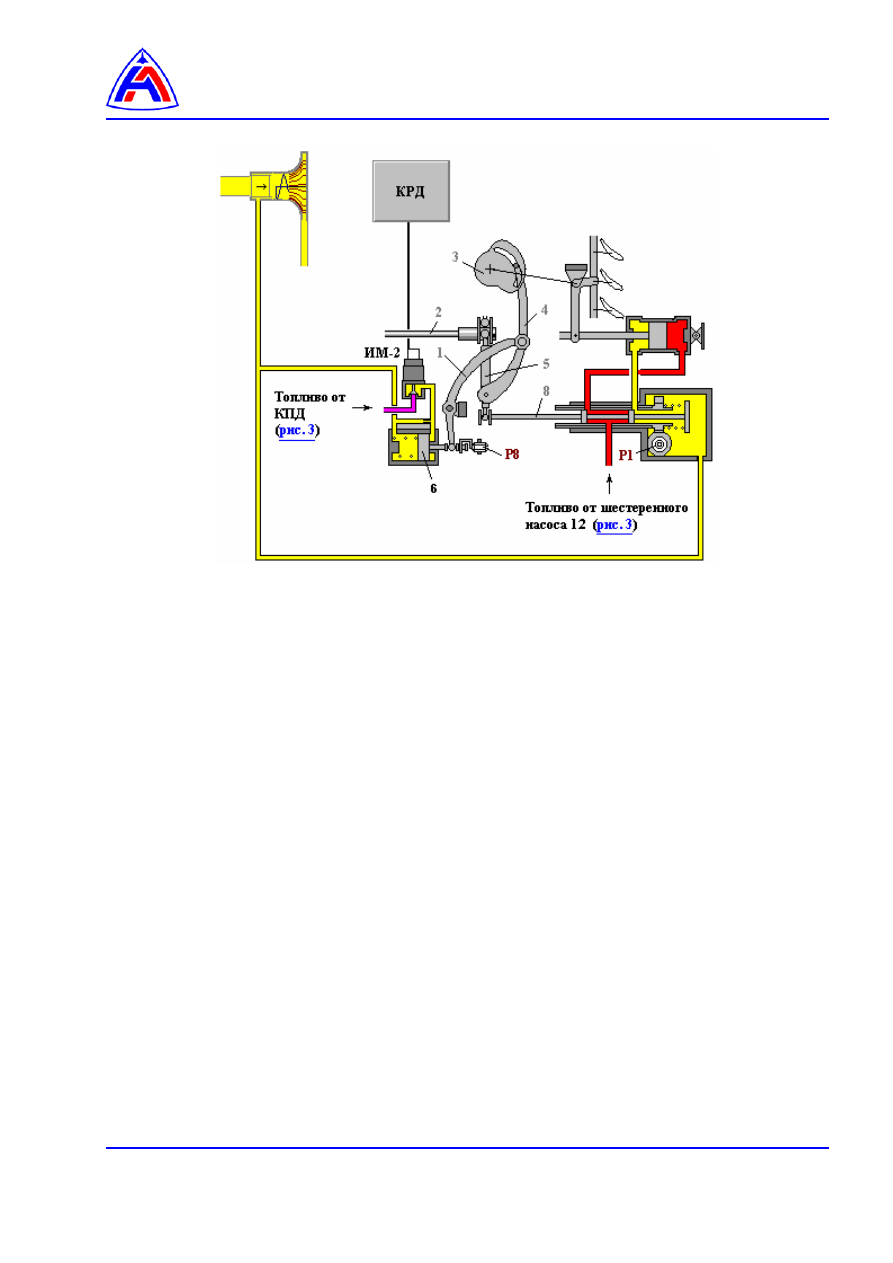

P1 - винт регулировки смещения программы НА КВД;

1 - рычаг;

2 - сервопоршень формирователя команды по n

2пр

;

3 - кулачок обратной связи НА КВД;

4 - рычаг;

5 - рычаг;

6 - сервопоршень механизма перестройки программы НА КВД;

8 - золотник управления гидроцилиндрами НА КВД;







Рис. 9    Регулятор НА КВД.
