Двигатель АЛ-31ПФ. Руководство - часть 240









Капсульный термодатчик (ТДК). Демонтаж и монтаж.

Содержание



Ссылки…………………………………………………………………………………………………….

1





Предварительные требования………………………………………………………………….........

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2



1

Подготовительные работы………………………………………………………………………

2



 2



Демонтаж………………………………….. ………………………………………………………

2

 3



Монтаж ……………………………………………………………………………………………..

3





4

Заключительные работы…………………………………………………………………………

3



Перечень рисунков

1     Капсульный термодатчик. Демонтаж и монтаж ……………. ……..................

4

Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А

Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя

96-А-73-22-40-00А-200А-А

ТДК- М - технология обслуживания

96-А-73-22-40-00А-800А-А

ТДК - М – правила  хранения и транспортирования

Предварительные требования

Требуемые условия:

Наименование

Модуль данных

Самолет должен быть безопасен для проведения
обслуживания



Электросистема  должна  быть  безопасна  для
проведения обслуживания



Вспомогательное оборудование: нет









Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Прокладки 2703.033



2 шт.

Шайбы конгтровочные 094.2412



10 шт.

Салфетки х/б

2

шт.

Проволока  контровочная ГОСТ 18143-72

0,8-ТС-12Х18Н10Т




1,5

Плёнка полиэтиленовая ГОСТ 10354-82



1 м

2



Шпагат технический ГОСТ 17308-88



1 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

ТДК



По требованию

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Демонтируйте двигатель с самолета (

96-А-72-00-00-00А-920А-А

) и установите на

транспортировочную тележку.

1.2.

Выполните подготовительные работы необходимые перед установкой нового агрегата
согласно указаниям раздела

96-А-73-22-40-01А-800А-А



1.3.

Непосредственно перед установкой ТДК на двигатель снимите заглушки
(предохранительные колпачки) со штуцеров, к которым будут подсоединены трубопроводы
систем двигателя.
Слейте масло из внутренних полостей ТДК.
Закройте штуцера полиэтиленовой пленкой и обвяжите шпагатом.

2.

Демонтаж.

2.1.

При демонтаже агрегата и трубопроводов руководствуйтесь требованиями, которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

Расконтрите в  процессе  демонтажа  гайки трубопроводов, болты  крепления скоб  и
агрегата ТДК.
При демонтаже агрегата руководствоваться указаниями раздела

96-А-73-22-40-00А-200А-А,

п. 4



2.3.

Снимите скобы крепления трубопроводов

2, 3, 4

.

2.4.

Отвинтите от штуцеров агрегата гайки трубопроводов (

рис. 1

):

–

2

 - слива топлива в проставку  ДЦН

–

3

 - стабилизированного слива топлива

–

4

 - подвода топлива с командным давлением.









2.5.

Отвинтите  гайки

1

 крепления ТДК.

Снимите ТДК со стаканом.
Снимите прокладку.

2.6.

Закройте полиэтиленовой плёнкой и обвяжите шпагатом концы трубопроводов.
На штуцера ТДК установите заглушки.

3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

Непосредственно перед стыковкой трубопроводов снимите заглушки либо полиэтиленовую
плёнку со штуцеров и подсоединяемых концов трубопроводов.

3.3.

Установите на стакан новую прокладку 2703.033.
Установите стакан на ТДК.

3.4.

Установите ТДК со стаканом на шпильки и навинтите на них гайки

1

.

Затяните гайки

1

 и законтрите.

При монтаже агрегата учитывайте требования раздела

 96-А-73-22-40-00А-200А-А п. 4



Примечание. При монтаже ТДК не допускайте механических повреждений его спирали.

3.5.

Состыкуйте трубопроводы

2, 3 и 4

 со штуцерами на ТДК.

Установите  новые контровочные шайбы  094.2412 под болты крепления скоб.
Затяните болты крепления скоб и законтрите.
Затяните гайки трубопроводов

2, 3 и 4

. Законтрите.

4.

Заключительные работы.

4.1.

Произведите монтаж двигателя на самолёт (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите заполнение топливной системы фильтрованным топливом  (

96-А-72-00-00-00А-

230А-А).



4.3.

Откройте перекрывной кран топливной системы самолёта переключателем ПОЖАРНЫЙ
КРАН в кабине самолёта.

4.4.

Удалите воздушные пробки из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.5.

Произведите опробование двигателя (

96-А-72-00-00-01А-340А-А

).

Проверьте герметичность соединений трубопроводов топливной системы

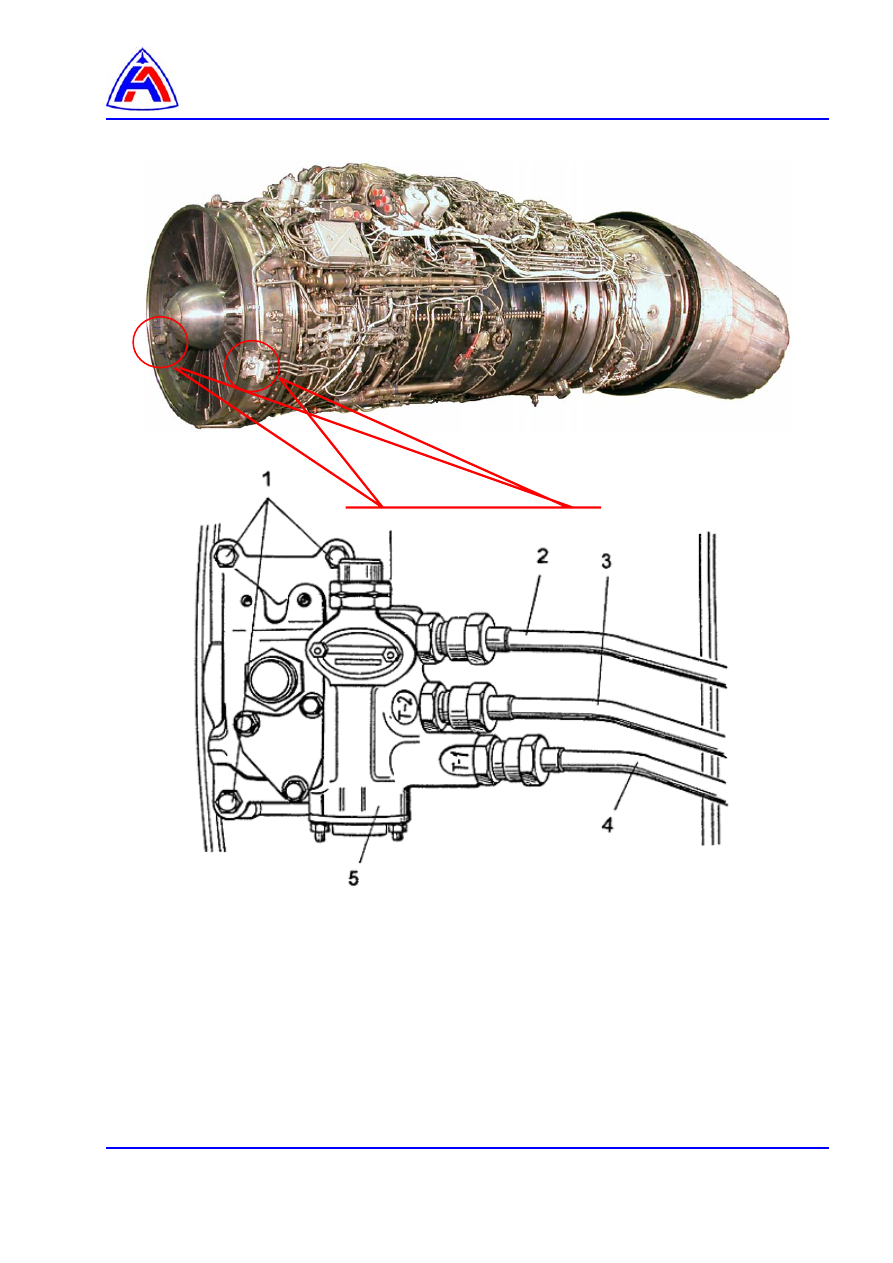

1 – гайка
2 – трубопровод слива топлива в проставку ДЦН
3 – трубопровод стабилизированного слива топлива
4 – трубопровод подвода топлива с командным давлением
5 – термодатчик



Рис.1  Капсюльный термодатчик (ТДК). Демонтаж и монтаж
