Двигатель АЛ-31ПФ. Руководство - часть 238




















































                 10         9              8             7               6             5        4           3           2          1




1, 3 – трубопровод подвода топлива к гидроцилиндрам КВД
2 – трубопровод слива топлива из НР
4 – трубопровод подвода топлива от фильтра к НР
5, 6 – трубопровод подвода топлива к термодатчику
7 – трубопровод подвода топлива к ТТМ
8 – трубопровод подвода топлива от НР к РТ
9, 10 – трубопровод подвода топлива от НР к РСФ



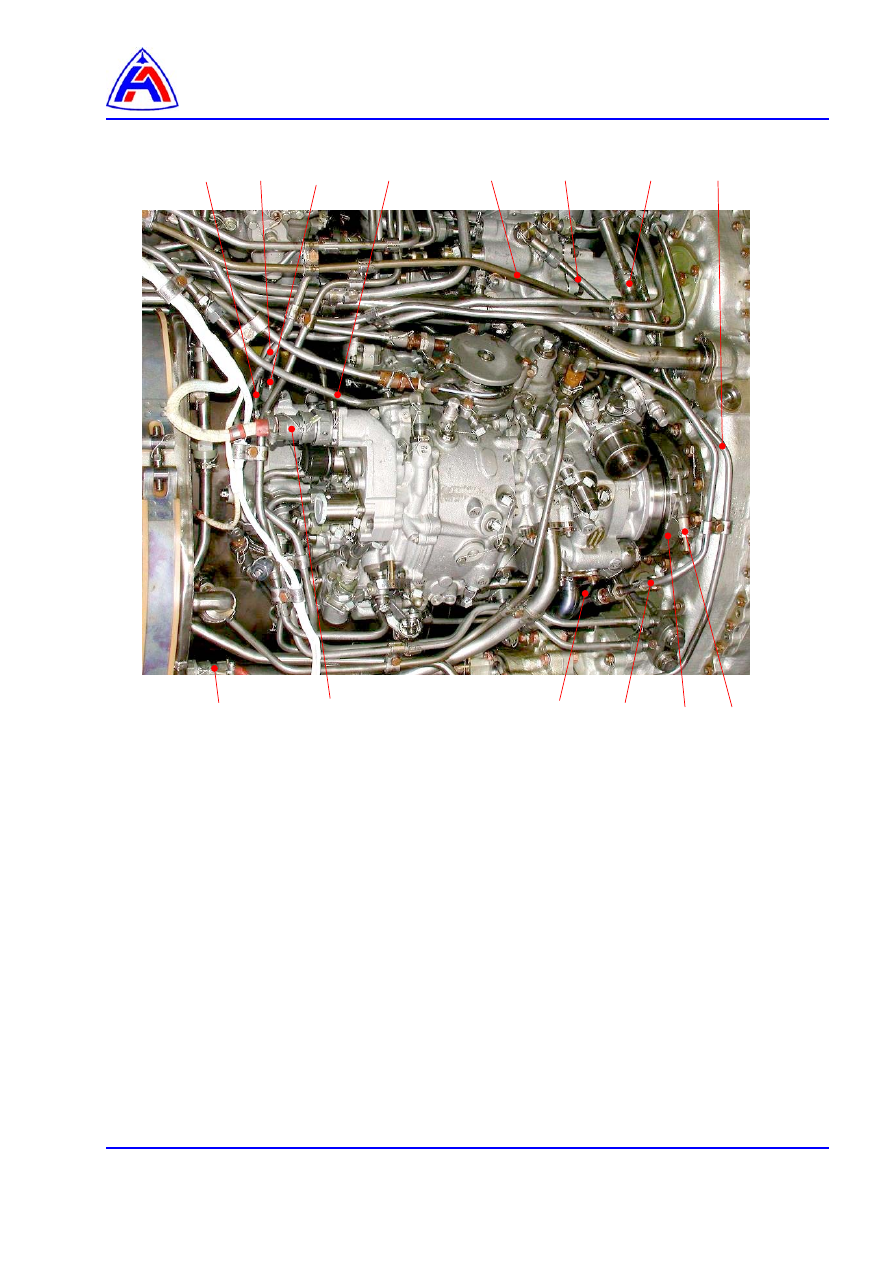

Рис. 1  Насос-регулятор. Демонтаж и монтаж

(лист 1 из 2)














                      11         12          13              14                    15             16                 17            24




























                          23                       22                                                 21            20          19        18





11, 13 – трубопровод подвода топлива к гидроцилиндрам КНД
12 – трубопровод подвода топлива от НР к РСФ
14 – трубопровод слива топлива из НР
15 – трубопровод подвода воздуха давлением Р

2

 к НР

16, 17 – трубопровод подвода топлива от НР к ФН
18 – гайка
19 – хомут
20 – трубопровод подвода воздуха давлением Р

6

 к НР

21 – трубопровод дренажа из НР
22, 23 – соединитель
24 – трубопровод подвода топлива от НР (трубы 16) к РТ




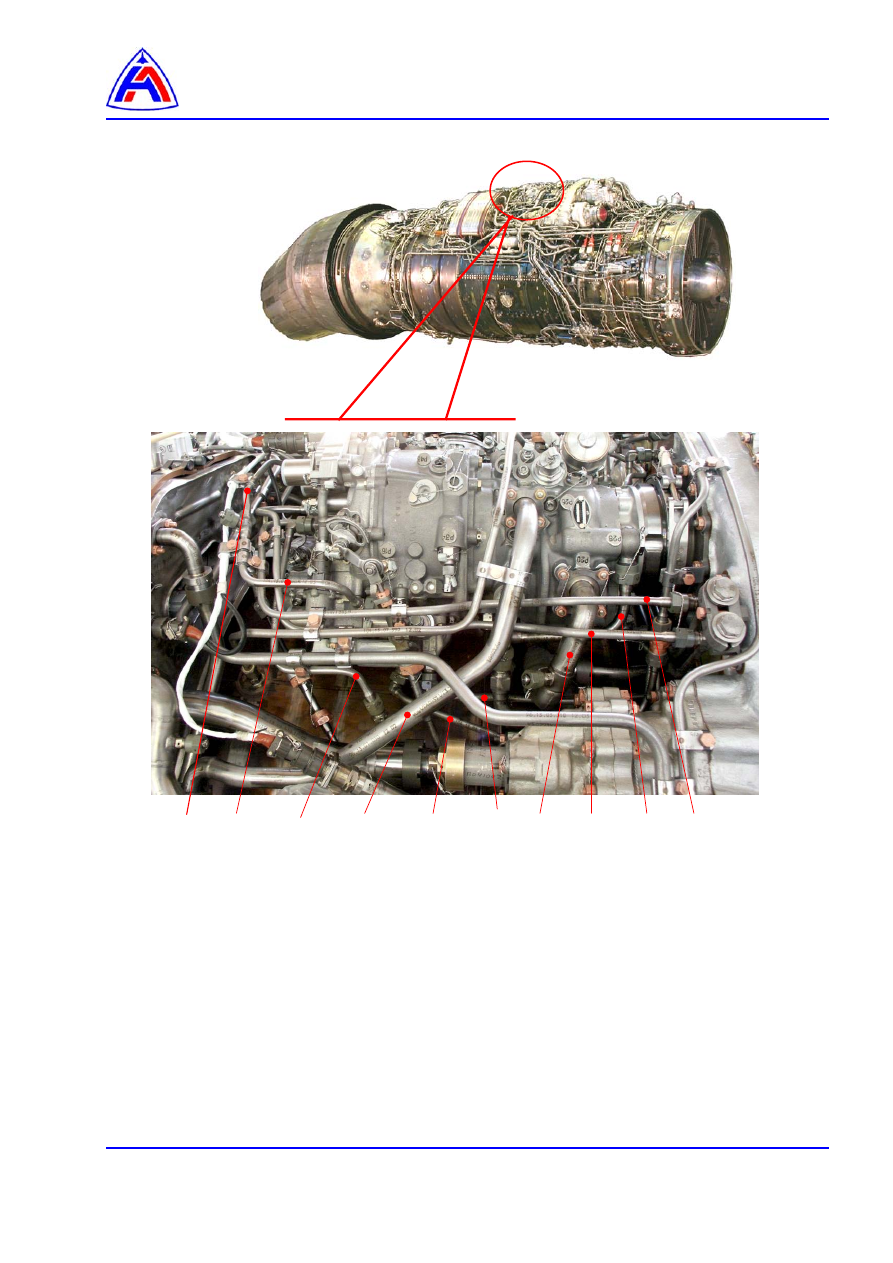

Рис. 1  Насос-регулятор. Демонтаж и монтаж

(лист 2 из 2)

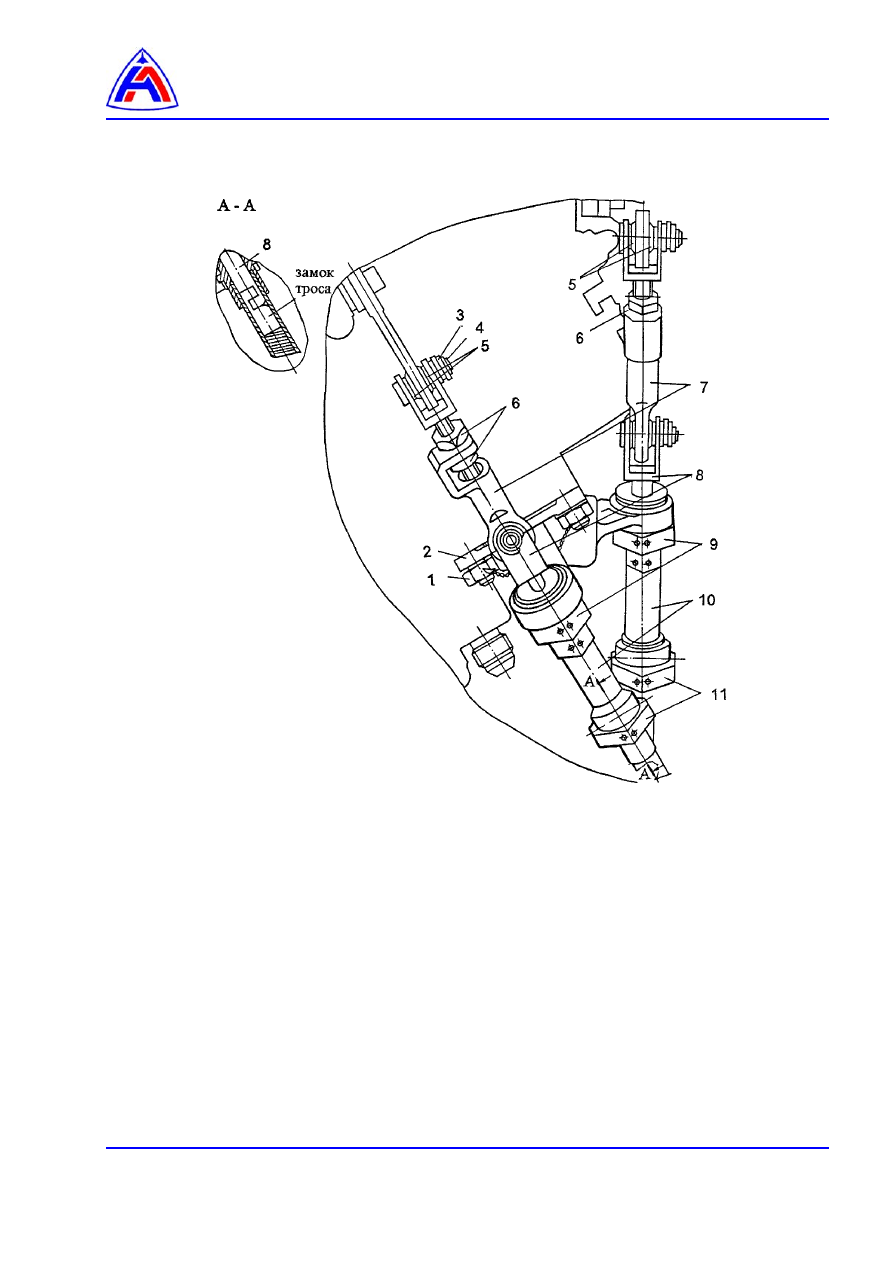

Рис. 2  Насос-регулятор. Демонтаж и монтаж





1 – гайка
2 – кронштейн
3 – кольцо
4 – валик
5 – шайба
6 – гайка
7 – тендер
8 – направляющая троса
9 – гайка
10 – переходник
11 – гайка трубы









Распределитель топлива (РТ). Демонтаж и монтаж.

Содержание



Ссылки……………………………………………………………………………………………………

1





Предварительные требования…………………………………………………………………........

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

2







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ……………………………………………………………………………………….…….

2



1

Подготовительные работы……………………………………………………………………

2



 2

Демонтаж…………………………………………………………………………………………

2

 3

Монтаж …………………………………………………………………………………………..

3





4

Заключительные работы………………………………………………………………………

4



Перечень рисунков

 1

Распределитель топлива. Демонтаж и монтаж ……………..……..................................

5







Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-230А-А

Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-01А-340А-А

Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-03А-810А-А

Консервация агрегатов, снятых с двигателя

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-73-22-20-00А-200А-А

Распределитель топлива – технология обслуживания



Предварительные требования:

Требуемые условия: нет

Вспомогательное оборудование: нет
