Двигатель АЛ-31ПФ. Руководство - часть 239









Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Шайбы контровочные

 094.2412
6.21 ГОСТ 13464-77




8 шт.
2 шт.

Салфетки х/б





Бензин НЕФРАС  С2-80/120
ТУ 38.401-67-108-92




0,2 л.

Проволока ГОСТ 18143-72

0,6 ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т




0,2 м
0,8 м

Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г

Плёнка полиэтиленовая ГОСТ 10354-82



0,5 м

2



Шпагат технический ГОСТ 17308-88



1,5 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

РТ-31ВТ1 (при замене)



1 шт.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

Процедура

1.

Подготовительные работы.

1.1.

Произведите демонтаж двигателя с самолета  (

96-А-72-00-00-00А-920А-А

).

1.2.

Выполните  подготовительные  работы  необходимые  перед  установкой  нового  агрегата
согласно указаниям

раздела 96-А-73-22-20-00А-200А-А, п.5

.

1.3.

Непосредственно перед установкой РТ на двигатель снимите заглушки (предохранительные
колпачки) со штуцеров, к которым будут подсоединены трубопроводы.
Слейте масло из внутренних полостей РТ.
Закройте  штуцера  заглушками  {предохранительными  колпачками},  либо  полиэтиленовой
плёнкой и обвяжите шпагатом.

2.

Демонтаж.

2.1.

При  демонтаже  агрегата  и  трубопроводов  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.

При  демонтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-04А-920А-А

,

96-А-70-70-00-00А-730А-А

.

2.3.

Расконтрите соединения в процессе демонтажа.

При демонтаже агрегата руководствоваться указаниями раздела

 96-А-73-22-20-00А-200А-А,

п. 5

.









2.4.

В процессе демонтажа, свободные концы трубопроводов, штуцера агрегата и соединители
закройте  полиэтиленовой плёнкой и обвяжите шпагатом или установите  заглушки
{предохранительные колпачки}.

2.5.

Снимите: скобы крепления трубопроводов

1



2, 3, 4, 6, 7

 (

рис. 1

),.

Отвинтите гайки и снимите  трубопроводы:
–

1

 - слива топлива из РТ в сливной бачок

–

2

 - подвода топлива от КО агрегата НР

–

3

 - подвода топлива от РТ к коллектору второго каскада

–

4

 - подвода топлива от РТ к коллектору первого каскада

Колпачок - жиклёр

10

 снимите со штуцера Д 5 и привяжите к трубопроводу

2

.

2.6.

Отсоедините трубопроводы:
–

5

 - подвода топлива от ТТМ к РТ

–

6

 - слива топлива на вход ДЦН

–

7

 - подвода топлива от качающего узла HP

2.7.

Отвинтите гайки соединителя

8

 и отстыкуйте от РТ.

2.8.

Отвинтите три болта

9

.

Снимите РТ.

3.

Монтаж.

3.1.

При монтаже агрегата и трубопроводов руководствуйтесь требованиями, которые изложены
в

 96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А,  96-А-70-70-00-00А-710А-А.



3.2.

При  монтаже  электрических  соединителей  руководствуйтесь  требованиями,  которые
изложены в

96-А-70-70-00-00А-920А-А, 96-А-70-70-00-04А-920А-А, 96-А-70-70-00-00А-710А-А,

96-А-70-70-00-00А-730А-А

.

3.3.

При монтаже агрегата учитывайте требования раздела

96-А-73-22-20-00А-200А-А п. 5

.

3. 4.

В  процессе  монтажа  снимите  с  концов  трубопроводов,  штуцеров  и  соединителей  заглушки
{предохранительные колпачки}, либо полиэтиленовую пленку.

3.5.

Установите РТ на двигатель.  Завинтите три болта

9

. Законтрите.

3.6.

Состыкуйте и завинтите гайку соединителя

8

. Законтрите.

3.7.

Установите и состыкуйте трубопроводы:
–

5

 - подвода топлива от ТТМ к штуцеру Д 1

–

6

 - слива топлива на вход ДЦН

–

7

 - подвода топлива от качающего узла HP

Завинтите гайку трубопровода

5

 и законтрите.

Гайки трубопроводов

6

 и

7

 навинтите от руки.

3.8.

Отвяжите колпачок - жиклёр

10

 от трубопровода

 2

 подвода топлива от КО агрегата HP и

установите на штуцер Д 5.

Установите и состыкуйте трубопроводы:
–

1

 - слива топлива из РТ в сливной бачок

–

2

- подвода топлива от КО HP к штуцеру Д5 РТ и к клапану КО на HP

–

3

 - подвода топлива от штуцера  Д 3 на РТ к коллектору второго каскада

–

4

 - подвода топлива от штуцера Д 2 на РТ к коллектору первого каскада.

Гайки трубопроводов навинтите от руки.









3.9.

Установите скобы крепления  трубопроводов

1, 2, 3, 4, 6, 7

.

Установите новые контровочные шайбы {094.2412} под головки болтов крепления скоб.
Завинтите болты крепления скоб и законтрите.

3.10.

Затяните гайки трубопроводов

1, 2, 3, 4, 6, 7

 и законтрите.

4.

Заключительные работы.

4.1.

Произведите монтаж двигателя на самолёт (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите заполнение топливной системы фильтрованным топливом  (

96-А-72-00-00-00А-

230А-А).



4.3.

Откройте  перекрывной  кран  топливной  системы  самолёта  переключателем  ПОЖАРНЫЙ
КРАН в кабине самолёта.

4.4.

Удалите воздушные пробки из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.5.

Произведите опробование двигателя (

96-А-72-00-00-01А-340А-А

).

Проверьте герметичность соединений трубопроводов топливной системы

4.6.

Законсервируйте и подготовьте к отправке снятый с двигателя РТ (

96-А-72-00-00-03А-810А-

А

).

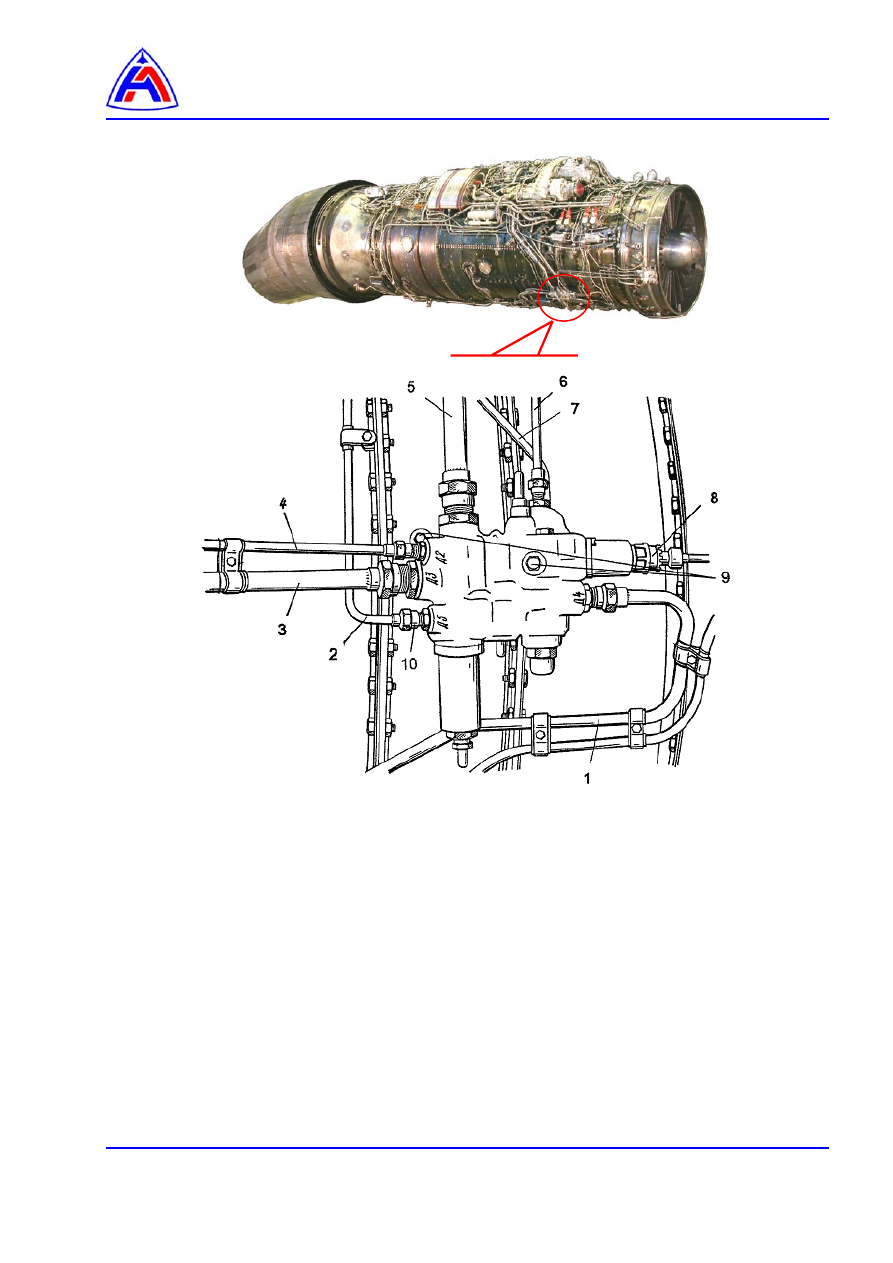

1 – трубопровод слива топлива из РТ в сливной бачок
2 – трубопровод подвода топлива от КО  НР
3 – трубопровод подвода топлива от РТ к коллектору второго каскада
4 – трубопровод подвода топлива от РТ к коллектору первого каскада
5 – трубопровод подвода топлива от ТТМ к РТ
6 – трубопровод слива топлива на вход ДЦН
7 – трубопровод подвода топлива от качающего узла НР
8 – соединитель
9 – болт

   10 – жиклер (колпачок)



Рис. 1 Распределитель топлива

Демонтаж и монтаж
