Двигатель АЛ-31ПФ. Руководство - часть 236

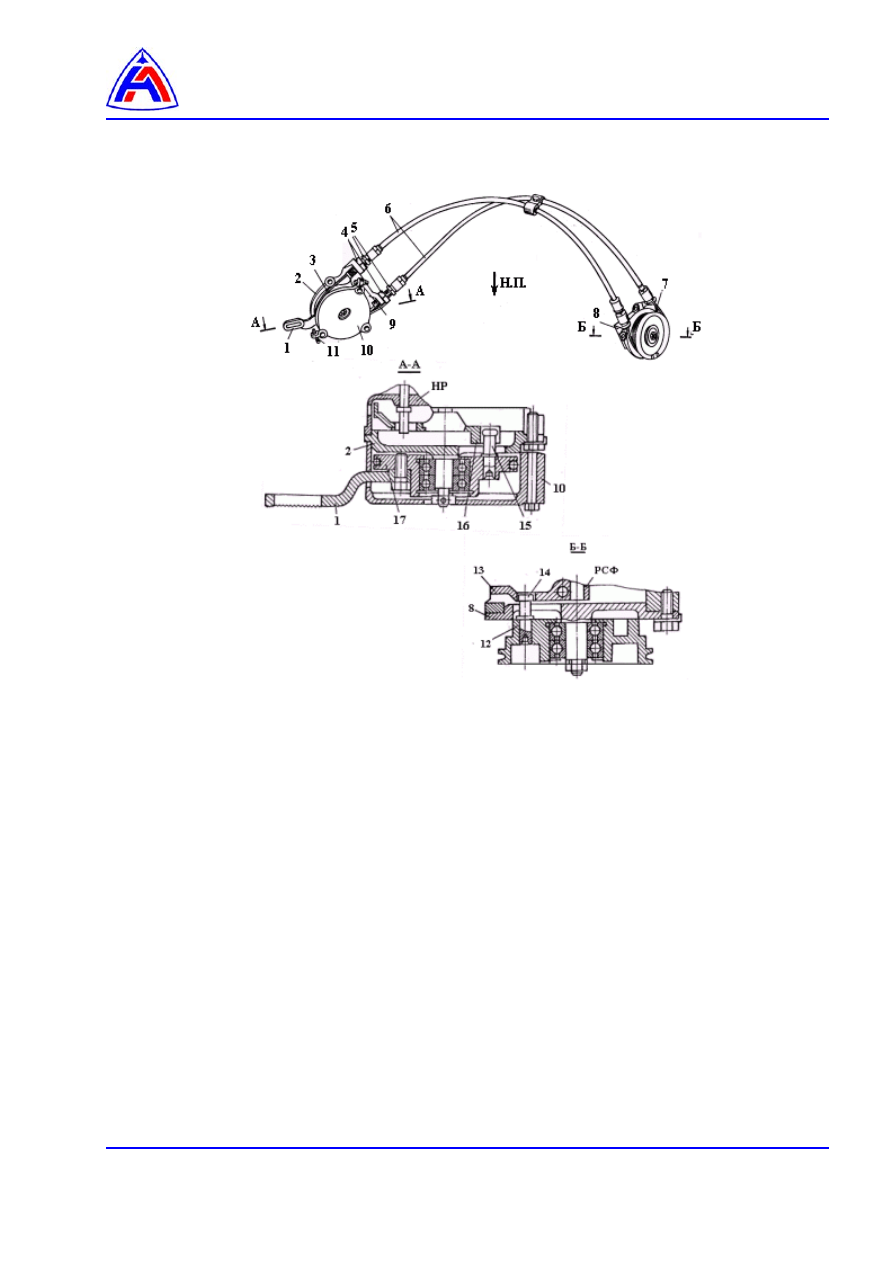

1 – рычаг
2 – корпус
3 – трос
4 – гайки регулировки натяжения тросов
5 – штуцера
6 – защитные трубы
7 – трос
8 – корпус
9 – упор "ПОЛНЫЙ ФОРСАЖ"
10 – крышка
11 – упор СТОП
12 – ролик
13 – рычаг РСФ
14, 15 – поводки
16 – рычаг НР
17 – ролик





Рис. 7    Узел управления НР и РСФ от РУД

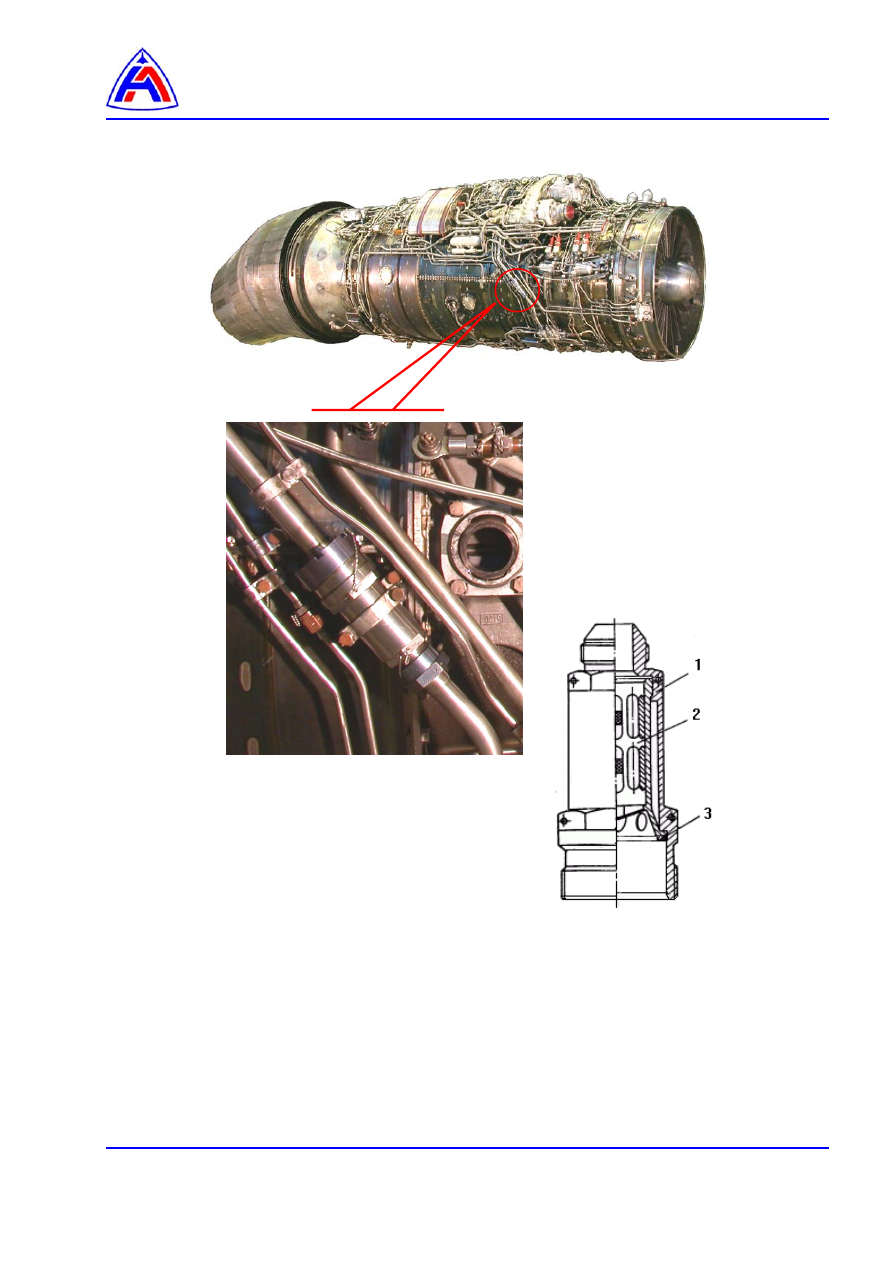

1 - корпус
2 - фильтроэлемент
3 - внутреннее кольцо




Рис. 8    Топливный фильтр












Насос – регулятор (НР). Демонтаж и монтаж.

Содержание



Ссылки……………………………………………………………………………………………………

1





Предварительные требования………………………………………………………………….........

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

2







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2

 1

Подготовительные работы…………………………………………….……………………….

2



 2

Демонтаж…………………………………..………………………………………………………

3



 3

Монтаж …………………………………………………………………………………………….

4



 4

Заключительные работы………………………………………………………………………..

6



Перечень рисунков

 1

Насос-регулятор. Демонтаж и монтаж (листов 2) ……………..………........................

7

,

8



 2

Насос-регулятор. Демонтаж и монтаж …………………………..…………………………..

9




Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения соединителей с датчиками. Нанесение обмотки

96-А-70-70-00-00А-920А-А

Резьбовые соединения.  Демонтаж и монтаж

96-А-70-70-00-01А-920А-А

Резьбовые соединения.  Тарированная затяжка

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-70-70-00-03А-920А-А

Ленточный хомут.  Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители  электрических  коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-230А-А

Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-09А-271А

-А



Отладка двигателя после монтажа насоса-регулятора

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-73-21-00-01А-920А-А

Замена фильтроэлемента основного топливного фильтра

96-А-73-22-10-00А-200А-А

Насос - регулятор (НР). Технология обслуживания

96-А-73-75-00-00А-920А-А

Механизм управления НР и РСФ от РУД.. Демонтаж и монтаж

Предварительные требования

Требуемые условия: нет









Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное

рабочее

место

АРМ ДК




1 шт.

Пульт   ПНП-132Б-1

1

шт.

Гидроустановка ГУ-3

1

шт.

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ1 00980-80:

024-028-25-2-043
026-030-25-2-043
038-042-25-2-043
102-108-25-2-043




3 шт
2 шт.
1 шт
1 шт.

Шайба конгтровочная 094.2412



25 шт.

Салфетки х/б





Бензин НЕФРАС  С2-80/120
ТУ 38.401-67-108-92




1,5 л.

Проволока ГОСТ 18143-72

0,6 ТС-12Х18Н10Т
0,8-ТС-12Х18Н10Т
1,2 ТС-12Х18Н10Т




0,4 м
1,2 м
0,04 м

Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г

Плёнка полиэтиленовая ГОСТ 10354-82



1 м

2



Шпагат технический ГОСТ 17308-88



3 м.

Запасные части:

Номенклатура

Идентификационный номер

Количество

НР-31ВТ1 (при замене)



1 шт.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1 .

Подготовительные работы.

1.1.

Откройте люк АГРЕГАТЫ ДВИГАТЕЛЯ (

30-И-11-22-00-00А-031А-А

).

1.2.

Закройте перекрывной кран топливной системы самолёта переключателем ПОЖАРНЫЙ
КРАН на пульте левого борта кабины самолёта

1.3.

Слейте топливо из фильтра системы низкого давления (

96-А-73-21-00-01А-920А-А

).

1.4.

Выполните подготовительные работы необходимые перед установкой нового агрегата
согласно указаниям раздела

96-А-73-22-10-00А-200А-А, п. 5
