Двигатель АЛ-31ПФ. Руководство - часть 235

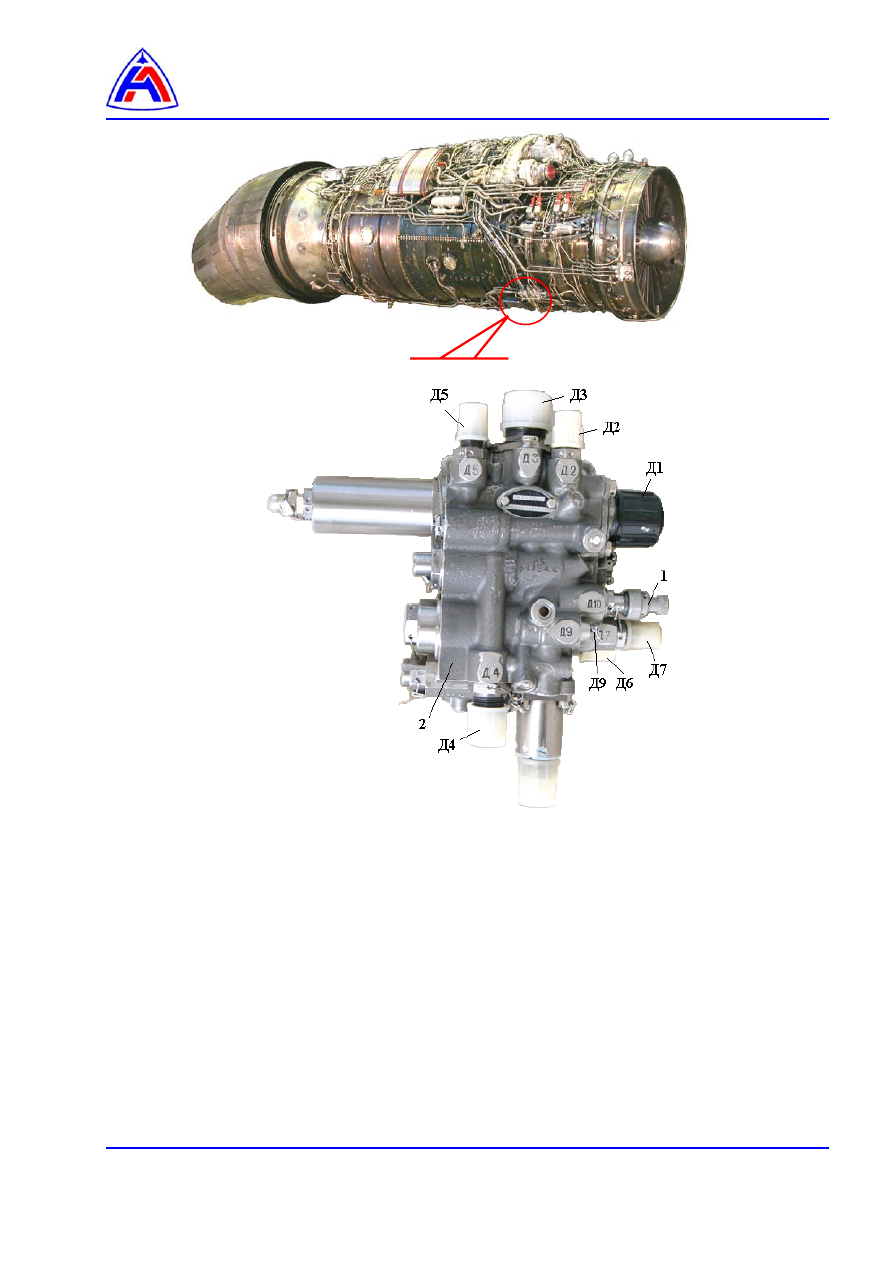

Д1 - штуцер подвода топлива от HP
Д2 - штуцер отвода топлива в первый каскад топливного коллектора ОКС
Д3 - штуцер отвода топлива во второй каскад топливного коллектора ОКС
Д4. - штуцер слива топлива из коллекторов
Д5 - штуцер подвода топлива от КО
Д6 - штуцер подвода топлива от качающего узла HP
Д7 - штуцер слива топлива на вход ДЦН
Д9 - дроссельный пакет
1 - регулировочный винт давления "броска"
2 – корпус






Рис. 2    Распределитель топлива

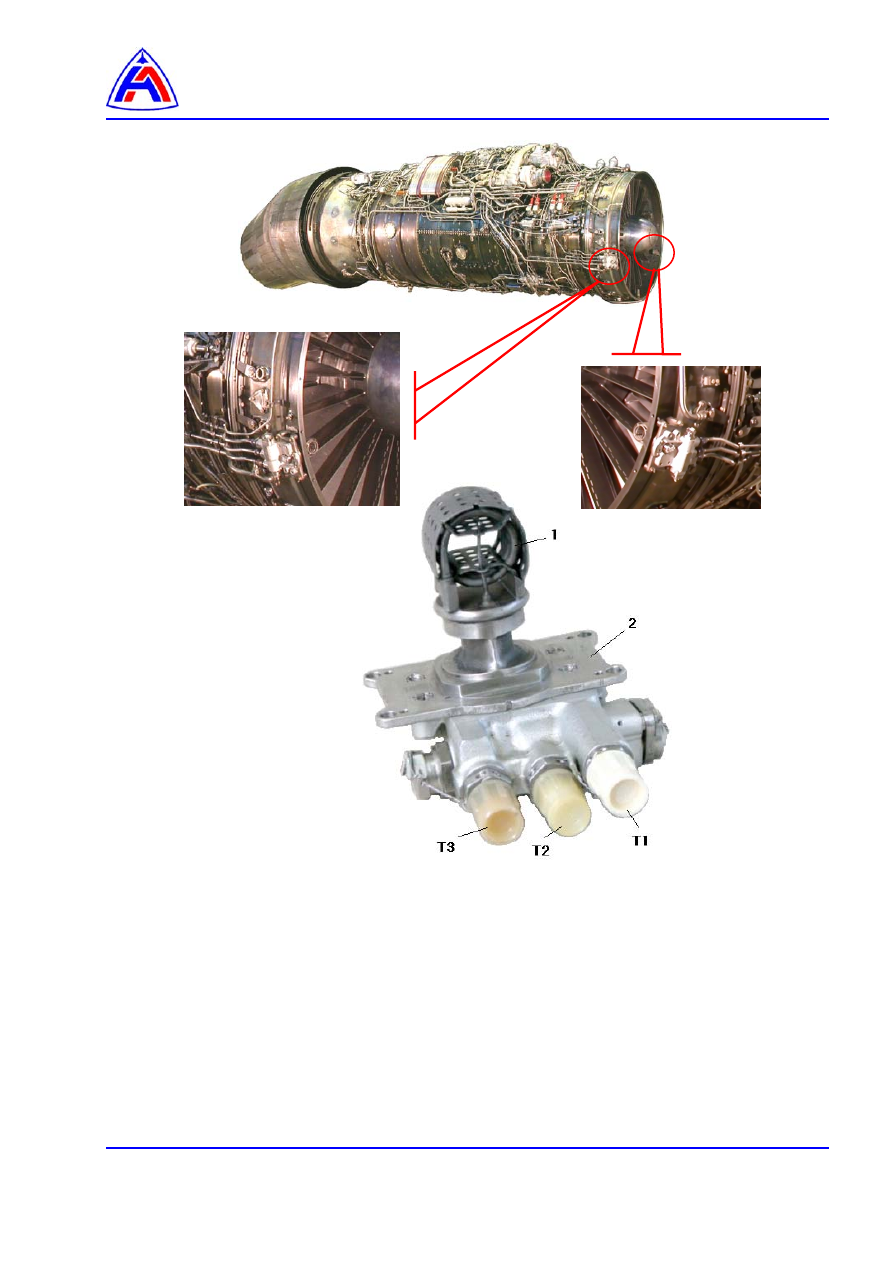

1 - чувствительный элемент
2 - корпус
Т1 - штуцер командного давления
Т2



- штуцер стабилизированного слива

Т3 - штуцер слива в ДЦН





Рис. 3    Внешний вид ТДК

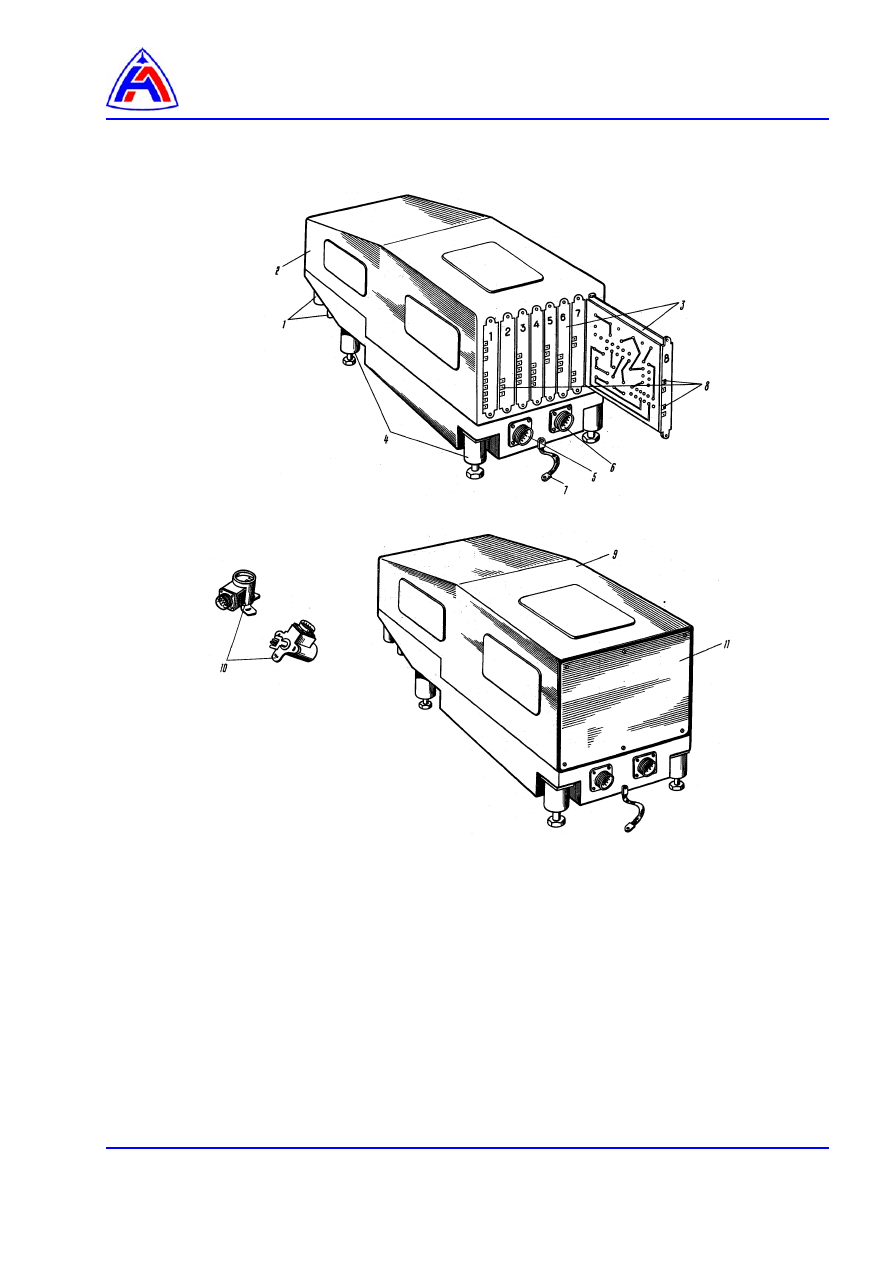

1 – соединитель
2 – корпус
3 – блоки функциональные
4 – амортизаторы
5 – соединитель контрольный Х1К
6 – соединитель контрольный Х2К
7 – перемычка металлизации
8 –винты эксплуатационных регулировок
9 – регулятор комплексный КРД-99Б
10 – датчик перемещения ДП-110
11 – крышка регулировочных резисторов





Рис. 4    Комплексный регулятор КРД-99Б

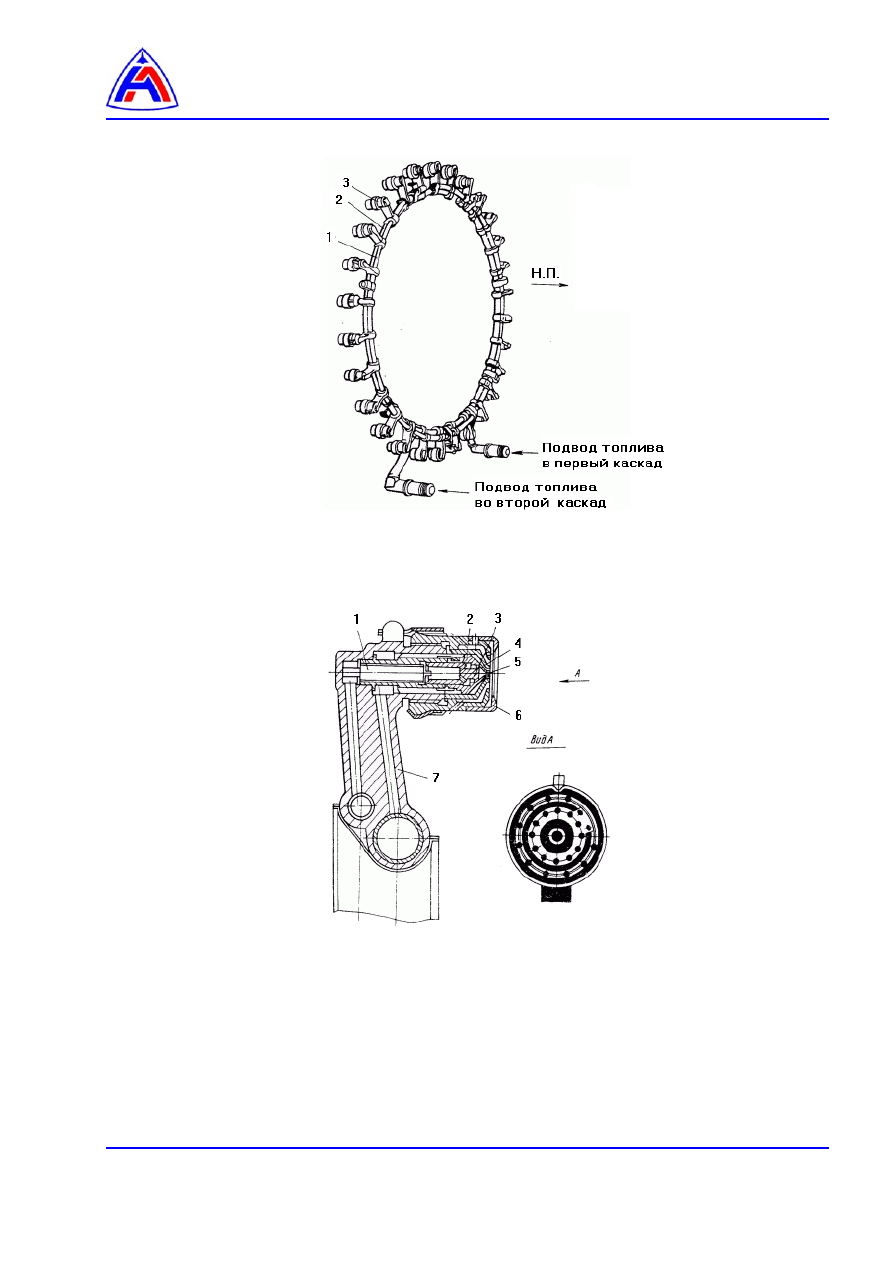

1 - первый каскад коллектора
2 - второй каскад коллектора
3 - форсунка (28 шт.)



Рис. 5    Топливный коллектор ОКС





5 - сопло первого каскада
6 - противонагарный колпачок
7 – корпус








Рис. 6     Топливная форсунка




1 - фильтр
2 - завихритель второго каскада
3 - завихритель первого каскада
4 - сопло второго каскада
