Двигатель АЛ-31ПФ. Руководство - часть 234

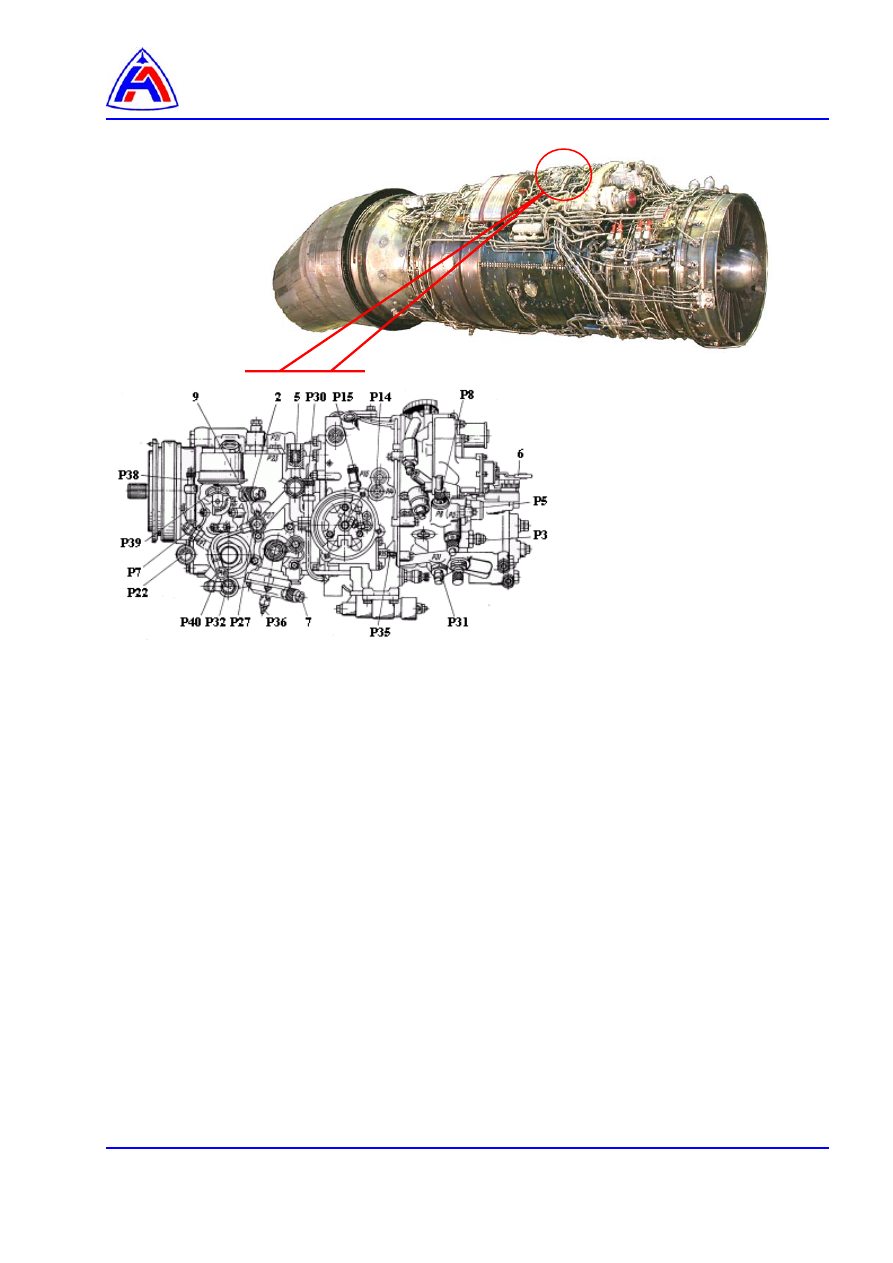

Р3 - штуцер отвода топлива давлением Рком = f(n

2

пр) к РСФ

Р5 - клапан выпуска воздуха
Р7 - штуцер отвода топлива к золотнику переключения ФН
Р8 - винт регулировки перестройки программы НА КВД
Р14 - винт регулировки максимальной частоты вращения п

2



Р15 - винт регулировки частоты вращения n

2

 на малом газе

Р22 - штуцер отвода топлива давлением за шестеренным насосом
Р27 - штуцер подвода воздуха давлением Р6
Р30 - винт регулировки приемистости
Р31 - штуцер отвода топлива давлением Рком к РСФ при срабатывании противопомпажной

системы

Р32 - штуцер подвода воздуха давлением Р2
Р35 - винт регулировки ограничителя по давлению Р2
P36 - винт регулировки минимальной подачи HP
Р38 - винт регулировки подачи топлива на запуске
Р39 - сектор регулировки высотного корректора автомата запуска
Р40 - регулировочный жиклер времени запуска
2 - штуцер подвода воздуха давлением Р

МОТООТСЕКА



5 - отверстие для установки рым болта
6 - рычаг обратной связи ВНА КНД
7 - штуцер подвода воздуха давлением Р

МОТООТСЕКА

 к корректору минимального расхода топлива;

9 - дополнительный подвод воздуха давлением Р6.



Рис. 1    Насос-регулятор

(лист 1 из 4)

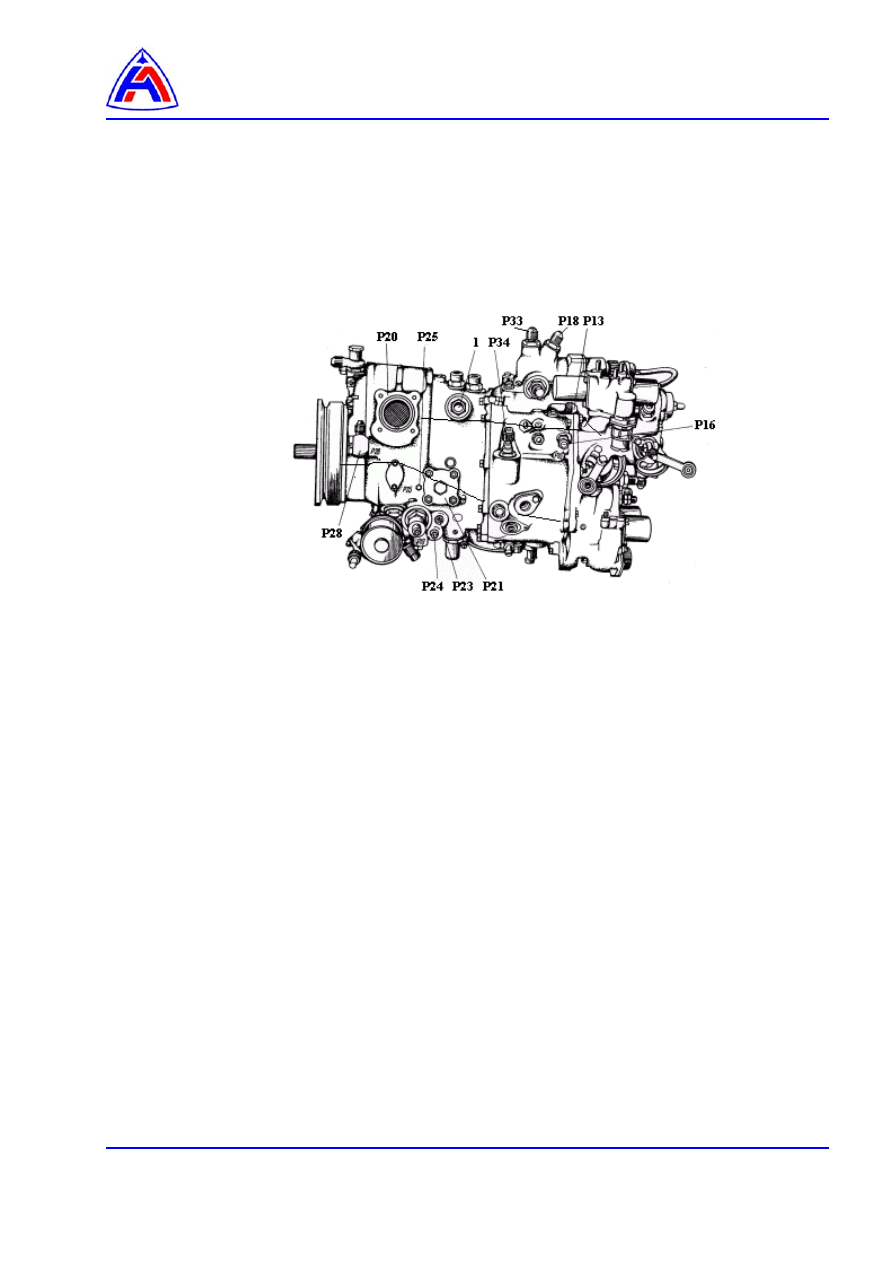

P13 - штуцер отвода топлива давлением Рком=f(t

01

) к РСФ

Р16 - винт регулировки механизма опережения
Р18 - штуцер подвода топлива от дублирующего ТДК
Р20 - фланец подвода топлива
Р21 - фланец отвода топлива
Р23 - дополнительный дроссельный пакет
Р24 - дроссельный пакет сброса газа
Р25 - основной дроссельный пакет
Р28 - штуцер отвода топлива на слив
Р33 - штуцер подвода топлива от основного ТДК
Р34 - винт регулировки равновесной скважности S1
1 - центральный фильтр





Рис. 1    Насос-регулятор

(лист 2 из 4)

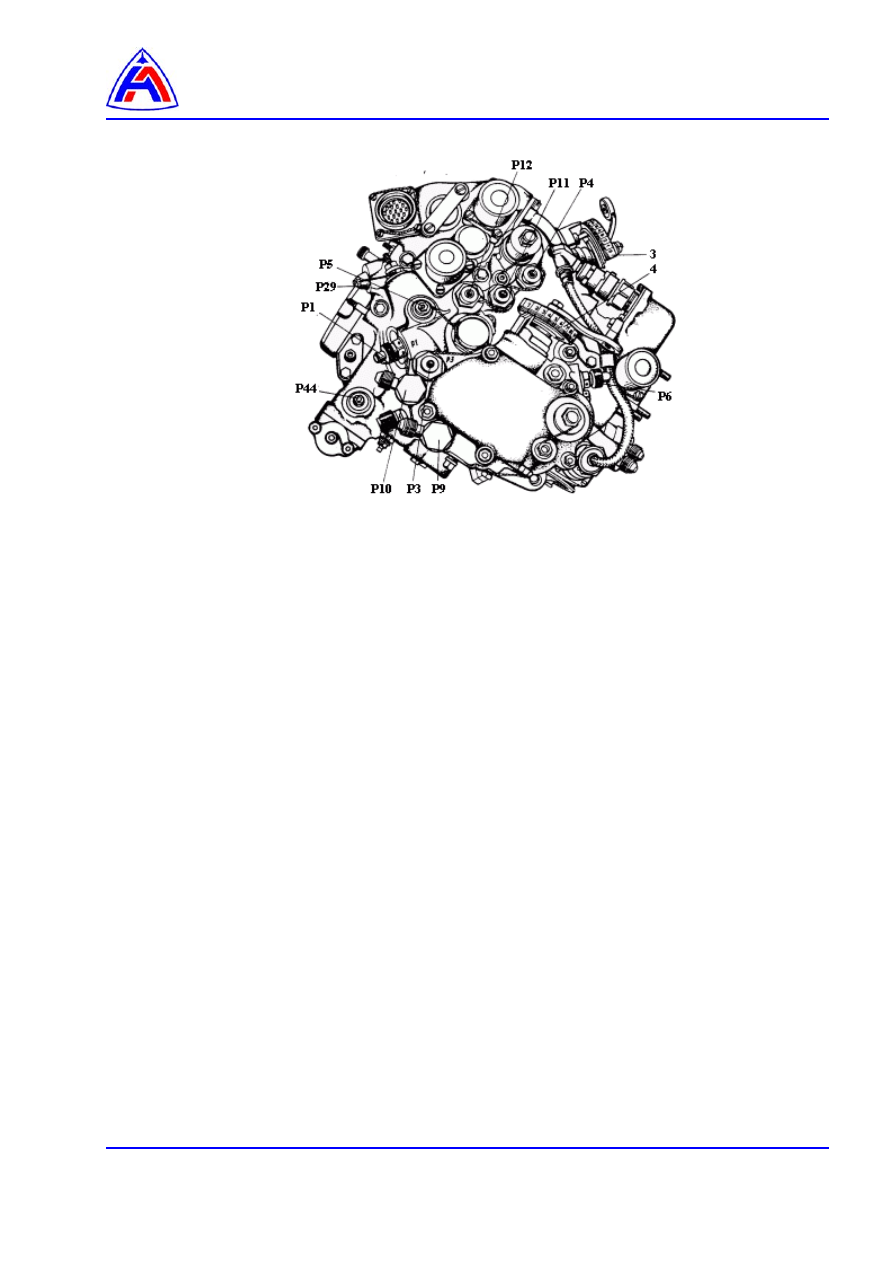

P1 - винт регулировки смещения программы НА КВД
Р3 - штуцер отвода топлива давлением Рком=f(n

2пр

) к РСФ

Р4 - штуцер отвода топлива к РТ при включении КО
Р5 - клапан выпуска воздуха
Р6 - винт регулировки смещения программы ВНА КНД
Р9 - штуцер подвода топлива в штоковую полость гидроцилиндров ВНА КНД
Р10 - штуцер подвода топлива в бесштоковую полость гидроцилиндров ВНА КНД
Р11 - штуцер подвода топлива в бесштоковую полость гидроцилиндров НА КВД
Р12 - штуцер подвода топлива в штоковую полость гидроцилиндров НА КВД
Р29 - дроссельный пакет регулировки равновесной скважности S

2

Р44 - винт регулировки смещения характеристики G

Т

 = f(P

2

)

3 - лимб НА КВД
4 - лимб ВНА КНД











Рис. 1   Насос--регулятор (лист 3 из 4)

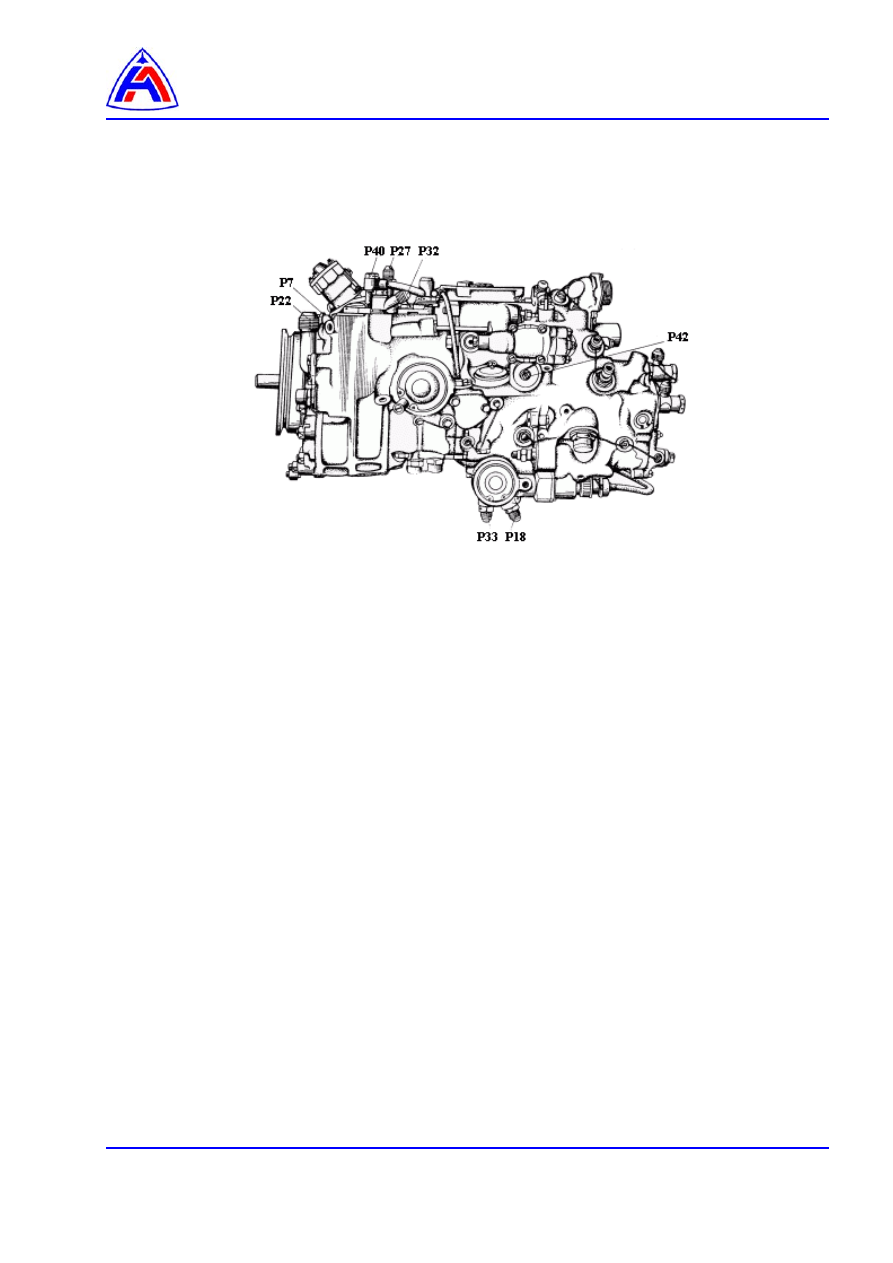

Р7 - штуцер отвода топлива к золотнику переключения ФН
Р18 - штуцер подвода топлива от дублирующего ТДК
Р22 - штуцер отвода топлива давлением за шестеренным насосом
Р27 - штуцер подвода воздуха давлением P6
Р32- штуцер подвода воздуха давлением Р2
Р33 штуцер подвода топлива от основного ТДК
Р40 - регулировочный жиклер времени запуска
Р42 - винт регулировки n2макс при отключенном КРД







Рис. 1    Насос-регулятор (лист 4 из 4)
