Номенклатура

Идентификационный номер

Количество

ТУ 38.401-67-108-92

1 л.

Проволока ГОСТ 18143-72

0,8-ТС-12Х18Н10Т




0,5 м

Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г

Запасные части:

Номенклатура

Идентификационный номер

Количество

Фильтроэлемент    8Д2.966.697-05



2 шт.

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Откройте  люки  АГРЕГАТЫ  ДВИГАТЕЛЯ  и  люки  для  доступа  к  кранам  слива  топлива  из
фильтров (

30-И-11-22-00-00А-031А-А

).

1.2.

Закройте перекрывной кран топливной системы самолёта.

1.3.

Подключите  приспособления 880/991 к  клапанам  стравливания  воздуха  из  фильтра
8Д2.966.133-01.

1.4.

Расконтрите заглушку (

13, рис. 1

) штуцера крана (

12

) слива топлива из фильтра  и снимите

её.

Наденьте на штуцер крана рукав из комплекта СНО.

1.5.

Откройте  клапаны  стравливания  воздуха  из  основного  топливного  фильтра  (

96-А-72-00-00-

01А-230А-А

).

1.6.

Откройте сливной кран (

12

) и слейте топливо в ведро.

1.7.

Снимите рукав со штуцера сливного крана.

Установите заглушку и завинтите её.

Законтрите заглушку проволокой.

2.

Демонтаж

2.1.

Расконтрите и отвинтите гайки-барашки

9

 с болтов

10

.

Снимите стаканы

1

 с фильтроэлементами.

2.2.

Извлеките из стаканов

1

 фильтроэлементы

4

, не допуская повреждений и деформаций.

Расконтрите и  снимите с фильтроэлементов

4

 защитные чехлы.

Осмотрите фильтроэлементы.
Наденьте на фильтроэлементы защитные чехлы.
Промойте фильтроэлементы в ёмкости с керосином.
Отфильтруйте «смыв» через фильтровальную бумагу.
При обнаружении металлических частиц проведите работы по схеме

1

 (

96-А-72-00-00-21А-

420А-А

).

2.3.

Извлеките из корпуса фильтра и стаканов уплотнительные кольца

3 и 5

.







2.4.

Снимите со стаканов уплотнительные кольца

 6

.

Защитные шайбы

11

 не снимайте.

2.5.

Установите на крышки фильтров заглушки 880-663.

3.

Монтаж.

3.1.

Расконсервируйте устанавливаемые фильтроэлементы, промыв их в НЕФРАСе.

3.2.

Расконтрите и снимите с фильтроэлементов защитные чехлы.

Осмотрите фильтроэлементы. Механические повреждения не допускаются.

Установите на фильтроэлементы защитные чехлы и законтрите

3.3.

Снимите с крышек фильтров заглушки 880-663.

3.4.

Установите в проточки корпуса фильтра и стаканов новые уплотнительные кольца

3 и 5

 (051-

055-25-2-061). Нанесите на них смазку ЦИАТИМ-221.

3.5.

Установите в проточки  стаканов новые уплотнительные кольца

6

(125-130-25-2-061).

Нанесите на них смазку ЦИАТИМ-221.

Проверьте наличие защитных шайб

11

 (1260-1300  ГОСТ 23825-79). Поврежденные шайбы

замените.

3.6.

Установите фильтроэлементы

4

 в стаканы

 1

, при этом выступ стаканов с уплотнительным

кольцом

 5

 должен войти внутрь фильтроэлементов.

Установите стаканы в корпус.

3.7.

Установите болты

10

 с гайками

 9

 на фланцы стаканов.

Завинтите гайки

9

 и законтрите их проволокой

∅ 0,8 мм.

4.

Заключительные работы

4.1.

Произведите заполнение фильтрованным топливом топливной системы двигателя (

96-А-72-

00-00-00А-230А-А

)..

4.2.

Откройте перекрывной кран топливной системы.

4.3.

Включите подкачивающие насосы самолётной топливной системы (РЭ самолёта).

4.4.

Удалите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.5.

Осмотрите соединения фильтра. Течи топлива не допускаются.

4.6.

Выключите подкачивающие насосы топливной системы самолёта (РЭ самолёта)..

4.7.

Снятые фильтроэлементы уложите в полиэтиленовые мешки и, по возможности, в
картонные коробки из-под запасных фильтроэлементов и отправьте на ультразвуковую
очистку.

4.8.

Закройте люки самолёта.

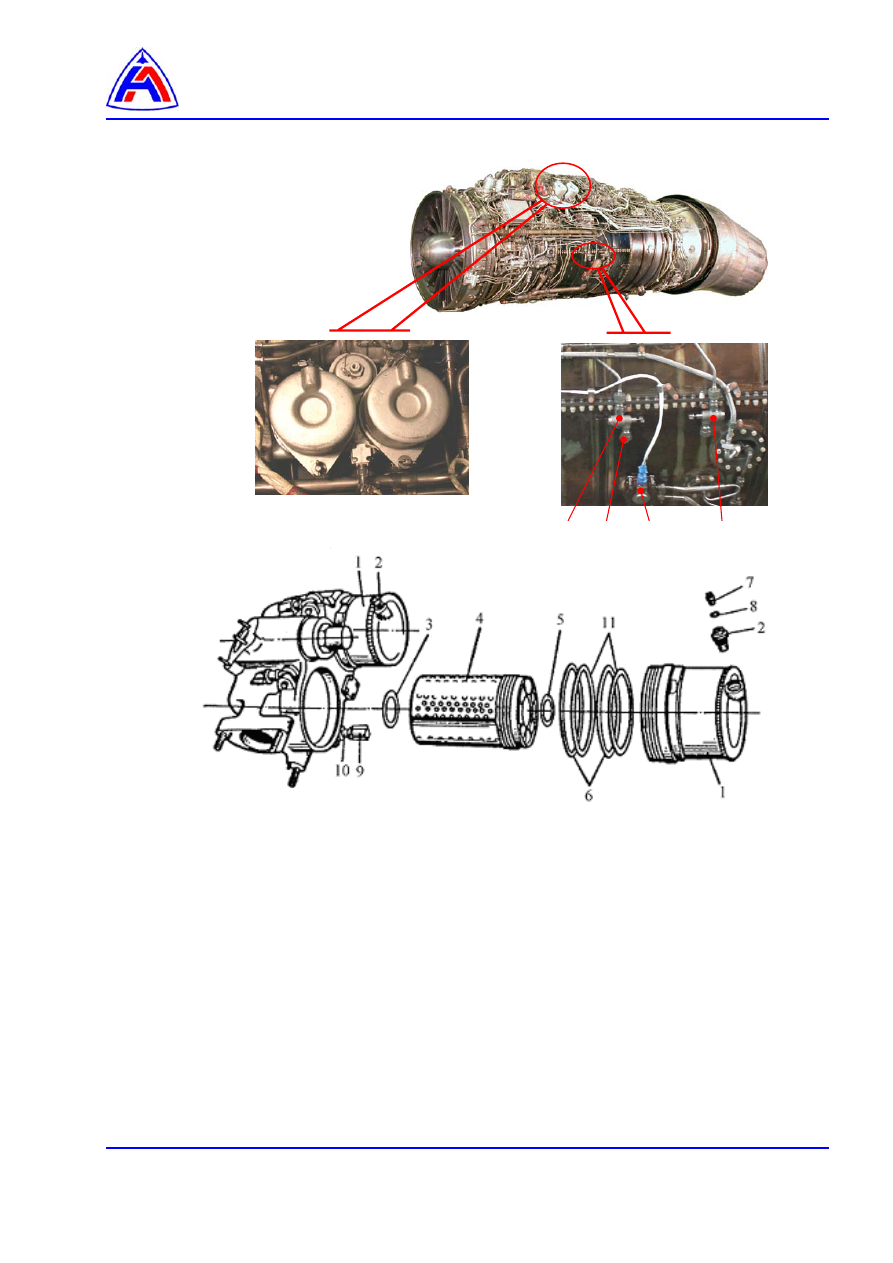

1 – стакан
2 – клапаны выпуска воздуха
3, 5, 6, 8 – уплотнительные кольца
4 – фильтроэлемент с защитным чехлом
7 – заглушка
9 – гайка (гайка-барашек)
10 – болт
11 – защитная шайба

12 – кран слива топлива из фильтра 8Д2.966.133-01
13 – заглушка
14 – сигнализатор помпажа
15 – кран слива топлива из фильтра 96.10.10.000



Рис. 1 Демонтаж и монтаж фильтроэлемента топливного фильтра




12     13     14              15









Основная топливная система. Описание и работа

Содержание



Ссылки ……………………………………………………………………………………………..……..

1





1

Описание………. ………………………………………………………………………………….

1



 2



Работа………………………………….. ………………………………………………………….

4

Перечень рисунков

 1



Насос-регулятор (листов 4)……………………...…………………………………

6

,

7

,

8

,

9



 2



Распределитель топлива………………………………………………………………….......

10



 3



Внешний вид ТДК……………………………………………………………………………….

11



 4



Комплексный регулятор КРД-99Б…………………………………………………………….

12



 5



Топливный коллектор ОКС…………………………………………………………………….

13



 6



Топливная форсунка……………………………………………………………………………

13



 7



Узел управления НР и РСФ от РУД…………………………………………………………

14



 8



Топливный фильтр ………………………………………………………………………........

15



Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-050А-А

Схемы монтажные гидравлические

96-А-72-00-00-00А-340А-А

Проверка и регулировка КРД-99Б на неработающем двигателе (после
замены или при поиске неисправностей регулятора)

96-А-73-00-00-00А-000А-А

Топливная система двигателя

96-А-73-21-00-00А-000А-А

Топливная система низкого давления

96-А-73-22-10-00А-000А-А

Насос -регулятор (НР)

96-А-73-22-20-00А-000А-А



Распределитель топлива (РТ)

96-А-73-22-30-00А-000А-А

Комплексный регулятор двигателя (КРД)

96-А-73-22-40-00А-000А-А

Датчик температуры (ТДК)

96-А-73-45-00-00А-000А-А

Система ликвидации помпажа

1.

Описание

1.1.

Общие сведения
Система осуществляет подачу топлива в основную камеру сгорания (ОКС) и автоматически
поддерживает заданный режим работы двигателя.

В систему входят:

–

насос-регулятор (НР) (

96-А-73-22-10-00А-000А-А

)

–

распределитель топлива (РТ) (

96-А-73-22-20-00А-000А-А

)

–

два  датчика температуры (ТДК) (

96-А-73-22-40-00А-000А-А

)

–

комплексный регулятор двигателя (КРД) (

96-А-73-22-30-00А-000А-А

)

–

топливный коллектор первого и второго каскадов с форсунками ОКС

–

узел управления НР и РСФ от РУД

–

трубопроводы  и электрожгуты

–

топливный фильтр (ТФ).

1.2.

Насос-регулятор (НР)

1.2.1.

Насос-регулятор обеспечивает следующие функции:

–

дозирует топливо в основную камеру сгорания по заданным законам:
