Двигатель АЛ-31ПФ. Руководство - часть 231



Узел уплотнений привода ДЦН – 82.














                                              5                  4                              3                           1











                    2



                    6




















1 – втулка
2, 6 – кольца уплотнительные
3 – вал-шестерня
4 – гайка
5 – шайба






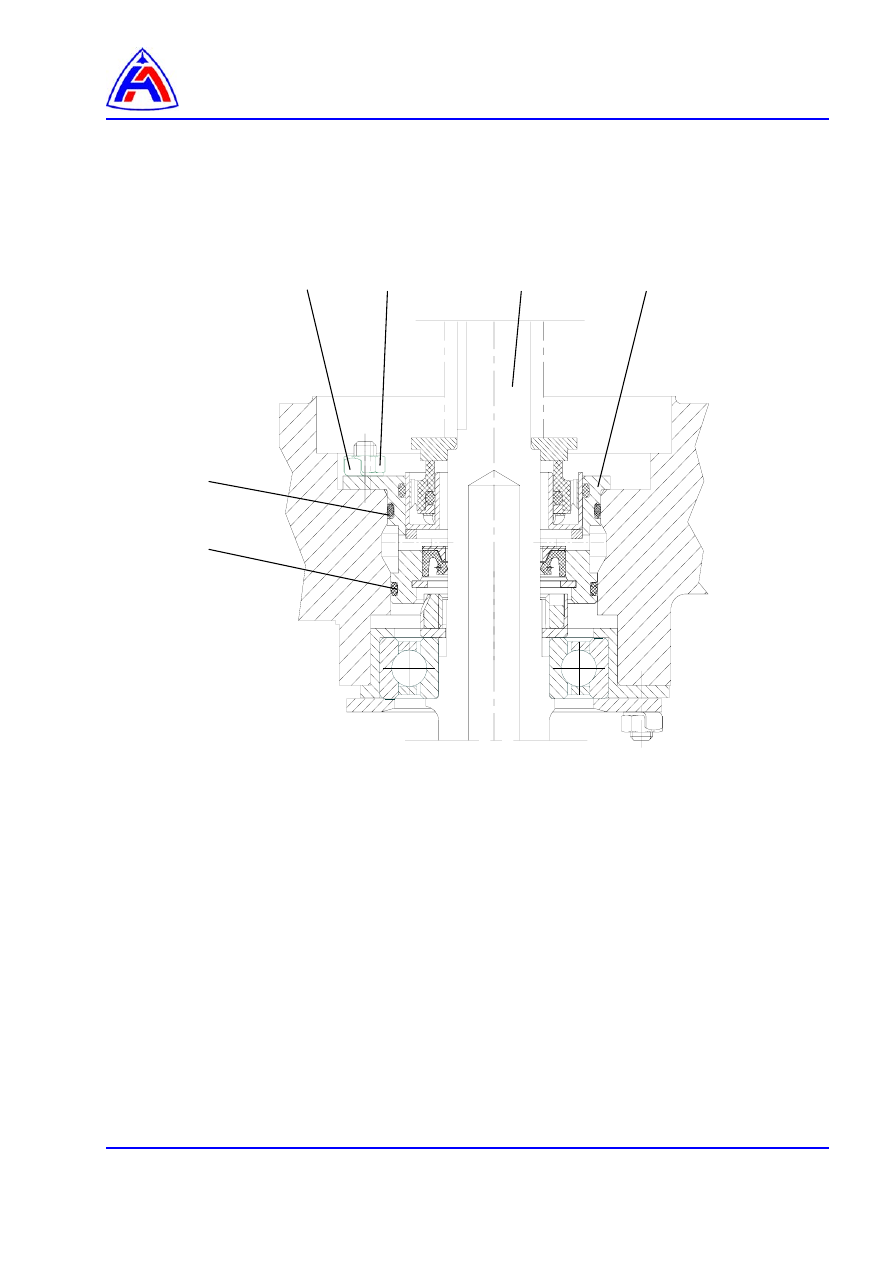

Рис. 4  Узел уплотнений привода ДЦН-82. Демонтаж и монтаж



Узел уплотнений привода ДЦН – 82.


























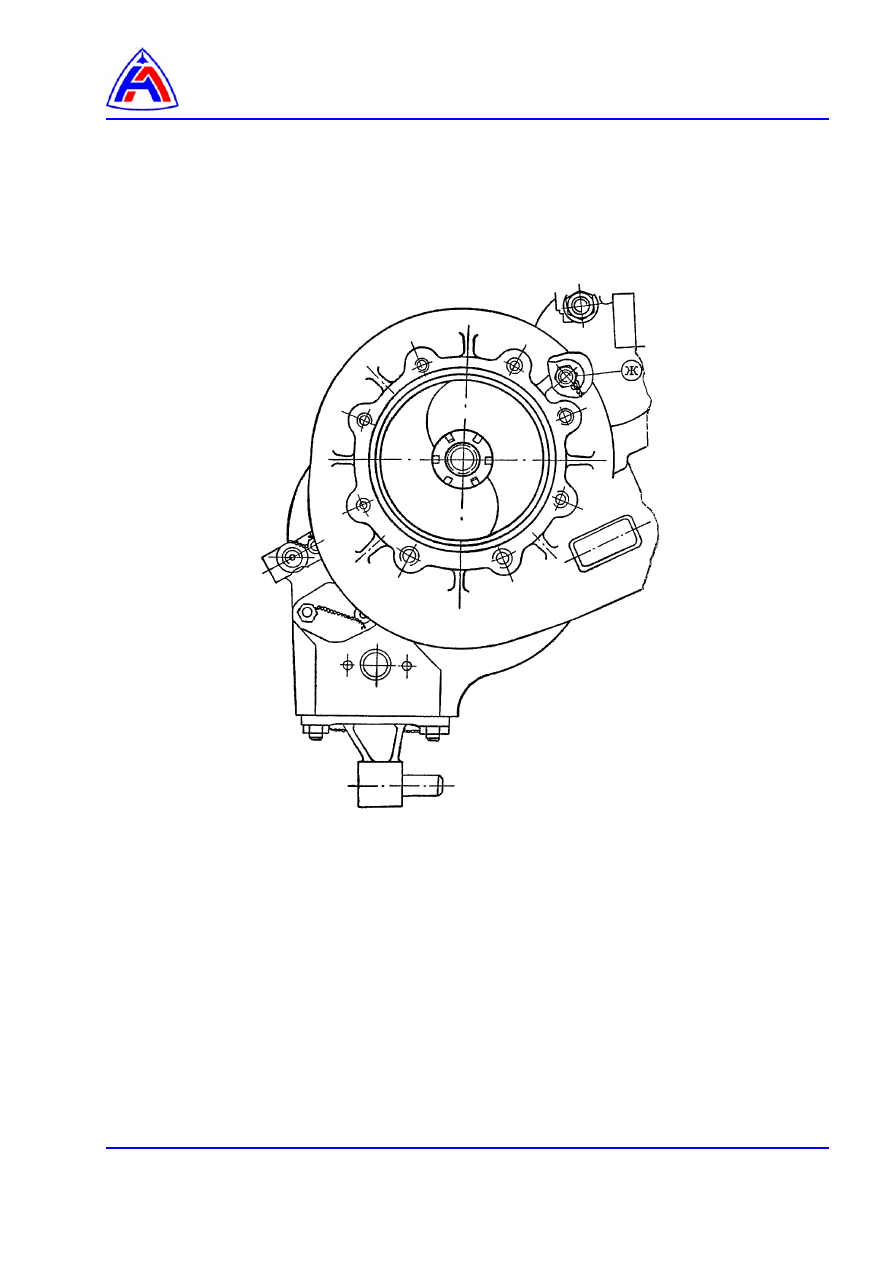

Рис. 5  Двигательный центробежный насос ДЦН-82. Демонтаж и монтаж





Узел уплотнений привода ДЦН – 82.




















1 – фланец выходного вала КДА
2 – технологический болт
3 – фланец корпуса КДА
4 – корпус КДА






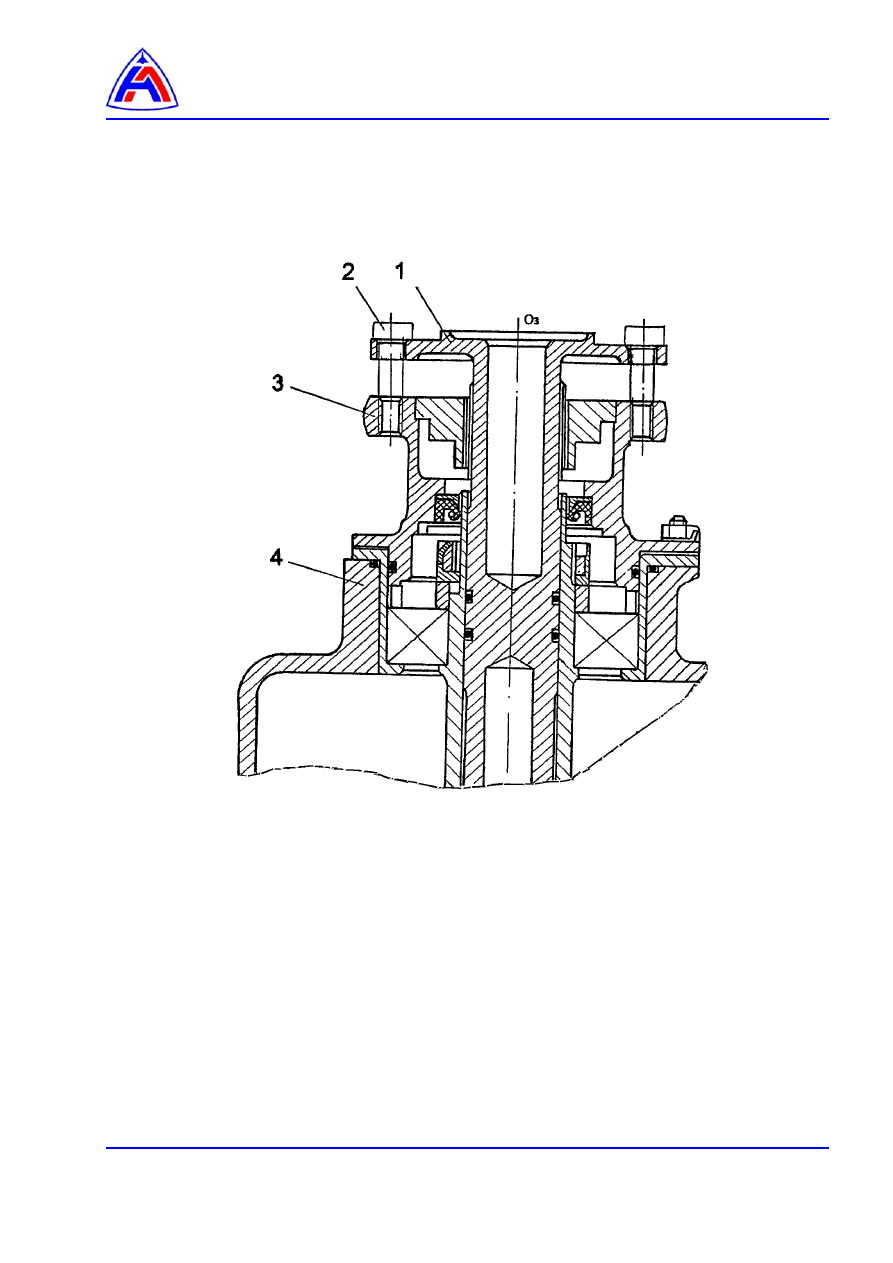

Рис. 6  Установка технологических болтов для фиксации вала-шестерни.

Демонтаж и монтаж










Замена фильтроэлементов основного топливного фильтра.

Содержание



Ссылки……………………………………………………………………………………………………

1





Предварительные требования…………………………………………………………………........

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ……………….…..

1

,

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ……………………………………………………………………………………….…….

2



1

Подготовительные работы……………………………………………………………………

2

 2



Демонтаж………………………………….. ……………………………………………………

2

 3



Монтаж ………………………………………………………………………………………….

3





4

Заключительные работы……………………………………………………………………..

3



Перечень рисунков

1

Демонтаж и монтаж фильтроэлемента топливного фильтра……................................

4

Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя

96-А-72-00-00-21А-420А-А

«Засорение масляного фильтра» – Устранение неисправности.

Предварительные требования

Требуемые условия:

Наименование

Модуль данных

Самолет должен быть безопасен для проведения
обслуживания



Электросистема  должна  быть  безопасна  для
проведения обслуживания



Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольцо  ОСТ1 00980-80:

006-009-19-2-061
051-055-25-2-061
125-130-25-2-061




2 шт.
4 шт.
4 шт.

Шайба защитная ГОСТ 23825-79

1260-1300




4 шт.

Бумага фильтровальная





Бензин НЕФРАС  С2-80/120
