Двигатель АЛ-31ПФ. Руководство - часть 229

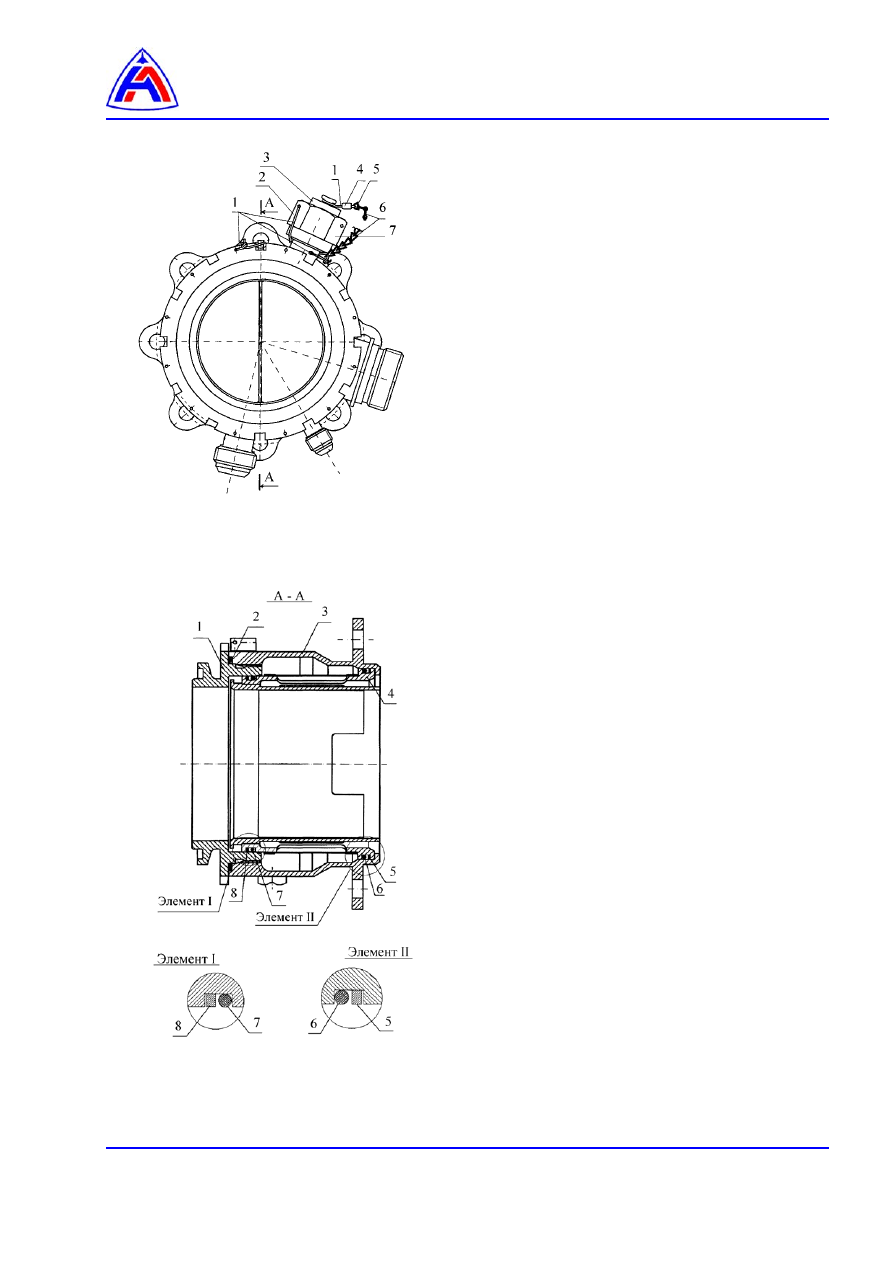

Рис. 1 Проставка  ДЦН-82






Рис. 2  Проставка  ДЦН-82



1 - проволока контровочная
2 - гайка накидная
3 - крышка
4 - втулка
5 - булавка
6 - цепочка
7 - штуцер консервации



1 - фланец
2 - кольцо уплотнительное

100-105-25-2-043

3 - корпус
4 - фильтроэлемент 96.13.04.080
5 - кольцо защитное
6 - кольцо уплотнительное

088-092-25-2-043

7 - кольцо уплотнительное

080-085-25-2-043

8 - кольцо защитное





Узел уплотнений привода ДЦН – 82.







Узел уплотнений привода ДЦН-82. Демонтаж и монтаж.

Содержание



Ссылки…………………………………………………………………………………………………….

1





Предварительные требования………………………………………………………………….........

1





Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2





1

Подготовительные работы………………………………………………………………………

2



 2



Демонтаж………………………………….. ………………………………………………………

2

 3



Монтаж ……………………………………………………………………………………………..

3





4      Заключительные работы…………………………………………………………………………

4



Перечень рисунков

1   Проставка ДЦН-82.  Демонтаж и монтаж……………………………..................………......

5

2   Проставка ДЦН-82.  Демонтаж и монтаж……………………………..................………......

6



3  .Двигательный центробежный насос ДЦН-82. Демонтаж и монтаж…………………………

7



4 . Узел уплотнений привода ДЦН-82. Демонтаж и монтаж……………………………….…..

8



5.  Двигательный центробежный насос ДЦН-82. Демонтаж и монтаж …….........…………...

9



6 . Установка технологических болтов для фиксации вала-шестерни

Демонтаж и монтаж ………………………………………………………………………….….  1

0



Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А

Трубопроводы.  Демонтаж и монтаж

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя



96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-73-50-00-00А-920А-А

Насос плунжерный НП – 160Д. Демонтаж и монтаж

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Автоматизированное рабочее место
АРМ  ДК

 1

Пульт   ПНП-132Б-1

1





Узел уплотнений привода ДЦН – 82.







Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольца  ОСТ 1 00980-80:

120-125-25-2-043
100-106-36-2-043
062-068-36-2-043
058-062-25-2-043
054-058-25-2-043
052-056-25-2-043
026-030-25-2-043




1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
2 шт.

Шайбы контровочные:

094.2412
094.2191




4 шт.
3 шт.

Замок 5203033



1 шт.

Проволока 0,8-ТС-12Х18Н10Т
ГОСТ 18143-72

 3,5

м

Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г

Запасные части:

Номенклатура

Идентификационный номер

Количество

Узел уплотнений привода ДЦН



По потребности


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

Процедура

1.

Подготовительные работы

1.1.

Демонтируйте двигатель с самолёта (

96-А-72-00-00-00А-920А-А

).

1.2.

Расконсервируйте устанавливаемый узел уплотнений привода ДЦН.

2.

Демонтаж.

2.1.

Произведите демонтаж НП-160Д (

96-А-73-50-00-00А-920А-А

).

2.2.

Произведите демонтаж проставки ДЦН.

При демонтаже проставки и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.

2.2.1.

Снимите с трубопровода  (

4, рис. 1

) скобы крепления

Расконтрите и отсоедините трубопроводы (

4, 5, 7, рис. 1

) от штуцеров  (

13, 14, 15, рис. 2

)

проставки  ДЦН.

2.2.2.

Отвинтите винты крепления проставки   (

8, рис. 1

) к ДЦН (

2

). Снимите проставку (

8

).

2.3.

Произведите демонтаж узла уплотнений привода ДЦН.



Узел уплотнений привода ДЦН – 82.







2.3.1.

Расконтрите и отсоедините от ДЦН трубопровод (

3

)отвода топлива.

2.3.2.

Расконтрите гайки  (

11, рис. 3

) и отвинтите их.

Снимите шайбы (

13

).

Демонтируйте сборник (

6

).

2.3.3.

Установите (рукой) технологические болты  (

2, рис. 6

) для удержания вала-шестерни.

Расконтрите замок  (

3, рис. 3

), отвинтите гайку (

2

).

Снимите:
–

осевое колесо (

4

)

–

шпонку (

8

)

–

рабочее колесо (

9

)

–

шпонку (

5

)

–

кольцо (

7

)

–

уплотнительное кольцо (

10

).

2.3.4.

Расконтрите и отвинтите три гайки  (

4, рис. 4

).

Снимите контровочные шайбы.
Снимите узел уплотнений.

3.

Монтаж.

При  монтаже проставки и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-710А-А

,

А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

.



Примечание.  Узел  уплотнений  привода  ДЦН  собирается  по  технологии  предприятия-

изготовителя  и  поставляется  в  эксплуатирующие  организации  в  собранном
виде.

3.1.

Установка нового узла уплотнений:
–

cмажьте  новые  уплотнительные  кольца 052-056-25-2-043 (

2

)  и 054-058-25-2-043 (

6

)

смазкой ЦИАТИМ-221

–

установите уплотнительные кольца  на новый узел уплотнений

–

установите новый узел уплотнений в корпус КДА

–

установите новые контровочные шайбы 094.2191 на шпильки крепления узла уплотнений

–

наверните  на  шпильки  гайки  (

4

)  и  затяните  их  тарированным  ключом  моментом

0,9...1,2 кгс·м (ключ 54416.024)

–

законтрите гайки шайбами 094.2191.

3.2.

Смажьте новое уплотнительное кольцо 120-125-25-2-043 (

10, рис. 3

) смазкой ЦИАТИМ-221 и

установите его в проточку фланца КДА.

3.3.

Установите кольцо (

7

) на вал-шестерню



(

1

).

Установите на вал-шестерню шпонку (

5

) и рабочее колесо   (

9

).

3.4.

Установите шпонку (

8

) и осевое колесо (

4

)на вал-шестерню.

3.5.

Смажьте резьбу и поверхности «Д» и «Т» гайки  (

2, рис. 3

) смазкой ЦИАТИМ-221

Установите новый замок 5203033 (

3

).

Навинтите гайку на вал- шестерню

3.6.

Выполните предварительную затяжку гайки



(

2

) моментом от 6,5 до 7,0 кгс·м.

Отверните гайку до полного снятия момента затяжки.
Выполните окончательную затяжку гайки (

2

) моментом от 5,5 до 6,0 кгс·м.

Обожмите замок (

3

) безударно одновременно в двух диаметрально противоположных

местах.
