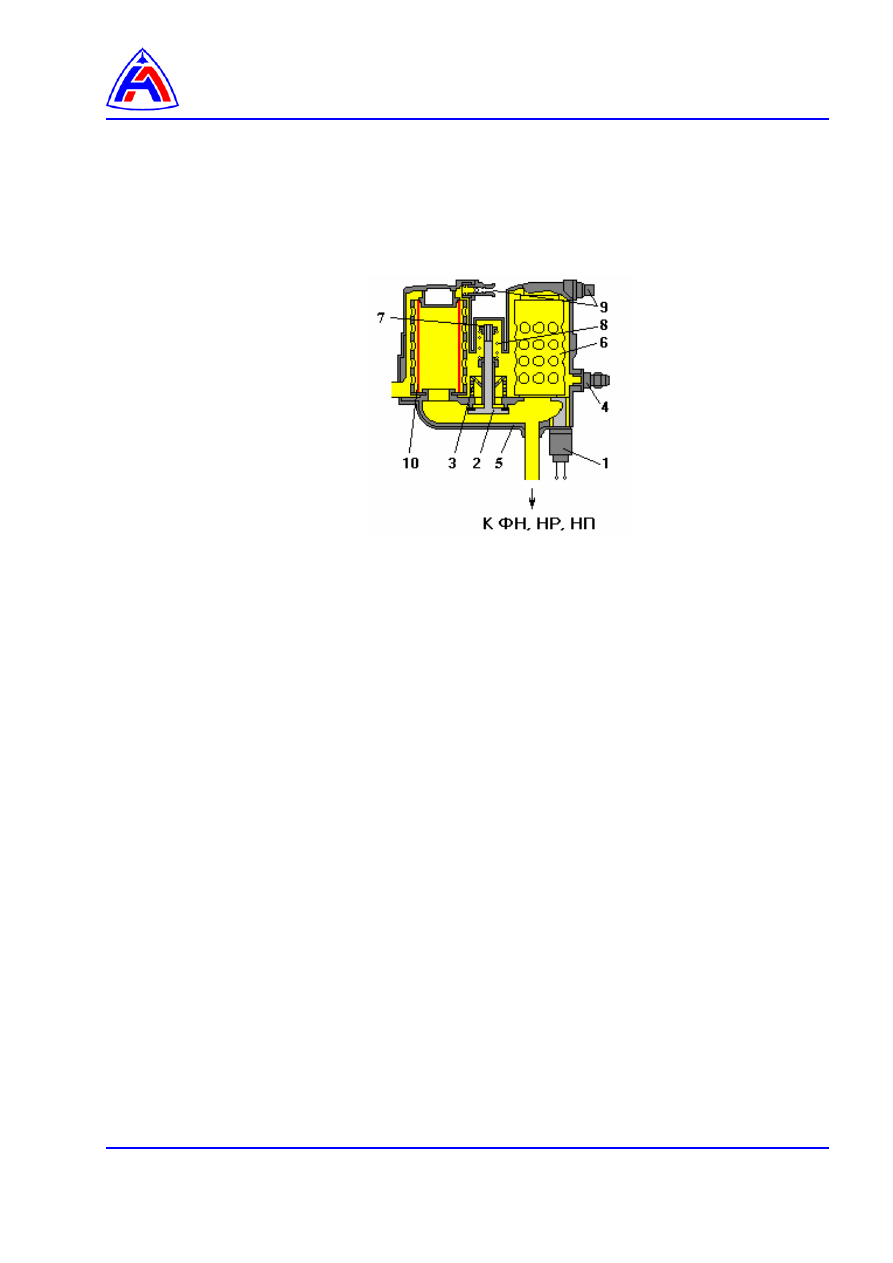

1 – сигнализатор перепада давления
2 – клапан перепуска топлива
3 – фильтроэлемент грубой очистки
4 – штуцер слива топлива
5 – корпус фильтра
6 – защитный чехол
7 – гайка регулировочная
8 – пружина
9 – клапан выпуска воздуха
10 – фильтроэлемент тонкой очистки





Рис. 6    Топливный фильтр

















Осмотр фильтрующего элемента проставки ДЦН-82.

Содержание



Ссылки………………………………………………………………………………………………….

1





Предварительные требования……………………………………………………………………...

1





Требуемые условия …………………………………………………………………………...

1







Вспомогательное оборудование ………………………………………………………….…

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Запасные части………………………………………………………………………………….

2







Условия обеспечения безопасности ……………………………………………………..…

2





Процедура …………………………………………………………………………………………….

2





1

Подготовительные работы………………………………………………………………..…

2



 2



Демонтаж и осмотр……………………….. ……………………………………………………

2

3

Монтаж…………………………………………………………………………………………..

2



4

Заключительные работы……………………………………………………………………..

3



Перечень рисунков

1

Проставка ДЦН-82………………………………………………………………………………

4



2

Проставка ДЦН-82 ……… …………………………………..............………………………

4



Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А

Схема люков

96-А-72-00-00-00А-230А-А



Заполнение фильтрованным топливом топливной  системы  двигателя

96-А-72-00-00-01А-230А-А

Удаление воздуха из систем двигателя

Предварительные требования

Требуемые условия:

Наименование

Модуль данных

Самолет должен быть безопасен для проведения
обслуживания



Электросистема  должна  быть  безопасна  для
проведения обслуживания



Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Кольца  ОСТ1 00980-80:

080-085-25-2-043
088-092-25-2-043
100-105-25-2-043




1 шт.
1 шт.
1 шт.

Бумага фильтровальная





Проволока ГОСТ 18143-72 1,0 12Х18Н10Т

0,5

м

Смазка ЦИАТИМ-221  ГОСТ 9433-80



10 г







Запасные части:

Номенклатура

Идентификационный номер

Количество

Фильтроэлемент 96.13.04.080



По потребности

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности



Процедура

1.

Подготовительные работы

1.1.

Откройте люк АГРЕГАТЫ  ВКА (

30-И-11-22-00-00А-031А-А

).

1.2.

Закройте перекрывной кран топливной системы самолёта переключателем ПОЖАРНЫЙ
КРАН на пульте левого борта кабины самолёта

1.3.

Демонтируйте трубопровод подвода топлива к ДЦН-82 (РЭ самолета)

2.

Демонтаж и осмотр.

2.1.

Расконтрите соединение фланца

 1

 с корпусом

3

 проставки  (

рис. 2

).

2.2.

Отвинтите фланец

1

 проставки.

2.3.

Извлеките фильтрующий элемент

4

.

2.4.

Осмотрите фильтрующий элемент.
Чистый фильтрующий элемент установите на место (п. 3).
Загрязненный фильтрующий элемент  отправьте на  очистку.

2.5.

Снимите уплотнительные кольца:
–

6 и 7

 - c фильтрующего элемента

–

2

 - с фланца проставки.

Защитные кольца

5 и 8

 не вынимать (кольца заменить в случае повреждения).

3.

Монтаж

3.1.

Смажьте новые уплотнительные кольца смазкой ЦИАТИМ-221.
Установите уплотнительные кольца:
–

6 и 7

 - на  фильтрующий  элемент

–

2

 - на фланец  проставки.

3.2.

Установите фильтрующий элемент

4.



Завинтите фланец

1

 проставки.

Законтрите фланец проволокой 1,0 ТС 12Х18Н10Т.

4.

Заключительные работы.







4.1.

Подсоедините трубопровод подвода топлива к ДЦН-82

4.2.

Произведите заполнение топливной системы фильтрованным топливом  (

96-А-72-00-00-00А-

230А-А).

4.3.

Откройте перекрывной кран топливной системы самолёта переключателем ПОЖАРНЫЙ
КРАН в кабине самолёта.

4.4.

Удалите воздушные пробки из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.5.

Осмотрите герметичность проставки ДЦН-82

4.6.

Закройте люк АГРЕГАТЫ ВКА.
