Двигатель АЛ-31ПФ. Руководство - часть 226

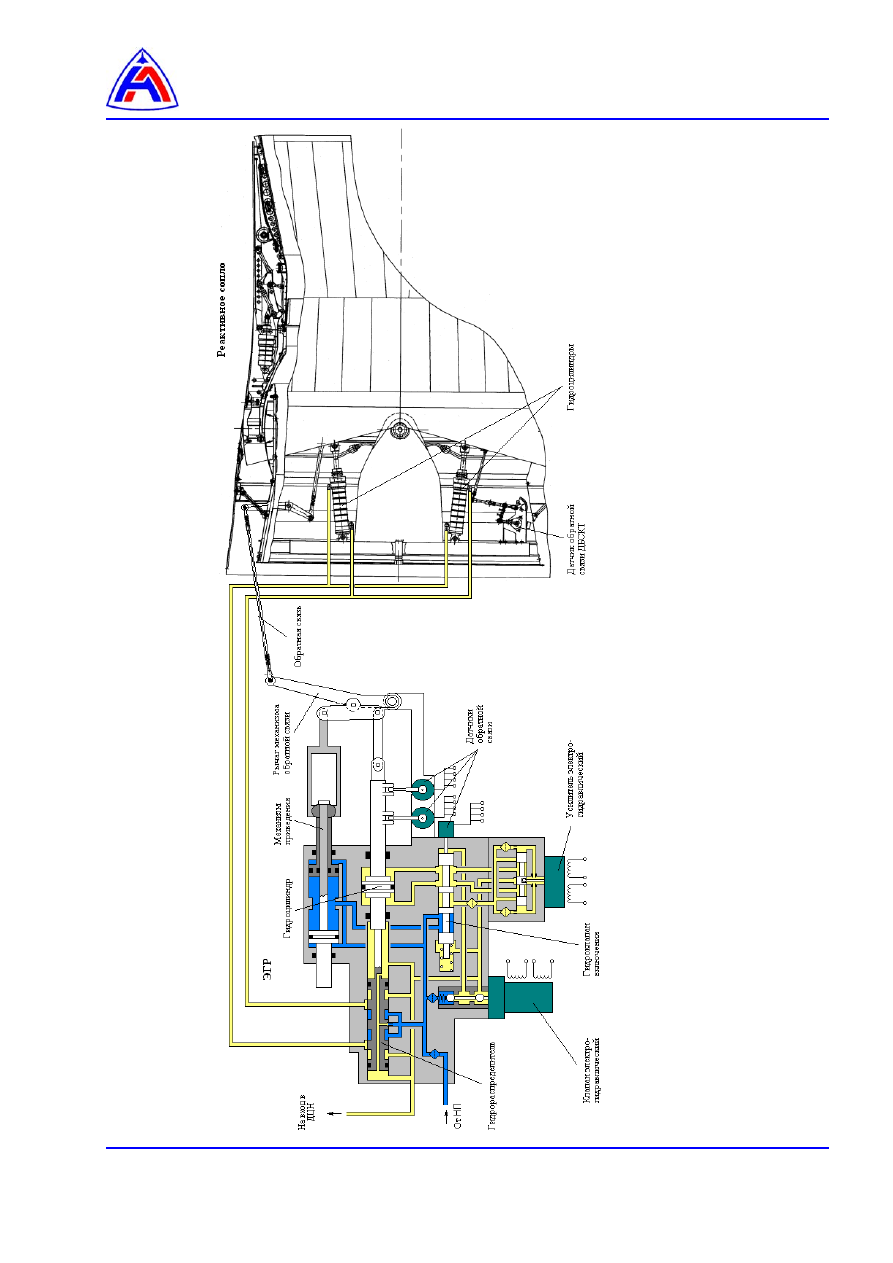

Рис

. 2

Функ

цио

наль

ная

 гидравличе

ская

 сх

ем

а

то

пл

ив

но

й

 сис

т

ем

ы

 двиг

ателя



(лист

 3

из

 3)









Топливная система низкого давления.

Описание и работа.

Содержание



Ссылки …………………………………………………………………………………………….....…

1



1

Описание. …………………………………………………………………….…………..….….

1



2

Работа. …………..……………….……………………………………………………….…..…

2



Перечень рисунков



1

Схема коммуникаций топливной системы низкого давления …………………….…….

3





2

Проставка ………………………………………………………………………………….….….

4





3

Топливоподкачивающий центробежный насос (ДЦН) .……………………………….….

5



 4

Топливоподкачивающий центробежный насос ………………………………………..…..

6





5

Топливный фильтр ……………………………………………………………………….……

7

 6

Топливный фильтр ……………………………………………………………………….…….

8



Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-050А-А

Схемы монтажные гидравлические

1.

Описание

1.1.

Общие сведения:

Топливная  система  низкого  давления  обеспечивает  повышение  давления  и  фильтрацию
топлива при подаче его  из топливной системы самолета  в агрегаты двигателя.

В состав системы входят:
–  проставка

11

 (

рис. 1

)

–  топливоподкачивающий центробежный насос (ДЦН)
–  топливный фильтр
–  трубопроводы.

1.2.

Проставка.

1.2.1.

Проставка (

рис. 2

) обеспечивает выравнивание потока топлива  на входе в ДЦН. Топливо в

проставку  поступает  как  из  топливной  системы  самолета,  так  и  то,  которое  сливается  из
исполнительных гидромеханических агрегатов через фильтр

8

 в проставке.

1.2.2.

Проставка крепится на входном фланце ДЦН.

1.3.

Топливоподкачивающий центробежный насос (ДЦН).

1.3.1.

Топливоподкачивающий  центробежный  насос  (

рис. 3

,

4

)  повышает  давление  топлива  на

входе  в  агрегаты  топливной  системы.  При  максимальной  частоте  вращения  насос  создает
перепад давлений- 5….8 кгс/см

2

. После ДЦН топливо поступает в агрегаты через  основные

фильтры двигателя.

1.3.2.

ДЦН крепится к фланцу КДА. Место соединения уплотнено резиновым кольцом.

1.4.

Топливный фильтр 8Д2.966.133-01 (

рис. 5

).

1.4.1.

Фильтр (

рис. 6

) производит очистку топлива  от механических примесей перед подачей его в

агрегаты двигателя.







1.4.2.

Основные эксплуатационные технические данные:
–  номинальная тонкость фильтрации ……………………….…...   12…16  мкм
–  номинальная тонкость фильтрации при открытом клапане

перепуска не хуже ……………………………………………..….

40 мкм

–  перепад давления, при котором бортовому регистратору

выдается сигнал о засорении фильтроэлементов …………..   (0,4 ± 0,08) кгс/см

2



–  перепад давления на фильтроэлементе, при котором

открывается клапан перепуска …………………………………..   (1,4       ) кгс/см

2



–  предельное давление ……………………………………..……...   12 кгс/см

2

.

1.4.3.

Фильтр состоит из следующих частей:

–  двух фильтроэлементов тонкой очистки

10



–  двух стаканов

6

 с клапанами выпуска воздуха

9



–  клапана  перепуска топлива

2



–  фильтроэлемента грубой очистки

3

.

На корпусе фильтра стоят:

–  сигнализатор

1

 перепада давления

–  штуцер

4

 слива топлива при демонтаже фильтроэлемента.

Фильтроэлемент грубой очистки

3

 состоит из следующих частей:

–  фильтр с седлом
–  клапан  перепуска топлива

2



–  пружина и регулировочная гайка

7

.

1.4.4.

Фильтр устанавливается на КДА.

2.

Работа

2.1.

Топливо из системы самолета поступает в ДЦН через проставку.
Ребро фильтра (

8, рис. 2

) проставки выравнивает поток топлива и предотвращает кавитацию

на осевом и рабочем колесах насоса.
При  работе  двигателя  через  штуцеры

2

,

3

,

4

  в  проставку  сливается  топливо  из  НР,  РСФ,

4033А,  ЭГР,  АУПН,  КП,  РТФ,  ФН,  ТДК,  агрегата  аварийного  слива  и  агрегата  управления
охлаждением.
Сливаемое топливо через фильтр

8

 поступает на вход ДЦН.

2.2.

В  ДЦН  давление  топлива  повышается  и  по  трубопроводам  подается  в  топливный  фильтр,
где фильтруется в элементах тонкой очистки.

2.3.

Очищенное в фильтре топливо по трубопроводам поступает в топливную систему (к ФН, НР
и НП).

2.4.

По мере засорения фильтроэлементов их сопротивление увеличивается.

При достижении перепада давления на фильтроэлементах (0,4 ± 0,08 кгс/см

2

} сигнализатор

(

1, рис. 6

) выдает электросигнал в бортовой регистратор.

При  достижении  перепада 1,4 кгс/см

2

,  клапан

2

  перепуска  топлива  отжимает  пружину

8

  и

открывает  доступ  топливу  через  фильтроэлемент  грубой  очистки

3

  в  обход

фильтроэлементов тонкой очистки

10

.

2.5.

Клапаны

9

  предназначены для стравливания воздуха из полостей стаканов

6

.

2.6.

Схемы монтажные гидравлические приведены в

96-А-72-00-00-00А-050А-А



+0,5
-0,10

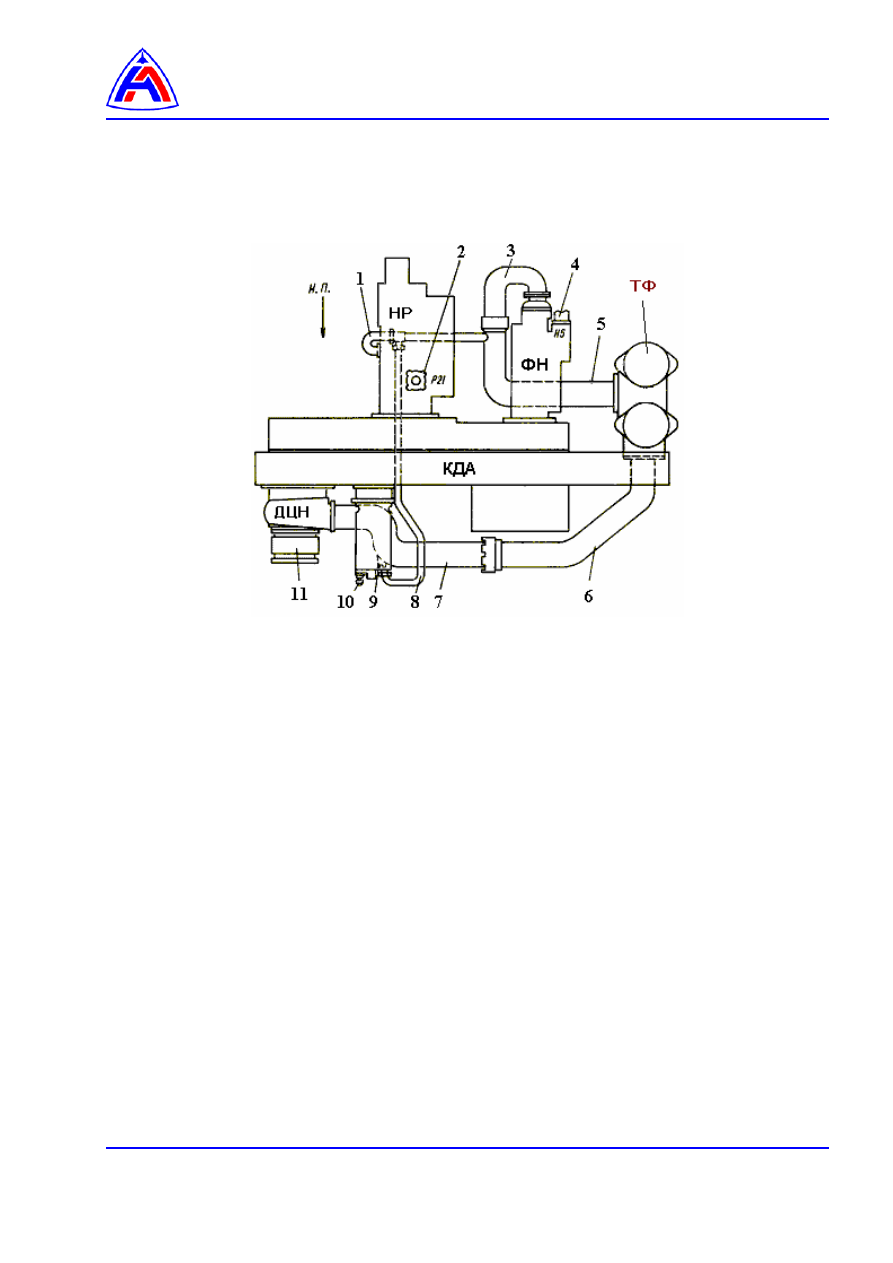

ТФ - топливный фильтр
1 - трубопровод подвода топлива к HP
2 - выход топлива из HP
3 - трубопровод подвода топлива к ФН
4 - выход топлива из ФН
5 - трубопровод подвода топлива к агрегатам

6, 7 - трубопроводы подвода топлива к топливному фильтру

8 - трубопровод подвода топлива к НП
9 - приемник температуры топлива
10 - выход топлива из НП
11 - проставка





Рис. 1    Схема коммуникаций топливной системы низкого давления
