Узел уплотнений привода ДЦН – 82.







Демонтируйте (вручную) технологические болты  (

2, рис. 6

).

3.7.

Установите сборник  (

6, рис. 3

) на КДА

На шпильки крепления сборника установите  шайбы.
Навинтите гайки (

11

) на шпильки и затяните моментом (1,3

+0,3

) кгс м

Гайку в месте «

Ж

» (

рис. 5

) затяните моментом 0,8...1,0 кгс·м.

Законтрите гайки контровочной проволокой  (

12, рис. 3

).

3.8.

Замените  уплотнительные  кольца 062-068-36-2-043 (1 шт.)  и 058-062-25-2-043 (2 шт.)  на
трубопроводе (

3, рис. 1

) отвода топлива.

3.9.

Подсоедините



трубопровод к ДЦН-82

Затяните гайки и законтрите их проволокой.

3.10.

Установите в проточку сборника (

6, рис. 3

) агрегата ДЦН-82  новое уплотнительное кольцо

100-106-36-2-043.
Нанесите на кольцо смазку ЦИАТИМ-221.

Установите проставку  (

8

) на агрегат ДЦН-82.   Закрепите проставку (

8

) винтами и законтрите

проволокой.

3.11.

Установите  в  телескопическом  соединении  трубопровода    (

4,  рис. 1

)  с  проставкой  (

8

)  два

новых уплотнительных кольца 026-030-25-2-043
Нанесите на кольца смазку ЦИАТИМ-221.

3.12.

Подсоедините трубопроводы (

4, 5, 7, рис. 1

) к штуцерам (

14, 15, 16, рис. 2

) проставки.

3.13.

Завинтите и законтрите проволокой гайки трубопроводов  (

 5, 7, рис.1

)

Поставьте



новые контровочные шайбы 094.2412 под болты крепления  скоб.

Установите  скобы  на трубопровод (

4

), затяните и законтрите их.

Завинтите и законтрите проволокой гайку трубопровода

4.



3.14.

Произведите монтаж агрегата НП-160Д (

96-А-73-50-00-00А-920А-А

).

4.

Заключительные работы.

4.1.

Произведите монтаж двигателя на самолёт (

96-А-72-00-00-00А-920А-А

).

4.2.

Произведите заполнение топливной системы фильтрованным топливом  (

96-А-72-00-00-00А-

230А-А)



4.3.

Откройте перекрывной кран топливной системы самолета (РЭ самолета).

4.4.

Удалите воздух из топливной системы (

96-А-72-00-00-01А-230А-А

).

4.5.

Произведите опробование двигателя с выдержкой на режиме малого газа в течение 2 мин.

Проверьте герметичность соединений трубопроводов (

96-А-70-70-00-02А-920А-А п. 4

).

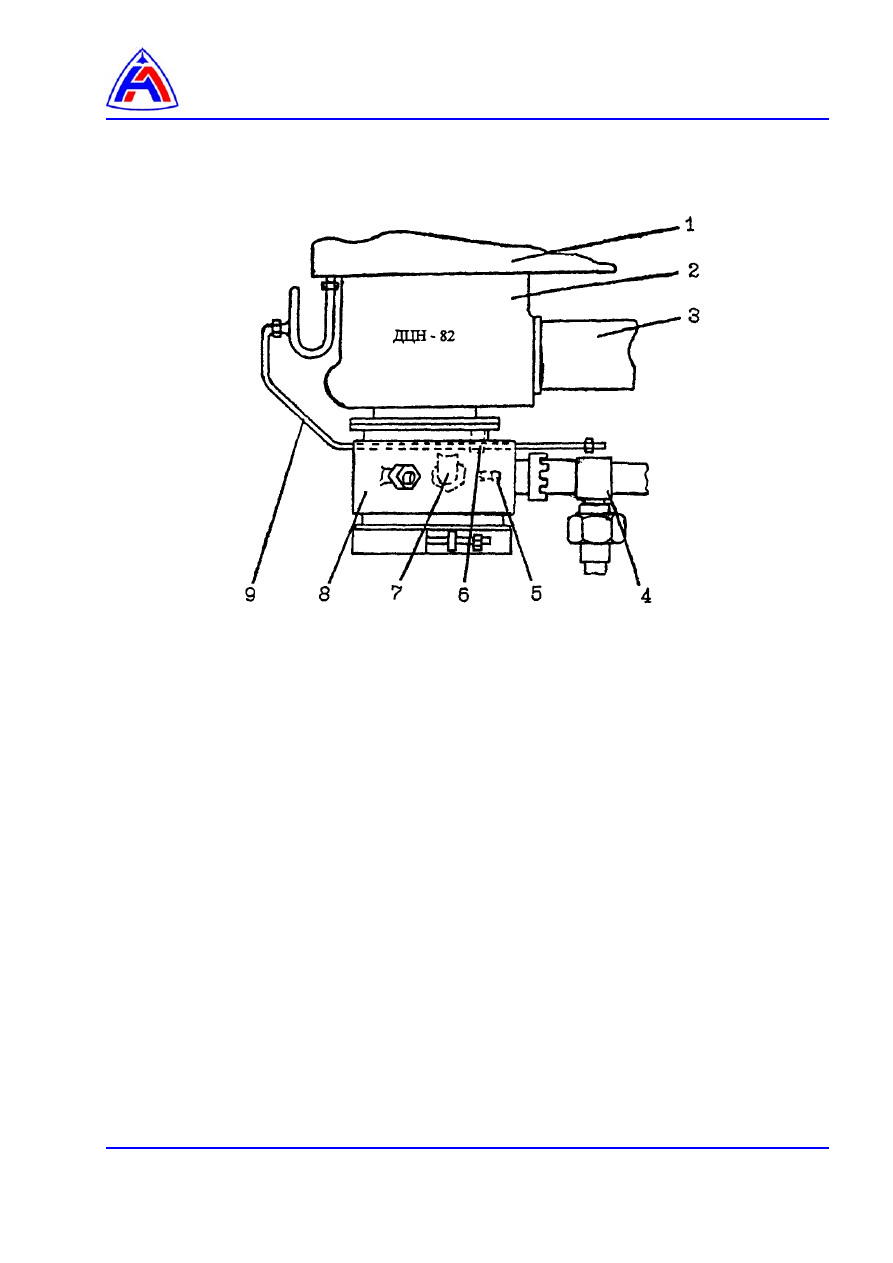

Узел уплотнений привода ДЦН – 82.


















1 - коробка двигательных агрегатов
2 - агрегат ДЦН-82
3 - труба от ДЦН-82
4 - труба слива из РСФ, ФН, ААС, агрегата управления НП-160Д
5 - труба слива из ТДК, РТ
6 - скоба крепления трубы дренажа НП-160Д
7 - труба слива из HP, РТФ, дозатора, агрегата управления
8 - проставка ДЦН-82
9 - труба дренажа НП-160Д





Рис. 1 Проставка ДЦН-82. Демонтаж и монтаж






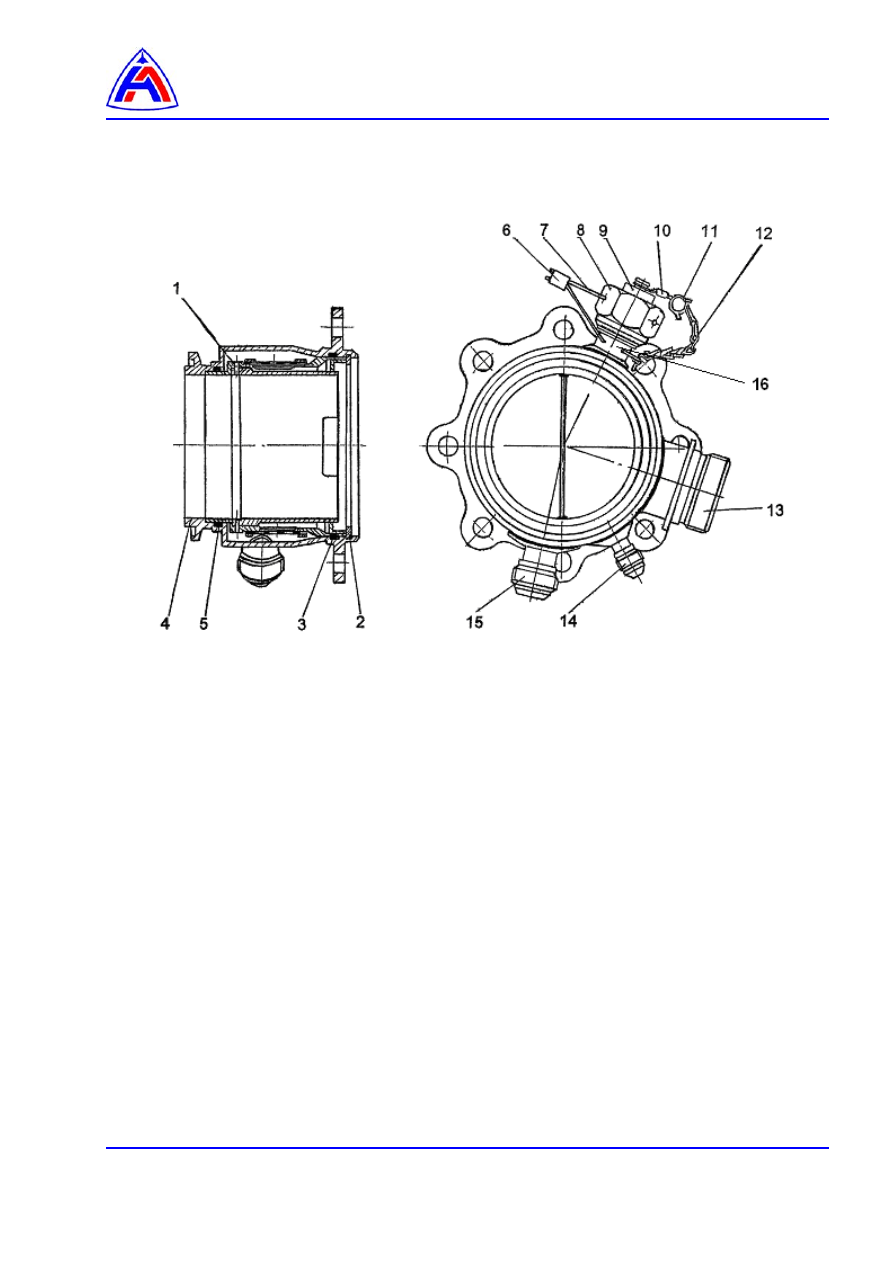

Узел уплотнений привода ДЦН – 82.
















1 – фильтр
2 – кольцо пружинное
3, 5 – кольцо уплотнительное
4 – корпус
6 – пломба
7 – проволока
8 – гайка накидная
9 – крышка

10 – втулка
11 – булавка
12 – цепочка
13 – штуцер слива из РСФ, ФН, ААС, АУПН
14 – штуцер слива из ТДК, РТ
15 – штуцер слива из НР, РТФ, дозатора,

   агрегата управления охлаждением

16 – штуцер консервации.





Рис. 2  Проставка ДЦН-82. Демонтаж и монтаж

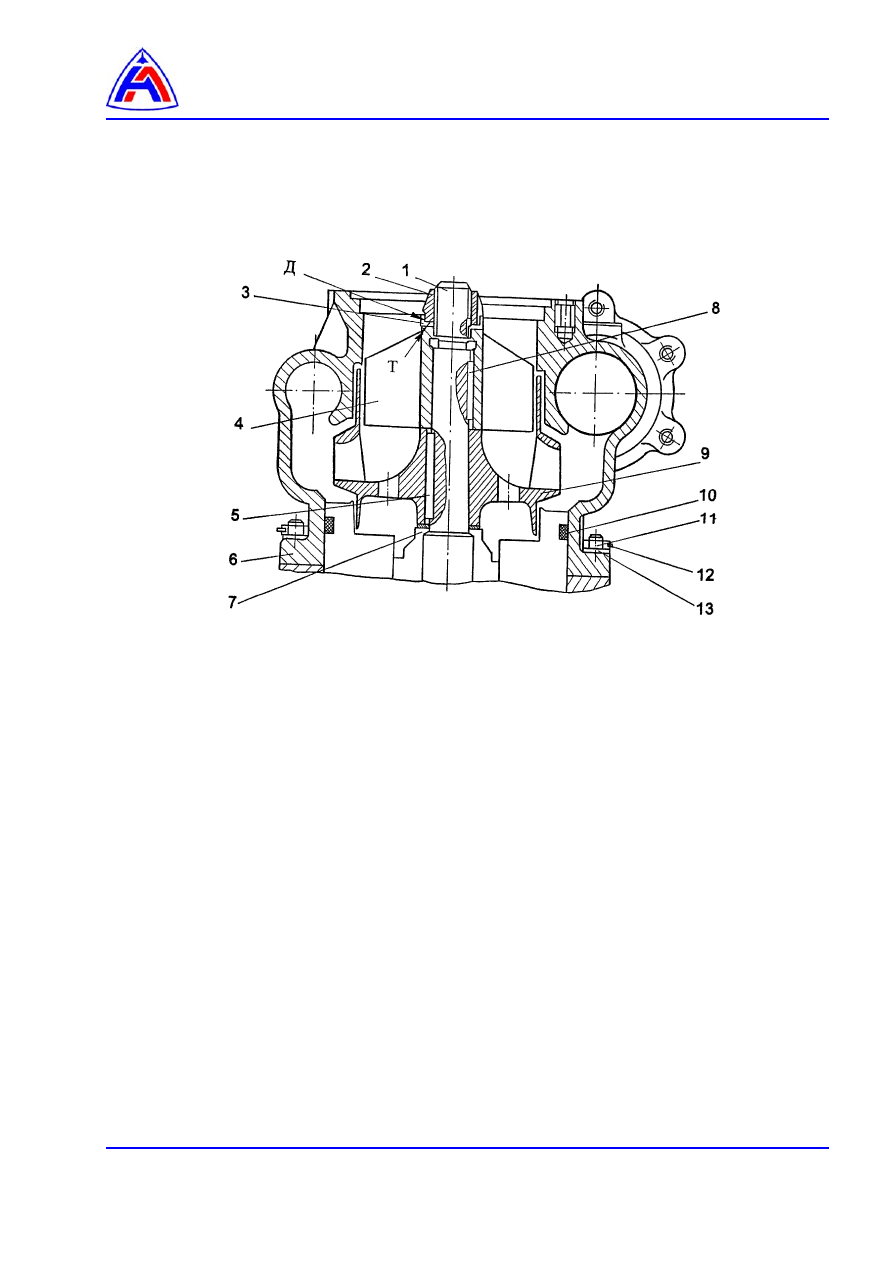

Узел уплотнений привода ДЦН – 82.





















1 – вал-шестерня
2, 11 – гайка
3 – замок
4 – колесо осевое
5, 8 – шпонка
6 – сборник
7 – кольцо
9 – рабочее колесо

10 – уплотнительное кольцо
12 – контровочная проволока
13 – шайба








Рис. 3  Двигательный центробежный насос ДЦН-82. Демонтаж и монтаж
